[メモ]BLENano(nRF51822)のSoftDevice使用時のフラッシュメモリマップ(nRF51-SDK10)

SEGGER J-LINKが使えたので、nRFGo Studioを使って、フラッシュの配置を確認。
Region0はNordic謹製のBLEプロトコルスタックのSoftDevice。Region1はApplicationを書き込む。
のちほどRegion1-Addressを使用する。
ところで、BLE Nanoは、V1.5とV1.0があり、nRF51822のARM Cortex-M0コア、Flash 256kBは同じで、RAMが32kB(v1.5)/16KB(V1.0)と。ちがう。

表

SoftDevice >	S110	S120	S130
Region0-Firmware	S110_nRF51_8.0.0 (Id:0x0064)	120_nRF51_2.1.0 (Id:0x006b)	130_nRF51_1.0.0 (Id:0x0067)
Region0-Size	96KB	116KB	112KB
Region1-Size	160KB	140KB	144KB
Region1-Address	0x18000	0x1d000	0x1c000

使用ファイル

nRF51-SDK10のnRF51_SDK_10.0.0_dc26b5e\components\softdeviceフォルダ内、

• s110/hex/s110_nrf51_8.0.0_softdevice.hex
• s120/hex/s120_nrf51_2.1.0_softdevice.hex
• s130/hex/s130_nrf51_1.0.0_softdevice.hex

スクリーンショット

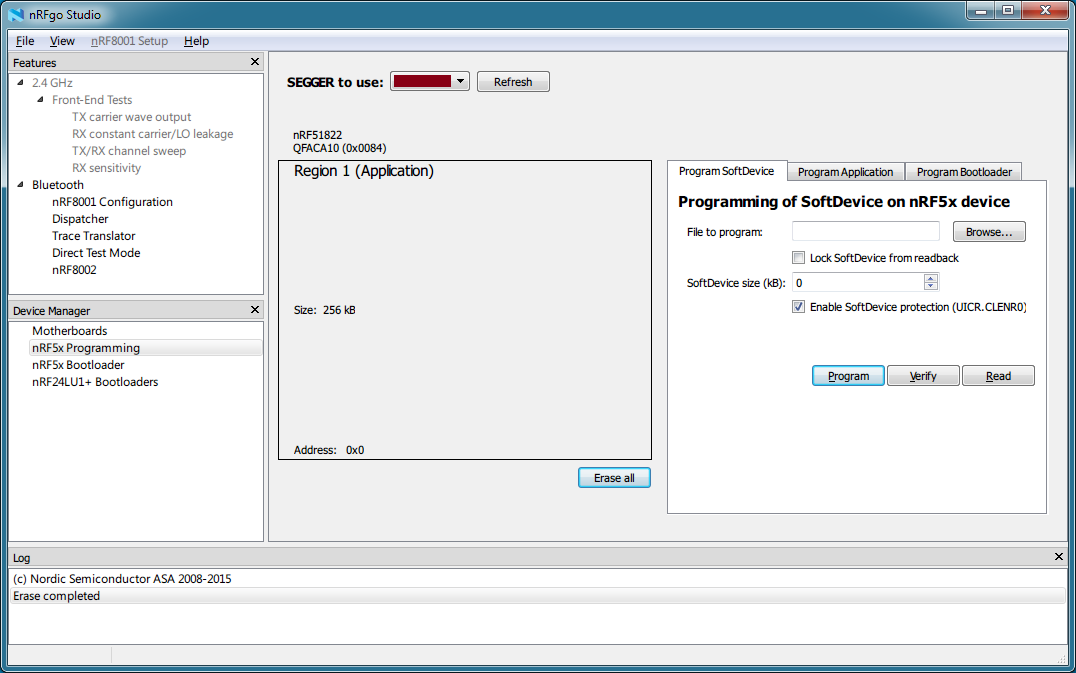

• Erase時


• S110


• S120

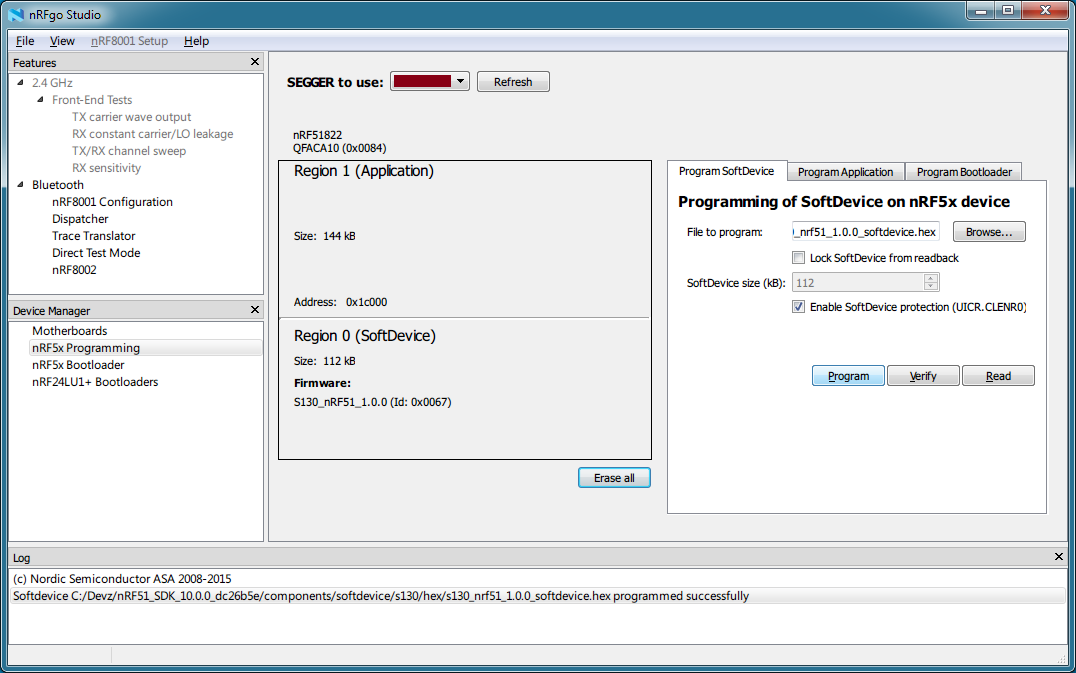

• S130
