IndexedDBの利用例としてMicrosoft To-Doを読み解く

More than 1 year has passed since last update.

最近趣味でIndexedDBを利用したオフライン完結型のアプリケーションを書いている。

他サイトのIndexedDBの利用例でMicrosoft To-Doで一番ちゃんと使われてた気がするので利用例としてスキーマを読み解く。


IndexedDBの確認方法

以前から使われているLocalStorageと比べて

- (ブラウザに依るが)単純に容量がでかい

- indexを貼れる

- Objectをそのまま格納出来る

あたりがメリットになる。

このあたりは別の記事を見るとよい

Chromeで中身を確認するには、DeveloperToolsのApplicationタブ、StorageのIndexedDBを見ればよい。

各テーブルのデータを確認出来る。

スクリーンショット 2018-04-06 11.29.27.png


Microsoft To-Do

Microsoftが開発しているToDo管理アプリケーション。

タスクを複数格納出来るlistがある一般的なTodo管理アプリケーションで、オフラインで動作する。

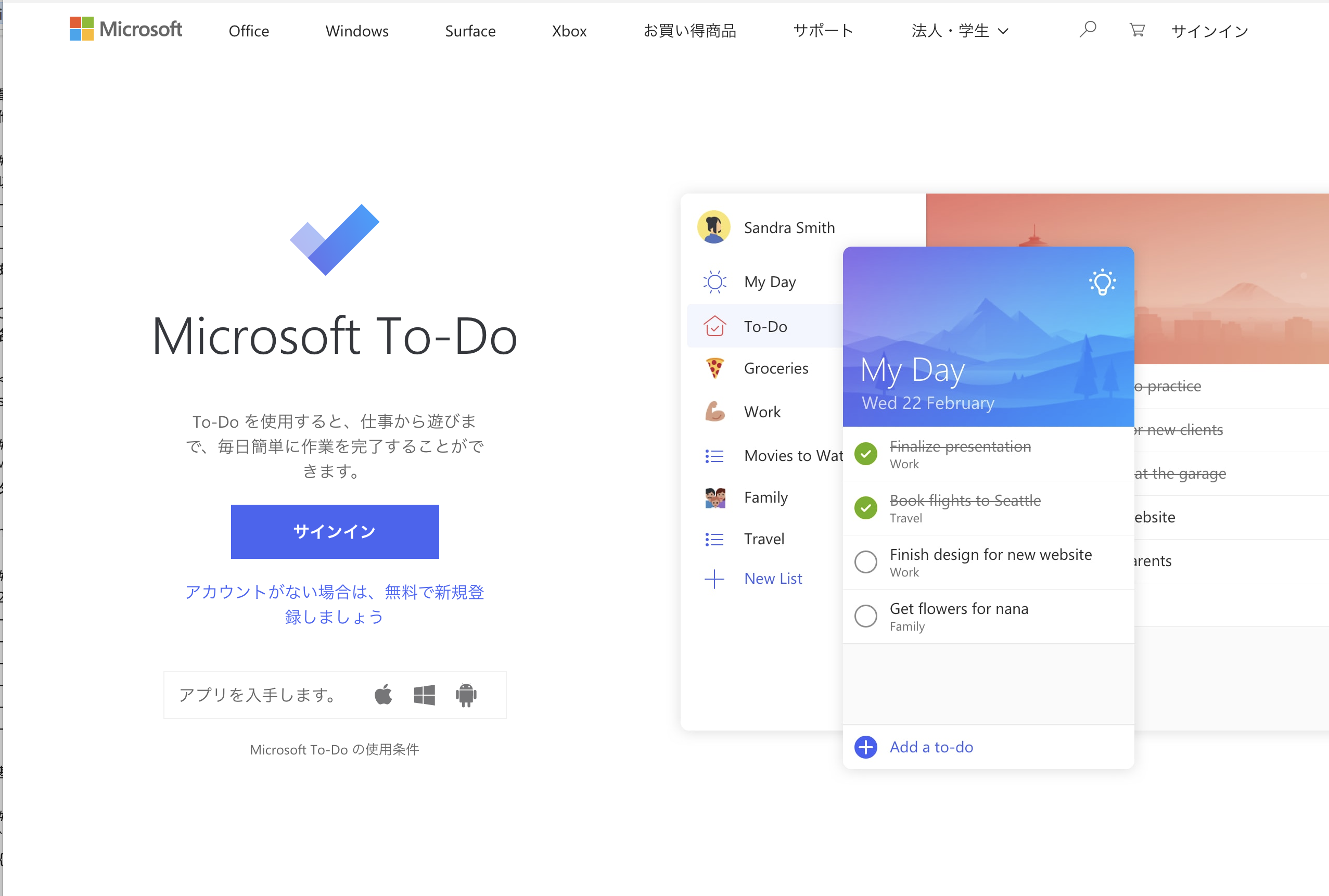

スクリーンショット 2018-04-06 14.33.58.png

https://todo.microsoft.com/


Table

2018/4/6現在は以下の6テーブル

- settings

- steps

- tasks

- members

- lists

- sync

基本的にすべてのテーブルは1つのユニークキーを持っていて、キーに対してObjectを持っている様子。


settings

{

id: "l-5oo86"
key: "onboarding_detail_tooltip_dismissed"
local_id:"l-5oo86"
remote_id: undefined
value: true
}


  • いわゆるkey,valueな感じのオブジェクトが保存されている。primaryKeyはkeyが設定されている。

  • remote_idはtasksを見る限りサーバーサイドで持っているidが振られる様子だが、settingsに関してはremote_idが振られているレコードはないのでクライアントでのみ保存している可能性が高い


tasks

{

ChangeKey: "XAI/lv8jBkOPt79WuS0NSwAAnP2j=="
committed_day: undefined
completed: false
completed_at: undefined
created_at: {date_time: "2017-05-04T18:22:51.500", time_zone: "UTC"}
due_date: undefined
id: "AQMkADAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgBGAAADVFc0lFz6P0m-xARjTHHhrAcAXAI-lv8jBkOPt79WuS0NSwAAAJzsHc4AAABcAj_W-yMGQ4_3v1a5LQ1LAAAAnOwloAAAA=="
is_ignored: undefined
is_reminder_on: false
list_id: "AQMkADAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgAuAAADVFc0lFz6P0m-xARjTHHhrAEAXAI-lv8jBkOPt79WuS0NSwAAAJzsHc4AAA="
local_id: "AQMkADAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgBGAAADVFc0lFz6P0m-xARjTHHhrAcAXAI-lv8jBkOPt79WuS0NSwAAAJzsHc4AAABcAj_W-yMGQ4_3v1a5LQ1LAAAAnOwloAAAA=="
note: ""
note_updated_at: undefined
position: 1493922090000
postponed_day: undefined
recurrence: undefined
reminder: undefined
remote_id: "AQMkADAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgBGAAADVFc0lFz6P0m-xARjTHHhrAcAXAI-lv8jBkOPt79WuS0NSwAAAJzsHc4AAABcAj_W-yMGQ4_3v1a5LQ1LAAAAnOwloAAAA=="
remote_list_id: "AQMkADAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgAuAAADVFc0lFz6P0m-xARjTHHhrAEAXAI-lv8jBkOPt79WuS0NSwAAAJzsHc4AAA="
source: undefined
title: "タスクネーム"
today_position: undefined
}


  • primaryKeyはidになっている。

  • remote_id, remote_list_idがおそらくサーバー側でのpkey。

  • list_idはlistsのレコードに対する外部キー

  • ChangeKeyを見てサーバーサイドのデータと動機を取っているように見える。


lists

{

background: "mountains"
id: "inbox"
is_owner: true
is_shared_folder: false
local_id: "inbox"
members: []
position: 1493835505000
remote_id: "AQMkADAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgAuAAADVFc0lFz6P0m-xARjTHHhrAEAXAI-lv8jBkOPt79WuS0NSwAAAgESAAA"
sharing_sync_status: "Synced"
show_completed: false
sort_asc: true
sort_type: 1
theme: "blue"
title: "タスク"
}


sync

{

id : "sync-key"
queue : [
{
data :
committed_day : {date_time: "2018-04-06", time_zone: "Asia/Tokyo"}
id : "l-5hkdu"
list_id : "inbox"
local_id : "l-5hkdu"
position : 1492520890000
postponed_day : null
remote_id : undefined
remote_list_id : "AQMkAwATM0MDAAMS1hZGNiLTQzYjYtMDACLTAwCgAuAAADVFc0lFz6P0m-xARjTHHhrAEAXAI-lv8jBkOPt79WuS0NSwAAAgESAAAA"
title : "aaaa"
today_position : 1522984086542
type : "CREATE_TASK"
}
]
length : 1
}


  • sync-keyという1レコードのみ

  • queueが合って、typeとdataがセットになったデータが入ってる。fluxのアクション的なノリ

  • オンラインになると実行される


steps, members

この2つのテーブルに保存されているデータを見たことがない

membersはタスクの共有用なんだろうなとは思ったけど、UI上で共有する方法が分からない


おわり


  • Firebase使ってアプリ書くとオンライン・オフライン対応してくれてキューとか意識しなくてよかったので、自前でやる時の参考になりそうだった。

  • indexがkeyにしか振られてないので、まだlocalStorageの延長線上の使い方だなーという印象

  • remote_idなどクライアントとサーバーをまたいだデータやりとりはWebエンジニアとしてはあまりやらないので、デスクトップやスマートフォン上での設計は学ぶ必要性が強くなっているように感じた。(ReactNativeとかPWAの文脈として)
