項目	内容
環境	Raspberry Pi 3
OS	Raspberry Pi OS (64-bit) 2022/1/28版
USBカメラ	ロジクール Webcam C200

USBカメラの映像をダイレクトにRTSP配信

v4l2rtspserverを使います。

Dockerイメージも用意されているので簡単です。

docker run -p 8554:8554 --device=/dev/video0 -it mpromonet/v4l2rtspserver /dev/video0

WARNING: The requested image's platform (linux/amd64) does not match the detected host platform (linux/arm64/v8) and no specific platform was requested
log level:500

[NOTICE] /v4l2rtspserver/main.cpp:297
        Version: 0.2.4-12-g3b777e1 live555 version:2022.01.21
[NOTICE] /v4l2rtspserver/src/V4l2RTSPServer.cpp:37
        Create V4L2 Source.../dev/video0
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:133
        driver:uvcvideo capabilities:84a00001 mandatory:4000001
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:136
        /dev/video0 support capture
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:139
        /dev/video0 support streaming
[ERROR] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:212
        /dev/video0: Cannot set pixelformat to:H264 format is:YUYV
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:225
        /dev/video0:MJPG size:640x480 bufferSize:213333
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:246
        fps:1/25
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2Device.cpp:247
        nbBuffer:0
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2MmapDevice.cpp:49
        Device /dev/video0
[NOTICE] /v4l2rtspserver/v4l2wrapper/src/V4l2MmapDevice.cpp:73
        Device /dev/video0 nb buffer:10
[NOTICE] /v4l2rtspserver/src/V4l2RTSPServer.cpp:62
        Create Source .../dev/video0
[NOTICE] /v4l2rtspserver/inc/BaseServerMediaSubsession.h:49
        format:video/JPEG
[NOTICE] /v4l2rtspserver/inc/V4l2RTSPServer.h:85
        Play this stream using the URL "rtsp://172.17.0.2:8554/unicast"
[NOTICE] /v4l2rtspserver/src/V4L2DeviceSource.cpp:96

配信URLはログに出力されます（下から2行目）。
IPアドレスはDockerコンテナ内のIPアドレスなので、外部から接続する際はRaspberr PiのIPアドレスを使用します。

VLC media playerでRTSPを受信

WindowsのVLC media playerでRTSPを受信してみます。

[メディア] - [ネットワークストリームを開く] からRTSPのURLを指定して受信します。

表示されました。

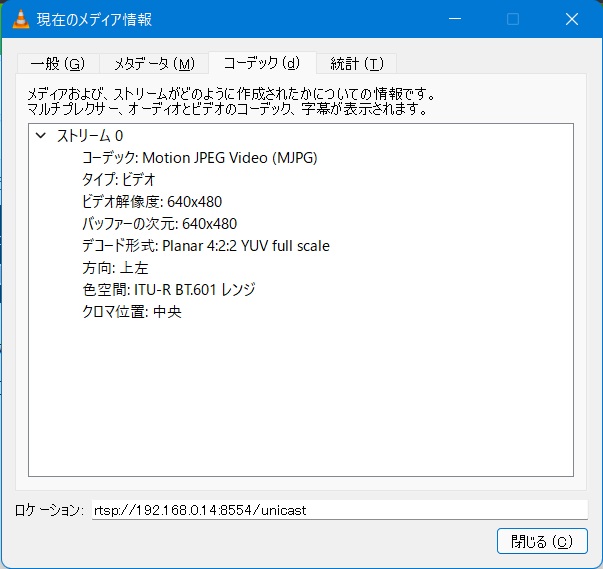

カメラがかなり古いので、Motion JPEG形式での配信となっています。

次は、これをH.264形式に変換して配信してみたいと思います。

USBカメラの映像をH.264形式に変換してRTSP配信

やり方はv4l2rtspserverのREADMEに記載されています。

Using v4l2loopback

For camera providing uncompress format v4l2tools can compress the video to an intermediate virtual V4L2 device v4l2loopback:
/dev/video0 (camera device)-> v4l2compress -> /dev/video10 (v4l2loopback device) -> v4l2rtspserver

まずは、v4l2loopbackをインストールし、v4l2toolsをDockerで動かす方法で試しました。

v4l2loopbackのインストール

APTでv4l2loopback-dkmsをインストールします。
カーネルヘッダーが追加で必要ですので一緒にインストールします。

sudo apt install raspberrypi-kernel-headers v4l2loopback-dkms -y

v4l2loopbackの有効化

有効化の前に、現状を確認します。

ls -l /dev/video*

crw-rw----+ 1 root video 81, 12 Feb  5 05:39 /dev/video0
crw-rw----+ 1 root video 81, 13 Feb  5 05:39 /dev/video1
crw-rw----+ 1 root video 81,  6 Feb  5 05:39 /dev/video10
crw-rw----+ 1 root video 81,  9 Feb  5 05:39 /dev/video11
crw-rw----+ 1 root video 81, 10 Feb  5 05:39 /dev/video12
crw-rw----+ 1 root video 81,  0 Feb  5 05:39 /dev/video13
crw-rw----+ 1 root video 81,  1 Feb  5 05:39 /dev/video14
crw-rw----+ 1 root video 81,  2 Feb  5 05:39 /dev/video15
crw-rw----+ 1 root video 81,  3 Feb  5 05:39 /dev/video16
crw-rw----+ 1 root video 81, 11 Feb  5 05:39 /dev/video18
crw-rw----+ 1 root video 81,  4 Feb  5 05:39 /dev/video20
crw-rw----+ 1 root video 81,  5 Feb  5 05:39 /dev/video21
crw-rw----+ 1 root video 81,  7 Feb  5 05:39 /dev/video22
crw-rw----+ 1 root video 81,  8 Feb  5 05:39 /dev/video23

5番が空いているので5番を使います。（video_nrで指定）

sudo modprobe v4l2loopback video_nr=5

ls -l /dev/video*

crw-rw----+ 1 root video 81, 12 Feb  5 05:39 /dev/video0
crw-rw----+ 1 root video 81, 13 Feb  5 05:39 /dev/video1
crw-rw----+ 1 root video 81,  6 Feb  5 05:39 /dev/video10
crw-rw----+ 1 root video 81,  9 Feb  5 05:39 /dev/video11
crw-rw----+ 1 root video 81, 10 Feb  5 05:39 /dev/video12
crw-rw----+ 1 root video 81,  0 Feb  5 05:39 /dev/video13
crw-rw----+ 1 root video 81,  1 Feb  5 05:39 /dev/video14
crw-rw----+ 1 root video 81,  2 Feb  5 05:39 /dev/video15
crw-rw----+ 1 root video 81,  3 Feb  5 05:39 /dev/video16
crw-rw----+ 1 root video 81, 11 Feb  5 05:39 /dev/video18
crw-rw----+ 1 root video 81,  4 Feb  5 05:39 /dev/video20
crw-rw----+ 1 root video 81,  5 Feb  5 05:39 /dev/video21
crw-rw----+ 1 root video 81,  7 Feb  5 05:39 /dev/video22
crw-rw----+ 1 root video 81,  8 Feb  5 05:39 /dev/video23
crw-rw----+ 1 root video 81, 14 Feb  5 05:41 /dev/video5

/dev/video5が増えたのが確認できました。

v4l2toolsでh.264に変換

Dockerで起動します。

docker run --device=/dev/video0 --device=/dev/video5 -it mpromonet/v4l2tools -fH264 /dev/video0 /dev/video5

/dev/video0をインプットにしてh.264形式に変換して/dev/video5にアウトプットするイメージです。

h.264に変換した映像を配信

配信のインプットを/dev/video5に変えると、h.264形式での配信となります。

docker run -p 8554:8554 --device=/dev/video5 -it mpromonet/v4l2rtspserver /dev/video5

動画の形式がh.264に変換されています。

Docker ComposeのYamlで表現するとこんな感じです。

version: "3.9"

services:
  v4l2tools:
    image: mpromonet/v4l2tools
    devices:
      - /dev/video0
      - /dev/video5
    command:
      - -fH264
      - /dev/video0
      - /dev/video5
    tty: true
  v4l2rtspserver:
    image: mpromonet/v4l2rtspserver
    devices:
      - /dev/video5
    command:
      - /dev/video5
    ports:
      - "8554:8554"
    tty: true
    depends_on:
      - v4l2tools

USBカメラの映像をH.264形式に変換してRTSP配信（ハードウェアエンコード）

v4l2toolsのページに、Raspberry Piの場合には、OMXという仕組みを使ったハードウェアエンコードにも対応していると記載があります。

Tools for Raspberry

v4l2compress_omx

read YUV from a V4L2 capture device, compress in H264 format using OMX and write to a V4L2 output device

このバイナリはDocker Hubで配布されているイメージには含まれていないようなので、自前でビルドします。
（配布されているイメージに対応するDockerfileはここで公開されていますので、これをもとにします。

OMXに必要なライブラリーはここで公開されていますが、32-bit版しかないので、ベースイメージはarm32v7/debianを使用します。

Dockerfile

ARG IMAGE=arm32v7/debian
FROM $IMAGE as builder

RUN apt-get update \
    && DEBIAN_FRONTEND=noninteractive apt-get install -y --no-install-recommends ca-certificates g++ autoconf automake libtool xz-utils cmake make pkg-config git wget libx264-dev libx265-dev libjpeg-dev libvpx-dev \
    && git clone --depth 1 https://github.com/raspberrypi/firmware.git \
    && cp -rf firmware/opt/vc /opt/ \
    && git clone --depth 1 https://github.com/mpromonet/v4l2tools.git \
    && cd v4l2tools \
    && make \
    && make install PREFIX=/usr/local && apt-get clean && rm -rf /var/lib/apt/lists/

FROM $IMAGE
WORKDIR /usr/local/share/v4l2tools
COPY --from=builder /usr/local/bin/ /usr/local/bin/
COPY --from=builder /opt/vc/lib/ /opt/vc/lib/

RUN apt-get update \
    && DEBIAN_FRONTEND=noninteractive apt-get install -y --no-install-recommends ca-certificates x264 x265 libjpeg-dev libvpx6 \
    && apt-get clean && rm -rf /var/lib/apt/lists/

ENV LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/opt/vc/lib

ENTRYPOINT [ "/usr/local/bin/v4l2compress" ]
CMD [ "" ]

docker build -t v4l2tools .

docker起動時に--device=/dev/vchiqが追加で必要になります。
entrypointも/usr/local/bin/v4l2compress_omxで上書きが必要です。

docker run --device=/dev/video0 --device=/dev/video5 --device=/dev/vchiq --entrypoint=/usr/local/bin/v4l2compress_omx -it v4l2tools -fH264 /dev/video0 /dev/video5

v4l2rtspserverは先程と同じ形で起動します。

docker run -p 8554:8554 --device=/dev/video5 -it mpromonet/v4l2rtspserver /dev/video5

Docker Composeの場合はこんな感じ

docker-compose.yaml

version: "3.9"

services:
  v4l2tools:
    build:
      dockerfile: Dockerfile
      context: .
    devices:
      - /dev/video0
      - /dev/video5
      - /dev/vchiq
    command:
      - -fH264
      - /dev/video0
      - /dev/video5
    entrypoint:
      - /usr/local/bin/v4l2compress_omx
    tty: true
  v4l2rtspserver:
    image: mpromonet/v4l2rtspserver
    devices:
      - /dev/video5
    command:
      - /dev/video5
    ports:
      - "8554:8554"
    tty: true
    depends_on:
      - v4l2tools

ソフトウェアエンコードとハードウェアエンコードのCPU使用率の大まかな比較です。
（TOPコマンドを目視による確認）

条件	CPU使用率
ソフトウェアエンコード時	29.4%
ハードウェアエンコード時	15.5%

CPU使用率が下がっていい感じですね。

おまけ

カメラなしでもとにかくRTSP配信したい場合

ffmpeg -> /dev/video6(v4l2loopback) ->　v4l2compress -> /dev/video5(v4l2loopback) > v4l2rtspserver -> RTSPストリーム

sudo modprobe --remove v4l2loopback
sudo modprobe v4l2loopback video_nr=5,6

ffmpeg->/dev/video6

ffmpeg -re -f lavfi -i testsrc2=size=640x480:rate=10 -pix_fmt yuv420p -f v4l2 /dev/video6

/dev/video6->v4l2compress->/dev/video5

docker run --device=/dev/video6 --device=/dev/video5 --device=/dev/vchiq --entrypoint=/usr/local/bin/v4l2compress_omx -it v4l2tools -fH264 /dev/video6 /dev/video5

/dev/video5->v4l2rtspserver->RTSPストリーム

docker run -p 8554:8554 --device=/dev/video5 -it mpromonet/v4l2rtspserver /dev/video5
