QuickSightでVPC内のAuroraに接続する環境をCDKで構築する手順

Last updated at Posted at 2023-03-26

関連する投稿を行いました。


QuickSightでRDSやRedshiftなどのVPC内のリソースに接続するには、ネットワーク疎通のための設定が必要です。参考ドキュメント

ネットワーク設定をCDKを使ってやってみました。

手順

1. VPCを作成

まずはVPCを作成します。


cdk
const vpc = new ec2.Vpc(this, 'vpc')

2. Auroraを作成

次にAuroraを作成します。
クエリエディタを使用したかったので、Aurora Serverless V1を選択しています。
認証情報はSecrets Managerに保存されます。


cdk
const aurora = new rds.ServerlessCluster(this, 'aurora', {
  engine: rds.DatabaseClusterEngine.auroraPostgres({
    version: rds.AuroraPostgresEngineVersion.VER_11_18,
  }),
  defaultDatabaseName: defaultDatabaseName,
  vpc: vpc,
  enableDataApi: true
})

3. セキュリティグループの設定

Aurora用のセキュリティグループにルールを追加し、QuickSightが作成するENI用のセキュリティグループを新規作成します。

  • Auroraのセキュリティグループ

    • インバウンドルール
    タイプ プロトコル ポート範囲 ソース
    PostgreSQL TCP 5432 QuickSight ENI用のセキュリティグループ
    • アウトバウンドルール
    タイプ プロトコル ポート範囲 ソース
    すべてのトラフィック すべて すべて 0.0.0.0/0
  • QuickSight ENI用のセキュリティグループ

    • インバウンドルール
    タイプ プロトコル ポート範囲 ソース
    すべての TCP TCP 0 - 65535 Auroraのセキュリティグループ
    • アウトバウンドルール
    タイプ プロトコル ポート範囲 ソース
    すべてのトラフィック すべて すべて 0.0.0.0/0


cdk
const auroraSgs = aurora.connections.securityGroups

const quichsightSg = new ec2.SecurityGroup(this, 'quicksight-sg', {
  vpc: vpc,
})

auroraSgs.forEach((auroraSg) => {
  quichsightSg.addIngressRule(auroraSg, ec2.Port.allTcp())
  quichsightSg.addEgressRule(auroraSg, aurora.connections.defaultPort!)

  auroraSg.addIngressRule(quichsightSg, aurora.connections.defaultPort!)
})

以上で、ネットワーク設定は完了です。

データの登録

QuickSightで可視化するためのデータを、Auroraに登録します。Aurora Serverless V1の場合は、マネジメントコンソールのクエリエディタから登録できます。


1. テーブル作成

CREATE TABLE quicksight_table (
    group_name VARCHAR,
    recorded_at TIMESTAMP,
    sensor_name VARCHAR,
    sensor_value DOUBLE PRECISION
)

2. データ登録

INSERT INTO quicksight_table (group_name, recorded_at, sensor_name, sensor_value)
VALUES
    ('group1', '2023-03-25 10:00:00', 'sensor1', 10.5),
    ('group1', '2023-03-25 10:01:00', 'sensor2', 10.7),
    ('group2', '2023-03-25 10:00:00', 'sensor1', 8.5),
    ('group2', '2023-03-25 10:01:00', 'sensor3', 8.7),
    ('group3', '2023-03-25 10:00:00', 'sensor1', 15.3),
    ('group1', '2023-03-25 10:02:00', 'sensor1', 11.2),
    ('group1', '2023-03-25 10:03:00', 'sensor4', 10.9),
    ('group2', '2023-03-25 10:02:00', 'sensor1', 9.1),
    ('group2', '2023-03-25 10:03:00', 'sensor1', 8.9),
    ('group3', '2023-03-25 10:01:00', 'sensor5', 14.9),
    ('group1', '2023-03-25 10:04:00', 'sensor1', 10.3),
    ('group1', '2023-03-25 10:05:00', 'sensor1', 11.1),
    ('group2', '2023-03-25 10:04:00', 'sensor3', 9.3),
    ('group2', '2023-03-25 10:05:00', 'sensor1', 8.6),
    ('group3', '2023-03-25 10:02:00', 'sensor1', 15.6),
    ('group1', '2023-03-25 10:06:00', 'sensor2', 10.8),
    ('group1', '2023-03-25 10:07:00', 'sensor1', 11.2),
    ('group2', '2023-03-25 10:06:00', 'sensor2', 9.4),
    ('group2', '2023-03-25 10:07:00', 'sensor1', 8.8),
    ('group3', '2023-03-25 10:03:00', 'sensor1', 15.1)

上位5件だけ表示

group_name recorded_at sensor_name sensor_value
group1 2023-03-25 10:00:00 sensor1 10.5
group1 2023-03-25 10:01:00 sensor1 10.7
group2 2023-03-25 10:00:00 sensor1 8.5
group2 2023-03-25 10:01:00 sensor1 8.7
group3 2023-03-25 10:00:00 sensor1 15.3

QuickSightの作成と設定

1. QuickSightを作成

QuickSightはCDKでは作成できないのでマネジメントコンソールで作成します。

2. QuickSightのVPC接続設定

先程作成したVPCの情報を入力します。ENIが作成されます。

  • 管理画面

  • VPC接続を追加

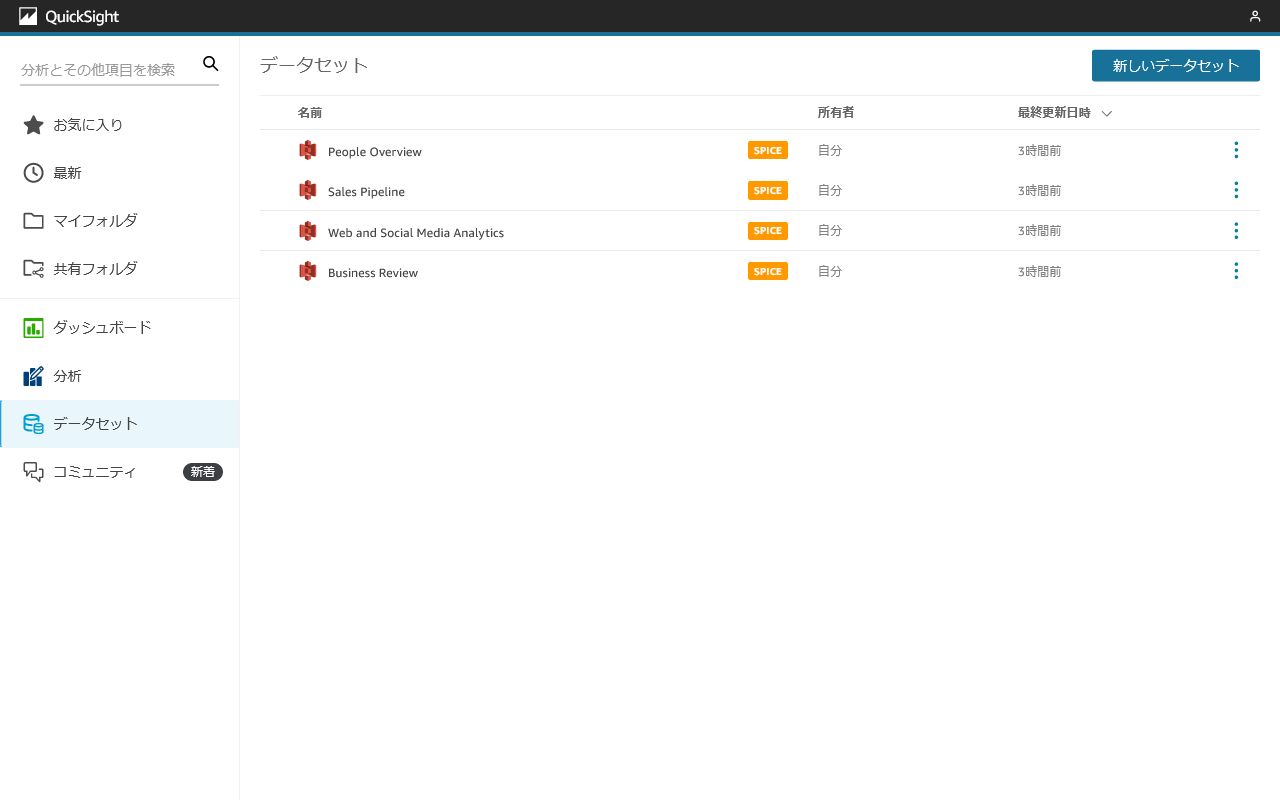

3. QuickSightのデータセットを追加

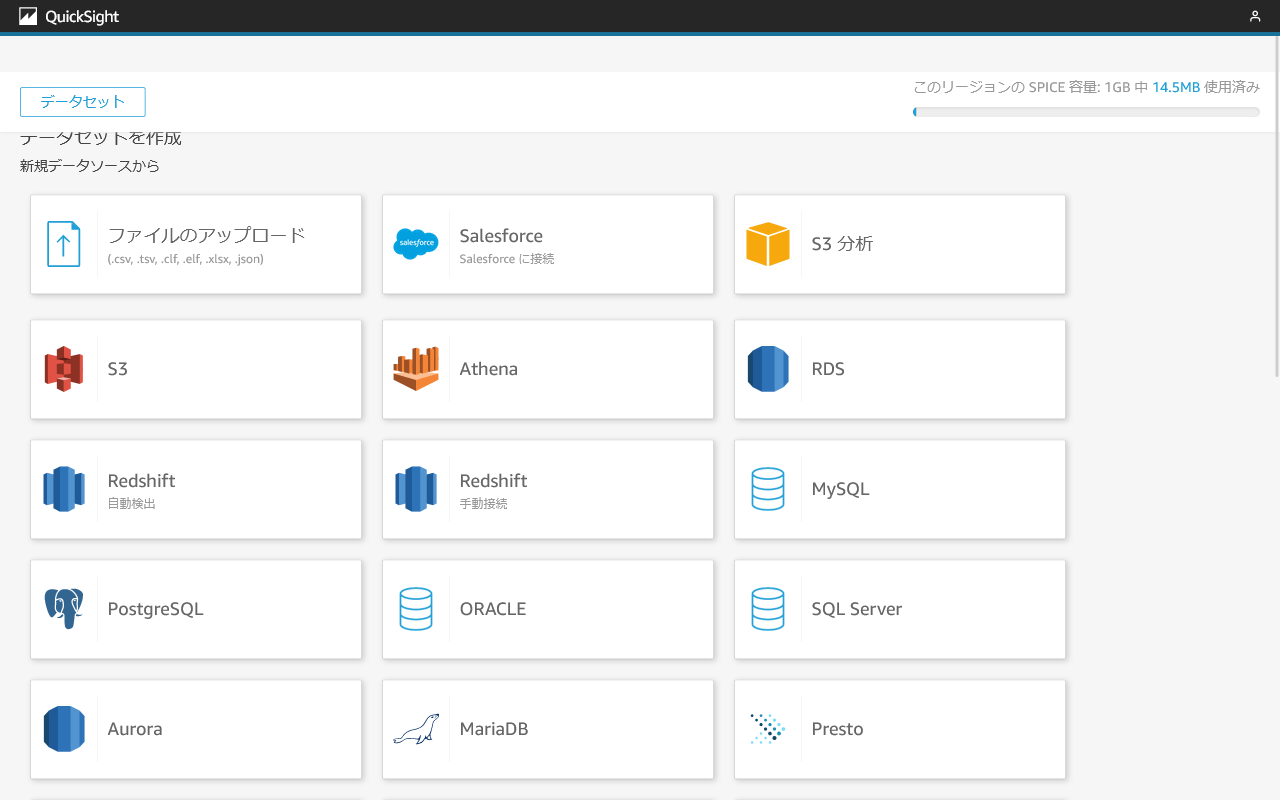

  • 新しいデータセットを追加します。

  • Auroraを選択します。

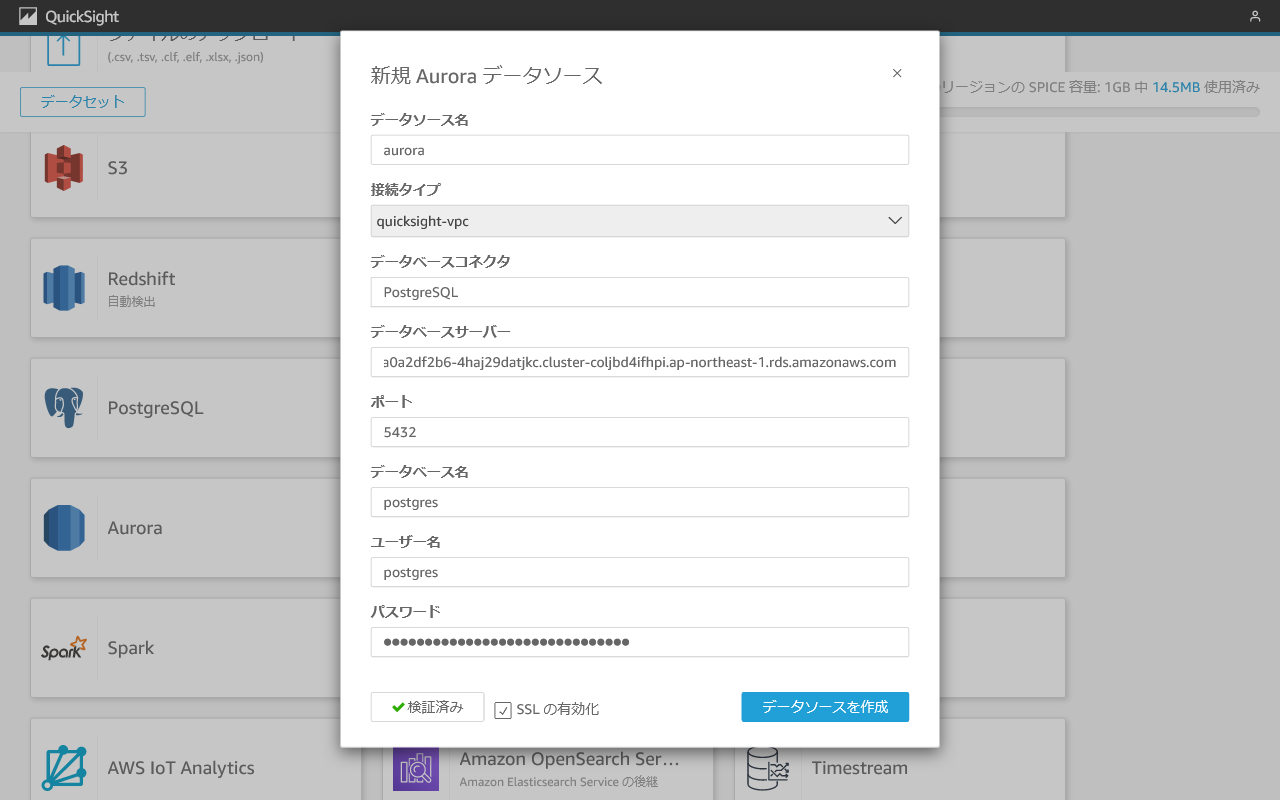

  • 接続情報を入力します。接続情報はSecrets Managerで確認します。入力後、左下のボタンをクリックすると、接続可能かどうかの検証を実行できます。

  • テーブルを選択します。

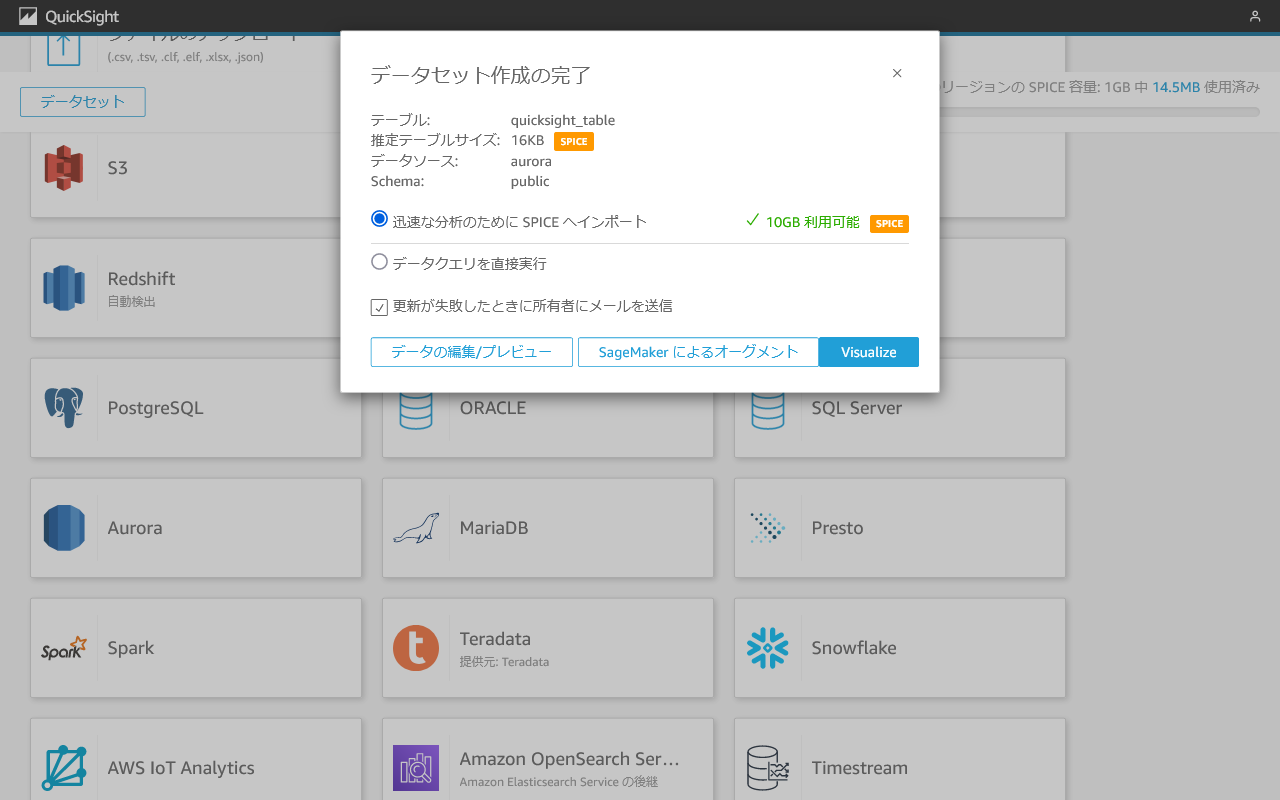

  • データセットの作成が完了します。モーダルのVisualiseボタンをクリックし、可視化します。

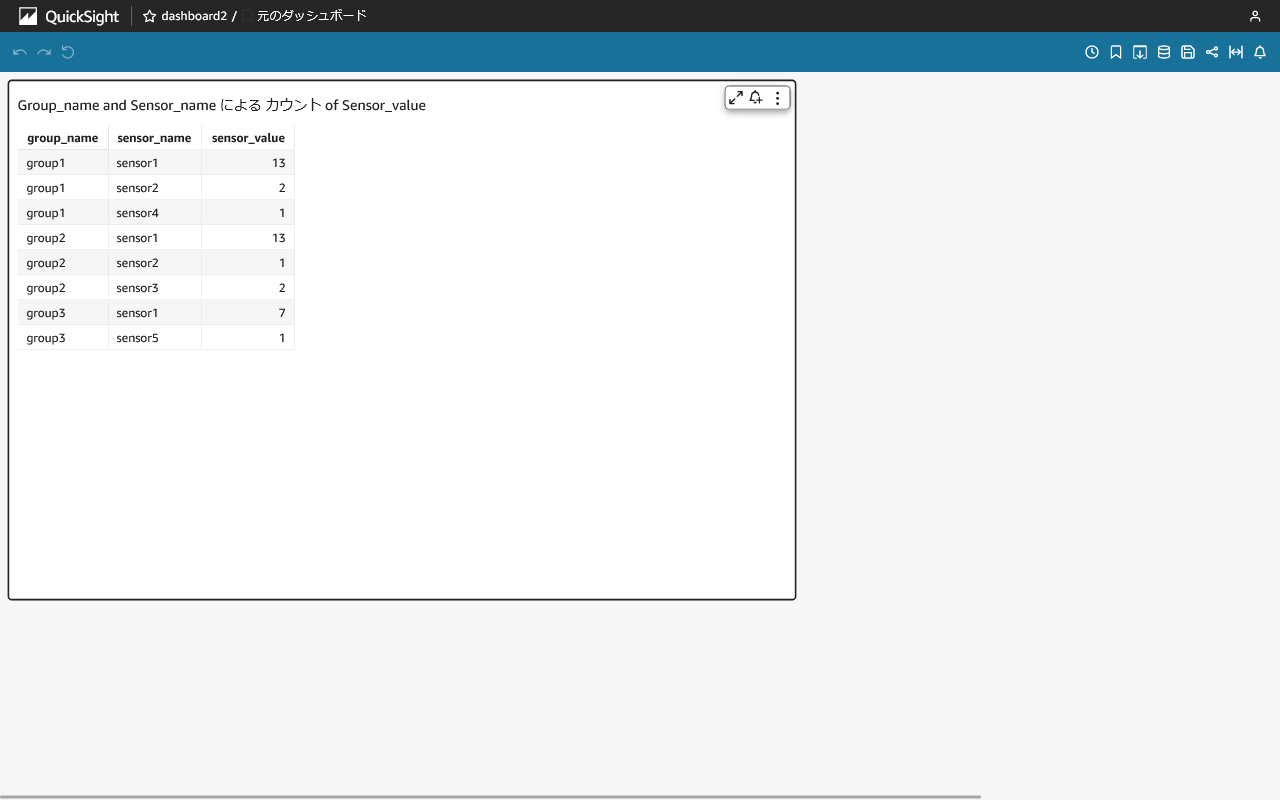

  • 表形式で表示するとこんな感じです。正しくデータを確認できました。

最終構成図

最終的にはこのような構成となります。QuickSightはCDKやCloudFormationで作成できないので手動での作成です。
