【コスト削減】AWS オートスケーリンググループ内インスタンスの夜間休日停止

1. はじめに

• AWSの各種コスト削減を検討しており、開発環境については、夜間・休日は自動でインスタンスを停止するようにしたい。
• 単体で稼働しているインスタンスであればEventBridgeなどを用いて指定時刻での停止／開始が可能だが、今回はオートスケーリンググループの設定の中で稼働しているインスタンスに対して、同様のことができるかについて、設定方法を確認する。

2. やったこと

• オートスケーリンググループ(nginxをインストールしたインスタンスを通常時は2個稼働)を作成する。
• 作成したオートスケーリンググループをALBのターゲットグループとして設定する。
• オートスケーリンググループに対し、「予定されたアクション」の機能を用いて、夜間・休日はインスタンスを0個にする設定を行う。(インスタンスの「停止／開始」をするわけではなく、インスタンスの「終了／再作成」を実施する)

3. 構成図

4. 手順

4.1 事前準備

• オートスケーリンググループの設定によって起動されている2個のインスタンス(nginx)に対し、インターネットからALB経由でアクセスできる検証環境を作成する。
  • 起動テンプレートの作成
    • AMI: nginxをインストールしたAmazon Linux 2023
    • インスタンスタイプ: t2.micro
  • オートスケーリンググループの作成
    • 起動テンプレート: 上記の起動テンプレート
    • キャパシティ: 希望する／最小／最大 全てを「2」に設定
  • ALBの作成
    • ターゲットグループ: 上記のオートスケーリンググループ

4.2 オートスケーリンググループに対する「予定されたアクション」の設定

• 以下の動作仕様になるように「予定されたアクション」を設定する。

  • 平日(月～金)の8:30AMにインスタンスを2個に、21:00PMにインスタンスを0個の状態にする。
  • 上記の設定により、土日は金曜21:00PMに0個になった後、月曜8:30AMまで0個のままとなる。
  • 祭日や年末年始連休などはさすがに諦める。

• オートスケーリンググループの、「オートスケーリング」の一番下に、「予定されたアクション」の設定箇所がある。

• 月～金の8:30AMにインスタンスを2個にするアクションを作成する。cron式の「30 8 * * 1-5」は、「月～金の8:30」の意味。

• 同様に、月～金の21:00PMにインスタンスを0個にするアクションを作成する。

• 結果として2つのアクションが登録される。

4.3 インスタンス数変化の動作確認

4.3.1 インスタンス終了時(2個⇒0個)

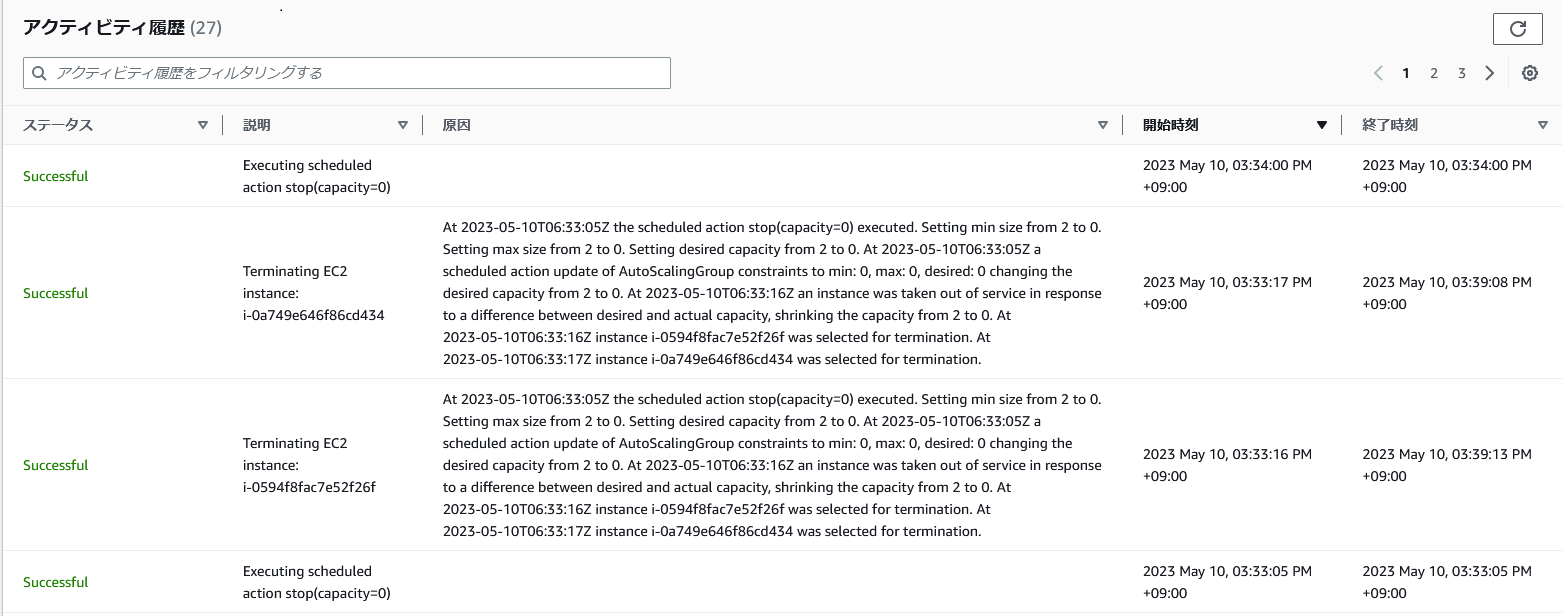

• インスタンスが2個起動している状態で、検証のためstop(capacity=0)のアクションを15:33PMに設定する。指定の時刻にアクションが実行されるが、今回オートスケーリンググループがALBと紐づいているため、まずConnectionDraining(デフォルト値 5分)状態になる。

• 約6分後の15:39にインスタンスが終了となり、0個の状態になる。

4.3.2 インスタンス起動時(0個⇒2個)

• 起動しているインスタンスがない状態で、検証のためstart(capacity=2)のアクションを16:03PMに設定する。指定の時刻にアクションが実行され、PreInService状態を経て、30秒後には2個のインスタンス起動が完了する。また、ALB経由でのnginxへのhttpアクセスも問題なく可能となる。

5. 参考サイト

• Amazon EC2 Auto Scaling のスケジュールされたスケーリング
  • AWS公式による本機能のマニュアル。
• Cron Examples
  • cron式の書き方のマニュアル。
• EC2 Auto Scalingのスケジュールされたアクション
  • 本機能の動作検証をCFn設定なども含めて実施。
• Amazon AutoScalingによるEC2サーバの自動スケーリング
  • 本記事では省略した、起動テンプレートやオートスケーリンググループの作成手順までを含めて手順を解説。

6. 所感

• オートスケールについては資格試験に出たりすることもあり、なんとなく知識としてはあったものの、実際に設定を行うことで仕様を再確認できた。
• 今回構成例にしたALB配下での利用に限らず、EKSのワーカーノードなどにもオートスケーリンググループが使用されていたりするため、可能なところには今回検証したような設定を行い、コスト削減につなげたい。
