【初心者】AWS Transfer Family Web Apps を使ってみる (2) CloudFront/WAF連携

1. はじめに

• 前回の記事「【初心者】AWS Transfer Family Web Apps を使ってみる」で、S3バケットのフォルダ/ファイルを、ユーザ認証をかけた上で外部公開できることを確認した。
• 追加で以下の改善を行う。
  • CloudFront/WAFを追加し、WAFでSRCIP制限を行う(前回記事での設定では、許可されていないSRCIPからもログイン自体はできてしまうため、そもそもログイン画面に到達できないようにする）
  • Route53/ACMで、自ドメインのFQDNをCloudFrontに付与し、ユーザ向けのエンドポイントをわかりやすいURLに変更する。（前回記事の設定ではTransfer Family Web Appsの標準URLを用いているため）

2. やったこと

• AWS公式から提供されているCloudFormationテンプレートを用いて、Transfer Family Web Appsをオリジンとし、カスタムドメイン名を持つCloudFrontディストリビューションを作成する。
• カスタムドメイン名でユーザがWebAppsにアクセスできることを確認する。
• CloudFrontにWAFをアタッチし、SRCIP制限を行う。

3. 構成図

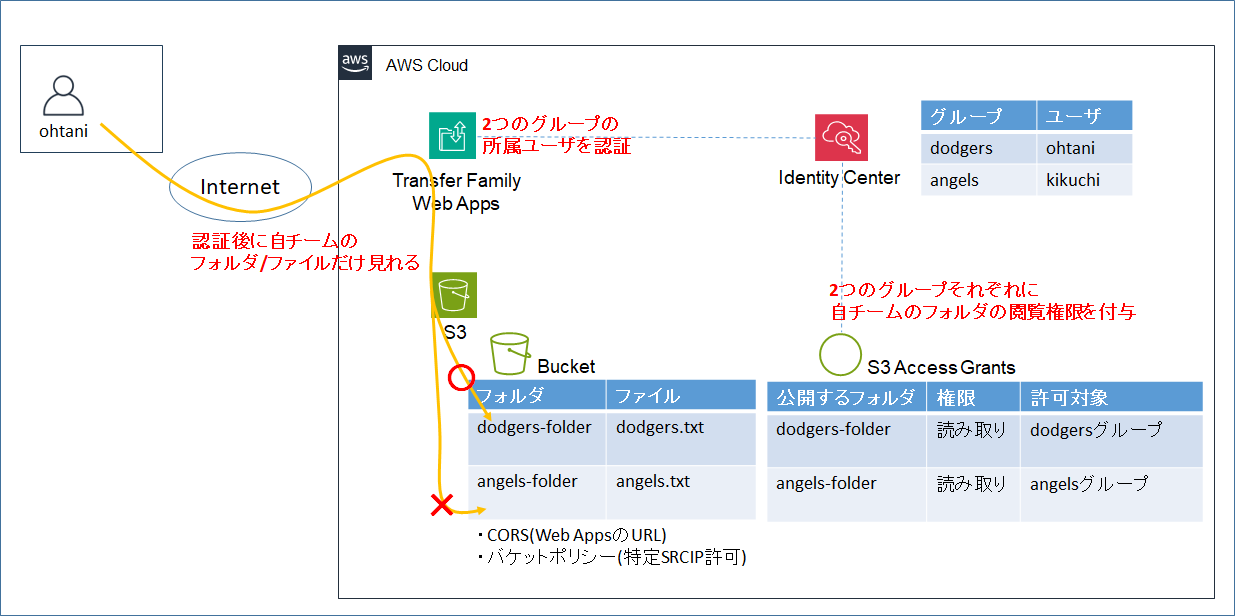

作業前の構成図（前回の記事で作成した環境）

• Transfer Family Web Apps のURLに直接アクセスさせる。

作業後の構成図

• CloudFrontとWAF(付随してRoute53レコード及びACMでの証明書)を追加。

4. 手順

4.1 カスタムドメイン名(FQDN)の作成

• Route53 パブリックホストゾーンにて、TransFer Family Web Appsのユーザ向けのエンドポイントとするレコードを作成する。本記事では仮に「webapp-demo.xxxxx.net」とする。(手順は割愛)
• 最終的な設定は 「webapp-demo.xxxxx.net CNAME [CloudFrontディストリビューション名]」とするが、レコード登録時にCloudFrontが未設定のため、いったん適当な値にしておく。

4.2 証明書の作成

• 作成したカスタムドメイン名(FQDN)に対する証明書をACMで作成する。(手順は割愛)

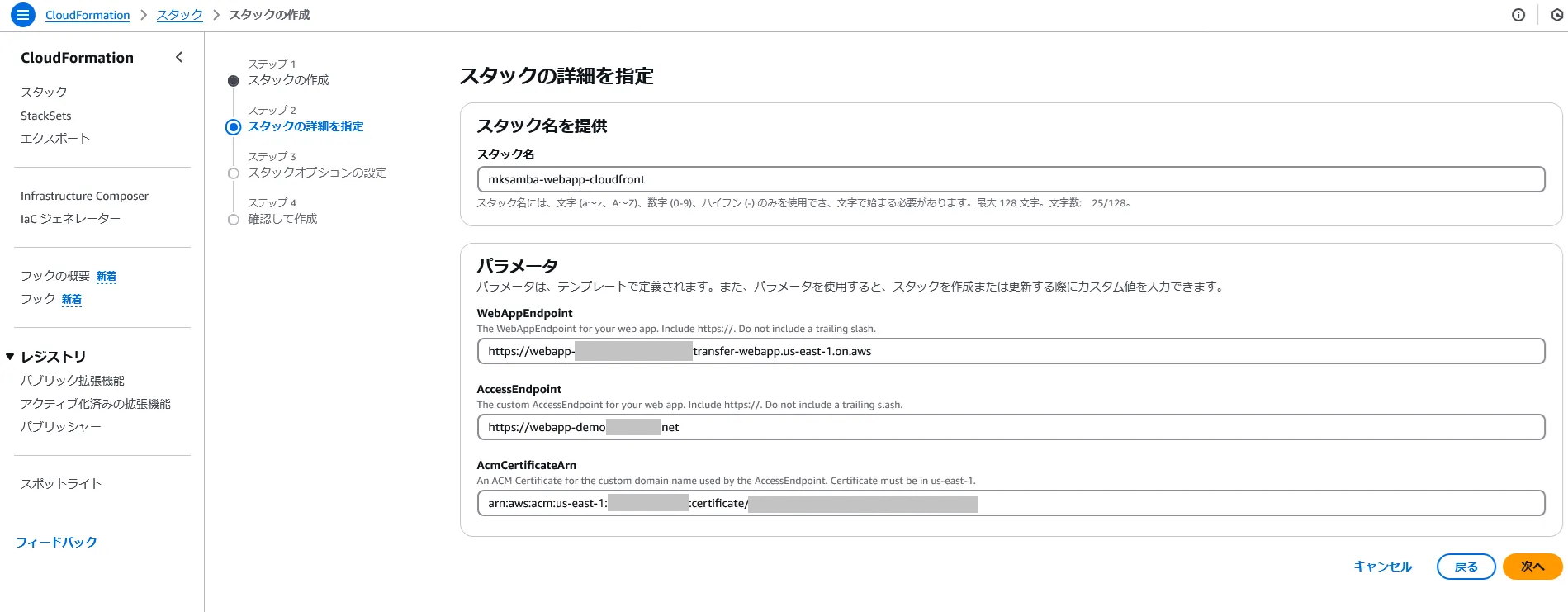

4.3 CloudFront ディストリビューションの作成

• AWS公式ドキュメント「Update your access endpoint with a custom URL」を用いて、CloudFrontディストリビューションを作成する。
• パラメータとして以下3点を設定する。
  • WebAppEndpoint: Transfer Family WebApps作成時に生成されたURL
  • AccessEndpoint: 手順4.1で作成した、カスタムドメイン名のURL
  • AcmCertificateArn: 手順4.2で作成した、証明書のARN

• Stackの作成完了後、Transfer Family Web Appsをオリジンとし、カスタムドメイン名が設定されたCloudFrontディストリビューションが作成されていることを確認する。

4.4 Route53 レコードの修正

• Route53の該当レコードのCNAME設定を、作成したCloudFrontディストリビューション名に変更する。

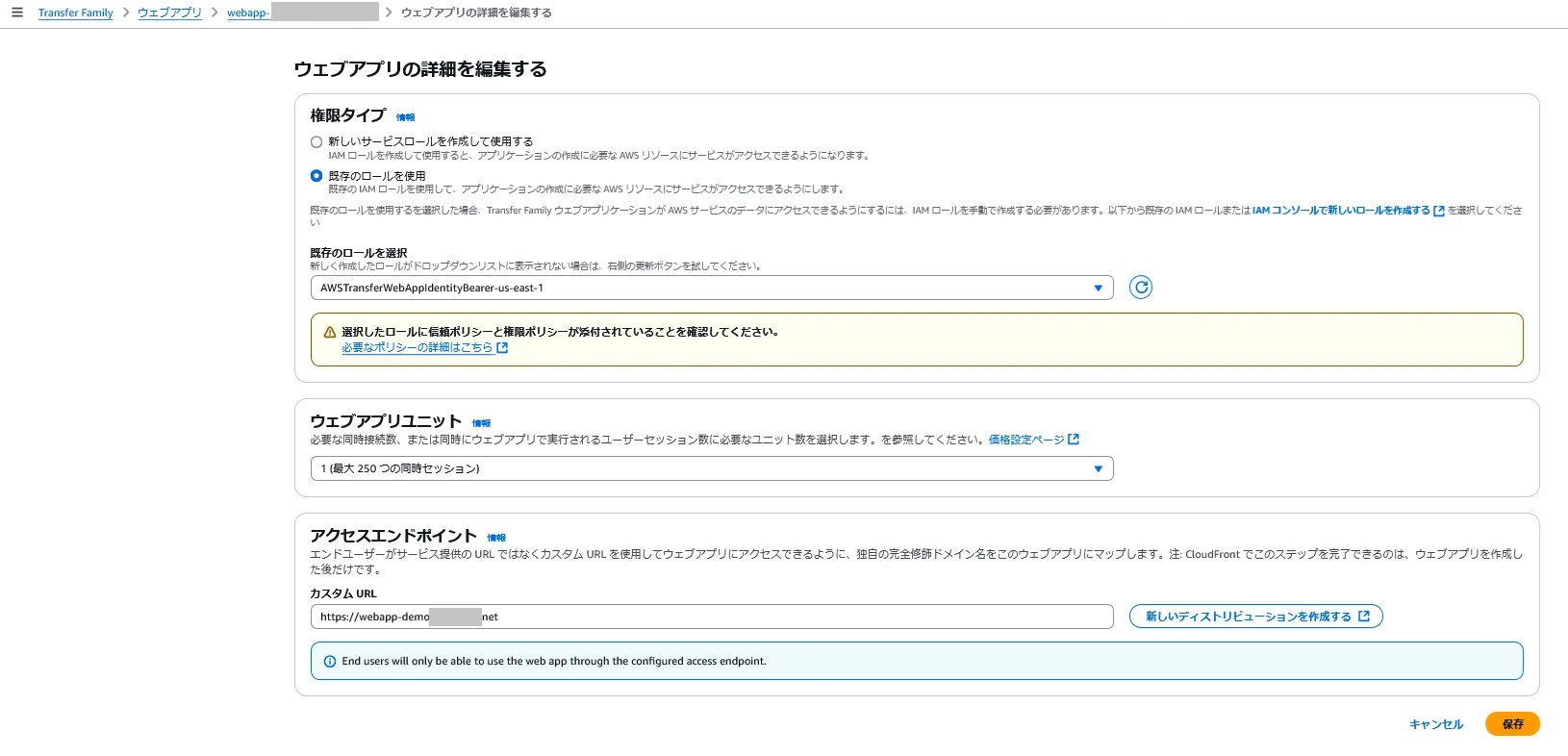

4.5 Transfer Family Web Apps のカスタムURL設定

• 作成済のTransfer Family Web Appsの「カスタムURL」の値を、作成したカスタムドメイン名に変更する。

4.6 S3バケットのCORS設定修正

• 対象のS3バケットのCORSの設定(AllowedOrigins)を、作成したカスタムドメイン名に変更する。

• ここまで設定した内容で以下が実現できる。
  • ユーザ(ohtani)は、カスタムドメイン名を用いてアクセスする。
  • ID認証後、Transfer Family Web Appsにアクセスできる。SRCIPが許可されたものである場合はフォルダ・ファイルの参照が可能だが、SRCIPが許可されていない場合、バケットポリシーによりアクセスが拒否される。

4.7 WAFの追加

• SRCIPが許可されたものでない場合、そもそもTransfer Family Web Appsのログイン画面にアクセスできないようにするため、CloudFrontディストリビューションに対してWAFを追加し、SRCIP制限を行う。

• 手順は「AWS WAFで特定IPのリクエストからアクセス許可しよう」を参照。詳細は割愛するが、主な設定内容は以下。

  • 「IP set」を作成する。アクセスを許可するCIDRのリストを登録する。
  • 「Web ACL」を作成する。
    • このWeb ACLの適用先として、作成したCloudFrontディストリビューションを指定する。
    • Rule typeを「IP Set」として、リストにあるSRCIPからのアクセスを許可する。
    • RuleにマッチしないアクセスはBlockする。

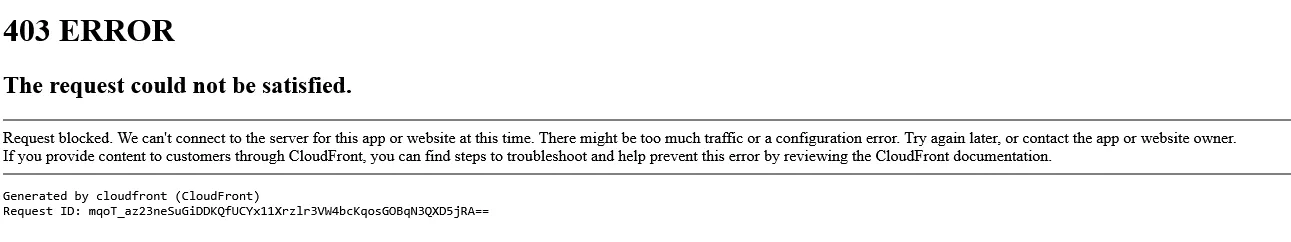

• WAF設定の追加後、許可されたSRCIP以外からカスタムドメイン名にアクセスすると、403 ERRORとなるようになった。

5. 所感

• SRCIP制限をより確実な形で実装することができて満足感があった。コストは余計かかってしまうが、、
