自作キーボード設計のすゝめ

いつものキーボード設計してから発注するまでの流れをメモがてら書いておく．

１．キーボードのレイアウトの作成

keyboard layout editor でレイアウトを作成．

ブラウザでできるので手軽にあれこれ試せます．
再読み込みをすると編集した結果が全部消えるので注意．
完成したら右上のDownloadからjsonファイルをダウンロードしておきましょう．
後で再編集したくなったときにjsonファイルを読み込ませることができます．
また，Sign inしておくとセーブすることができるのでそちらでもいいかもしれません．

２．プレートの作成

keyboard layout editor の</>Raw dataの内容をコピーしておく．

AI03 PLATE GENERATOR or Plate & Case Builderでプレートを作成．

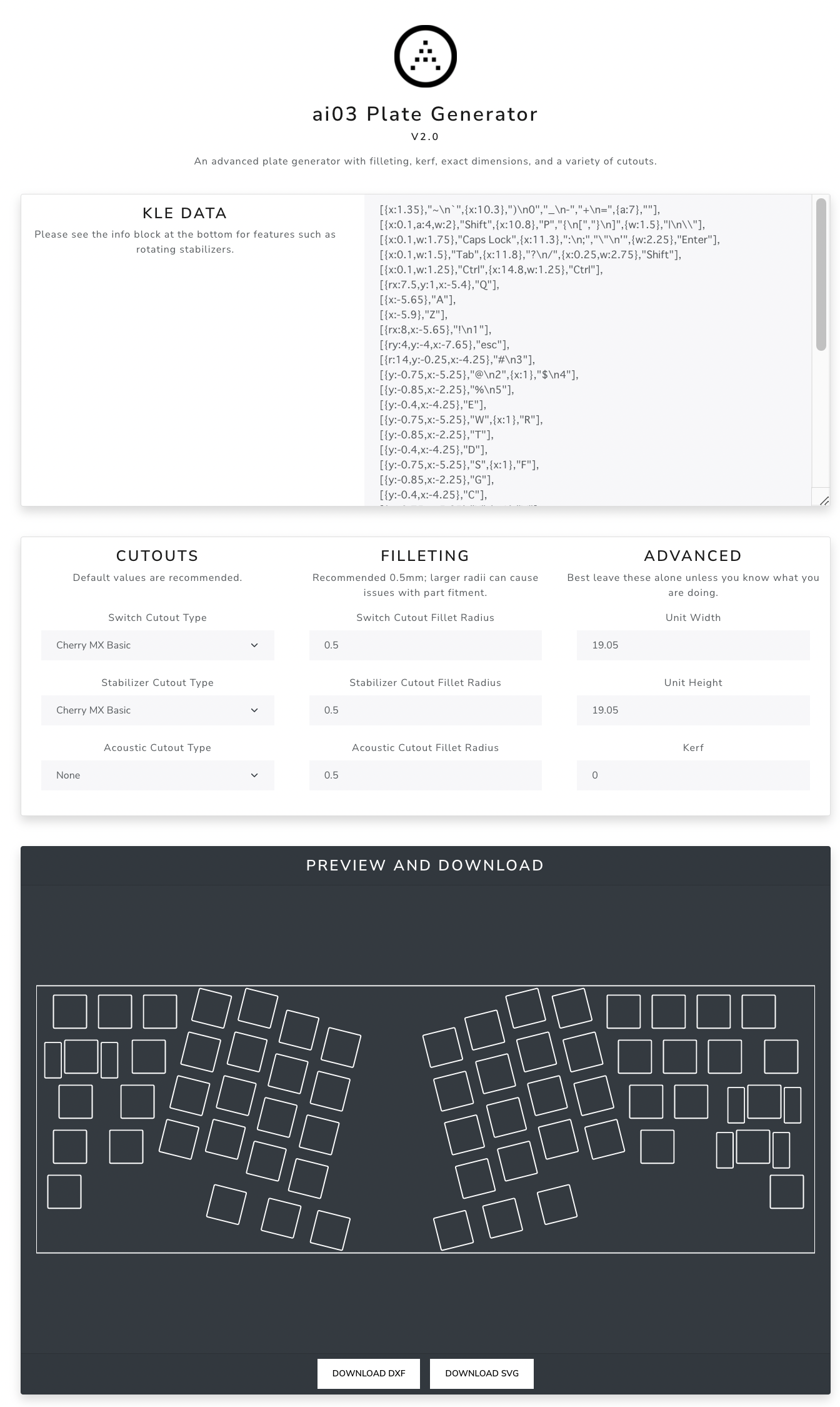

AI03 PLATE GENERATOR

1. KLE RAW DATAにkeyboard layout editorから</>Raw dataをコピペ．
2. あとはデフォルトで良さそう
3. DOWNLOAD DXF

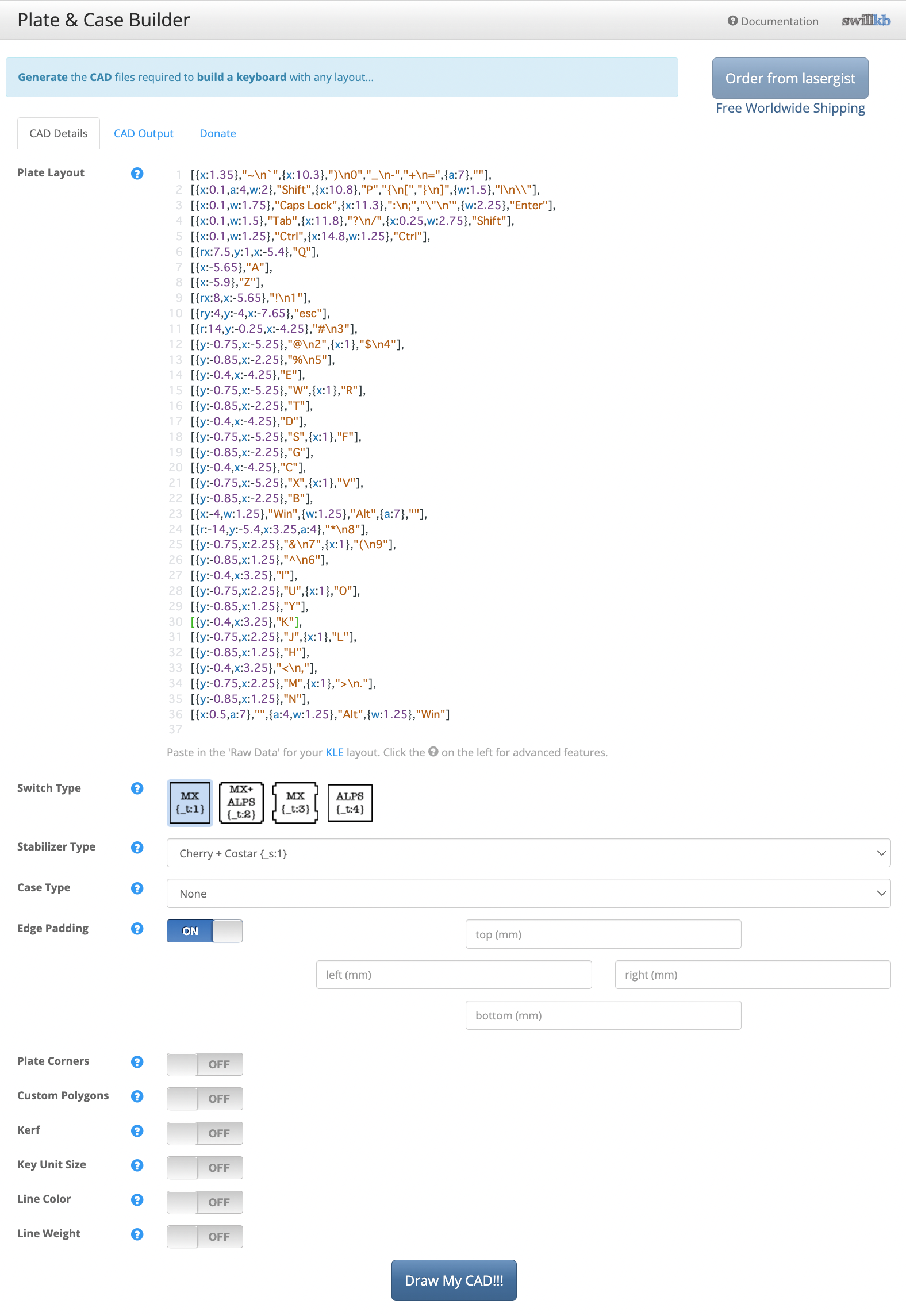

Plate & Case Builder

1. Plate Layout : keyboard layout editor から >Raw data をコピペ．
2. Switch Type: Mx{_t:1}
3. Stabilizer Type: Cherry Only {_s:2}
4. Click Draw My Cad!!!
5. Click DXF

3.fusion 360でケースを設計．

挿入＞DXFを挿入から先ほど作成したDXFファイルを挿入する．
プレートの外形を整える．

4.kicadで基板設計．

回路を設計し，PCBエディターで3.で作成したプレートデータを読み込みフットプリントを配置する．
プラグインのkeyboard-layouterを使うとkeyboard layout editorで作成したレイアウトどおりに自動配置してくれるのでおすすめ．
筆者も自分用にカスタムして使っている．

5. その他

基板の発注，必要パーツの購入，組み立てなどなど色々して完成．
