FinalIK(VRIK)+LeapMotion Core Assets v4.1.4でMMDの指を動かす

Last updated at 2016-12-12Posted at 2016-12-12

前回の記事からしばらく時間がたって、LeapMotionのCoreAssetsもバージョンが上がりこの通りやっても動かない上にFinalIKもVRIKという便利なコンポーネントが追加されましたのでこちらを使ってMMDの指を動かすのをやりたいと思います。

操作が難しい・・・
上目遣いで上を見る→画面が見えない
VRじゃないけどVRIKを使ってみました pic.twitter.com/Z0toVGk3dp
— みゅみゅ (@miyumiyuna5) 2016年12月9日

こんな感じに指を動かします。

1.準備

mmd4mecanimをいれる
FinalIKをいれる
LeapMotion Core Assets v4.1.4を入れる
LeapMotion Add-on ModulesでHands Module v1.0.0を入れる
※この中で必要なのは
RiggedFinger
RiggedHand
この２つのスクリプトだけです。
好きなモデルを入れてUnityで扱える状態にしておきます

2.LeapHandcontrollerでFinalIKを扱えるスクリプトの作成

前回はFullBodyIKコンポーネントを使いましたが今回はVRIKコンポーネントを使います。

FinalIKOrionLeapHandController.cs

/**
FinalIKを使ったLeapMotion Orion用HandController
 (VRIKバージョン)
Author: MiyuMiyu
*/

using UnityEngine;
using Leap.Unity;
using RootMotion.FinalIK;

public class FinalIKOrionLeapHandController : LeapHandController
{
    [SerializeField]
    private VRIK vrIK;

    public bool ikActive = true;
    public bool leftActive = false;
    public bool rightActive = false;

    public GameObject avatarLeftHand;   //keeps track of the left hand gameobject for IK
    public GameObject avatarRightHand;  //keeps track of the right hand gameobject for IK
    [HideInInspector]
    public HandModel leftHand;
    [HideInInspector]
    public HandModel rightHand;

    protected virtual void Awake()
    {
        if (vrIK == null)
        {
            vrIK = gameObject.transform.root.GetComponent<VRIK>();
        }
        if (vrIK == null)
        {
            Debug.LogError("FinalIKOrionLeapHandController:: no FullBodyBipedIK found on GameObject or any of its parent transforms. ");
        }

        if (leftHand == null && avatarLeftHand != null)
            leftHand = avatarLeftHand.GetComponent<RiggedHand>();
        if (rightHand == null && avatarRightHand != null)
            rightHand = avatarRightHand.GetComponent<RiggedHand>();

        if (leftHand == null)
            Debug.LogError("IKOrionLeapHandController::Awake::No Rigged Hand set for left hand parameter. You have to set this in the inspector.");
        if (rightHand == null)
            Debug.LogError("IKOrionLeapHandController::Awake::No Rigged Hand set for right hand parameter. You have to set this in the inspector.");

        // Physic Handは使用しないのでDisableにする
        physicsEnabled = false;
    }

    //    protected override void Start()
    protected virtual void Start()
    {
        provider = GetComponent<LeapProvider>();
        if (provider == null)
        {
            Debug.LogError("IKOrionLeapHandController::Start::No Leap Provider component was present on " + gameObject.name);
            Debug.Log("Added a Leap Service Provider with default settings.");
            gameObject.AddComponent<LeapServiceProvider>();
        }
    }

    public void FixedUpdate()
    {
        if (graphicsEnabled)
        {
            UpdateHandRepresentations();

            if (ikActive)
            {
                if (leftActive && leftHand != null)
                {
                    RiggedHand l = leftHand as RiggedHand;

                    vrIK.solver.leftArm.IKPosition = leftHand.GetPalmPosition();
                    vrIK.solver.leftArm.IKRotation = leftHand.GetPalmRotation() * l.Reorientation();
                    vrIK.solver.leftArm.positionWeight = 1.0f;
                    vrIK.solver.leftArm.rotationWeight = 1.0f;
                }
                else
                {
                    vrIK.solver.leftArm.positionWeight = 0.0f;
                    vrIK.solver.leftArm.rotationWeight = 0.0f;
                }

                if (rightActive && rightHand != null)
                {
                    RiggedHand r = rightHand as RiggedHand;

                    vrIK.solver.rightArm.IKPosition = rightHand.GetPalmPosition();
                    vrIK.solver.rightArm.IKRotation = rightHand.GetPalmRotation() * r.Reorientation();
                    vrIK.solver.rightArm.positionWeight = 1.0f;
                    vrIK.solver.rightArm.rotationWeight = 1.0f;
                }
                else
                {
                    vrIK.solver.rightArm.positionWeight = 0.0f;
                    vrIK.solver.rightArm.rotationWeight = 0.0f;
                }
            }
        }
    }

    /// <summary>
    /// Tells the hands to update to match the new Leap Motion hand frame data. Also keeps track of
    /// which hands are currently active.
    /// </summary>
    void UpdateHandRepresentations()
    {
        leftActive = false;
        rightActive = false;
        foreach (Leap.Hand curHand in provider.CurrentFrame.Hands)
        {
            if (curHand.IsLeft)
            {
                leftHand.SetLeapHand(curHand);
                leftHand.UpdateHand();
                leftActive = true;
            }
            if (curHand.IsRight)
            {
                rightHand.SetLeapHand(curHand);
                rightHand.UpdateHand();
                rightActive = true;
            }
        }
    }
}

3.モデルにFinalIKのVRIKコンポーネントを入れる

モデルにFinalIKのVRIKを入れます
（コンポーネントをそのままドラック＆ドロップでOK）

その際に、手を前に出した時に勝手に歩かれると困るのでLocomotionのWeightを0にするのがよろしいかと

4.モデルにLeapMotion関連のスクリプトを置く

LeapMotion関係のコンポーネントを置いていくのですが
ヘッドマウントディスプレイにLeapMotionを置く　→　モデルのheadあたり
机の上にLeapMotionを置く　→　モデルのTorso、Torso2あたり

そのあたりに子オブジェクトしてLeapMotion関連のコンポーネントを作成していきます

※今回は机の上にLeapMotionを置く設定となります。

モデルのTorso2の子オブジェクトになるようの空のゲームオブジェクトを作成
そのゲームオブジェクトの名前を【LeapSpacer】という名前にしてその子供にもう一つ空のゲームオブジェクトを作成し名前を【LeapMotion】として、その中に必要なスクリプトを置きます。

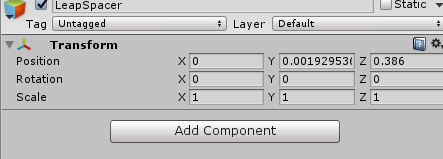

（場所の微調整は【LeapSpacer】で行います）
