Raspberry Piを使ってFPGAのリモートデバッグ環境を整える

More than 3 years have passed since last update.

この記事は、Raspberry Pi Advent Calendar 2015慶應義塾大学SFC村井&徳田研 Advent Calendar 2015の5日目の記事です。


大学の研究室でFPGAを使った研究をしているのですが、FPGAの開発環境を持ち運ぶとなると、FPGA評価ボードとACアダプター、拡張カード、が必要で持ち運びにはとても不向きです。
更に、私はFPGAからHDMIの出力をしようとしていたので、FPGAから出力されるHDMI信号を受けるディスプレイと、開発をするのにLinuxの環境をPCに入れる必要があります。

それを解決するために、Raspberry Pi Model B+(以下、Raspberry Pi)を使ってFPGAのリモートデバッグ環境を整えた話をします。

FPGAが何をする装置かよくわからないよ!という方はArduinoと置き換えて貰えれば分かりやすいかと思います。(ハード的には全然異なりますが)

リモートデバッグ環境に必要な要件

  • FPGAの環境(評価ボード, 拡張カード)
  • FPGAにデータの書き込み、デバッグができる
  • HDMI出力が見れる
  • デバッグ用に任意のピンの出力や入力ができる

残念ながら、FPGAのデータの書き込みやコンパイルはRaspberry Piでは非力なので、別のPCで対応することにしました。

FPGAの環境(評価ボード, 拡張カード)

FPGAの環境はデスクに KC-705 と、FMC拡張ボードの XM-105 を2台ずつ設置しました。
(下に見切れているのがRaspberry Piです)


HDMI出力を見る

これを実現するために、Raspberry Piに接続したWebカメラをストリーミング配信できる MJPEG-streamer というアプリケーションを使います。

MJPEG-streamer は、ビデオデバイスからキャプチャして、様々な形式で書き出すことができます。今回は output_http モジュールを使って、キャプチャをWeb上から見れるようにします。

インストールは以下のコマンドを実行します。

$ sudo apt-get install subversion libjpeg-dev imagemagick
$ svn co https://svn.code.sf.net/p/mjpg-streamer/code/mjpg-streamer mjpg-streamer
$ cd mjpg-streamer/
$ make

実行するには以下のコマンドを実行します。
/dev/video0がビデオデバイスに当たるので、複数ある場合は適宜書き換えてください。

$ sudo ./mjpg_streamer -i "./input_uvc.so -f 10 -r 640x480 -d /dev/video0 -y -n" -o "./output_http.so -w ./www -p 8080"

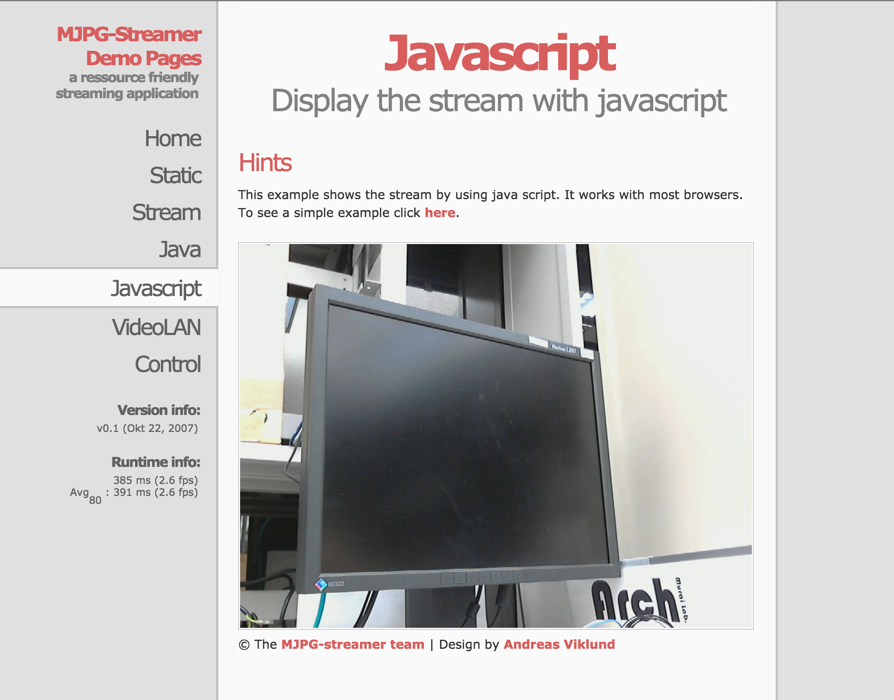

これで、8080ポートでWebサーバが起動します。ブラウザから開きます。

http://203.178.XXX.XXX:8080/


ストリーミングの方式にいろいろ有りますが JavascriptSimple だとよいです。

http://203.178.XXX.XXX:8080/javascript_simple.html

これを、Raspberry Piが再起動しても大丈夫なようにRaspberry Piの起動時に自動起動するようにします。起動スクリプトを書くのが面倒なため、少々強引ですが /etc/rc.local に直接コマンドを書いちゃいます。

/etc/rc.local
$ cd /home/pi/mjpg-streamer
$ ./mjpg_streamer -i "./input_uvc.so -f 10 -r 960x720 -d /dev/video0 -y -n" -o "./output_http.so -w ./www -p 8080" &

あとは、カメラを三脚などに固定して、ディスプレイが見れるように設置します。


これで、ディスプレイの出力がリモートからバッチリ見えます! ✌ ('ω') ✌

デバッグ用に任意のピンの出力や入力ができる

これを満たすのには Raspberry Pi のGPIOピンを使います。
幸い、Raspberry Pi のGPIOは 3.3V ということなので、FPGAボードと直接結んでも両者壊れる心配はありません。

Raspberry PiのGPIOピンとFPGAの拡張ボードをジャンパワイヤなどで結びます。
GPIOはコマンドをたていて見ることができますが、常にコマンドを叩いていては疲れるのと、変化が読み取りにくいため、whileコマンドを使うことにします。

以下の様なファイルを保存しておくと、呼び出すときに便利でした。

gpio_out.sh
while :
do
  echo DBG[2]=`gpio read 7` DBG[1]=`gpio read 9` DBG[0]=`gpio read 8`
done

上のスクリプトを実行すると、連続的にGPIOピンの入力が表示されます。


(番外) DHCPのIPアドレスを取得する

Raspberry Piは、ディスプレイ無しで使えて小型が売りです。しかし、DHCP環境の場合、ころころIPアドレスが変わってしまい、そのたびにHDMIを繋げてIPアドレスを確認するのは非常に大変です。

そこで、研究室の先輩に教えてもらったTIPSですが、Google Formsを作り、Raspberry PiからフォームにIPを書き込んでもらうという面白い方法を紹介します。


  1. まず Google ドライブ から、新しい Google フォーム を作成します。
  2. 質問として「質問の形式」を「テキスト」にした項目を1つ作ります。フォームのタイトルや質問のタイトルは任意です。
  3. 「実際のフォームを表示」ボタンを押して、実際のフォームを開きます。
  4. 質問の項目の label タグの name 属性を調べます。(entry.XXXXXXXXXという形式のはず…)
  5. 以下のスクリプトを任意の場所に保存します。(ここでは /bin/notify_ip.sh)
    また、<Google フォームのURL><調べた name属性>を適宜書き換えます。
  6. /bin/notify_ip.sh
    #!/bin/bash

    HOST=`hostname`
    IP_CMD=`/sbin/ip addr show dev eth0 | /bin/grep 'inet '`

    MSG="${HOST}: ${IP_CMD}"

    curl <Google フォームのURL>/formResponse -d ifq -d <調べた name属性>="${MSG}" -d submit=Submit


  7. /bin/notify_ip.sh/etc/crontab/etc/rc.localに記述して起動時や定期的に実行するようにします。
  8. 実際に実行されると、IPアドレスがスプレッドシートに記載されます。
  9. まとめ

    Raspberry Piは小型なのにWebカメラが扱えて、GPIOも扱えてFPGAのデバックには持って来い!というデバイスでした。

    実は「FPGAにデータの書き込み、デバッグができる」ですが、今回使っているXilinxのFPGA開発環境の場合、hw_serverというサーバを動かせばローカルでビルドした結果を、ネットワーク越しに書き込む事ができるので、そこも挑戦してみたかったです。

    まだ、Raspberry Piカレンダーは空きがあるっぽいので、続報が出たらまた紹介します。
