Azure IoT Hubのデバイスツインを使ってタグをつけてクエリするメモ

Last updated at Posted at 2021-03-14

はじめに

Azure IoT Hub のデバイスツインの 3 つの機能のうち、タグについてのメモです。

  • 必要なプロパティ(Desired properties)
  • 報告されるプロパティ(Reported properties)
  • タグ(Tags)

公式ドキュメント

デバイスツインとは

"デバイスツイン" は、デバイスの状態に関する情報 (メタデータ、構成、状態など) を格納するJSONドキュメントです。
Azure IoT Hub は、IoT Hubに接続する各デバイスにデバイスツインを保持します。

デバイスツインの実態は JSON ドキュメントです。
IoT Hub に接続(登録)しているデバイスごとに JSON ドキュメントが生成されます。

デバイスツインのタグとは

タグはバックエンド アプリケーションによって設定され、デバイスに送信されることはありません。
タグはデバイスの整理に使用します。

タグを使ってデバイスを整理できます。
どのデバイスをどこに設置したか、などの情報を付与しておくと便利です。

Azureポータルでデバイスツインを開く

IoT Hub > IoTデバイス > 対象のデバイス > デバイスツインから開けます。

Image from Gyazo
Image from Gyazo
Image from Gyazo

タグを設定する

タグは、デバイスツインの"tags"プロパティに設定します。
今回は試しに自宅のセンサーを整理するためのの 3 つのプロパティを設定してみます。

  • area:設置エリア
  • room:部屋
  • sensing-target:センサーの種類(温度・湿度 etc...)

先程開いたデバイスツインのページではそのまま JSON を編集できます。
トップレベルに以下のプロパティを追加します。

    "tags": {
        "location": {
          "area": "tokyo",
          "room": "living-room"
        },
        "sensingTarget": "temperature"
    },

(JSON 全量はこちら)

追加するとこんな感じです。保存を忘れずにクリックしましょう。
Image from Gyazo
ちなみに、タグのネストは 10 段階までいけます。大体のケースでは十分足りるでしょう。

タグをつけたデバイスを見つける

IoT Hub には、大量のデバイスの中から対象のデバイスを見つけるために、SQL に似たクエリ言語が用意されています。

デバイスをクエリする方法

IoTHub ポータル上でデバイスをクエリする方法は 2 つあります。

  1. クエリエクスプローラーを使う
  2. クエリビルダーを使う

今回は簡単に利用できるクエリビルダーを使ってみます。

クエリビルダーの使い方

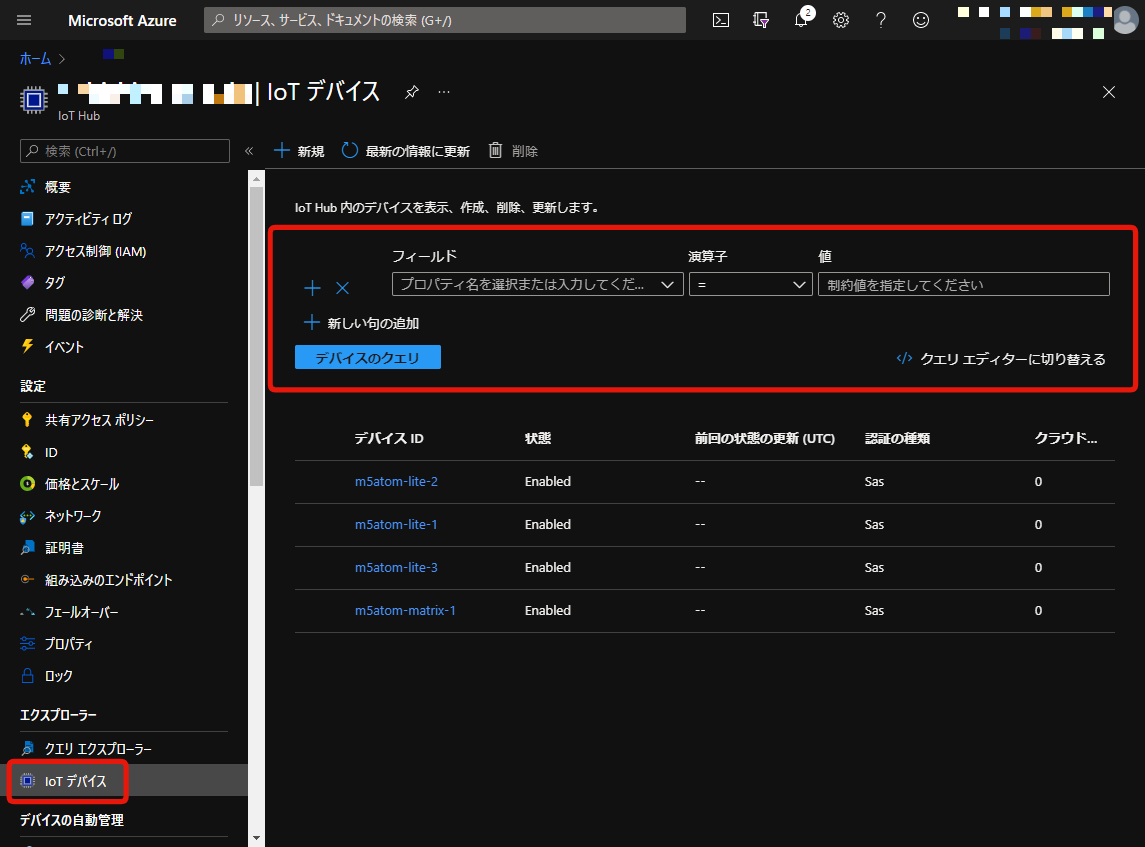

クエリビルダーは、IoTHubポータル > IoTデバイスのページ上部に表示されています。
Image from Gyazo

使い方は以下のとおりです。

  • (1):クエリの条件を入力します(SQL でいうと WHERE 句に相当します)
  • (2):をクリックすると、AND 条件を追加できます。
  • (3):デバイスのクエリをクリックして、クエリを実行します。
  • ((4):クエリを直接記入できるクエリエディターに切り替えることもできます)
    Image from Gyazo

事前にデバイスを 3 台登録しておきました。
タグの内容はこんな感じ。

デバイスID location.area location.room sensingTarget
m5atom-lite-1 tokyo bed-room temperature
m5atom-lite-2 tokyo living-room temperature
m5atom-lite-3 tokyo bed-room humidity

クエリしてみる

東京にあるデバイスを表示してみましょう。

フィールド:tags.location.area
値:'tokyo'(※'も必要です!)。
Image from Gyazo
クエリを実行します。
location.areatokyoを登録したデバイスがすべて表示されました。
Image from Gyazo

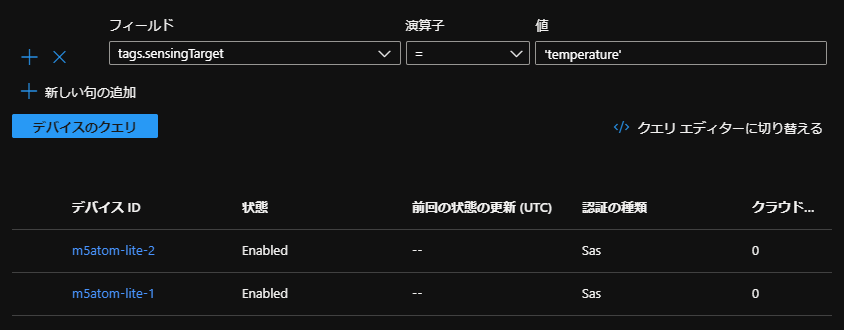

続いて、気温を測るデバイスを表示してみましょう。

フィールド:tags.sensingTarget
値:'temperature'
Image from Gyazo
sensingTargettemperatureのデバイスのみ表示されました。

まとめ

デバイスツインのタグを利用して、デバイスの設置場所・用途を設定しました。
また、対象のデバイスを見つけるクエリビルダーの使い方を紹介しました。
