[Windows]Djangoでのクラス図自動生成の方法
はじめに
windows環境ではGraphvizをシステムにインストールする必要があります。
また、python3.12での自動生成を試みましたが、pygraphvizのバイナリが3.10までしかなかった為、Python3.10で生成しております。
本記事内容の環境
windows 10 pro x64
Python 3.12 -> 3.10
# ライブラリ
Django==5.0.1
graphviz==0.20.1
pydotplus==2.0.2
django-extensions==3.2.3
クラス図自動生成の手順
pip install django-extensions
pip install graphviz
pip install pydotplus
pip install pygraphviz
pygraphvizのインストールで書きのようなエラーが出るかと思います。
note: This error originates from a subprocess, and is likely not a problem with pip.
ERROR: Failed building wheel for pygraphviz
Failed to build pygraphviz
ERROR: Could not build wheels for pygraphviz, which is required to install pyproject.toml-based projects
その場合は
こちらからpygraphvizのバイナリファイルをダウンロードし、
カレントディレクトリに配置後、インストールを行います。
pip install pygraphviz-1.9-cp310-cp310-win_amd64.whl
※「cp310」はpythonのバージョンになります。
pip showでインストール出来たか確認します。
>pip show pygraphviz
Name: pygraphviz
Version: 1.9
Summary: Python interface to Graphviz
Home-page: http://pygraphviz.github.io
Author: Aric Hagberg
Author-email: aric.hagberg@gmail.com
License: BSD
.
.
.
このように出力されていればインストール出来ています。

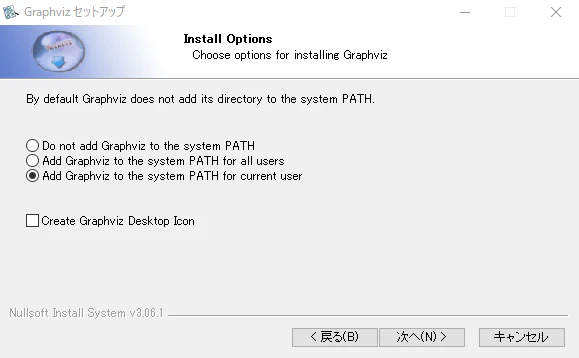

続いてGraphvizをシステムにインストールします。
Graphviz公式のダウンロードページから
EXE installerをダウンロードしてインストールを行います。
インストール後は再起動を行って下さい。
Djangoのsettings.pyにdjango_extensionsを追記します。
INSTALLED_APPS = [
# ... 他のアプリケーション ...
'django_extensions',
]
python manage.py graph_models -a -o xxx.png
※「xxx」の部分は好きに変更して下さい。
カレントディレクトリに「xxx.png」が生成されます。
RuntimeWarning:
(dot.exe:12348): Pango-WARNING **: couldn't load font "Roboto Not-Rotated 8", falling back to "Sans Not-Rotated 8", expect ugly output.
このような警告が出ますが、dot.exe（Graphviz の一部）がフォントを読み込むことができないために発生しています。
見た目が少々悪くなる、という内容なので生成には特に影響ありません。
このようなクラス図の画像が生成されます。
参考
GraphvizをWindowsにインストールする【Python】
Python環境の構築
追記
バイナリファイルを掲載していたサイトでダウンロードができなくなっていまたので
下記githubのURLから1.7Verをダウンロードします。
この場合、pythonは3.9になります。
https://github.com/CristiFati/Prebuilt-Binaries/blob/master/PyGraphviz/v1.7/pygraphviz-1.7-cp39-cp39-win_amd64.whl
