Arduinoで音を出す、光らせる、動かす

More than 5 years have passed since last update.


00.ウォーミングアップ

スピーカをつないで音をだしてみよう

使用する部品

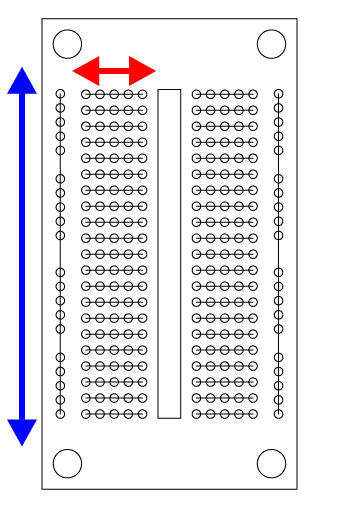

ブレッドボード


ArduinoとUSBケーブル

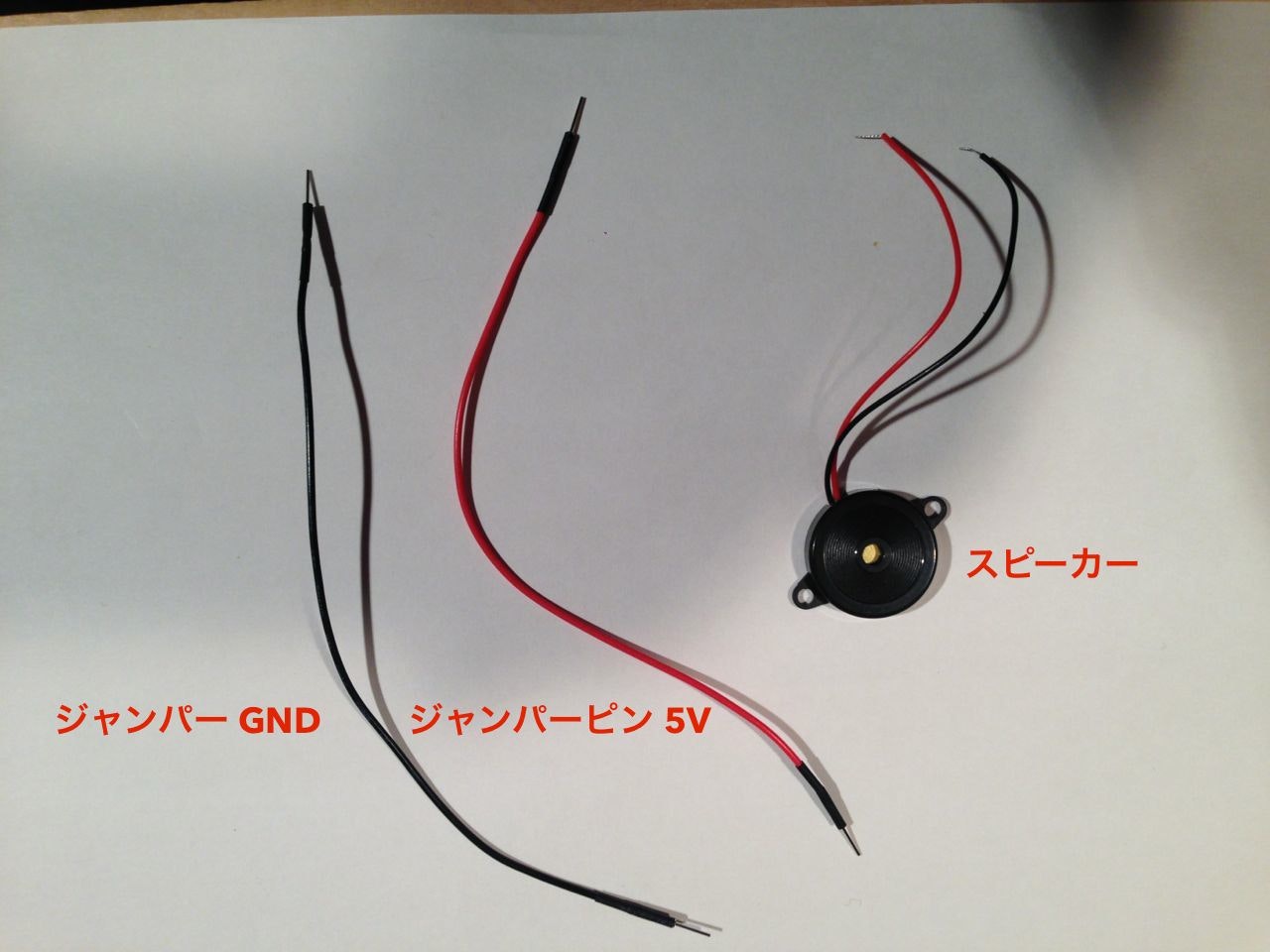

スピーカーとジャンパーピン

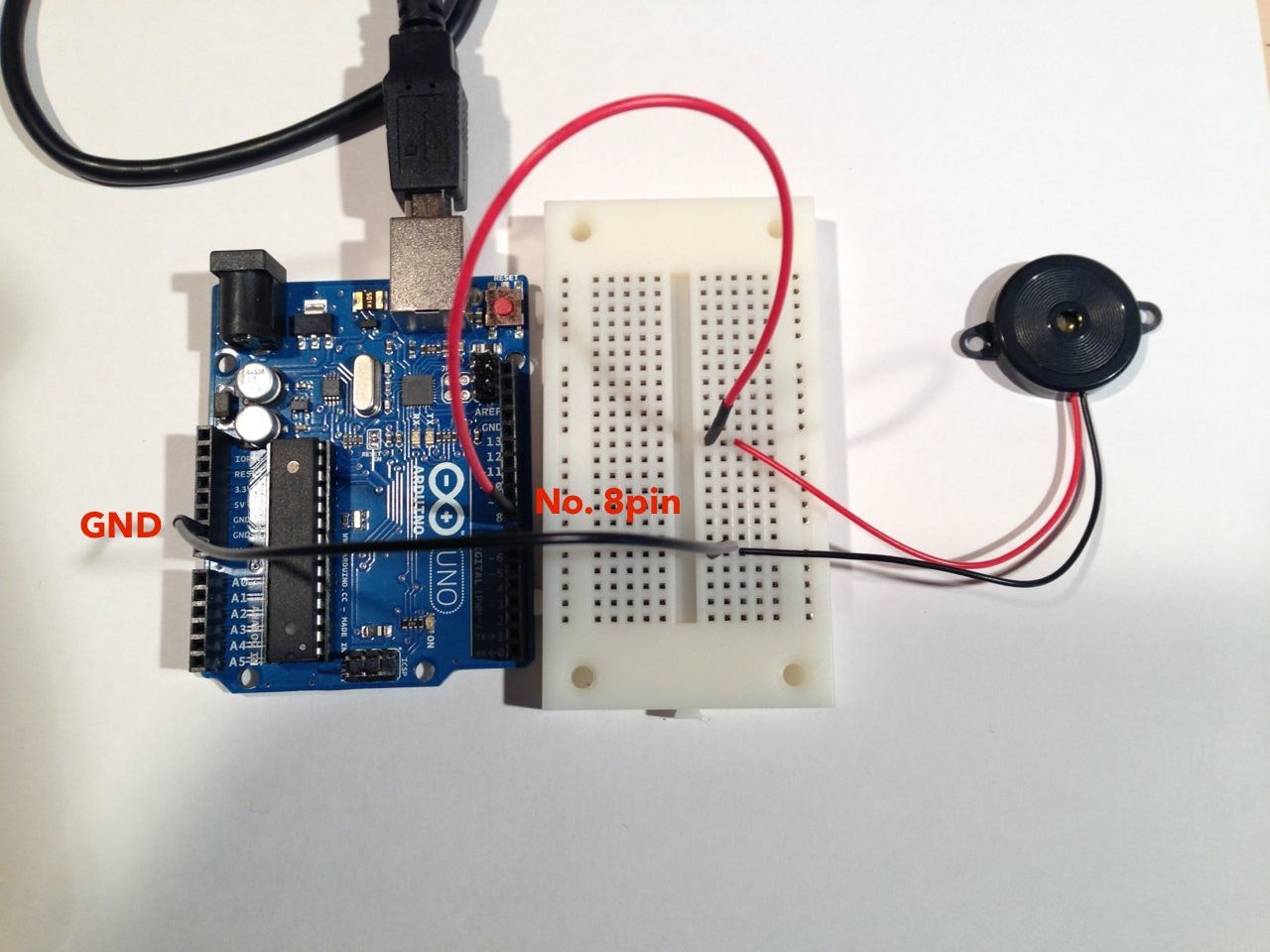

配線例


コード


speaker.ino

// 8番ピンをスピーカーに接続する

const int speaker = 8;

// ここで初期化する
void setup()
{
// スピーカーをつないだピンを出力に設定する
pinMode(speaker, OUTPUT);
}

// ここからループに入る
void loop()
{
// スピーカーをつないだピンに5Vをかける
digitalWrite(speaker, HIGH);
// 1m秒まつ
delay(1);
// スピーカーをつないだピンを0Vにする
digitalWrite(speaker, LOW);
// 1m秒まつ
delay(1);
}


プログラミング記述時のおやくそく


  • 基本、半角で入力する

  • 半角カナは使わない

  • 大文字、小文字は区別して書く

  • 文の終わりには「 ; 」をつける

  • コメントは「 // 」の後に書く。

  • コメント欄以外、日本語は使えません。

プログラミングの基本文法


  • 変数 >> 値を入れる箱。int hako char hakoのように書きます。

  • 型 >> 変数を入れる箱の大きさ charだと1バイト、intだと2バイトの大きさになります。

  • 関数 >> 手続きをひとまとめにしたもの。例えば以下のように書きます。()の中に引数、{}の中に処理をかきます。


kansuu.c

void setup() {

something();
}

ウォーミングアップで使用した関数

1. setup() // 最初に初期設定をする場合、この関数の中に書きましょう。
2. pinMode(speaker, OUTPUT) // ピンを出力(OUTPUT)もしくは入力(INPUT)に切り替えます
3. digitalWrite(pin, HIGH); // 出力にしたピンに電圧をかける(HIGH)もしくは電圧をかけない(LOW)にします

参考ドキュメント


01.サンプル : スピーカー改


speaker_while.ino

// 8番ピンをスピーカーに接続する

const int speaker = 8;

// ここで初期化する
void setup()
{
// スピーカーをつないだピンを出力に設定する
pinMode(speaker, OUTPUT);
// 9600bpsでシリアル通信を始めます
Serial.begin(9600);
}

// ここからループに入る
void loop()
{
// シリアル通信でパソコンから入力された文字を変数に保存する
int sw = Serial.read();
// もしaという文字が送られてきたら
if (sw == 'a') {
// 高めの音を出す関数を呼び出す
hiSound();
// もしsという文字が送られてきたら
} else if (sw == 's') {
// 低めの音を出す関数を呼び出す
lowSound();
}
}

// 高い音を出す関数
void hiSound()
{
int i = 0;
while(i<200) {
digitalWrite(speaker, HIGH);
delay(1);
digitalWrite(speaker, LOW);
delay(1);
i = i + 1;
}
}

// 低い音を出す関数
void lowSound()
{
int i = 0;
while(i<200) {
digitalWrite(speaker, HIGH);
delay(10);
digitalWrite(speaker, LOW);
delay(10);
i = i + 10;
}
}


01.サンプルで新しく出てきた文法


if(条件式){処理} // ifの後に()を書き、中に条件式を書きます。中の条件が真の場合は{}の中が実行され、偽であれば実行されない。
while(条件式){処理} // whileの後に()を書き、中に条件式を書きます。中の条件式が真の間はずっと{}の中に書いた処理が実行され続けます。

01.サンプルで新しく出てきた関数

Serial.begin(9600); // シリアル通信を()内に書いた速度で始めます

Serial.read(); // PCからのキーボード操作を読み込みます


02. サンプル : For文を使って音を少しづつ高くする


speaker_for.ino

// 8番ピンをスピーカーに接続する

const int speaker = 8;
// ここで初期化する
void setup()
{
// スピーカーをつないだピンを出力に設定する
pinMode(speaker, OUTPUT);
}

// ここからループに入る
void loop()
{
// 変数iを宣言する
int i;
// forループにはいる
for (i=0; i<1000; i++)
{
digitalWrite(speaker ,HIGH);
// マイクロ秒単位で待つ
delayMicroseconds(i);
digitalWrite(speaker ,LOW);
delayMicroseconds(i);
}
// forループに入る
for (i; i>0; i--)
{
digitalWrite(speaker, HIGH);
delayMicroseconds(i);
digitalWrite(speaker, LOW);
delayMicroseconds(i);
}
}


02.サンプルで新しく出てきた文法

for(初期化; 繰り返し条件式; 増減){} // 変数を「初期化」の部分で初期化し、「繰り返し条件式」が真である限り{}内に書かれた処理を繰り返す。繰り返す際に「増減」のところに書いている値ずつ初期化した変数を増やしていく。

02.サンプルで新しく出てきた関数

delayMicroseconds(ms); //msマイクロ秒待つ。マイクロはミリの1/1000


03. サンプル : ボリュームでピッチ変換

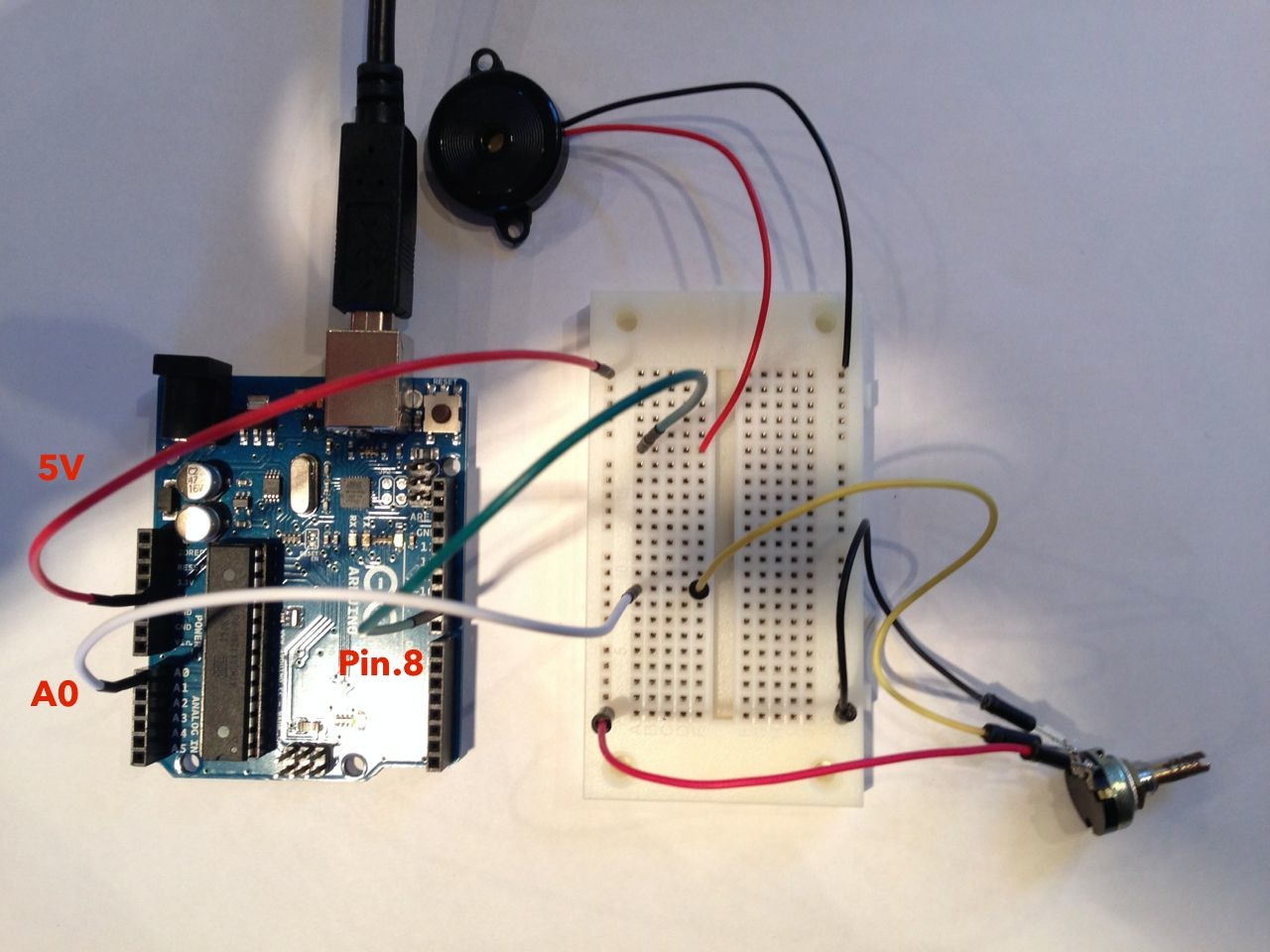

配線図


コード


speaker_pitch.ino

// 8番ピンをスピーカーに接続する

const int speaker = 9;
// A0番ピンをボリュームにつなぐ
const int volume = A0;

// ここで初期化する
void setup()
{
// スピーカーをつないだピンを出力に設定する
pinMode(speaker, OUTPUT);
}

// ここからループに入る
void loop()
{
// ボリュームの値を読み込むための変数をつくる
int volumeValue = analogRead(volume);

// volumeValueのとる値の範囲を変更する
map(volumeValue, 0, 1024, 1000, 2500);

// ボリュームの値から周波数を決めて音を鳴らす
tone(speaker, volumeValue, 10);

}


03.サンプルで新しく出てきた関数

map(volumeValue, 値1, 値2, 値3, 値4); // volumeValueから読んだ値の範囲を変える。[値1から値2]の範囲から[値3から値4]の範囲へ変換。

tone(ピン, 周波数, 持続時間); //指定されたピンに指定された周波数を指定した時間、つくりだします

**配線例**

![rgb_led.jpg](https://qiita-image-store.s3.amazonaws.com/0/41825/7a3488d6-aa72-850e-8d02-06aa96a8eee0.jpeg "rgb_led.jpg")

**コード**


04.サンプル : RGBLED

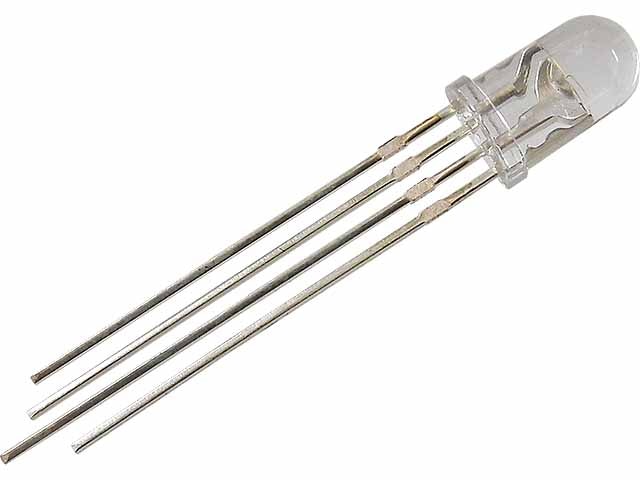

部品

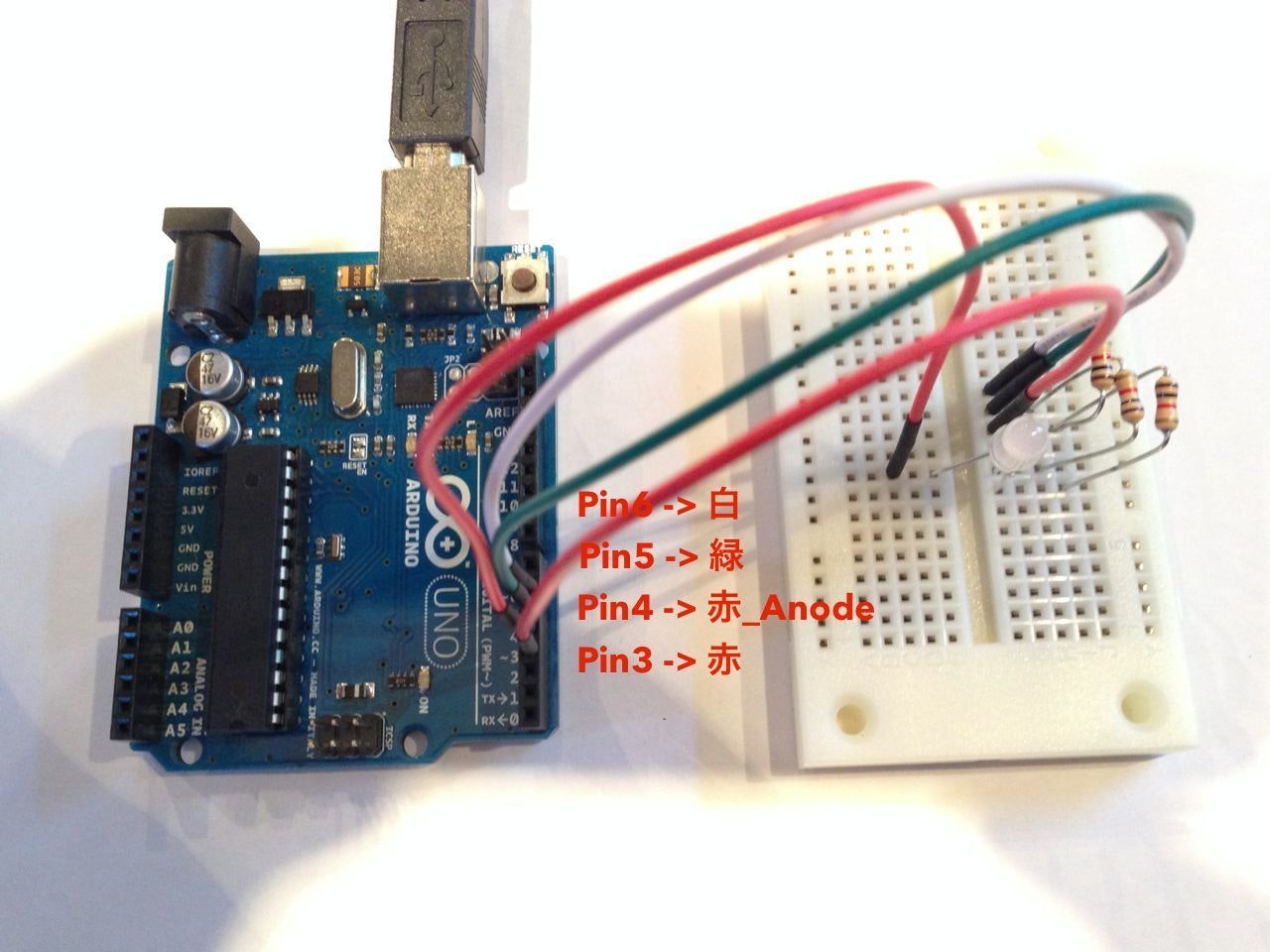

配線例


コード


rgbLED.ino

// 変数を宣言

int i;
// anodeピンを設定する
int anode = 4;
// 各色ledをそれぞれ設定
const int red = 3;
const int green = 5;
const int blue = 6;
// 待ち時間を設定する
int delayTime = 30;

void setup()
{
pinMode(anode, OUTPUT); // anode common
digitalWrite(anode, HIGH); // 4番ピンをHIGHに設定する

turnOffLed();
}

void loop()
{
// iの値が小さくなるにつれ明るく光る
for(i = 255; i > 70; i--){
analogWrite(red, i);
delay(delayTime);
}
turnOffLed();

for(i = 255; i > 70; i--){
analogWrite(green, i);
delay(delayTime);
}
turnOffLed();

for(i = 255; i > 70; i--){
analogWrite(blue, i);
delay(delayTime);
}
turnOffLed();
}

// すべてのLEDを消す
void turnOffLed()
{
analogWrite(red, 255);// 赤を消す
analogWrite(green, 255); // 緑を消す
analogWrite(blue, 255); // 青を消す
}



05.サンプル : サーボモーター

配線例


コード


servo.ino


// サーボのライブラリを読み込む
#include <Servo.h>

Servo servo; //サーボのインスタンス

void setup() {
// シリアル通信開始
Serial.begin(9600);
// サーボの信号線を6番ピンに接続
servo.attach(6);
}

void loop() {
// シリアル通信からの入力を変数valに格納
int val = Serial.read();

// switch文
switch (val) {
// 'a'が送られてきたら、角度0に設定
case 'a':
servo.write(0);
break;
// 's'が送られてきたら、角度30に設定
case 's':
servo.write(30);
break;
// 'd'が送られてきたら、角度60に設定
case 'd';
servo.write(60);
break;
// それ以外は何もしない
default:
break;
}
}
