OpenBlocks IoTを工場出荷時に戻す手順のメモ

OpenBlocks IoTファミリのBX1を、工場出荷時の状態に戻す手順（ファクトリーリセットという）を調べたので、自分の作業用にメモする。

シリアル接続

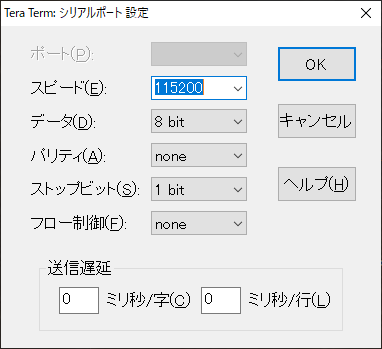

BX1とWindows端末を、USB-UART変換ケーブルで接続し、シリアル通信ができるTeraTermなどのターミナルソフトでコンソールにログインする。ボーレートやデータビットの設定は下図の通り。

Wi-Fiの設定

BX1のWi-Fiには、Client Mode（既存Wi-Fiネットワークに接続）と AP Mode（BX1自体がアクセスポイントになる）がある。一般のWi-Fiルータと同じだ。
工場出荷時のファームウェアをダウンロードしたいので、Client Modeでインターネットに接続する。

パスフレーズをPSKで暗号化

コマンド

wpa_passphrase [SSID] [パスフレーズ]

標準出力

network={
    ssid="[SSID]"
    #psk="[パスフレーズ]"
    psk=XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
}

ネットワークの設定

上述のSSIDと暗号化キーを設定する。

/etc/network/interfaces

auto wlan0
iface wlan0 inet dhcp
    wpa-ssid [SSID]
    wpa-psk XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
    wpa-ap-scan 1
    wpa-key_mgmt WPA-PSK
    wpa-proto WPA RSN
    wpa-pairwise CCMP TKIP
    wpa-group CCMP TKIP

NICの再起動

ifdown wlan0 && ifup wlan0

ファームウェアのダウンロード

ぷらっとホーム社のサイトに、Intel Edison の最新カーネルに対応するファームウェアのイメージデータがあるのでダウンロードする。

cd /root
wget http://ftp.plathome.co.jp/pub/BX1/wheezy/3.10.17-17/bx1_userland_web1.0.14-1.tgz

なお、どのBX1のバージョンをダウンロードすれば良いかは、Web UI の出力で確認する。

curl -sL localhost:880 | grep Version

RAMディスクモードで起動

BX1には、ストレージを使わないRAMディスクモードと、ストレージを使うストレージ併用モードがある。
dfコマンドの表示で、/.rwにマウントされているのが、/dev/mmcblk0p10ならストレージモード、tmpfsならRAMディスクモードということになる。

e2label /dev/mmcblk0p10 ""
reboot

リブート後は root/root でログインする。

ファームウェアを置くパーティションをフォーマット

yes | mkfs -t ext4 -L DEBIAN /dev/mmcblk0p10
sync

工場出荷イメージの展開

３分ほど掛かる。

mount /dev/mmcblk0p10 /mnt
tar zxf /root/bx1_userland_web1.0.14-1.tgz -C /mnt 2> /dev/null
umount /mnt
rm -f /root/bx1_userland_web1.0.14-1.tgz

ストレージ併用モードで起動

e2label /dev/mmcblk0p10 DEBIAN
reboot

Wi-Fiに接続できない場合

Debian GNU/Linux からWi-Fi接続できない場合、Intel Edison の組み込みLinuxである Yocto Linux から接続する。

PCとシリアル接続し、次の操作を行う。

1. 電源を落とした状態にする
2. INITスイッチを押しながら電源スイッチを押し続け、LEDが一瞬点滅したら電源スイッチを離す

******* PSH loader *******
PCM page cache size = 192 KB
Cache Constraint = 0 Pages
Arming IPC driver ..
Adding page store pool ..
PagestoreAddr(IMR Start Address) = 0x04899000
pageStoreSize(IMR Size)          = 0x00080000

*** Ready to receive application ***

と表示されたら、スペースキーを連打し、bootプロンプトになったら、次のコマンドを入力。

boot > run bootYocto

デフォルトの低消費電力モードではシリアルコンソールの１文字目を取りこぼす場合があるため、シリアル通信の電源を常時ONにする。

echo on > /sys/devices/pci0000:00/0000:00:04.3/power/control

既存Wi-Fiに接続する。

wpa_passphrase [SSID] [パスフレーズ] > /etc/wpa_supplicant/wpa_supplicant.conf
wpa_supplicant -i wlan0 -c /etc/wpa_supplicant/wpa_supplicant.conf &
udhcpc -i wlan0
