マイクロサーバ OpenBlocks IoT BX1 の電源が突然切れることがあった。
屋外に設置しているため、放熱が間に合わずにCPUが熱暴走した可能性もあるので、CPUの温度を定期的に Twitter でツイートさせてみたという話。
予備知識
OpenBlocks IoT BX1とは
SoCベースのAtomプロセッサ Intel Edison を搭載し、Raspberry Pi のようなシングルボードコンピュータとしての役割も果たすIoTゲートウェイである。
デュアルコアCPU（500MHz×2）、1GBのRAM、4GBのFlashROMを備え、USBの5V給電でもLinuxがサクサク動く。
無線通信は、Wi-Fi、Bluetooth（BLE通信モジュール内蔵）、3G SIMに対応する。
有線はBX1コネクタを介し、USB、RS-232C、RS-485、GPIO（汎用入出力）、Ethernet等に対応する。
▲ 標準SIM（miniSIM）サイズのSIMカードを装着できる。
CPUの熱暴走とは
CPUは高負荷になると電圧を高めて動作周波数を引き上げる。これが発熱の原因。
ただし現在のCPUにはフェイルセーフ（保護機構）があるので発熱による損傷の心配は無い。CPU温度が上がり続けると、クロック信号の供給を間引くスロットリング状態になり、自動的に温度を下げようとするのだ。スロットリングをしても冷却が間に合わなければCPUは停止する。これはシャットダウンのような安全な停止ではなく、強制的に電源が切れてしまうのでログには何も残らない。当然、作業中のデータは失われる。
CPU温度は70℃を超えると危険、高くても80℃までと言われている。
設定方法
BX1のアクセスポイントに接続
OpenBlocksのWi-FiにはクライアントモードとAPモードがあり、クライアントモードでは既存Wi-Fiに接続、APモードではOpenBlocks自らがアクセスポイントとなる。
Bluetooth経由で受けたセンサーデータをクラウドのサーバに送信するため、普段はAPモードでモバイル回線（3G）に接続しているが、開発／メンテナンス時は通信料金節約のため、クライアントモードで既存Wi-Fiからインターネットに接続する。
ブラウザからBX1のアクセスポイントとなるURLにアクセスし、WebUIからネットワーク設定を変更する。
BX1のコンソールにログイン
Wi-Fiネットワークのssh接続、もしくは有線シリアルポート接続でBX1にログインする。
BX1は標準で、製造元のぷらっとホーム社が Debian GNU/Linux 7(Wheezy) をインストールしている。
# cat /etc/debian_version
7.8
# cat /etc/issue
Debian GNU/Linux 7 \n \l
なお、緊急時の起動OSとして、インテルがEdisonに標準で搭載する Yocto Linux（組み込み系Linux）も入っている。
準備
Twitter API を呼ぶにはPythonのパッケージを使うのがお手軽なのだが、パッケージ管理ツールpipをapt-getではインストールできない。WheezyがEOL（サポート終了）でリポジトリが参照できなくなっているからだ。
# apt-get install python-pip
/etc/apt/sources.listをarchive.debian.orgに書き替えても良いのだが、今回は環境をあまり変えたくなかったので、
# wget https://bootstrap.pypa.io/get-pip.py
# python get-pip.py
# pip --version
pip 19.2.1 from /usr/local/lib/python2.7/dist-packages/pip (python 2.7)
で直接インストールした。
これでpipが使えるようになったので、REST APIのrequests、OAuth認証のrequests-oauthlibを導入する。
# pip install requests requests-oauthlib
Twitter API限定で使うなら、それ用に特化したtweepyとかTwitterAPIの方が使い易いかもしれない。
スクリプトの作成
という流れになる。
モバイル回線の接続／切断は、ぷらっとホーム社が提供しているシェルスクリプトをそのまま使う。
ツイートするだけのPythonスクリプト
スクリプト実行時に渡された引数をそのままツイートし、ステータスコードを表示して終了するだけだ。200なら正常終了である。
認証情報に渡すAPIキーの取得方法は、@kazupen2018さんの記事、新しくなったTwitterAPIの発行・申請方法を参照して欲しい。
ツイートAPIの仕様は http://westplain.sakuraweb.com/translate/twitter/Documentation/REST-APIs/Public-API/POST-statuses-update.cgi で和訳が公開されている。
import json
from requests_oauthlib import OAuth1Session
import sys
API_KEY = "XXXXXXXXXX"
API_SECRET_KEY = "XXXXXXXXXX"
ACCESS_TOKEN = "XXXXXXXXXX"
ACCESS_TOKEN_SECRET = "XXXXXXXXXX"
twitter = OAuth1Session(API_KEY, API_SECRET_KEY, ACCESS_TOKEN, ACCESS_TOKEN_SECRET)
res = twitter.post("https://api.twitter.com/1.1/statuses/update.json", params = { "status" : sys.argv[1] })
print(res.status_code)
CPU温度を取得しPythonスクリプトに渡す
lm-sensorsというツールで取得しても良いのだが、今回は余計なものを入れたくないのでsysfs経由で取得した。
BX1では/sys/devices/platform/coretemp.0にある。単位はセルシウス度（摂氏）。1000で除すること。
#!/bin/bash
/var/webui/scripts/mobile_control.sh con 1 # モバイル回線(3G)の接続
sleep 3
TM=`date "+%H:%M"`
X0Y2=`awk '{ printf "%3.3f", $0 / 1000 }' < /sys/devices/platform/coretemp.0/temp2_input`
X0Y3=`awk '{ printf "%3.3f", $0 / 1000 }' < /sys/devices/platform/coretemp.0/temp3_input`
/usr/bin/python `dirname $0`/tweet.py "$TM///$X0Y2/$X0Y3"
/var/webui/scripts/mobile_control.sh coff 1 # モバイル回線(3G)の切断
時刻も同時にツイートしているが、これは「同じツイートを連続で投稿できない」という仕様への対策だ。
自動実行
cronで30分ごとに実行するよう登録した。
22,52 * * * * /home/mindwood/post.sh > /dev/null 2>&1
実行結果

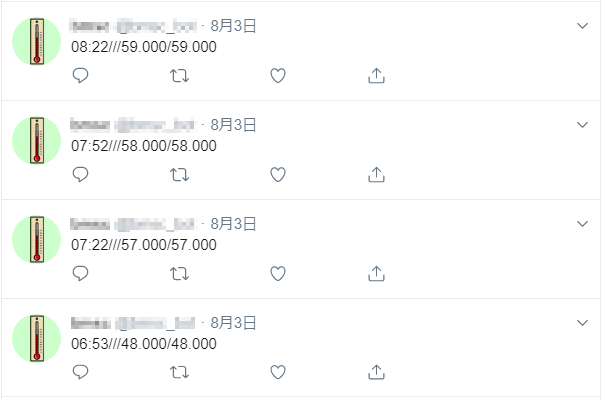

Twitterから確認。温度が２つ出力されるのはデュアルCPUだからだ。
