【隣接行列】令和元年秋期 基本情報技術者試験 午前問3の解き方

Posted at

きっかけ

今年の基本情報技術者試験に隣接行列の問題が出題されました。
ちょうど読んでいた蟻本にグラフの説明が載っていたので、まとめてみました。

グラフとは

物や状態といった対象同士の結びつき方を表すための表現法。
グラフは頂点(ノード)と辺(エッジ)からなります。

辺に向きがないグラフを無向グラフ、辺に向きがあるグラフを有効グラフといいます。

Untitled Diagram.jpg

#隣接行列と無向グラフ
隣接行列では|V|×|V|の二次元配列gでグラフを表現します。g[i][j]はi番目の頂点とj番目の頂点の関係を表すことができます。

無向グラフの場合は「i番の頂点とj番目の頂点が辺で結ばれているか」の情報さえあればいいので、g[i][j]とg[j][i]の値を頂点iと頂点jが辺で結ばれているなら1、そうでなければ0となることで無向グラフを表現します。

有向グラフでは頂点から頂点へ方向を表すため、g[i][j]=g[j][i]とはならない。
⇒無向グラフではg[i][j]=g[j][i]となります。
行列に対角線を引くと対象になり、同じ内容になります。

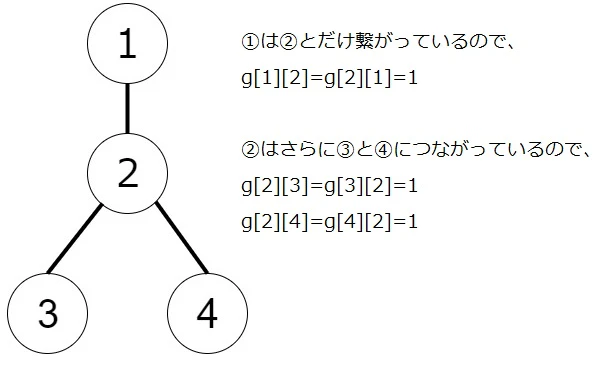

例 4×4の隣接行列

i \ j 1 2 3 4
1 0 1 0 0
2 1 0 1 1
3 0 1 0 0
4 0 1 0 0

例 上記の無向グラフ


#令和元年秋期 基本情報技術者試験 午前問3
【問題】

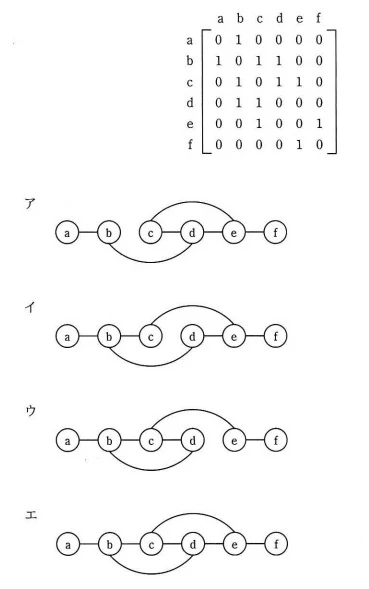

 ノードとノードの間にエッジの有無を、隣接行列を用いて表す。ある無向グラフの隣接行列が次の場合、グラフで表現したものはどれか。ここで、ノードを隣接行列の行と列を対応させて、ノード間にエッジが存在する場合は1で、エッジが存在しない場合は0で示す。


【解き方】
左からノードの繋がりを確認して、不正解を除外していく。
・[b][c]=[c][b]=1、[b][d]=[d][b]=1より、ノードbはノードcとdに繋がっている。
 ⇒ 選択肢:ア 不正解
・[c][d]=[d][c]=1、[c][e]=[e][c]=1より、ノードcはノードb以外にdとeに繋がっている。
 ⇒ 選択肢:イ 不正解
・ノードdはbとc以外に繋がりはない。
 ⇒ 選択肢:エ 不正解

 ⇒ 答え 選択肢:ウ

読んでいた本

[プログラミングコンテストチャレンジブック [第2版]](https://www.amazon.co.jp/dp/B00CY9256C/ref=dp-kindle-redirect?_encoding=UTF8&btkr=1"プログラミングコンテストチャレンジブック [第2版]")

最後に

前回より間が空きましたが、今回が2回目の記事になります。
時間があれば、実際にプログラミングをしてから記事を加筆します。

記事の内容に誤りや問題等がありましたら、訂正します。

よければコメントお願いします。
