TabLayoutの「選択されていないインジケーター」にも色を付けるには

このTabLayoutのデザイン、どう作りますか？

（🚨 Composeではなく、Android Viewで実装します）

このタブのUI、みなさんならどのように実装しますか？

なんの変哲もないタブのように見えますが、よく見ると、選択していないタブにもインジケーター(というかボーダー)が付いています。

選択されていないインジケーターにはグレーのインジケーターが付いており、選択されたインジケーターにはブラックのインジケーターが付いているというデザインです。

TabLayoutのインジケーターに好きな色を設定する方法

まず初めに、選択されているタブのインジケーターに色を設定する方法を説明します。

これは公式ドキュメントにやり方が書かれてる通りです。
参考：TabLayout_tabIndicatorColor

TabLayoutではtabIndicatorColorという属性が用意されています。

RelatedMethodにsetSelectedTabIndicatorColor(int)と書かれてあるとおり、xml側でtabIndicatorColorを設定すると（おそらく）内部的にsetSelectedTabIndicatorColorメソッドが呼ばれます。

命名からも分かる通り、選択されたTabのインジケーターの色を変更します。

 <com.google.android.material.tabs.TabLayout
    android:id="@+id/dialog_tab_layout"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    app:tabIndicatorColor="@color/black"　　　// TIPS: ここでインジケーターの色を指定
    （以下略）
 />

選択されていないTabにインジケーターをつける方法

では、選択されていないTabのインジケータも同様にして色をつけることができるのでしょうか。

ドキュメントを見てもない？！

TabLayoutで使える属性は公式ドキュメントを開くと右端のXML attributesというコーナーにずらりと並んでいます。

その中でもTabのIndicatorに関係がありそうなのは赤枠の部分ですが、やりたいことができそうな属性はないようです。

工夫してなんとかする

Tabの下にボーダーを配置するようなdrawableを作成して、TabLayoutのbackgroundに設定します。

• xml

<com.google.android.material.tabs.TabLayout
    android:id="@+id/dialog_tab_layout"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@drawable/dialog_tab_indicator_border" // こんな感じ
    ...
/>

• dialog_tab_indicator_border

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:top="-2dp" android:right="-2dp" android:left="-2dp">
        <shape>
            <solid android:color="@android:color/transparent" />
            <stroke
                android:width="2dp"
                android:color="@color/gray" />
        </shape>
    </item>
</layer-list>

<shape>タグでは図形の形を決められます。
例えば、<shape android:shape="ring">とすると丸い図形が描けます。今回shapeタグの中でshapeの設定はしていませんが、デフォルトで四角形になります。なのでここで描かれる図形は四角形です。

<solid>は背景色を設定します。今回は"@android:color/transparent"なので、図形の背景色は透明です。

<stroke>は図形の枠線を表現します。width="2dp"とあるので、図形の枠線の太さは2dpです。
そして枠線の色は今回はグレーにしています。

そして最後に<item android:top="-2dp" android:right="-2dp" android:left="-2dp">部分です。
ここは、layer-listに対してpaddingを設定しています。

<shape>で描画した長方形はlayer-listという入れ物に沿って作成されます。
<item android:top="-2dp" android:right="-2dp" android:left="-2dp">ではlayer-listと作成した四角形との間にpaddingを設定します。"-2dp"とあるように、負の値を設定することによって、図形の枠がlayer-listの外側に配置されて見えなくなります。

itemタグ内でのpaddingの設定が0dpのとき	+2dpのとき	-2dpのとき
layer-listの中ピッタリに四角形がある	layer-listより2dp内側に四角形がある	layer-listより2dp外側に枠線がでる（見えなくなる）

今回は、topとrightとleftに負のpaddingを当てているので、上と左右の枠がなくなって長方形の下だけにボーダーが見えるようになっています。

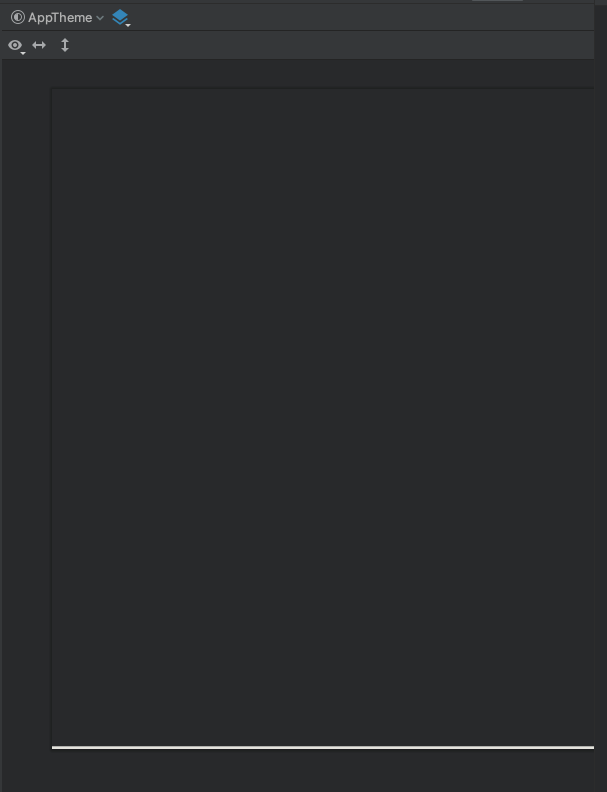

よって、最終的には次の画像のような 背景色が透明の四角形の下にだけボーダーが表示されている図形 が描画されます。

（ かなり分かりにくい画像ですね）

あとは先にも説明した通りこれをTabLayoutのbackgroundに設定して完成です〜

おわり

今回は選択されていないインジケーターにも色をつける方法を解説させていただきましたが、いかがでしたでしょうか。
ポイントは負のpaddingを設定することで余分な枠を消し、四角形の底辺部分にだけボーダーを残すようなdrawableを作成したところです！

何か１つでも皆さんの日々の開発にお役に立てれば幸いに思います！
