Mbedドライブへbinコピー後に自動リセット

More than 1 year has passed since last update.

12月5日、SeeedはArmが主催するMbed Connectの、Workshop「Arm MbedでセルラーIoTを実装してみよう」での出来事。


Wio 3G(+microSD)とMbedオンラインコンパイラを使って、ハンズオンテキストに沿って進めるセルフハンズオンでした。

参加者から
「テキスト間違ってるよ。リセットの記述が合っていない。」
という指摘が。

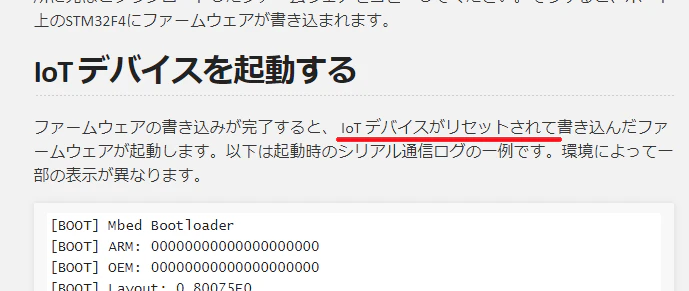

1箇所は、

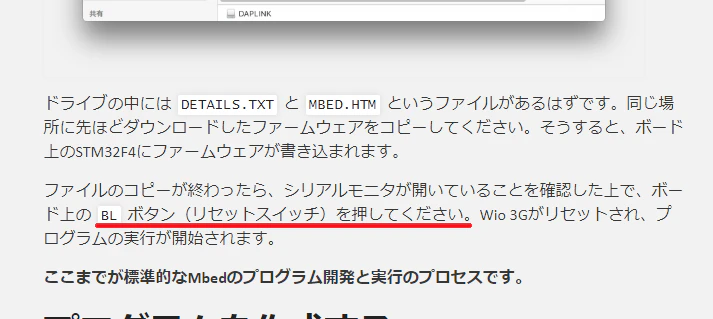

で、もう1箇所は、

...確かに間違っていました。スイマセン。

じゃあ、正しいのはどっちだ!?という話になったときに、

参加者A「リセットされなかったから、BLボタンを押した。」
参加者HOGE「勝手にリセットされたぞ。」

んん?
どういうこと?

...

あぁ、Wio 3Gが1台調子悪かったので、代わりにわたしが使っているWio 3Gを出したのが原因でした。(それを参加者HOGEさんが使っていたというわけ)
普段使いしているやつで、ちょっと設定が違うので自動リセットされたんですエヘヘ。

デフォルトは手動リセット

プログラムをコンパイルしてデバイスで実行するとき、.binファイルをMbedドライブにコピーしますが、このときMbedインターフェースチップ(DAPLink)は.binをターゲットMPUのフラッシュ領域に書き込みします。書き込んだ後は停止したままなので、BLボタンをクリックして、ターゲットMPUを起動(再起動?)させる必要があります。

リモートでリセット操作

でも、物理ボタンのBLボタンをクリックするのって面倒ですよね?
ちょっと手を伸ばさないといけないし、、、基板を壊さないように慎重に扱わないといけないですし。

実は、DAPLinkの仮想シリアルポートにbreak信号を送る、という手法でキーボードから手を放さずにリセット操作することができるんです!

詳細は、、、こちらに記事があるのでご覧ください。

自動リセット

さらに、DAPLinkを設定変更すると、Mbedドライブに.binファイルをコピーした後、自動でリセットさせることが可能なんです!!!

やり方は簡単。
パソコンにauto_on.cfgという名前のファイルを作って、Mbedドライブにコピーしてください。
たったこれだけ。

詳細は、、、ここにあります。

お好みのリセット手段をお楽しみください♪

matsujirushi
SeeedKKの中の人。Microsoft MVP for Windows Development。
http://matsujirushi.hatenablog.jp/
