Wio Terminal RTLファームウェアのアップデート手順（Windows）

Last updated at Posted at 2020-11-06

Wio Terminalには、メインとなるCPU（ATSAMD51P19）とワイヤレス通信用CPU（RTL8720DN）が搭載されていて、それぞれにフラッシュメモリがあります。（参考：Wio Terminalのアーキテクチャ）
ワイヤレス通信用CPUのプログラム（RTL8720 Firmware）をフラッシュメモリに書き込むのに、ちょっとした操作が必要なので、、、Windowsの場合の手順を書いておきます。

ダウンロード

RTL8720ファームウェアと書き込みツール、書き込み時にメインCPUに書いておくファームウェアをダウンロードしてください。

解凍

RTL8720ファームウェア（と書き込みツール）はZIP圧縮されているので、適当なフォルダに解凍してください。

メインCPUにファームウェアを書き込む

書き込みツールがRTL8270と通信できるよう、通信を中継するファームウェアをメインCPUに書いておく必要があります。
Wio Terminalをブートローダーモードに切り替えて、PCに表示されたArduinoドライブにCPUに書いておくファームウェア（.UF2ファイル）をコピーしてください。

  1. Wio Terminalをすばやく2回リセット操作してブートローダーモードにしてください。
  2. 正しくブートローダーモードになると、PCにArduinoという名称のドライブが現れます。
  3. ArduinoドライブにCPUに書いておくファームウェア（.UF2ファイル）をコピーしてください。
  4. 正常にコピーされると、Wio Terminalが自動的に再起動して、液晶に「Burn RTL8720 fw」と表示されます。

RTL8720のフラッシュメモリを消去

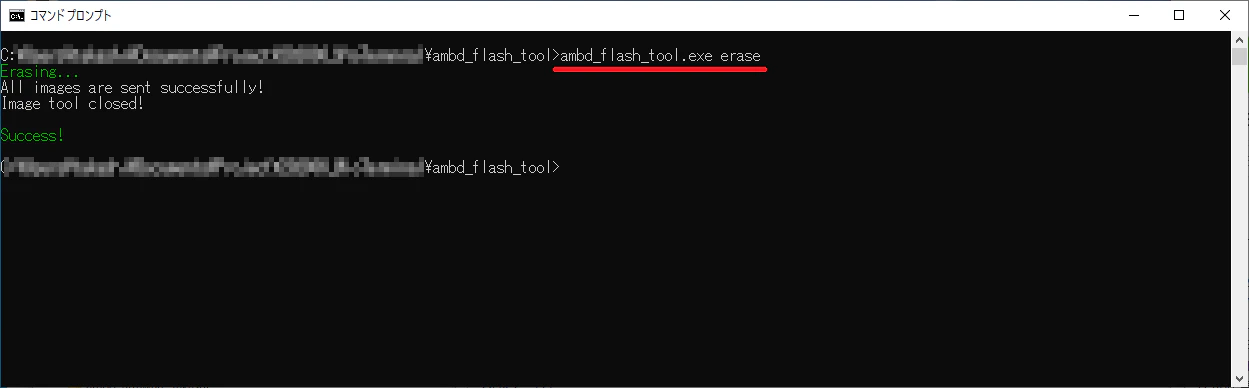

ambd_flash_tool.exe eraseコマンドでRTL8720のフラッシュメモリを消去してください。


RTL8720のフラッシュメモリへRTL8720ファームウェアを書き込む

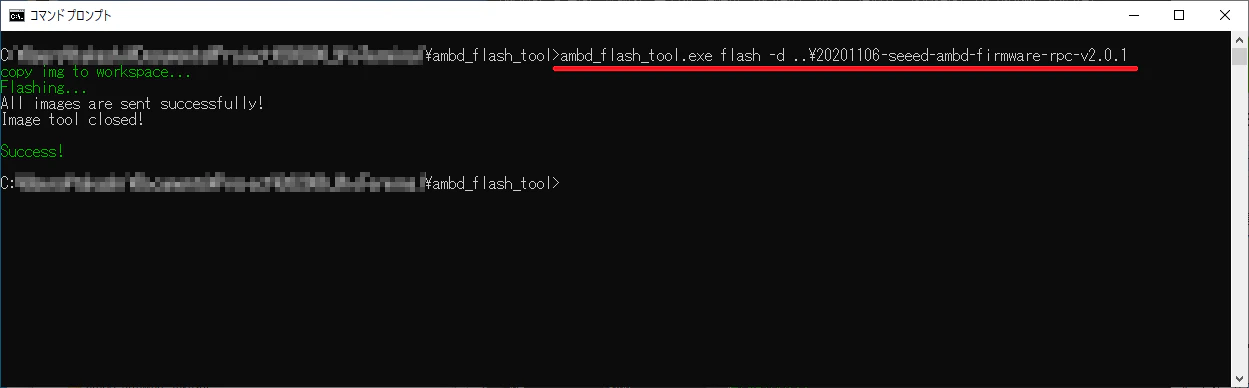

ambd_flash_tool.exe flashコマンドでRTL8720ファームウェアを書き込んでください。-dオプションでRTL8720ファームウェアのフォルダ指定を忘れずに。


参考資料
