06ArduinoとモータドライバDRV8835を繋いでDCを動かしてみる

##モータドライバIC＜DRV8835＞
今回は、Arduinoを使ってモータ制御します。
過去にFETを使って簡単にモータを制御してみました
(04ArduinoでDCモータを簡単に回してみる)
が、回転方向を制御しようとすると、Hブリッジ回路を作る必要があり、若干回路が複雑になります。
Hブリッジ回路の詳しい説明は、次のサイトにて詳しく紹介されていますので、ありがたく紹介させていただきます。Hブリッジ回路によるブラシ付DCモータの駆動:原理
Hブリッジ回路内蔵のモータドライバICを利用することで簡単にモータの回転方向、速度を制御することが出来ます。
難点は、市販されているICの多くは最大３A程度までのものでうす、大電流に対応するモータドライバはFETやIGBTを使って自作するか、市販されている基板を購入します。

今回は秋月電子でDIP基板のキットを購入しました。
DRV8835使用ステッピング＆ＤＣモータドライバモジュール
説明に「２個（並列接続時は１個）のＤＣモータ、あるいは１個の２相バイポーラステッピングモータを駆動できます。」
とありますが、内部にHブリッジ回路が2個あります。今回は、並列（入力と出力を2回路共通に接続）に接続して1個の小型DCモータを回します。

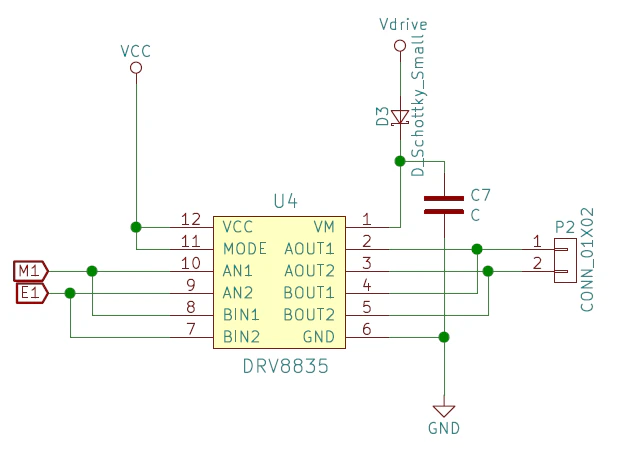

##接続図

＜補足＞
VCC・・・ロジック電源
Vdirve・・・モータ電源　今回はUSBから+5V給電
P2・・・モータ接続端子
M1・・・回転方向制御端子　ArduinoのGPIOPINに接続（どこでも大丈夫）
E1・・・PWM入力端子（イネーブル）ArduinonのPWM出力PINに接続

GNDはArduinoボードと共通にします。
ショットキーバリアダイオードは、必要ではありません。

##結線

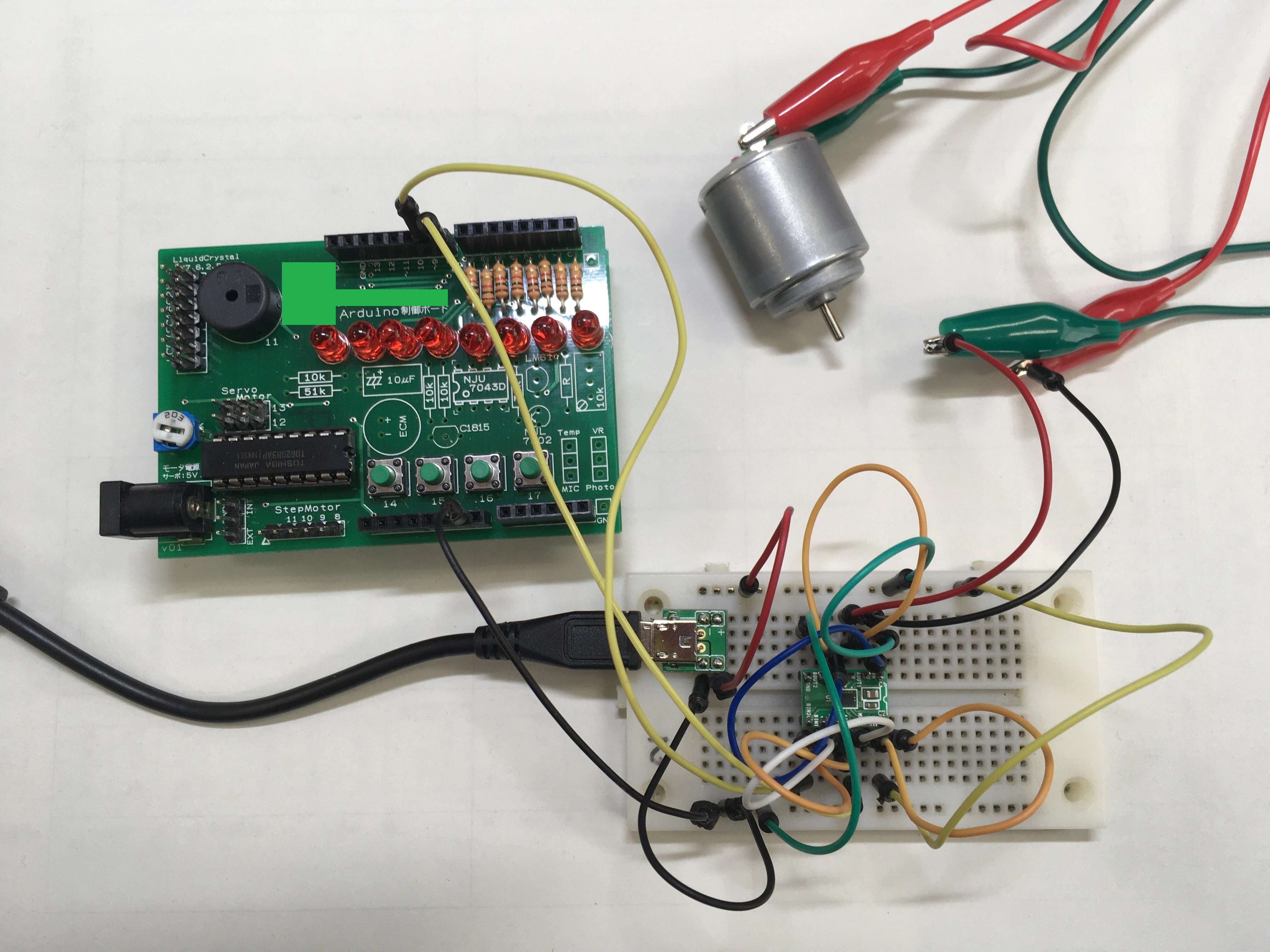

ブレッドボードに結線してみました。

またもぐちゃぐちゃですみません。
基板がDIP12Pと大きさが同じで、便利です。

##基本プログラム

Robot19

#define  E1  9
#define  M1  8
void setup()
{
  pinMode( M1, OUTPUT);
}
void loop()
{
  digitalWrite(M1,HIGH);
  analogWrite(E1, 125);   //PWM Speed Control
}

＜説明＞
digitalWrite(M1,HIGH); 回転方向を指定しています。HIGH→LOWで逆回転になります。
analogWrite(E1, 125); PWM出力です。引数125が回転数に値します。255で100％となるはずです。

このプログラムでは、電源を入れマイコンが起動した瞬間にモータも動き出します。
次のプログラムでは、スタートスイッチ＆ストップスイッチを追加します。

##スイッチ追加

Robot19

byte ON_flag=0;
#define  E1  9
#define  M1  8

void setup()
{
  pinMode( M1, OUTPUT);
  pinMode(14, INPUT_PULLUP);
  pinMode(15, INPUT_PULLUP);
}
void loop()
{
  //スタートスイッチとストップスイッチを監視する
  //スタートスイッチ
  if(digitalRead(14) == 0)
    ON_flag = 1;
  //ストップスイッチ
  if(digitalRead(15) == 0)
    ON_flag = 0;

    if(ON_flag){//flagが１ならモータon
      digitalWrite(M1,HIGH);
      analogWrite(E1, 125);   //PWM Speed Control
   }
    else{ //flagが０ならモータoff
      digitalWrite(M1,HIGH);
      analogWrite(E1, 0);   //PWM Speed Control
   }
}

モータを制御するためにどうしても2つ関数（回転方向、PWM）を実行する必要があります。
次のプログラムではこれをまとめたmotor制御関数を利用します。
##モータ制御関数

DCmotor.h

#define  E1  9
#define  M1  8
void DCmotor_init(void);
void DCmotor_set(int accel);

DCmotor.cpp

#include "arduino.h"
#include "DCmotor.h"
void DCmotor_init(void){
     pinMode(M1, OUTPUT);
}
void DCmotor_set(int accel){
   int value;
  if(accel >= 0){
     value = map(accel, 0, 100, 0, 255);
     digitalWrite(M1,HIGH);
     analogWrite(E1, value);   //PWM Speed Control
  }
  else{
     value = map(-accel, 0, 100, 0, 255);
     digitalWrite(M1,LOW);
     analogWrite(E1, value);   //PWM Speed Control
  }
}

＜説明＞
引数　int accel　に対して―100~+100（％）の値でそのままモータの回転（-で逆回転）と速度を指定できるようにします。
例　
DCmotor_set(50); +方向に50%で回転　
DCmotor_set(-20);-方向（逆回転)に20%で回転
DCmotor_set(0); 停止

また、DCmotor_set関数中のmap()は0から100の値を0から255に換算（マッピング）しています。

以上のプログラムを組込んでみました。

Robot19

#include "DCmotor.h"
byte ON_flag=0;

void setup()
{
  DCmotor_init();
  pinMode(14, INPUT_PULLUP);
  pinMode(15, INPUT_PULLUP);
}
void loop()
{
  //スタートスイッチとストップスイッチを監視する
  //スタートスイッチ
  if(digitalRead(14) == 0)
    ON_flag = 1;
  //ストップスイッチ
  if(digitalRead(15) == 0)
    ON_flag = 0;

    if(ON_flag){//flagが１ならモータon
      DCmotor_set(-60);
   }
    else{ //flagが０ならモータoff
      DCmotor_set(0);
   }
}

とても簡単ですが、DCを自在に制御できるようになりました。

##おまけ
モータを+100%~-100%に連続変化させています。

Robot19

byte gr0=1;
int power = 0;

void loop()
{
 if(gr0){
   power++;
   if(power >= 100)
    gr0 = 0;
 }
 else{
   power--;
   if(power <= -100)
     gr0 = 1;
 }
 DCmotor_set(power);
}
