朝のバタバタを解消する。LEDパネル時計を作成！

Last updated at 2023-12-19Posted at 2023-12-19

早く行かないと学校に遅れる！今日雨やで傘持った！？
を言い続けて８年が過ぎました。
これからも言い続ける可能性が高い状況を解消すべく

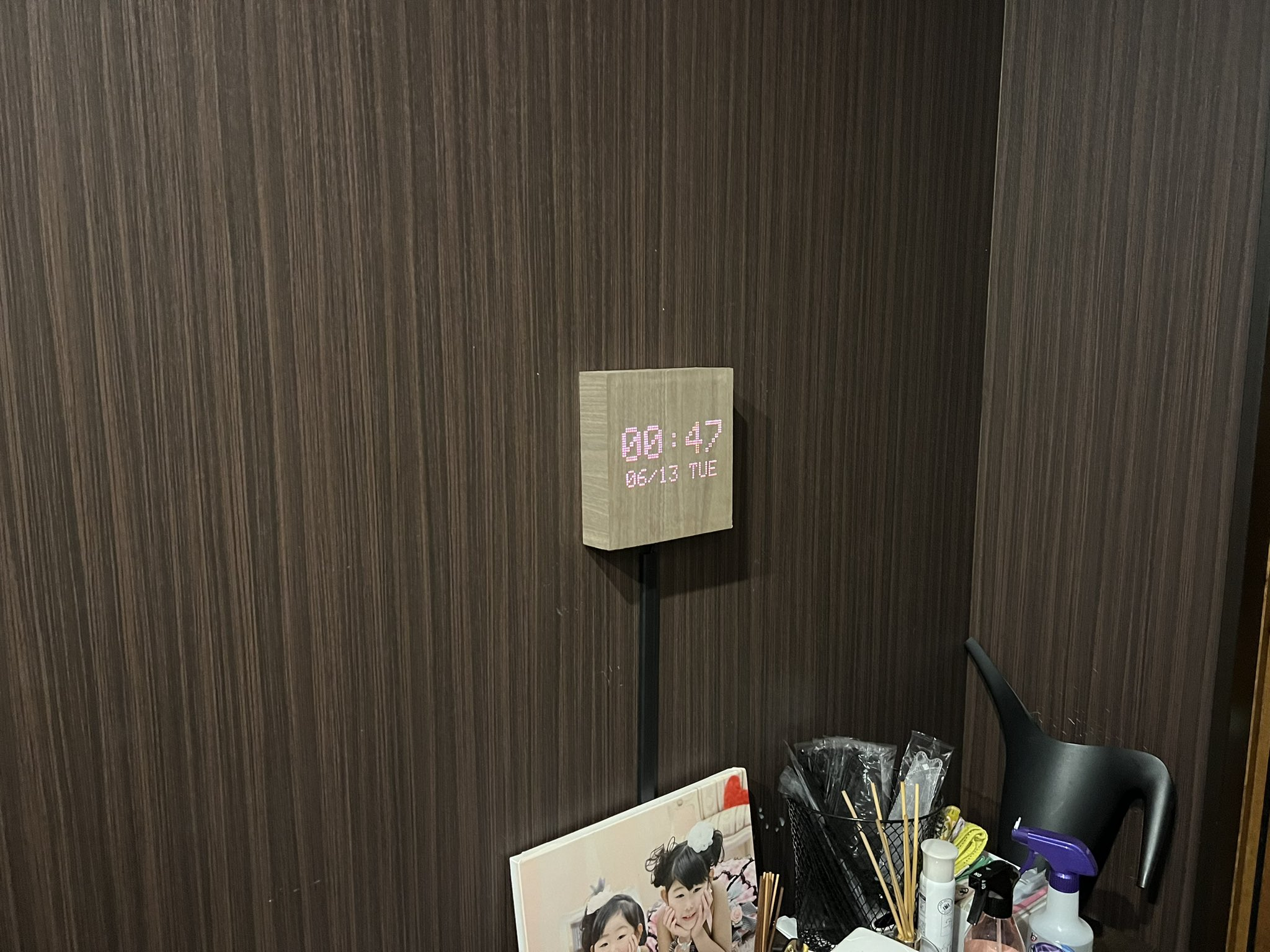

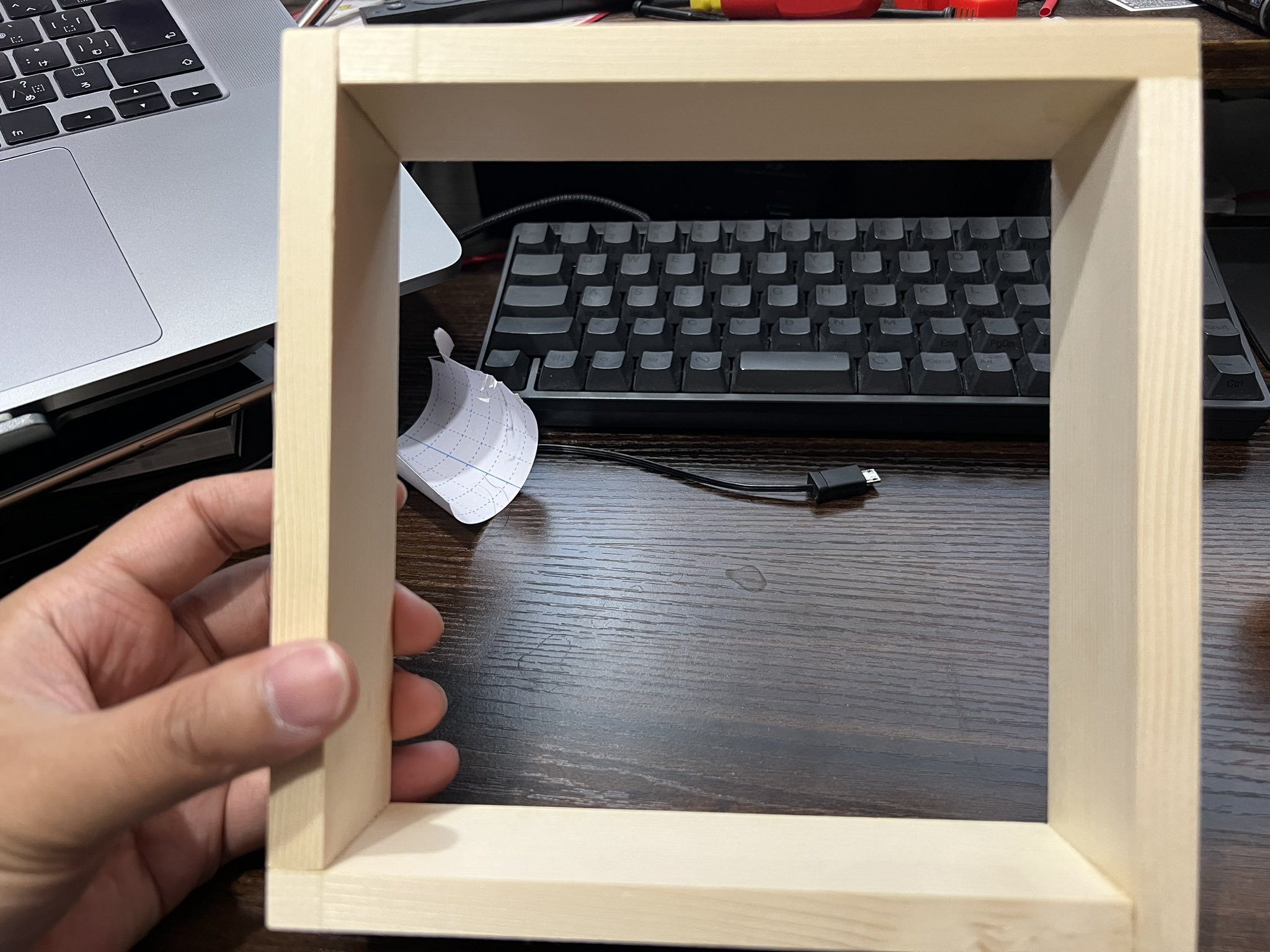

配送ミス品のLEDパネル（端が欠けている・・）を使って玄関前のバタバタを解消する時計を作ってみました。

欲しい機能

とりあえず毎日言ってることを代わってくれる以下の機能を実装することにしました。

時計
時間を見せることで、今何時だよ！とを言わなくても良くする　

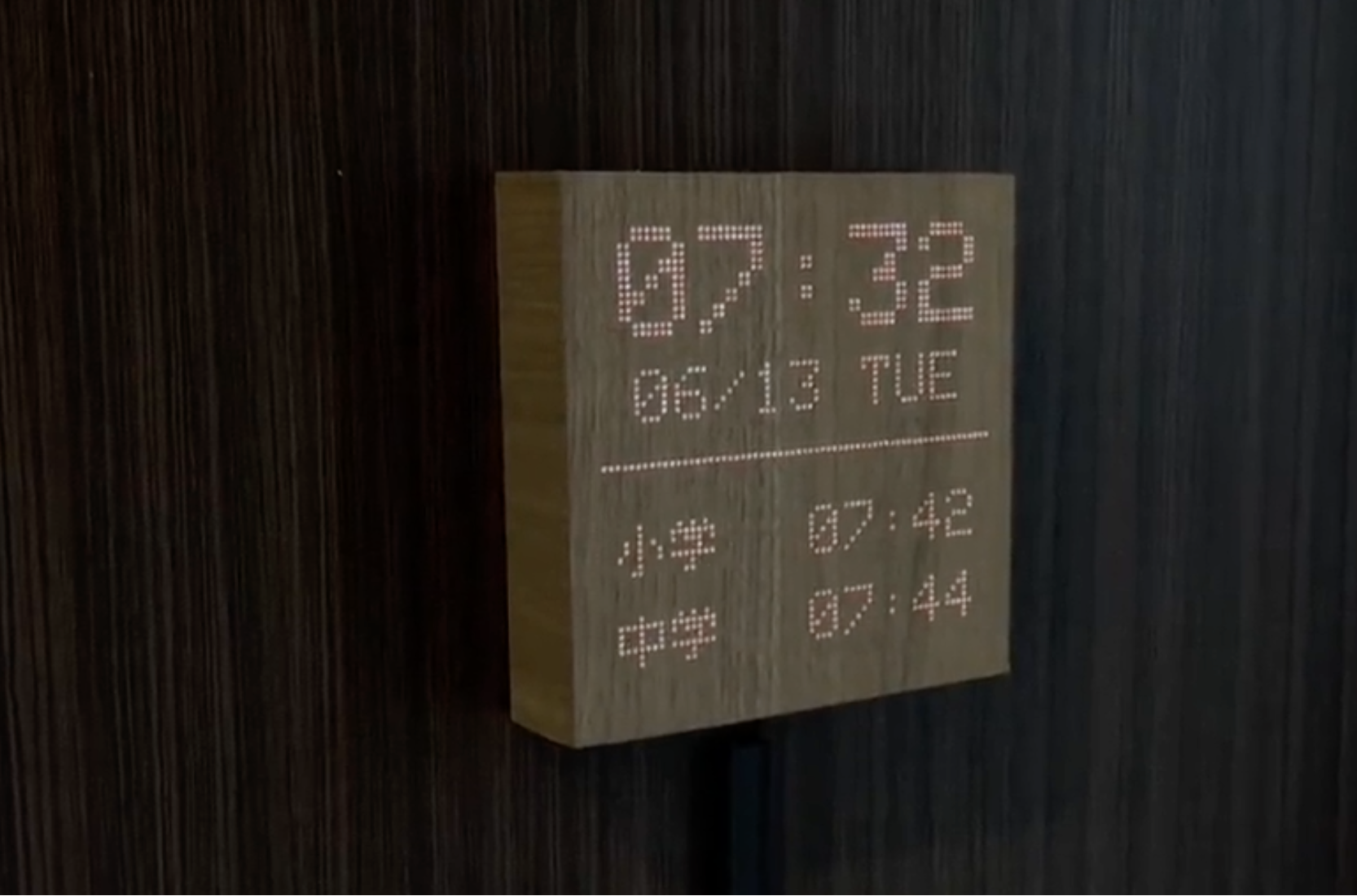

遅刻チェック機能
今家を出たら何時に着くをわかるようにし、遅刻をするよ！を言わなくても良くする

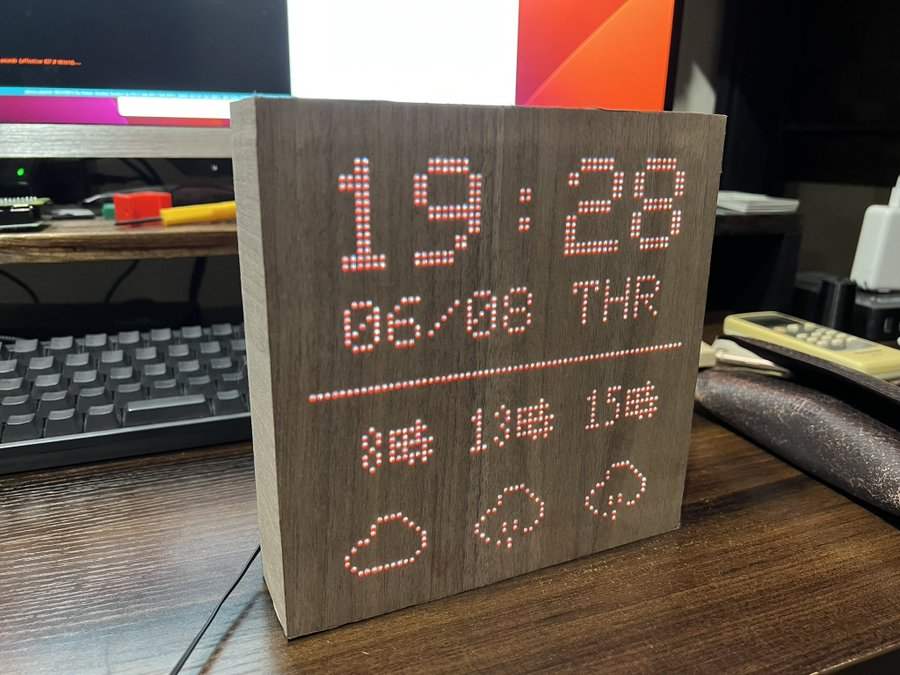

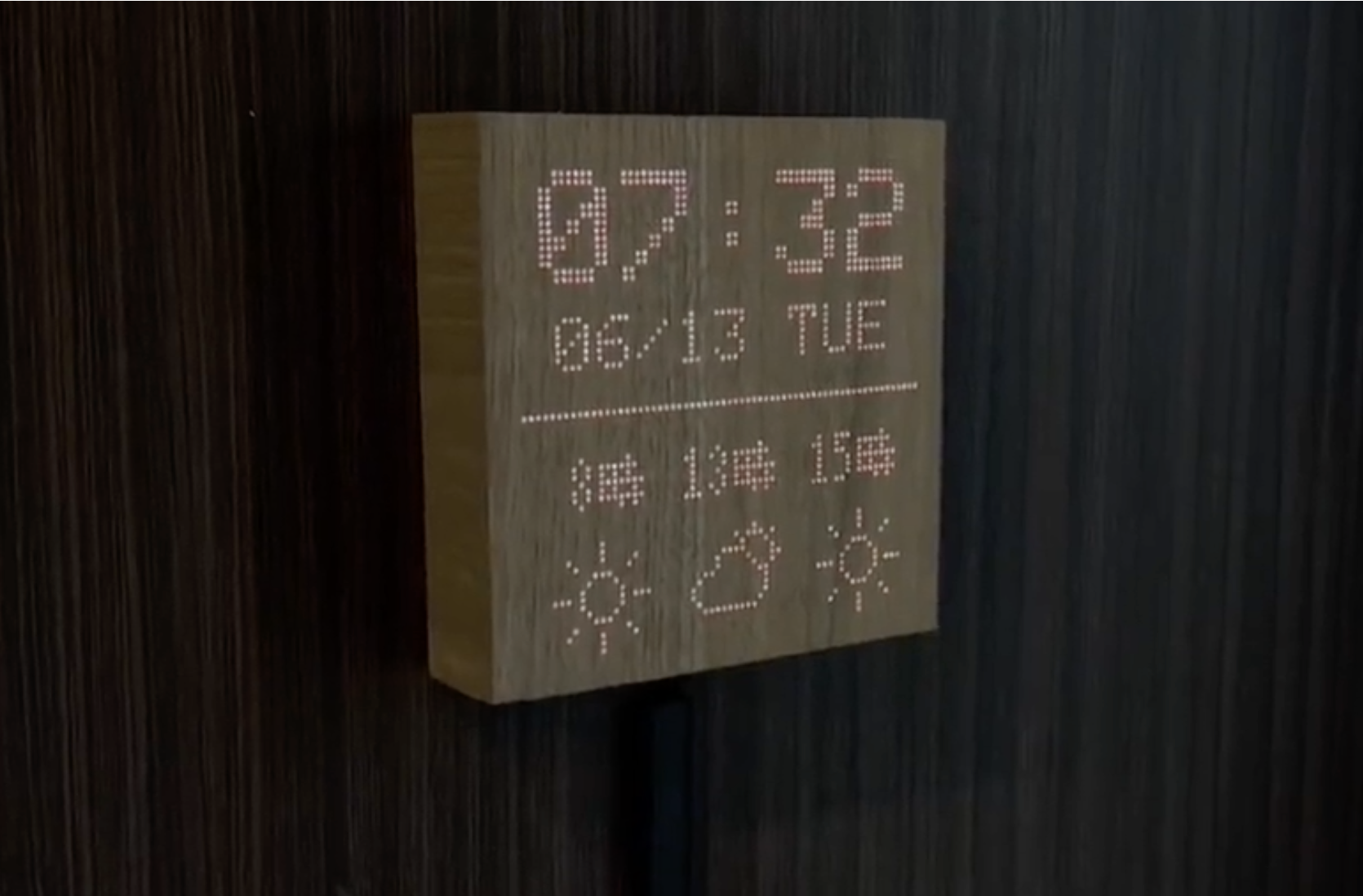

天気予報
下校時間の天気情報を表示し、傘を持て！を言わなくても良くする

システムについて

設定値の変更や、今後の機能拡張をも考え、データはGASから取得することにしました。
システム構成はこのような形に
※ゆくゆくは、あと何分後に家をでたら電車にぴったり間に合う等の機能も入れたい。

お天気情報

お天気情報は、GASを利用してOpen-Meteoから取得！
タイマー設定で、1時間に１度取得し、スプレッドシートに転記しています。

パネル制御

通信も入るのでZero2を予定していましたが、
Python系のライブラリ使用時のちらつきを解消できずにNGとしました・・

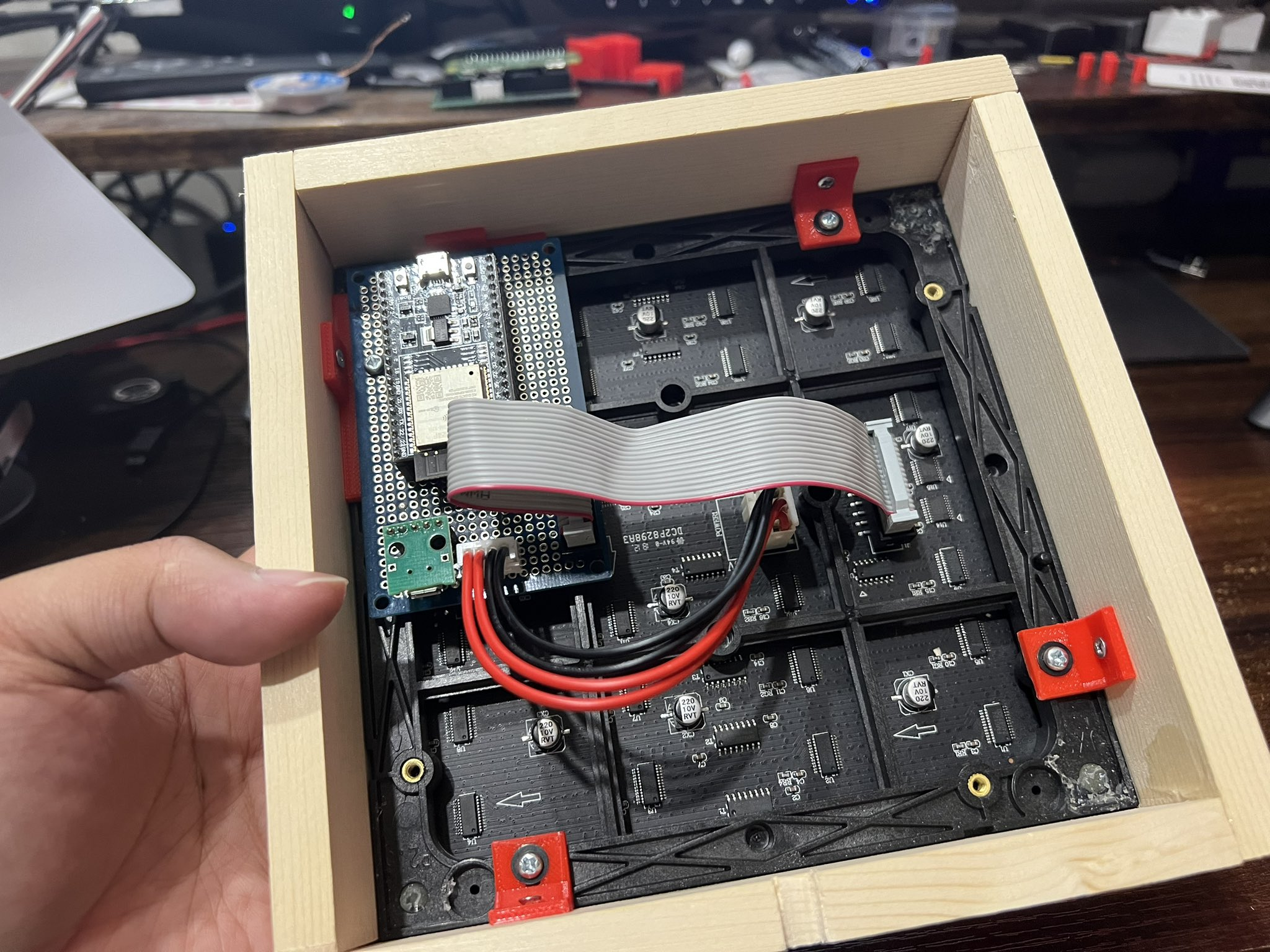

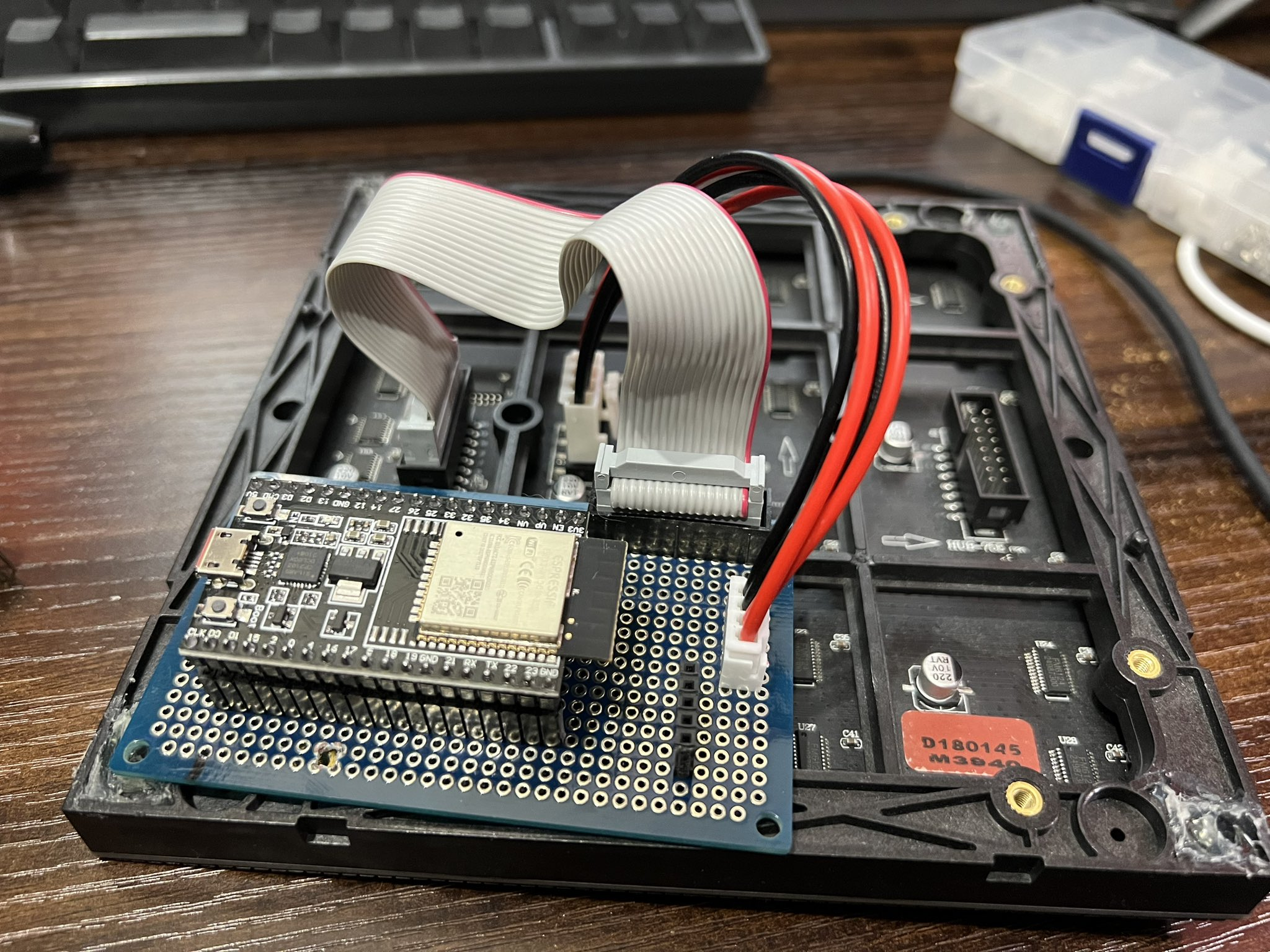

問題がなかったESP32を採用

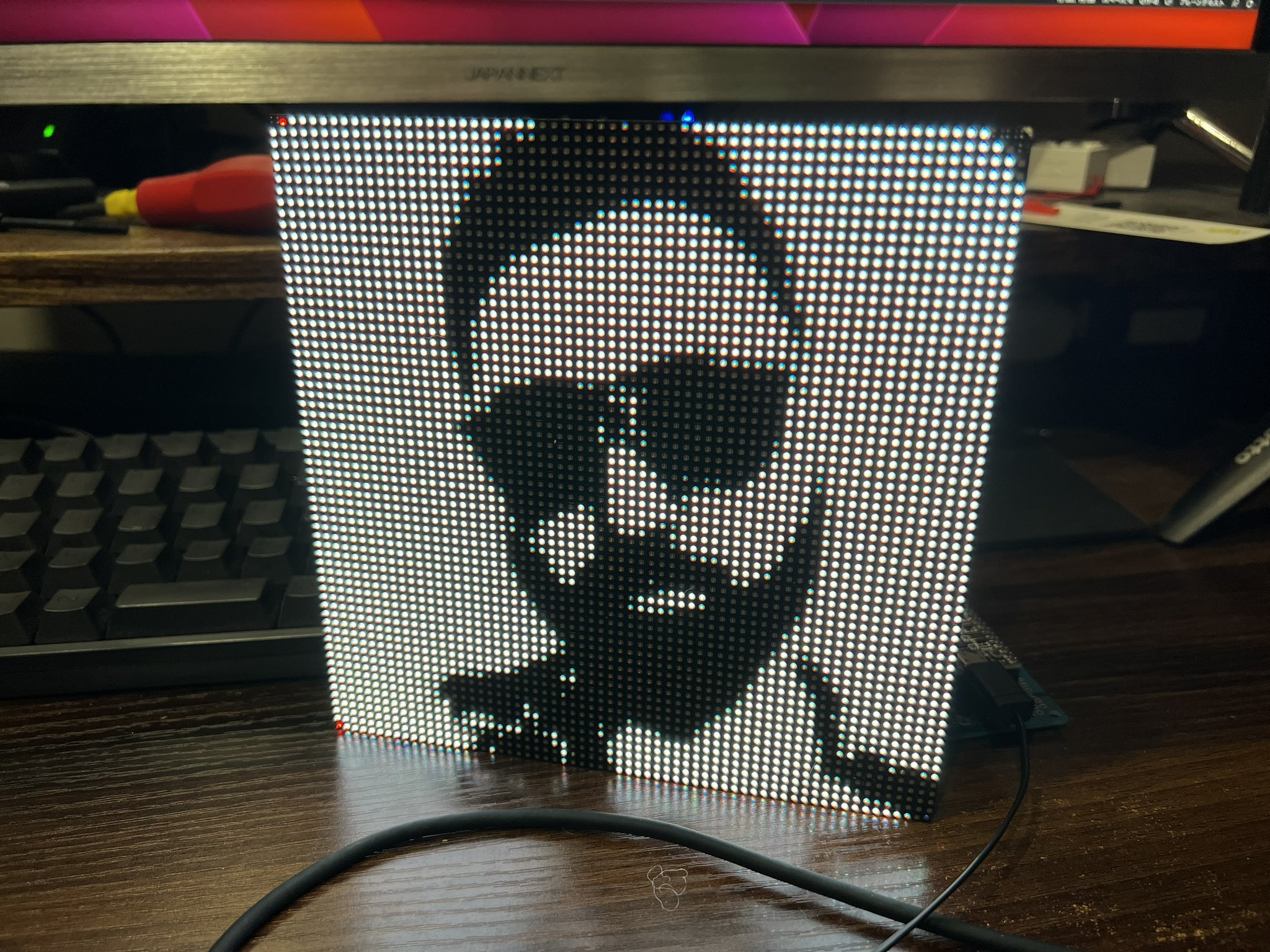

LEDパネルの表示

LEDの制御は、こちらのライブラリを使用。

いろいろ出来上がった後に気づいたのですが、LovyanGFXも使えそうだったので、こちらにしたほうがよかったと後悔してます。

日本語フォントの利用

日本語フォントの表示とかはこちらを参考にさせてもらいました。

メモリ不足の解消

ESP32-WROOM-32D(4MB)において、WiFi系のライブラリと、フォント（SPIFFS）を同時に使うとFlashの不足が判明・・。
マイコンの変更も考えましたが、pertitionsにNO OTAの状態で、APP 1.5MB / SPIFFSを2.5MBを追加することでぎりぎり利用できました。

各メモリの割り振り

esp32/tools/partitions/noota_25g.csv
という名称で以下の情報を追加

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,     0x9000,  0x5000,
otadata,  data, ota,     0xe000,  0x2000,
app0,     app,  ota_0,   0x10000, 0x180000,
spiffs,   data, spiffs,  0x190000,0x260000,
coredump, data, coredump,0x3F0000,0x10000,

Arduino IDEのメニューに追加するため、esp32/boards.txt　に以下の情報を追加

esp32.menu.PartitionScheme.noota_25g=No OTA (1.5MB APP/2.5MB SPIFFS)
esp32.menu.PartitionScheme.noota_25g.build.partitions=noota_25g
esp32.menu.PartitionScheme.noota_25g.upload.maximum_size=1572864

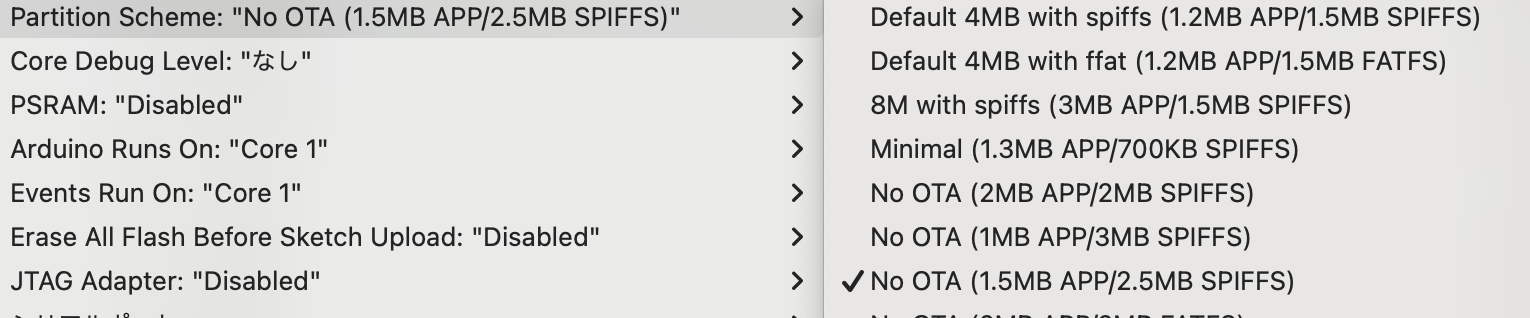

うまく追加できると以下のように項目が増えます。
