【CPUの動作原理】基本情報技術者試験のためのコンピュータの構成

Posted at

※この記事は
「栢木先生の基本情報技術者教室」を参考に学んだことをまとめた記事です。

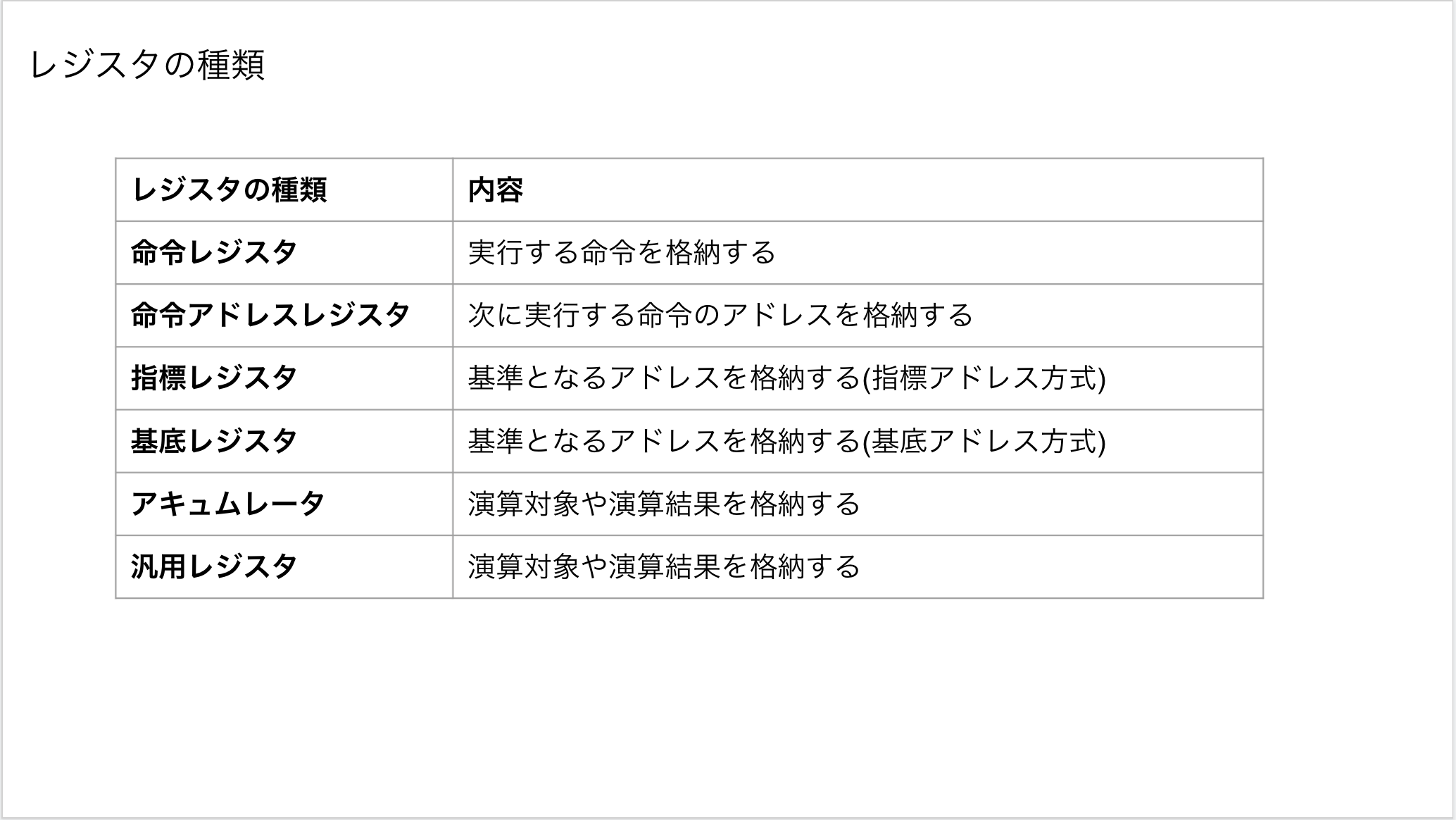

  • レジスタ とはCPUに内臓されている高速な記憶装置のこと

  • 命令語 とは「1」と「0」の機械語のこと

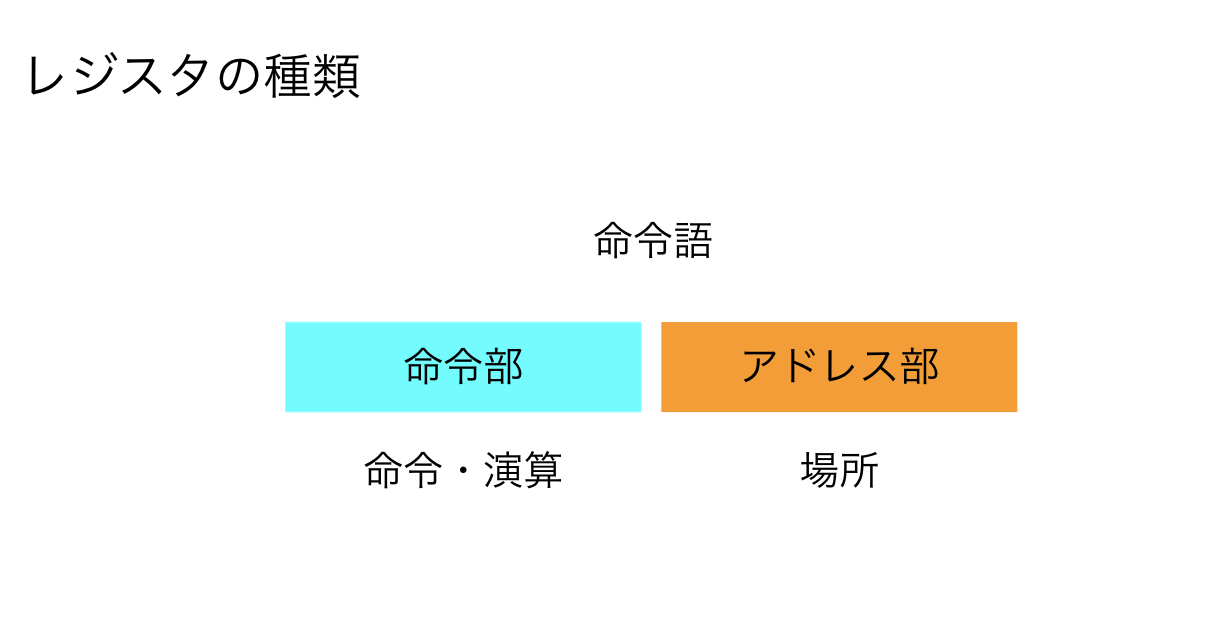

  • 機械語の命令後は、「命令部」と「アドレス部(オペランド部)」で構成されている

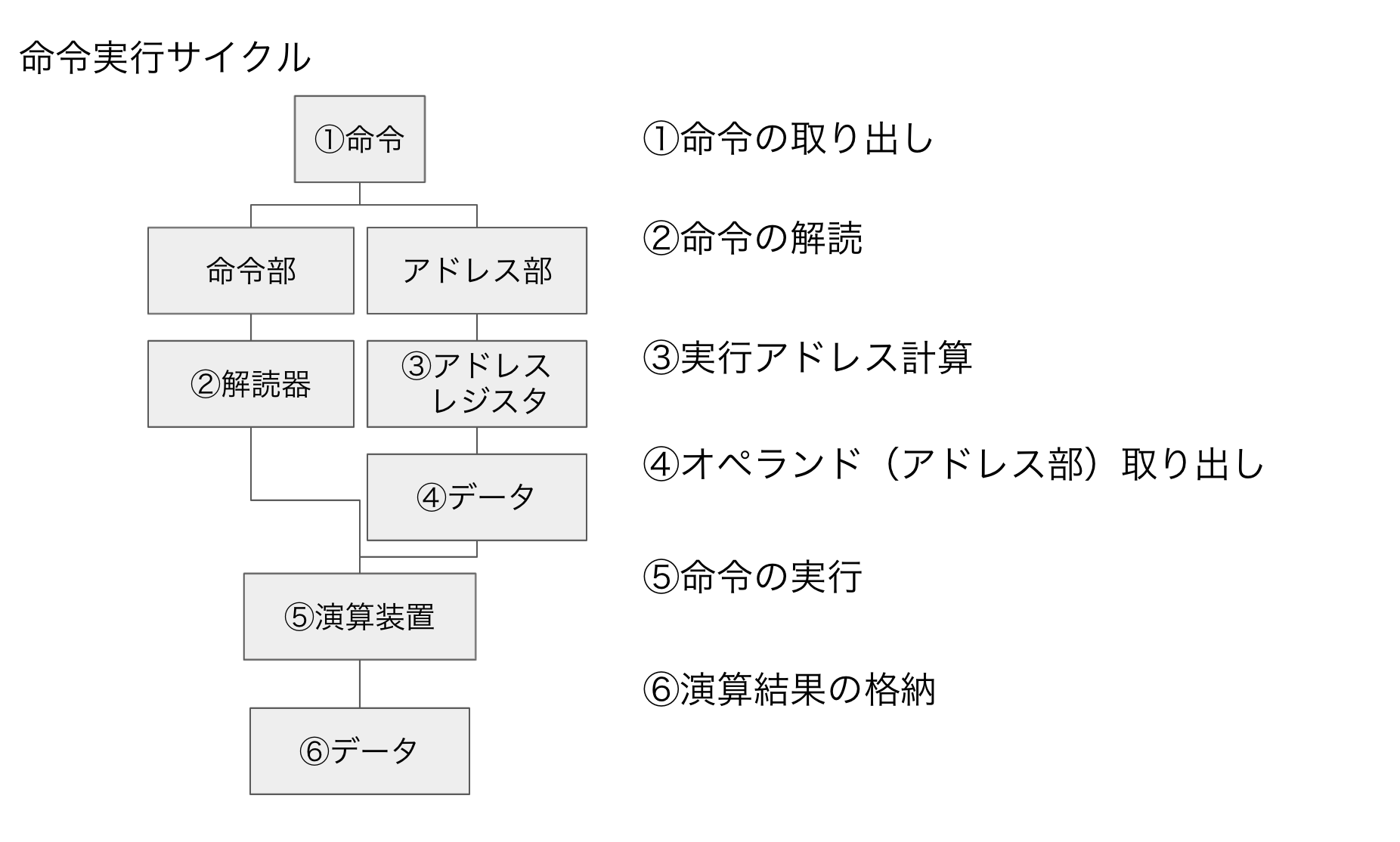

  • 命令実行サイクル
    「命令の取り出し」⇨「命令の解読」⇨「実行アドレス計算」⇨「オペランドの取り出し」⇨「命令の実行」⇨「演算結果の格納」

①命令の取り出し
命令アドレスレジスタを参照、命令が格納されているアドレスの取得。取得したアドレスから命令を取り出し(命令フェッチ)、命令レジスタに格納

②命令の解読
命令レジスタの命令部がデコーダ(解読器)で解読される

③実効アドレス計算
命令レジスタのアドレス部の値はアドレスレジスタに送られ、処理対象データが格納されているアドレス(実効アドレス)を計算する

④オペランドの取り出し
処理対象のデータを取り出し、演算装置に送る

⑤命令の実行
演算装置で演算実行

⑥演算結果の格納
演算結果を格納する

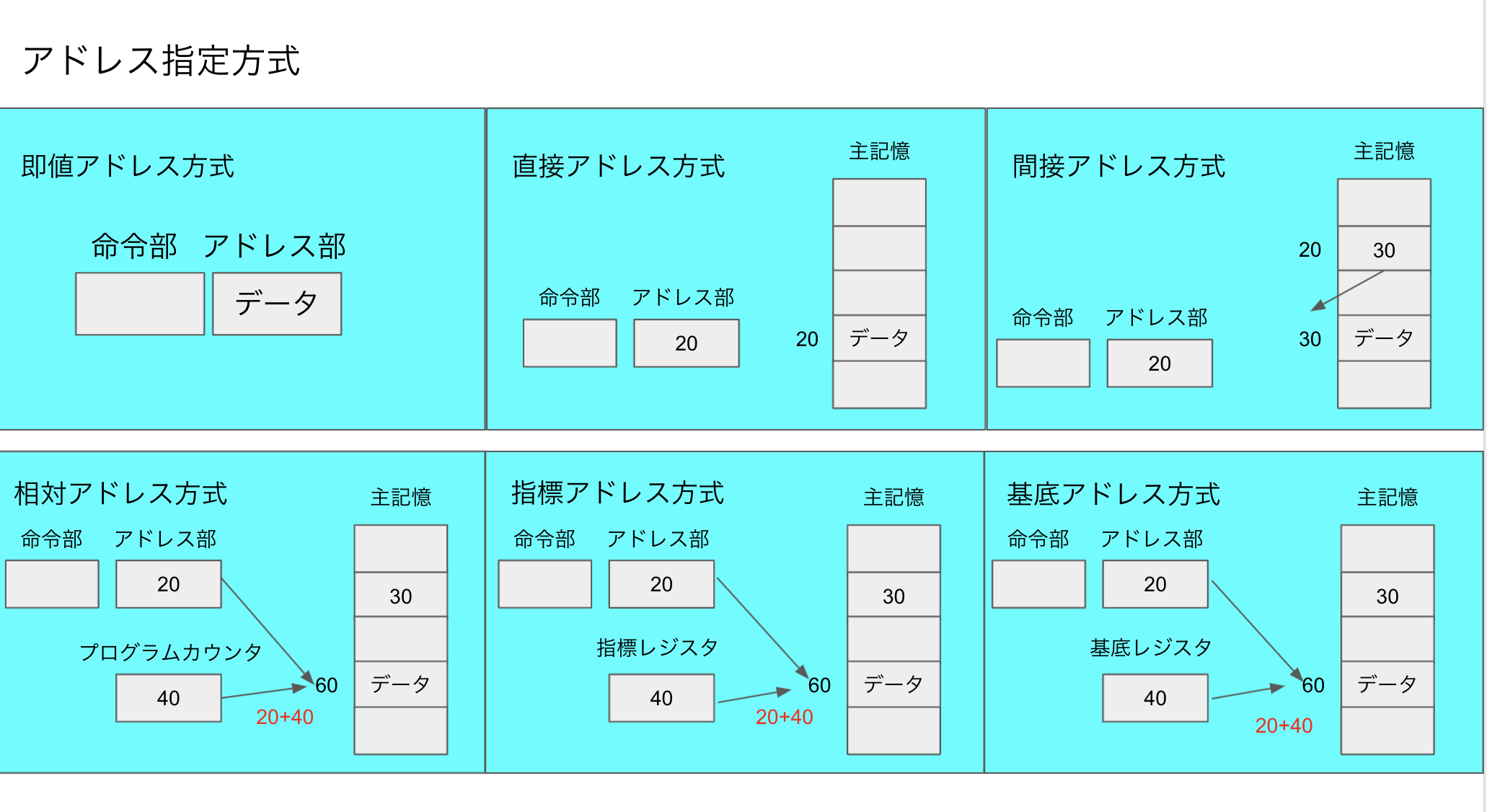

  • アドレス指定方式 とは、命令アドレス部の値から処理対象データが格納されている実効アドレスを求める方式
  • アドレス指定方式は6種類(即値・直接・間接・相対・指標・基底アドレス方式)
