@masataka46(孝充 大政)

論文まとめ：Single-Stage Multi-Person Pose Machines

Last updated at Posted at 2020-01-15

はじめに

ICCV2019 から以下の論文
[1] X. Nie, et. al. "Single-Stage Multi-Person Pose Machines"
http://openaccess.thecvf.com/content_ICCV_2019/papers/Nie_Single-Stage_Multi-Person_Pose_Machines_ICCV_2019_paper.pdf
のまとめ

既にざっくりとした日本語のまとめ記事も存在する。
https://engineer.dena.jp/2019/11/cv-papers-19-2d-human-pose-estimation.html#spm

著者らのコードは見当たらないが、有志のコードはこちらなど
https://github.com/murdockhou/Single-Stage-Multi-person-Pose-Machines
tensorflowで書かれてる。

概要

  1. 2Dや3Dの姿勢推定をするモデル
  2. 既存のトップダウン方式やボトムアップ方式は２段階の姿勢推定になるが、本手法（SPR）は骨格の構造まで一気に推定するので１段階で完結する
  3. 具体的には、人のルートとなる座標、及びそこから各関節への座標の差分を推定する

[1] Figure 1 より一部抜粋

まず上側はトップダウン方式だが、この手法は１）画像から人の矩形を切り取り、２）それに対して骨格を推定する、という２段階。

次に下側のボトムアップ方式だが、この手法は１）画像から各関節の位置等を推定し、２）それを各人に割り当てる、という２段階。

一方で本手法 SPM (Single-Stage Multi-Person Pose Machines) は以下のように

[1] Figure 1 より一部抜粋

いきなり骨格構造を出力するので、１段階。

解くべき問題の定式化

まず推定する人の姿勢を $\bar{ \mathcal{P}}$ とすると、

\bar{ \mathcal{P}} = \{ {\bf{P}}^1_i , {\bf{P}}^2_i , \ldots , {\bf{P}}^K_i\}^N_{i=1}

ここで $i$ は画像中の人の ID で、${\bf{P}}^j_i$ は $i$ さんの $k$ 番目の関節の座標。つまり、画像に写ってる全ての人の全ての関節の位置を特定する、ということ。

今回のモデルは 2D 、3D いずれにも対応していて、2D なら ${\bf{P}}^j_i = (x_i^i, y_i^j)$ だし、3D なら ${\bf{P}}^j_i = (x_i^i, y_i^j, z_i^j)$ となる。

既存２手法と本手法の違い

まずトップダウン方式をざっくり定式化すると

\begin{eqnarray}
f &:& I \to \mathcal{B} \\
g &:& \mathcal{B}, I \to \bar{ \mathcal{P}}.
\end{eqnarray}

となる。１段階目 $f$ で画像 $I$ から矩形 $\mathcal{B}$ を推定する。２段階目で 画像 $I$ と矩形 $\mathcal{B}$ から姿勢 $\bar{\mathcal{P}}$ を推定する。

次にボトムアップ方式をざっくり定式化すると

\begin{eqnarray}
g' &:& I \to \mathcal{J, C}  \\
f' &:&  \mathcal{J, C} \to \bar{ \mathcal{P}}.
\end{eqnarray}

となる。１段階目 $g'$ で画像 $I$ から関節 $\mathcal{J}$ と関節と関節の関連性 $\mathcal{C}$ を推定する。２段階目で関節 $\mathcal{J}$ とその関連性 $\mathcal{C}$ から姿勢 $\bar{\mathcal{P}}$ を推定する。

一方で本手法(Single-stage multi-person pose machine)はいきなり画像 $I$ から 姿勢 $\mathcal{P}$ を推定するので

\begin{eqnarray}
{\rm SPM} &:& I \to \mathcal{P}  \\
\end{eqnarray}

である。

SPR (Structured pose representation)

本手法で使う仕組みは後述の Hierarchecal SPRだが、まずはベーシックなSPRから説明。

1) ベーシックな SPR の考え方

ベーシックな SPR (Structured pose representation)は Root Joint とそこからの各関節への変位を求める。

$i$ さんの $j$ 番目の関節は、この人の Root Joint $(x_i^{\rm r}, y_i^{\rm r})$ を用いて

(x_i^j, y_i^j) = (x_i^{\rm r}, y_i^{\rm r}) + (\delta x_i^j, \delta y_i^j)

となる。 $(\delta x_i^j, \delta y_i^j)$ がRoot Jointから各関節への変位。

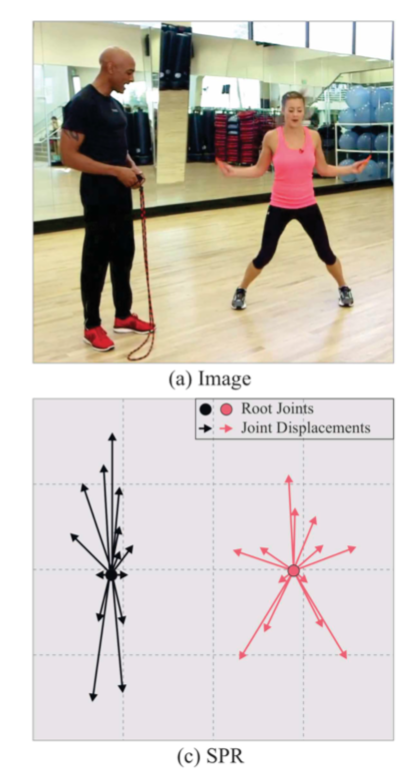

図にすると、以下のような感じ。

SPM_img01 _1.png

[1] Figre 2 より一部抜粋

これを画像中の全ての人、全ての関節に関して求めるので、求める姿勢 $\mathcal{P}$ は

\mathcal{P} = \{ (x_i^{\rm r}, y_i^{\rm r}), (\delta x_i^1, \delta y_i^1) , , (\delta x_i^2, \delta y_i^2), \ldots, (\delta x_i^K, \delta y_i^K) \}^N_{i=1}

となる。

2) Hierarchical SPR

本手法のしくみは SPR を階層構造にした Hierarchical SPR である。

具体的には以下の４層にわける。

（１）１層目で Root Jointを推定する。

（２）２層目で Root Jointから胴体（首・肩・腰）への変位を推定することでこれらの位置を推定する。

（３）３層目で 胴体から頭・肘・膝への変位を推定することでこれらの位置を推定する。

（４）４層目で肘・膝から手首・足首の変位を推定することでこれらの位置を推定する。

図にすると以下の右下。


$l$ 層目の $j$ 関節の位置は $(l-1)$ 層目の $j'$ 関節からの変位とするので、

(x^j_i, y^j_i) = (x^{j'}_i, y^{j'}_i) +  (\delta \tilde{x}^{j}_i, \delta \tilde {y}^{j}_i)

となる。例えば、右手首の位置 $(x^j_i, y^j_i)$ は 右肘の位置 $(x^{j'}_i, y^{j'}_i)$ に変位 $ (\delta \tilde{x}^{j}_i, \delta \tilde {y}^{j}_i)$ を足したものとなる。

Root Jointから右肩 -> 右肘 -> 右手首　と足していくと、右手首の位置となる。

(x^j_i, y^j_i) = (x^{\rm r}_i, y^{\rm r}_i) + \sum_{h \in \mathcal{H}^j \backslash  \{{\rm r} \}} (\delta \tilde{x}^{h}_i, \delta \tilde {y}^{h}_i)

ここで $\mathcal{H}^j$ は

\mathcal{H}^j = \{ {\rm r }, a^{(1)}, \ldots , a^{(m)} ,j \}

と Root Joint と当該関節、及びその間の関節の集合とするので、$\mathcal{H}^j \backslash { {\rm r } }$ はそこから $\rm r$ を除外した

\mathcal{H}^j = \{a^{(1)}, \ldots , a^{(m)} ,j \}

となる。求める画像中全ての人の全ての関節位置 $\mathcal{P}$ は

\mathcal{P} = \{ (x^{\rm r}_i, y^{\rm r}_i), (\delta \tilde{x}^{1}_i, \delta \tilde {y}^{1}_i), (\delta \tilde{x}^{2}_i, \delta \tilde {y}^{2}_i), \ldots , (\delta \tilde{x}^{K}_i, \delta \tilde {y}^{K}_i) \}^N_{i=1}, given \mathcal{H}

となる。

以下ではベーシックなSPRの方で説明する。

ターゲットの作成方法

1) Root Joint の作成

Root Joint のターゲットは以下のような confidence map で作成する。


画像 $I$ 中の $i$ さんの Root Joint の位置が $(x_i^{\rm r},y_i^{\rm r})$ として、画像中の任意の点 $(x,y)$ のconfidence map ${\rm C}^{\rm r}_i$ は gaussian のexpの部分

{\rm C}^{\rm r}_i (x,y) = \exp \left[ \frac{ - \| (x,y) - (x_i^{\rm r},y_i^{\rm r}) \|^2_2 }{\sigma^2} \right]

で作成する。$\sigma$ は $7$ を用いる。

これを全ての人によって計算し、そのmax値を用いる。

{\rm C}^{\rm r} (x,y) = \max_i {\rm C}^{\rm r}_i (x,y)

2) 各関節に変位におけるターゲット

任意の点 $(x,y)$ における $i$ さんの Root Joint $(x_i^{\rm r},y_i^{\rm r})$ から $i$ さんの $j$ 関節までの変位 ${\rm D}^j_i (x,y)$ は以下。

\begin{eqnarray}
{\rm D}^j_i (x,y) &=&
\begin{cases}
    \frac{(\delta x, \delta y)}{Z} & if \ (x,y)\in \mathcal{N}^{\rm r}_i , \\
    0 & otherwise
  \end{cases} \\

&=&
\begin{cases}
    \frac{ \left((x^j_i, y^j_i)-(x,y) \right)}{\sqrt{H^2 + W^2}}
    & if \ (x,y)\in \mathcal{N}^{\rm r}_i , \\
    0 & otherwise
  \end{cases}
\end{eqnarray}

ここで $\mathcal{N}^{\rm r}_i$ は

\mathcal{N}^{\rm r}_i = \left\{ (x,y) \mid \| (x,y) - (x^{\rm r}_i, y^{\rm r}_i) \|^2_2 \leq \tau \right\}

とすることで Root Joint から一定の距離 $\tau$ （今回は７を使用）にある点だけを対象とする。

よって、Root Joint から一定の距離にある点に関して、その点から $j$ 関節へ向けた変位ベクトル $(x^j_i, y^j_i)-(x,y)$ を画像の大きさ $z = \sqrt{H^2 + W^2}$ で正規化したベクトル空間で表現する。

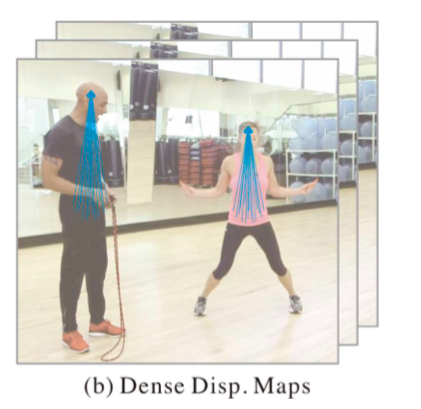

図にするとこんな感じ。

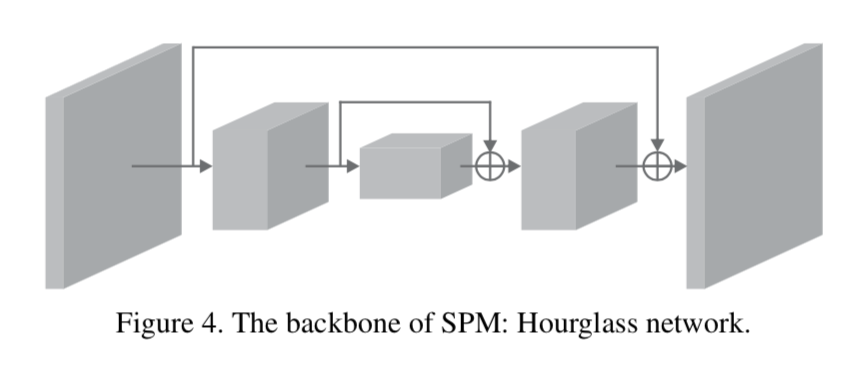

ネットワークのアーキテクチャ

以下の Hourglass module。


loss

Root Joint の confidence map に関するloss $\mathcal{L}^C$ は $\mathcal{l}_2$ 、 各関節の変位は smooth $\mathcal{l}_1$ でも求める。lossの合計 $\mathcal{L}$ は以下。

\mathcal{L} = \sum^T_{t=1} \left(\mathcal{L}^C (\hat{C}^{\rm r}_{(t)}, C^{\rm r}) + \beta \mathcal{L}^D (\hat{D}_{(t)}, D) \right)

$T=8$ は Hourglass モジュールの数。つまり各モジュールからの出力に対して loss を計算して合計する。

ハットの記号はターゲット。$\mathcal{L}^D$ への掛け率 $\beta$ は $0.01$ とする。

推論時の手順

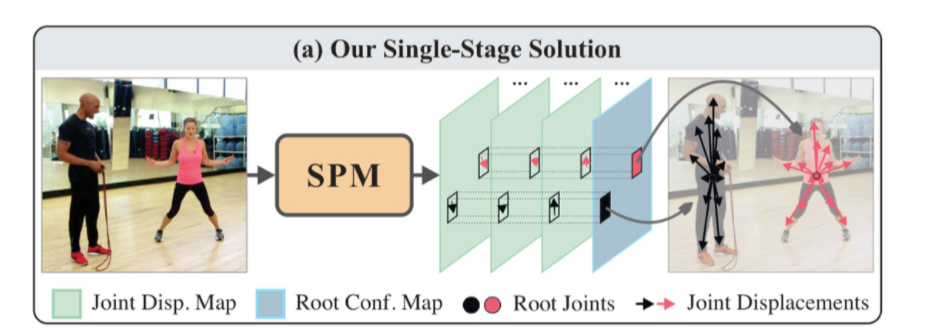

以下の図（[1]Figre1 より一部抜粋）で説明すると


（１）左から画像を入れ、SPMでRoot Joint の confidence map $\hat{{\rm C}}^{\rm r}$ と そこから各関節への変位（Joint Displacement Map) $\hat{{\rm D}}$ を出力する。

（２）non-maximum suppressionで $i$ 人の Root Joints 位置

\left\{ (\hat{x}^{\rm r}_i, \hat{y}^{\rm r}_i ) \right\}^{\hat{N}}_{i=1}

を求める。

（３）$i$ さんの各関節への変位 ${\rm D}^j (x,y)$ は画像のスケールをかけて

Z \cdot D^j (\hat{x}^{\rm r}\_i, \hat{y}^{\rm r}\_i )

で求める。

実験の概要

dataset とメトリクス

2D ヴァージョン
- MPⅡ -> mAP で評価
- MSCOCO -> mAP で評価
- PASCAL-Person-Part -> official AP（これ何？）

3D ヴァージョント
- CMU Panotic -> 3D-PCK@150mm

data augmentation

  • 384x384のcrop
  • 40度のrotation
  • 左右flip
  • 拡大縮小

各種設定

  • 入力画像は平均0.5, 標準偏差1.0に正規化
  • フレームワークはpytorch
  • 最適化 RMSprop, learning rate 0.003

MPⅡ dataset の学習結果

他の手法とのmAPの比較

以下が比較結果。


全体的に精度が高い。total の mAPで78.5を達成していて、現段階でのSOTAと主張している。

また推論速度も大きい。OpenPose（表中のCao et al）と比べて１オーダー速い。

OpenPoseは後処理（本著者らのいうところの２段階目）における骨格形成で for loopがあって、そこに時間がかかるが、本手法はニューラルネットで一気に推定するので、早くなるのだろう。

ablation study

ここではベーシックなSPMと hierarchy-SPMを比較している。


hierarcky-SPMの方が若干いい。

定性的評価


[1]Figure 6 より一部抜粋

これら推論結果を見ると、左から３つ目のようなocculusionがあっても、うまく推論している。ただ、Root Joint位置が隠れた場合にどうなるの？という懸念は残る。

その他のdatasetにおける学習結果

PASCAL-Person-Part dataset

PASCAL-Person-Part dataset を用いた場合の定量的評価。


他の手法よりかなりいい。

次に同定性的評価。


右端の画像は、懸念された Root Jointが隠れた場面だが、それなりに推論されてる。隠れた関節の推定はさすがに間違ってるが。。。

MSCOCO datasetを用いた評価

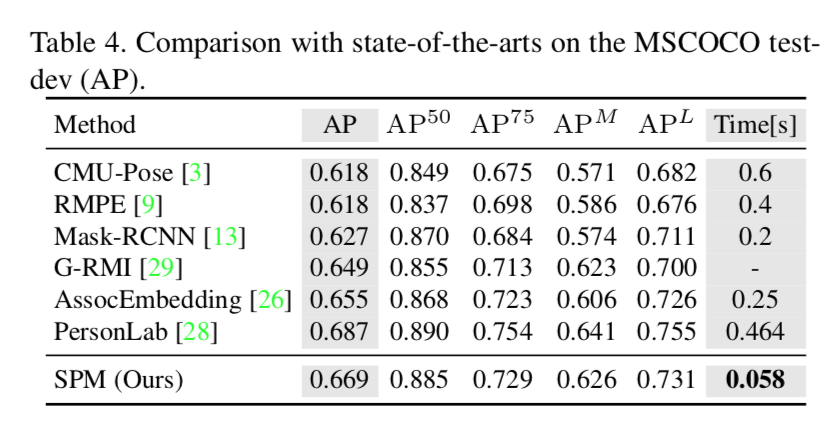

以下が MSCOCO dataset を用いた場合の定量的評価。


精度では PersonLab に負けてる。off-setのしくみって優秀やね〜。ただ推論速度はさすが。

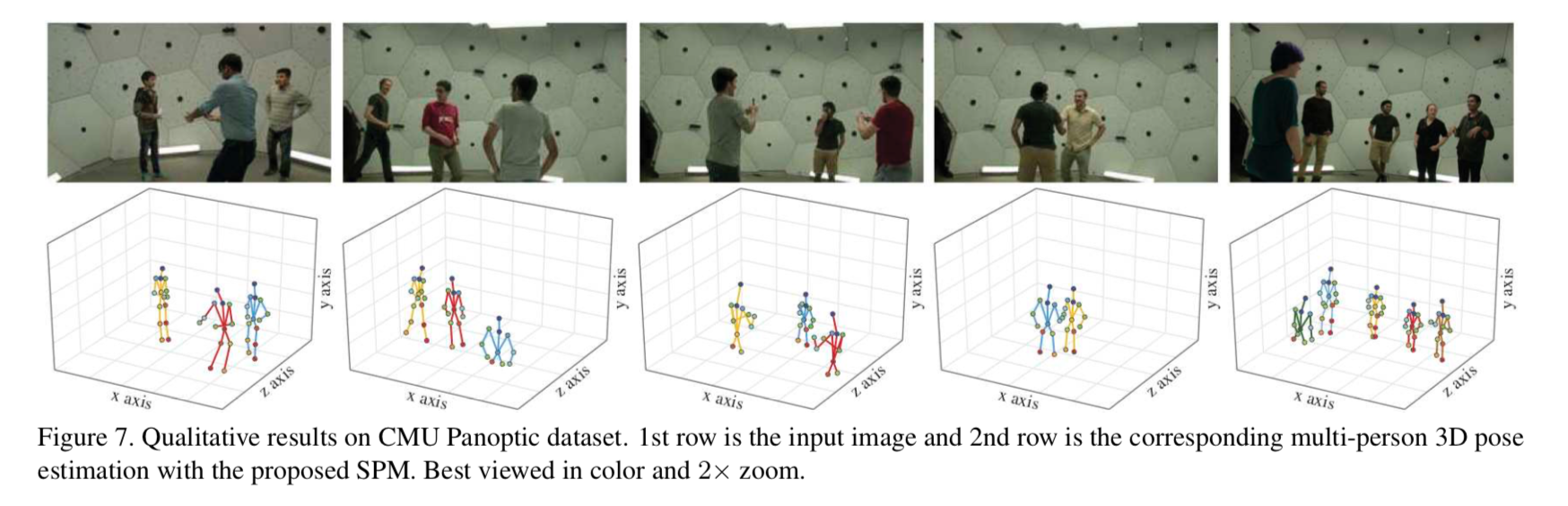

CMU Panoptic dataset を用いた定性的評価


わりと簡単なシーンのみ掲載しているが、ちゃんと推定してるっぽい。

まとめ

  • 本モデル SPM (Single-stage multi-person Pose Machine)は世界初の１段階で多人数に対して骨格まで推定するモデルである
  • そのしくみ SPR(Structured Pose Representation)は人の特定とその関節位置の特定を統合した手法である
  • この手法により、2D および 3D の姿勢推定で高い精度を発揮した
