OpenVPNの構築の備忘録

環境

• ルーター：TP-Link Archer
• Ubuntu 20.04
• MacBook Air (2015)
• iPhone SE2

手順

1. ルーターの設定 (http://192.168.0.1 にアクセス)

1. OpenVPNを作成:

   • サービスポート: 任意の値
   • クライアントアクセス: インターネットとホームネットワーク
   • 証明書発行後、設定ファイルをダウンロードして保存

2. NAT転送 → ポート転送:

   • サービス名: VPN用_TCP_ポート名_Ubuntuアクセス用
   • デバイスのIPアドレス: UbuntuのIP
   • 外部ポート: OpenVPNで設定したポート
   • 内部ポート: 外部ポートと同じで良い
   • プロトコル: TCP

3. ネットワーク → 動的DNS:

   • サービスプロバイダー: TP-Link
   • ドメイン名を自由に設定

2. OpenVPN設定ファイルの編集

• ダウンロードしたOpenVPN設定ファイルを開き、以下の箇所を編集:

  remote 動的DNSで設定した名前.tplinkdns.com ポート番号 tcp


3. Ubuntu側の設定

• SSHサーバーを起動し、必要なポートを開放:

  sudo systemctl start ssh          # 起動
  sudo systemctl enable ssh         # 自動起動設定
  sudo ufw allow ssh                # SSH用ポートを許可
  sudo ufw allow <設定したSSHポート>/tcp
  sudo systemctl restart ssh        # SSHを再起動


4. MacBook Air (クライアント側)の設定

1. VPNの設定ファイルをダウンロードし、拡張子を .ovpn に変更
2. 必要に応じて名前を変更 (任意)
3. HomebrewでOpenVPNをインストール:

   brew install openvpn


4. アクセスコントロール (任意):
   • アクセスモード: ホワイトリスト
   • MacBook Airのデバイスを登録

5. OpenVPNを実行してルーターに接続

• 以下のコマンドで接続:

  sudo openvpn --config 任意のファイル名.ovpn


6. Ubuntuに接続

• SSHで接続:

  sudo ssh ユーザー名@ipアドレス -p ルーターで設定したSSH用のポート番号


これで、MacBook Airからルーターを経由してUbuntuにアクセスできます。

iPhoneでOpenVPN

iPhoneでもVPNがやりたくなったので、やってみた。
どこのサイトも古かったり分かりにくいので、簡単にまとめてみる。

• VPNの設定ファイルを拡張子.ovpnで、iPhoneのファイルアプリに "どこのディレクトリ層でも良いので" 保存する。
• iPhoneにOpenVPNアプリをダウンロード、インストール、設定等する。
• あとは次の手順の通り。
  どこのサイトも説明が古かったので、自力で方法を探し出した。

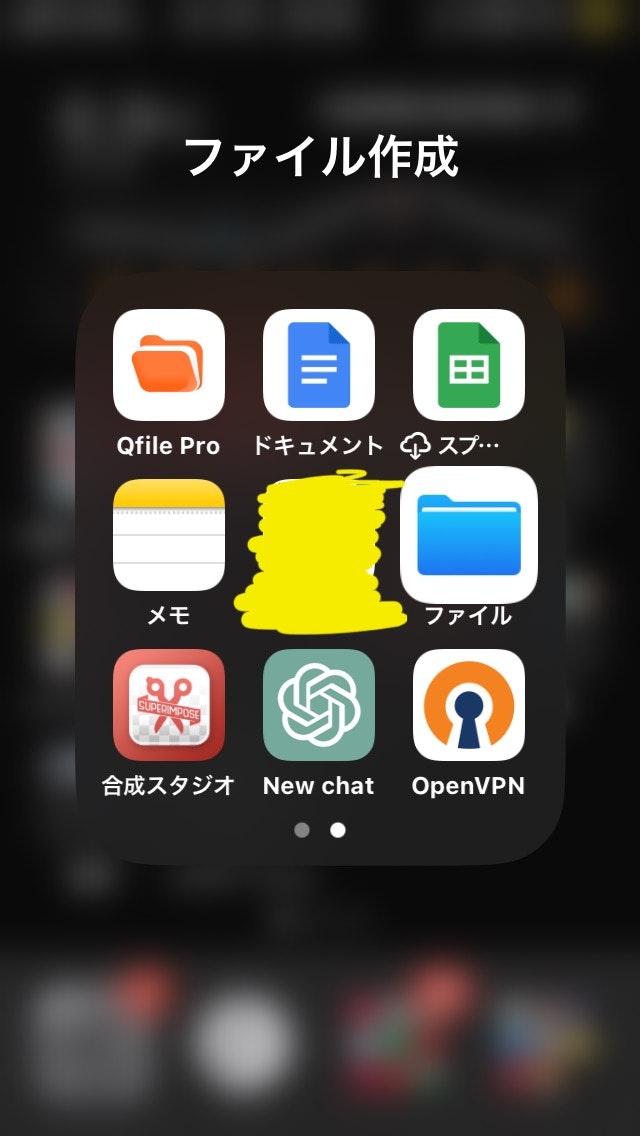

ファイルアプリを起動

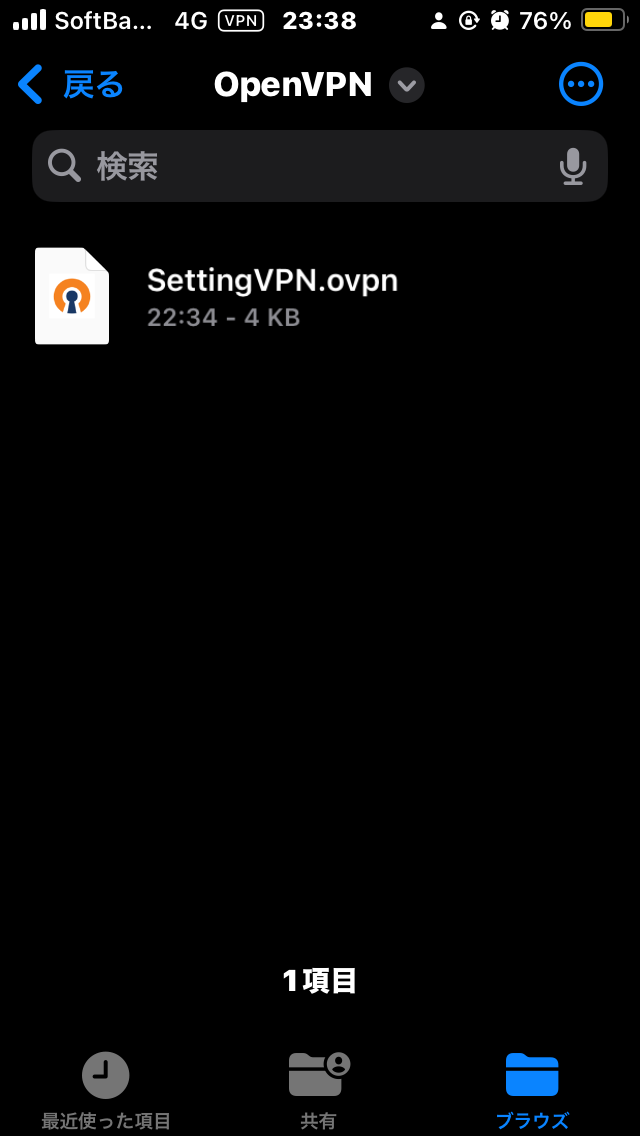

ファイルに保存した.ovpnファイルを、長押ししてサブオプションを表示

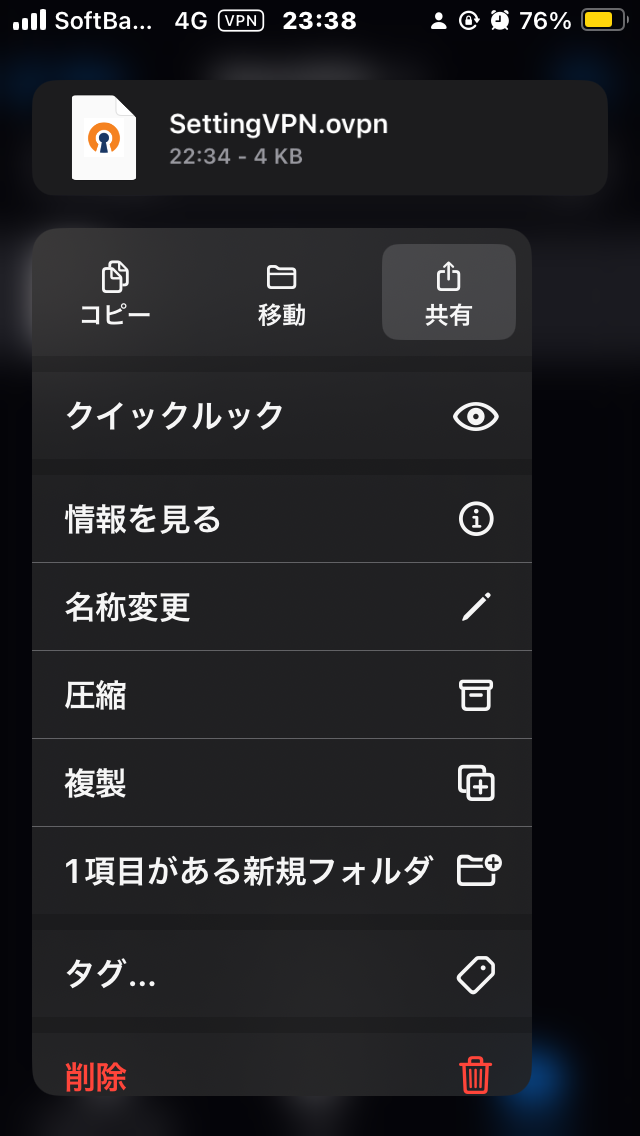

共有をタップ

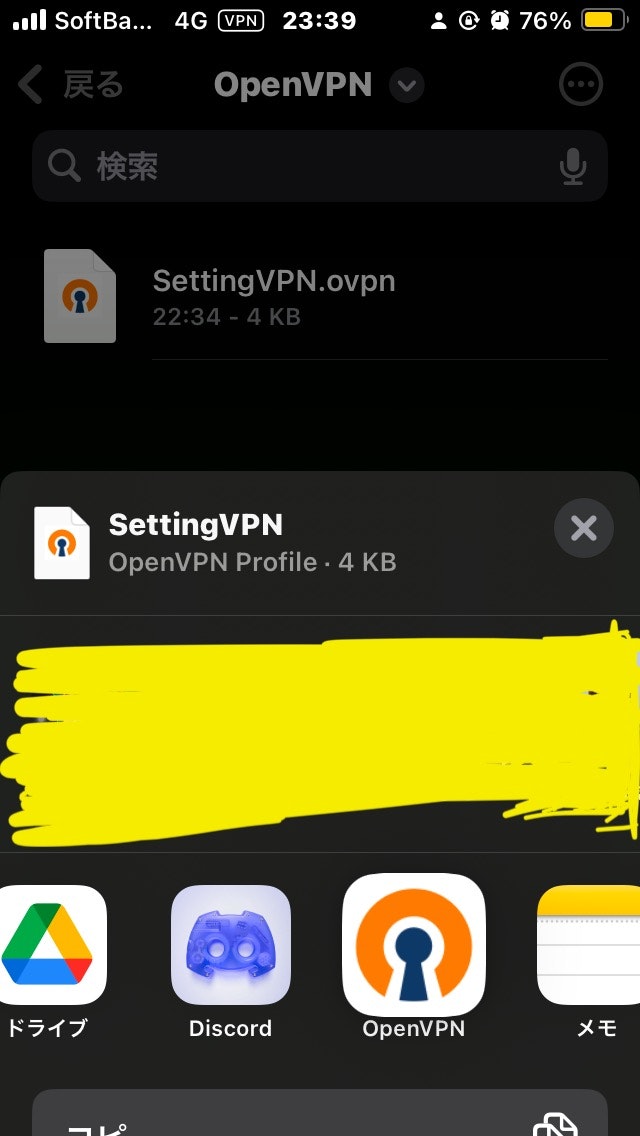

OpenVPNアプリケーションをタップ

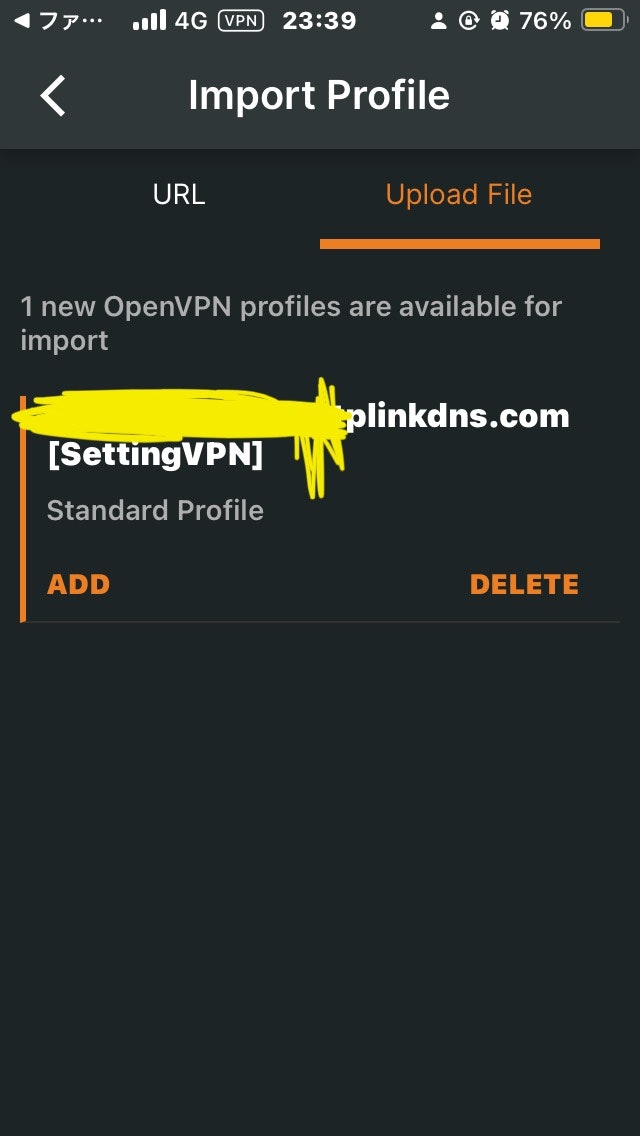

ヘッダーUploadFileをタップすると、Fileが認識されている。ので
ADD
をタップ

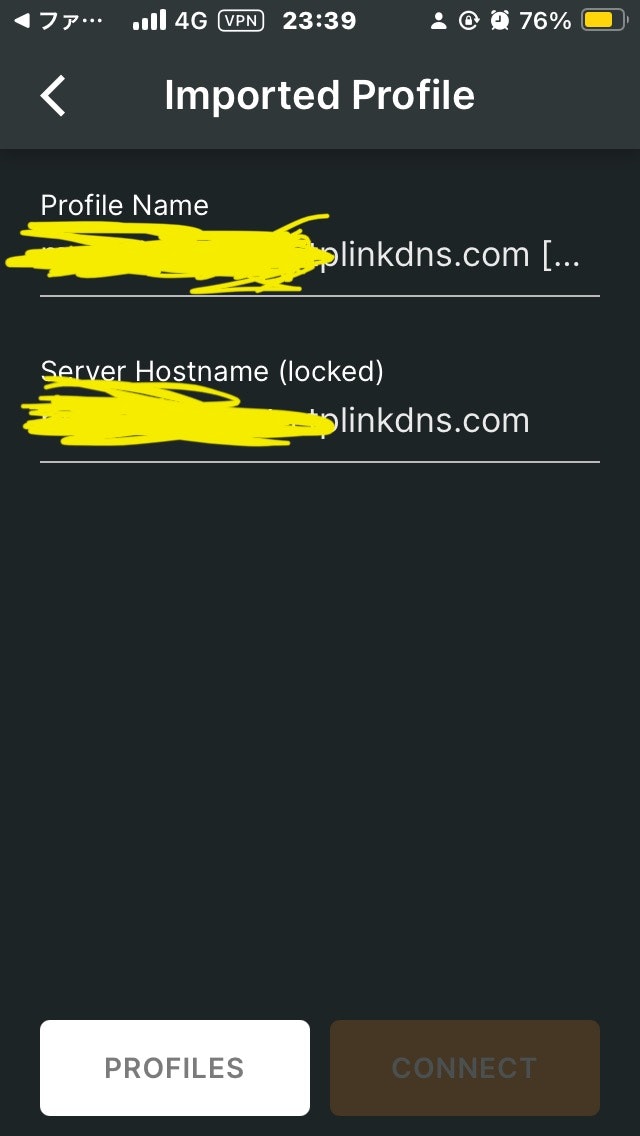

CONNECTをタップ(あーなんかグレーアウトしてるけど気にしないで)

すると、色々ごちゃーっと(iPhone側が、パスワードとか、VPN許可しまか？とか)なるけど、選択していけば、出来る。

これで、外出先でも
Qfile Pro
というアプリケーションでQNAP製のNASにアクセスでき、簡単に保存書き込みができたり、
a-Shell
というアプリケーションで
ローカルのSSH接続ができるようになったやったね嬉しい

わー、、VPNでも、
192.168.0.1でルーターに入れるんだね…こ、怖い…
