自動耐圧試験システムの構築 その２

耐圧試験システムの構築　その１からの続き。
プログラム作成について記述する。

1. プログラムの作成

繰り返しになるが、最初にシステム構成について記述しておく。

1-1. システム構成

今回は、絶縁耐圧試験器（日置電機社製　型番3159）の耐圧試験を例にシステムを構築する。
システムは、Raspberry Pi 4B（ラズパイ）、ATOM Lite、絶縁耐圧試験器から構成した。

ATOM Liteは、ラズパイに設定したWiFiアクセスポイントに接続し、ATOM Liteと絶縁耐圧試験器はレベルシフトしたRS232Cで接続した。
ラズパイとATOM Liteは、MQTTを用いてデータ交換することにした。
ラズパイに試験用データベースをMariaDBに設定し、試験項目一覧テーブルと試験結果テーブルを設けた。
ラズパイはNode-RED、ATOM LiteはUIFowでプログラムを作成した。
ユーザインタフェースは、Node-REDのダッシュボードを用いた。

1-2. シーケンス図

(1)　DBに試験項目一覧を問合せ、Node-REDのダッシュボード上に表示する
(2)　ダッシュボードで試験項目をキー入力し、OKボタンを押す。試験器に送信する設定コマンドが表示される。
(3)　送信ボタンを押すことで設定コマンド一式をMQTTでATOM Liteに送信する。
(4)　ATOM Liteは、MQTTで設定コマンドをサブスクライブしたら、設定コマンドを1つずつRS232Cで試験器に送信する。すべてのコマンドが終了したらMQTTでreadyを返す。
(5)　ラズパイは、MQTTでReadyをサブスクライブしたら、ダッシュボードのLEDを緑色にし、readyの文字を表示する。
(6)　ダッシュボードでロットナンバーを入力すると、ロットナンバーがダッシュボードに表示される。
(7)　ダッシュボードのスタートボタンを押すと、MQTTでstartがパブリッシュされる。
(8)　ATOM Liteは、MQTTでstartをサブスクライブしたら、スタートコマンドをRS232Cで試験器に送信する。環境センサの温度、湿度、気圧をJSON形式に変換し、MQTTでパブリッシュする。
(9)　ラズパイは、MQTTで温湿度データをサブスクライブしたら、flow変数に代入する。
(10)　ATOM Liteは、:STARTコマンド送信後、一定間隔で:STATコマンドを送信して試験終了を確認する。
(11)　WREADYを受信したら試験終了と判断して、試験結果問合せコマンド:MEAS:RES:WITH?を送信し、試験結果を取得し、JSON形式に変換してMQTTにパブリッシュする。　　
(12)　ラズパイは、MQTTで試験結果をサブスクライブしたら、DBに登録し、ダッシュボード上に表示する。

1-2.プログラムの作成

1-2-1.Node-REDのプログラムについて

Node-REDプログラムについて、シーケンス図に沿って説明する。

(1)　DBに試験項目一覧を問合せ、Node-REDのダッシュボード上に表示する

Nod-REDに以下のフローを配置する。

functionノードにSQL文をmsg.topicとして記述する。

select文を準備

msg.topic = "SELECT id, exam_mode, ref_voltage, exam_time, upper_limit, lower_limit, exam_volt_range FROM command;";
return msg;

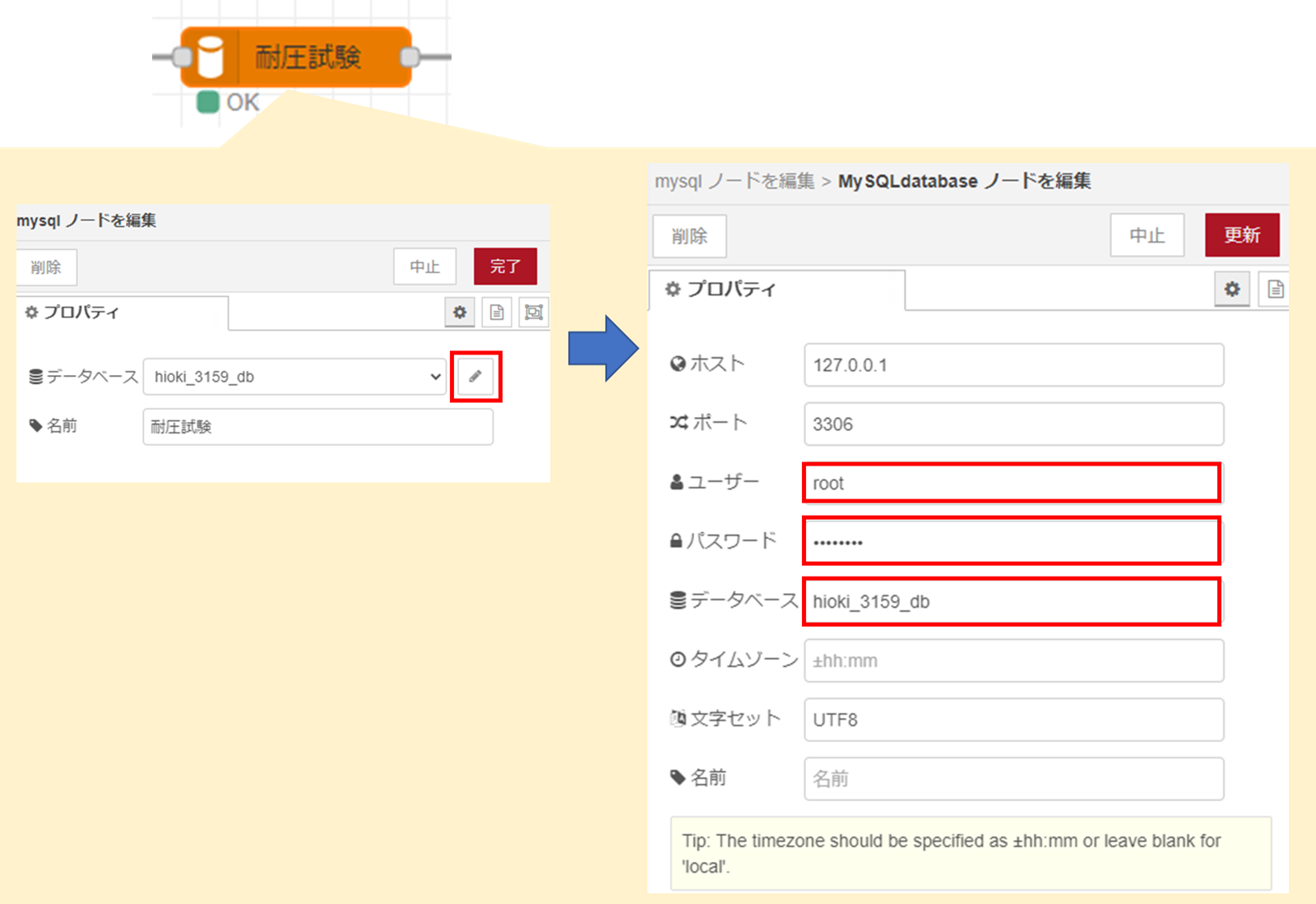

mysqlノードを設定する。ユーザ名、パスワード、データベース名の欄を入力する。

templateノードを利用して表示する文字の大きさを調整する。

これを実行するとダッシュボード上に試験項目一覧が表示される。

(2)　ダッシュボードで試験項目をキー入力し、OKボタンを押す。試験器に送信する設定コマンドが表示される。

formノードを利用して、試験一覧表のidを入力することで、試験器を送信する設定コマンドを選択する。

formノードは、OKボタンを押すと入力したidが表示されなくなるが、

idと送信するコマンドをテーブル表示することで確認できるようにした。

このテーブルを表示するために、formノードから出力されるidの値を元に、functionノードでSQL文を作成してデータベースを参照している。

select文を準備

msg.topic = "select id, cmd_mode, cmd_ref_volt, cmd_exam_time, cmd_upper_limit, cmd_lower_limit, cmd_exam_volt_range from command where id = \u0027";
msg.topic += msg.payload.id;
msg.topic += "\u0027;";

return msg;

ATOM Liteに送信するコマンド一式をflow変数commandに配列として代入し、一時保存した。

設定コマンドをflow変数に代入

flow.set("command", [msg.payload[0].cmd_mode,vmsg.payload[0].cmd_exam_time, msg.payload[0].cmd_upper_limit, msg.payload[0].cmd_lower_limit, msg.payload[0].cmd_exam_volt_range]);
return msg;

また、試験結果をデータベースへ登録際に、idも記録するために、グローバル変数に代入する。
グローバル変数は、このフローのみに限定するために、フロー変数exam_idを設定して代入した。

試験項目をflow変数に代入

flow.set("command", [msg.payload[0].cmd_mode,vmsg.payload[0].cmd_exam_time, msg.payload[0].cmd_upper_limit, msg.payload[0].cmd_lower_limit, msg.payload[0].cmd_exam_volt_range]);
return msg;

(3)　送信ボタンを押すことで設定コマンド一式をMQTTでATOM Liteに送信する。

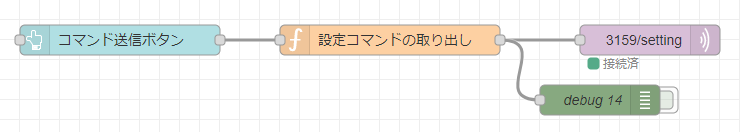

コマンド送信ボタンを押すことで、buttonノードに接続されたfunctionノードで、flow変数commandから配列を取り出し、トピック3159/settingでMQTTにパブリッシュした。

flow変数commandから配列を取り出す。

設定コマンドの取り出し

msg.payload = flow.get("command");
return msg;

(5)　ラズパイは、MQTTでReadyをサブスクライブしたら、ダッシュボードのLEDを緑色にし、readyの文字を表示する。

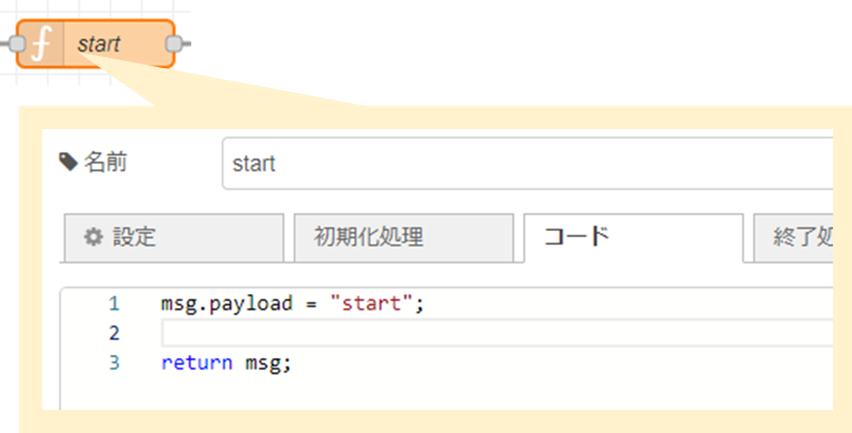

startをMQTTにパブリッシュする。

試験開始日時をflow変数に代入

試験開始日時をフロー変数に代入

const dt = new Date();
var date = dt.getFullYear() + '-' + (dt.getMonth() + 1) + '-' + dt.getDate();
var time = dt.getHours() + ':' + dt.getMinutes() + ':' + dt.getSeconds();
var date_time = date +" "+ time;
flow.set("exam_date", date_time);
msg.payload = date_time;
return msg;

(6)　ダッシュボードでロットナンバーを入力すると、ロットナンバーがダッシュボードに表示される。

ロット番号をフロー変数に代入

flow.set("lot_no", msg.payload.lot_no);
msg.payload = msg.payload.lot_no;
return msg;

(7)　ダッシュボードのスタートボタンを押すと、MQTTでstartがパブリッシュされる。

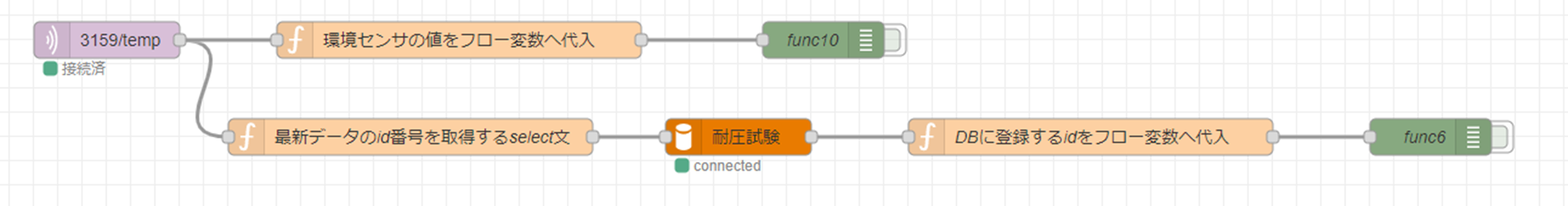

(9) 環境センサの値を受け取ったら、flow変数に代入する。

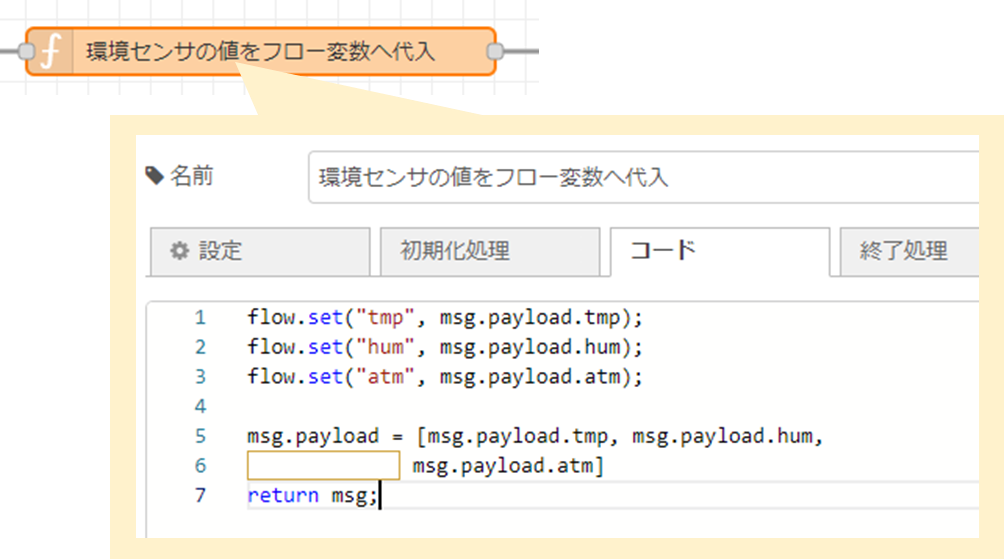

ATOM Liteから3159/tempのタグでMQTT送信されてくる環境センサの値（温度、湿度、気圧）をflow変数tmo, hum, atmに代入する

環境センサの値をフロー変数に代入

flow.set("tmp", msg.payload.tmp);
flow.set("hum", msg.payload.hum);
flow.set("atm", msg.payload.atm);
msg.payload = [msg.payload.tmp, msg.payload.hum, msg.payload.atm]
return msg;

また、試験結果をデータベースに登録するための準備として、試験結果保存テーブルresultから一番最後に登録したid番号を取得する。

最新データのid番号を取得するselect文

msg.topic = "SELECT id FROM `result` ORDER BY id DESC LIMIT 1;";
return msg;

取得したid番号に１を加算して、flow変数に代入する。

DBに登録するidをフロー変数に代入

var a = msg.payload[0].id;
a++;
flow.set("id", a);
msg.payload = a;
return msg;

(12)　ラズパイは、試験結果を受信後、DBに登録し、ダッシュボード上に表示する。

ATOM Liteから3159/resultのタグでMQTT送信されてくる試験結果をデータベースに登録し、登録されたか確認するために最新登録のデータを取得してtableノードに送りダッシュボードに表示している。

DB追記用select文

//"INSERT INTO `result` VALUES ('id', 'lot_no', 'exam_date', 'exam_id', 'ret_volt', 'ret_current', 'ret_time', exam_result', 'tempature', 'humidity', 'atmosphere');
msg.topic = "INSERT INTO `result` VALUES ( \u0027";
msg.topic += flow.get("id");
msg.topic += "\u0027, \u0027";
msg.topic += flow.get("lot_no");
msg.topic += "\u0027, \u0027";
msg.topic += flow.get("exam_date");
msg.topic += "\u0027, \u0027";
msg.topic += flow.get("exam_id");
msg.topic += "\u0027, \u0027";
msg.topic += msg.payload.VOLT;
msg.topic += "\u0027, \u0027";
msg.topic += msg.payload.CURR;
msg.topic += "\u0027, \u0027";
msg.topic += msg.payload.TIME;
msg.topic += "\u0027, \u0027";
msg.topic += msg.payload.RSLT;
msg.topic += "\u0027, \u0027";
msg.topic += flow.get("tmp");
msg.topic += "\u0027, \u0027";
msg.topic += flow.get("hum");
msg.topic += "\u0027, \u0027";
msg.topic += flow.get("atm");
msg.topic += "\u0027 );";

return msg;

DBに登録するしたデータの確認用select文

msg.topic = "select * from result where id = \u0027";
msg.topic += flow.get("id");
msg.topic += "\u0027;";
return msg;

1-2-2.UIFlowプログラムについて

初期化処理では、Raspberry PiのWiFiアクセスポイントへの接続、UARTの初期化、MQTTサーバへの接続、変数の初期化などの処理を行っている。

(4)　ATOM Liteは、MQTTで設定コマンドをサブスクライブしたら、設定コマンドを1つずつRS232Cで試験器に送信する。すべてのコマンドが終了したらMQTTでreadyを返す。

MQTTのトピック3159/settingで試験器の設定コマンド配列が送られてくると、送信データの両端の[]を削除し、カンマを分割文字にリストを作成する。その後、setting変数を１にする。

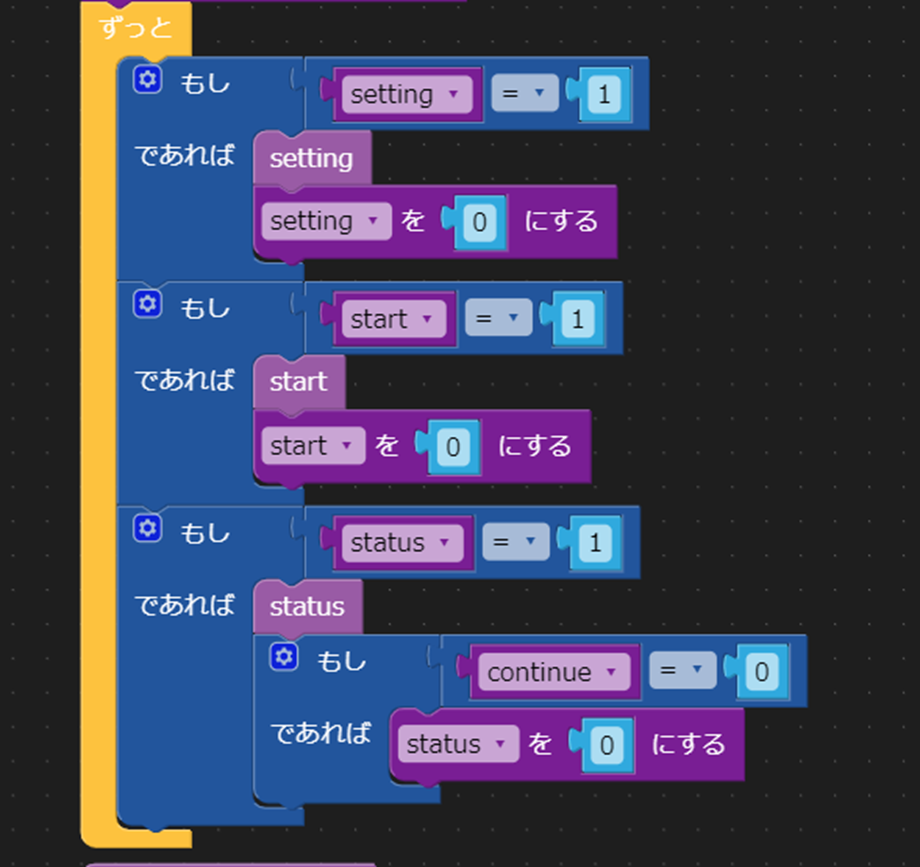

ループ内では、MQTTをサブスクライブしたときに１を設定する変数をif文でチェックする構造にした。

変数settingが１である場合、settingサブルーチンを実行する。

settingサブルーチンでは、最初に絶縁耐圧試験試験器を初期化する*RSTコマンドをRS232Cへ送信する。
RS232Cのバッファをスキャンして試験器からの応答OKが確認できたら、RaspberryPiから送信された試験器の設定コマンドを順番にRS232Cに送信し、最後のコマンドに対する応答OKが確認できたら、MQTTのトピック3159/examに"ready"をパブリッシュする。

(8)　ATOM Liteは、MQTTでstartをサブスクライブしたら、スタートコマンドをRS232Cで試験器に送信する。環境センサの温度、湿度、気圧をJSON形式に変換し、MQTTでパブリッシュする。

トピック3159/startをサブスクライブして受信を確認したら、変数start, status, contimueを１にする。

変数startが１なので、ループでサブルーチンstartが呼び出され実行される。
試験器にRS232Cで試験開始コマンド:SRARTを送信し、応答OKが確認されたら、MQTTのトピック3159/returnに"working"をパブリッシュする。
環境センサの値をサブルーチンtemp2Map2JSONを実行してJSON形式に変換し、MQTTのトピック3159/tempにパブリッシュする。

サブルーチンtemp2Map2JSON

(10)　ATOM Liteは、:STARTコマンド送信後、一定間隔で:STAT?コマンドを送信して試験終了を確認する。

変数statusが１なので、ループでサブルーチンstatusが呼び出され実行される。

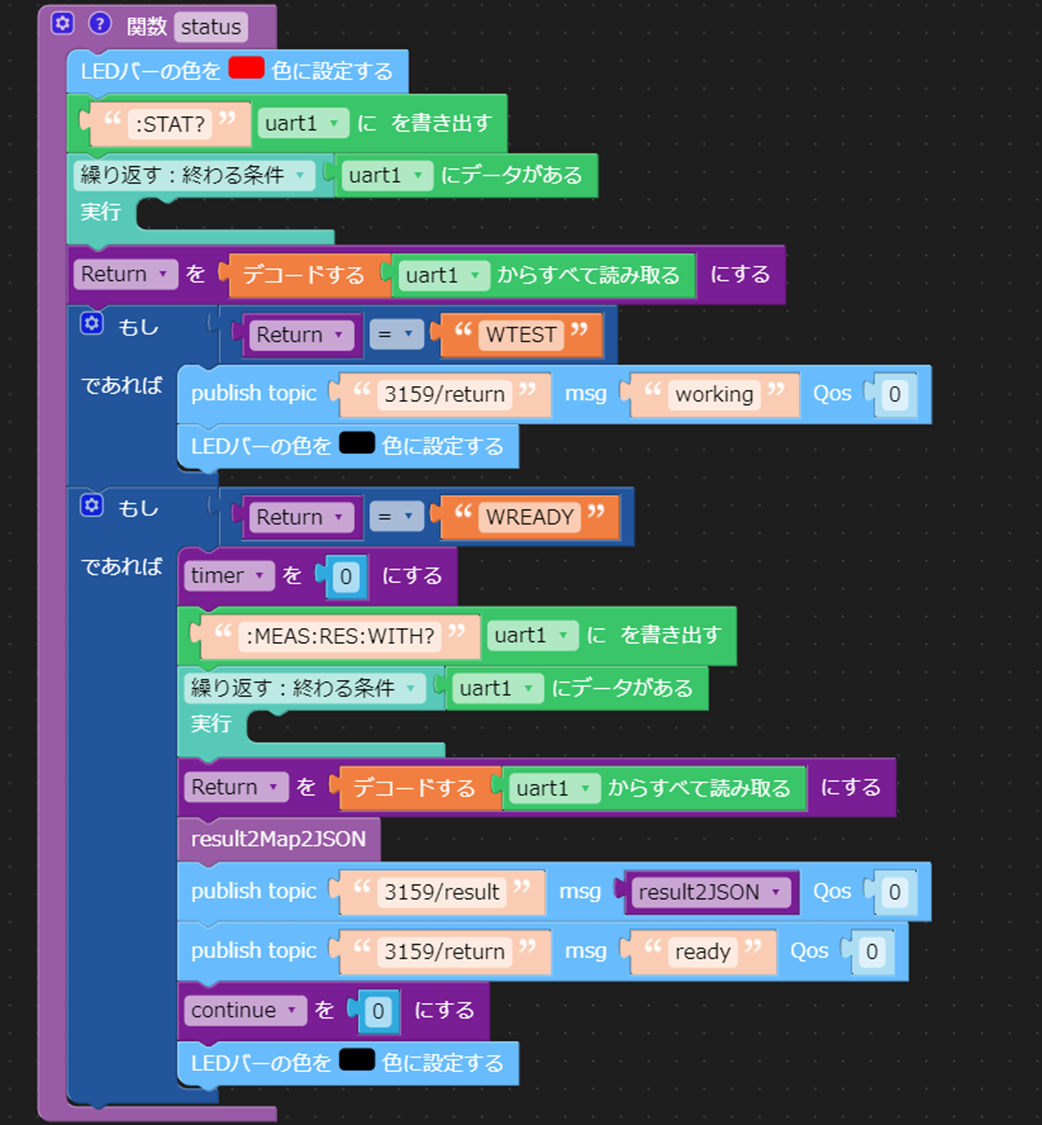

サブルーチンstatusでは、試験器にRS232Cで状態確認コマンド:STAT?を送信し、応答がWTESTであれば、MQTTのトピック3159/returnに"working"をパブリッシュする。応答がWREADYになるまで繰り返す。
応答がWREADYであれば、試験終了と判断し、試験結果問合せコマンド:MEAS:RES:WITH?を試験器に送信し、試験結果を取得する。
取得した試験結果は、サブルーチンresult2Map2JSONでJSON形式に変換してMQTTのトピック3159/resultにパブリッシュする。
また、同時にMQTTのトピック3159/returnに"ready"をパブリッシュする。

サブルーチンresult2Map2JSON

以上で、自動耐圧試システムが完成する。
