@makotow(Watanabe Makoto )

NetApp/Trident 19.07 new features

Last updated at Posted at 2019-08-16

この記事はMediumに投稿した記事をまとめ直したものです。

目的

Trident 19.07 & CSI 1.1 対応したためCSI対応周りとTrident 19.07 の変更事項(自分が興味あるところについて)について試してみました。

Trident 19.07 is now GA - thePub

注意

本記事で言及するCSI 1.1 のSnapshotやCloneは現時点でアルファステータスなため、どのような機能かを試すぐらいの目的でご使用ください。

本番環境での利用は強くおすすめしません。

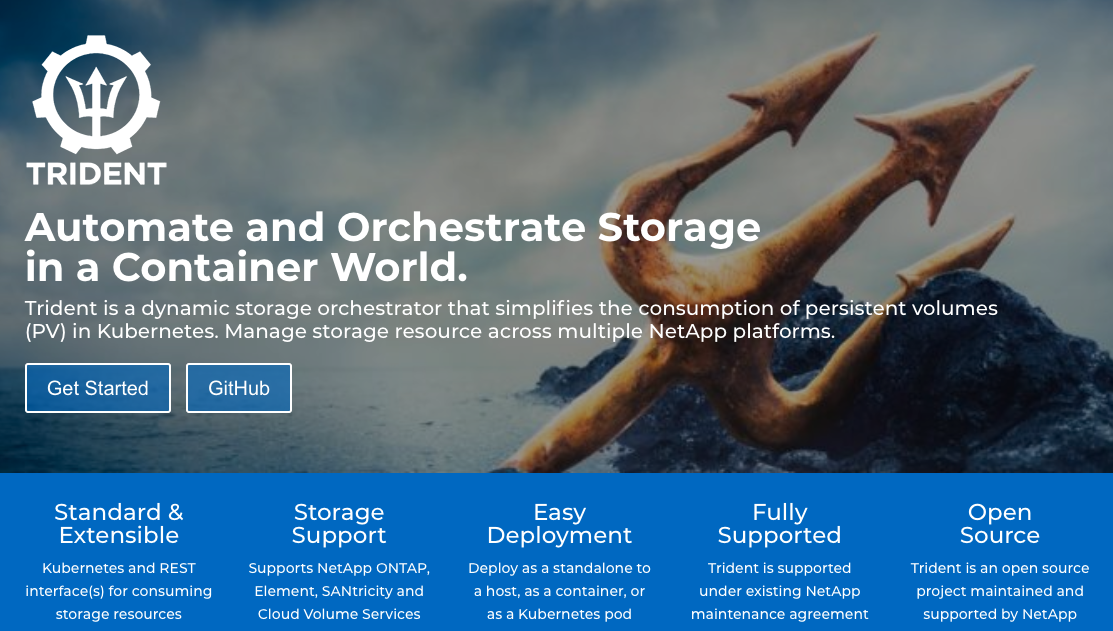

Tridentとは

要するにNetAppストレージとKubernetesをつなぐプラグイン。Kubernetesに Dynamic Storage Provisioning の仕組みがない頃から開発していて、CSIにも対応。
NetAppのストレージ・ポートフォリオを使用する場合、このダイナミックプロビジョニング機能は、NetAppのオープンソースプロジェクトのNetApp Tridentを使用して提供されます。
TridentはKubernetes/OpenShiftに対応する External Storage Provisioner です。NFSエクスポートや iSCSI LUN などのストレージリソースを動的に作成し、アプリケーションによって指定された StorgeClass に設定されている要求を満たしたストレージリソースを作成し、提供します。 アプリケーションは、基盤となるストレージインフラストラクチャを気にすることなく、Kubernetesクラスタ内のホスト間で Pod をシームレスに拡張し、展開でき、 必要なときに、必要な場所でストレージリソースを利用できます。Trident は Storage Dynamic Provisioner として NetApp ストレージと StorageClass をマッピングすることで個々のアプリケーションに最適なストレージを提供することができます。


New features & enhancements

Trident 19.07 での変更事項として以下のものが挙げられます。

CSI モードでのデプロイが標準に。(Kubernets 1.14以降)

CSIの機能も利用可能になりました。SnapShot, Clone, Resize などなどが Kubernetesからシームレスに操作できるようになりました。
CSI 1.1に対応したTridentバージョンとなります。

CRDの導入

19.07以前では接続情報などはTrident同梱のetcdに保管されていたが、本バージョンからはCRDをつかうことでKubernetes本体のetcdに保管されるようになりました。
またパスワード等もSecret等を使いよりKubernetesの枠組みのなかで使用できるようになりました。

Azure NetApp Files 対応

Azure NetApp Files (ANF) にも対応しました。 AKS や Azure上のIaaS上のKubernetesからもTridentを使えるように。

ANFについてはこちら： ベアメタルクラウドファイルストレージ/データ管理サービス。

Azure NetApp Files が一般公開されました | ブログ | Microsoft Azure

Virtual Storage Poolの強化

StorageClass とバックエンドのストレージ本体間の抽象化レイヤとして Virtual Storage Pools　を導入しました。
Element, SANTricity, CVS for AWS, ANF で追加されるようになりました。
バックエンドストレージを意識することなく、StorageClass で設定した条件（パフォーマンス、データ保護、ロケーショなど）を元にPVをプロビジョニングします。


インストール

今まで通りGitHubからバイナリをダウンロードします。
バックエンドはNFSを使いCSIの機能であるSnapshot, Cloneを試します。

Trident 19.07 のインストール

$ wget https://github.com/NetApp/trident/releases/download/v19.07.0/trident-installer-19.07.0.tar.gz
$ tar -xf trident-installer-19.07.0.tar.gz
$ cd trident-installer
$ ./tridentctl install -n trident

Kubernetes は 1.14 を使ったので特にfeature gateを設定せずとも動作しました。1.13より以前の場合は feature gate を有効化する必要があります。

Trident 19.04 が導入されている環境で実施しましたが自動でCSIへのマイグレーションも実行されました。

インストール後にTridentがインストールされる trident namespace を確認します。

$ kubectl get all -n trident

NAME                               READY   STATUS    RESTARTS   AGE
pod/trident-csi-6r88q              2/2     Running   0          7d16h
pod/trident-csi-867d54588b-vz8ss   4/4     Running   0          7d16h
pod/trident-csi-c66qw              2/2     Running   0          7d16h
pod/trident-csi-qkptw              2/2     Running   0          7d16h

NAME                  TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)     AGE
service/trident-csi   ClusterIP   10.104.55.199   <none>        34571/TCP   7d16h

NAME                         DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
daemonset.apps/trident-csi   3         3         3       3            3           <none>          7d16h

NAME                          READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/trident-csi   1/1     1            1           7d16h

NAME                                     DESIRED   CURRENT   READY   AGE
replicaset.apps/trident-csi-867d54588b   1         1         1       7d16h

Trident 19.07 から導入されたCRDを確認します。

$ kubectl get crd

# trident 部分だけを抜粋
NAME                                             CREATED AT
tridentbackends.trident.netapp.io                2019-08-01T15:09:37Z
tridentnodes.trident.netapp.io                   2019-08-01T15:09:37Z
tridentsnapshots.trident.netapp.io               2019-08-01T15:09:37Z
tridentstorageclasses.trident.netapp.io          2019-08-01T15:09:37Z
tridenttransactions.trident.netapp.io            2019-08-01T15:09:37Z
tridentversions.trident.netapp.io                2019-08-01T15:09:37Z
tridentvolumes.trident.netapp.io                 2019-08-01T15:09:37Z
volumesnapshotclasses.snapshot.storage.k8s.io    2019-08-01T15:10:03Z
volumesnapshotcontents.snapshot.storage.k8s.io   2019-08-01T15:10:03Z
volumesnapshots.snapshot.storage.k8s.io          2019-08-01T15:10:03Z

バックエンドストレージの登録

setup/backend.json に接続情報を記述し、以下のtridentctlでバックエンドを登録します。

$ ./tridentctl create backend -f setup/backend.json  -n trident
+-------------------+----------------+--------------------------------------+--------+---------+
|       NAME        | STORAGE DRIVER |                 UUID                 | STATE  | VOLUMES |
+-------------------+----------------+--------------------------------------+--------+---------+
|  BackendName      | ontap-nas      | e705fc2e-2aad-476b-89e0-d51721c98019 | online |       0 |
+-------------------+----------------+--------------------------------------+--------+---------+

ここまでで CSI Trident の導入が完了です。

事前準備(StorageClass, PVCの作成)

ここからは Snapshot と Clone を実行するために StorageClass 、元となる PVC を作成します。

StorageClassの作成時のパラメータの指定を変更するだけでCSI対応となります。

StorageClassの作成

CSI版のStorageClassを作成します。
今までとあまり変更はありませんが、provisioner の指定部分がCSI対応のものになります。 provisioner: csi.trident.netapp.io とします。

gist url: https://gist.github.com/makotow/7fa2dc3e984a2f8d4b286aba66de8ffd

storageclass-csi.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: basic-csi
provisioner: csi.trident.netapp.io
parameters:
  backendType: "ontap-nas"

StorageClassを作成します。

$ kubectl create -f storageclass-csi.yaml
$ kubectl get sc
NAME                   PROVISIONER             AGE
basic-csi              csi.trident.netapp.io   11d
ontap-gold (default)   csi.trident.netapp.io   11d

ちなみに ontap-gold は19.04で作成したStorageClassです。(19.04はCSIモードではデプロイしていないもの）
CSI Tridentを導入したことで PROVISIONNER が csi.trident.netapp.io へ移行されています。

PVCの作成

上記で作成したStorageClassのbasic-csiを使用し、PVCを作成します。

gist url: https://gist.github.com/makotow/cff97f12a9e71520aae20bd3a0be44e7

sample-pvc.yaml
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: basic
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  storageClassName: basic-csi

storageClassName: basic-csiとします。

サンプルのPVCを作成します。

$ kubectl create -f pvc-sample.yaml
persistentvolumeclaim/basic created

$ kubectl get pvc
NAME    STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
basic   Bound    pvc-7547fa11-bd9f-11e9-a9c7-005056ab3e0c   1Gi        RWO            basic-csi      5s

basicという名前でPVCが作成されました。
これ以降はこの basic PVCに対して操作していきます。

CSI の SnapShot と Clone を試す

SnapshotとCloneは実現することはほとんど同じです。
最終的にはPVCとしてアプリケーションから使用します。

以下のような使い分けになります。

  • Volume Snapshot: EBS等のスナップショットと同じイメージ、一旦データを保管し、テスト実行後に最初の状態に戻す
  • Volume Clone: 元データをコピーしてテスト環境を作る

Volume Snapshot

Volume Snapshotを実現するためには幾つかのオブジェクトを準備する必要があります。

VolumeSnapshotClassの作成

VolumeSnapshotClassを作成します。

必要最小限で作成しています。

snapsotterは以下の通り設定します。

このオブジェクトの役目はsnapshotが発行されたときに使用するSnapshotterを指定することです。

snapshotter: csi.trident.netapp.io　部分が該当します。

gist url: https://gist.github.com/makotow/65d112ae639f7e83f2a9717574cd7bee

VolumeSnapshotClass
apiVersion: snapshot.storage.k8s.io/v1alpha1
kind: VolumeSnapshotClass
metadata:
  name: csi-vsc
snapshotter: csi.trident.netapp.io
parameters:

VolumeSnapshotClass を作成します。

$ kubectl create -f VolumeSnapShotClass.yaml
volumesnapshotclass.snapshot.storage.k8s.io/csi-vsc created

$ kubectl get volumesnapshotclass
NAME      AGE
csi-vsc   33s

csi-vsc という VolumeSnapshotClassが作成されました。

VolumeSnapShotを作成する際にはこのクラス名を使用します。

VolumeSnapshot の作成・取得

ここからが実際にスナップショットを取得するマニフェストになります。

gist url: https://gist.github.com/makotow/9b3c4412fd4a3b6eca82db42a2fe4168

VolumeSnapshot.yaml
apiVersion: snapshot.storage.k8s.io/v1alpha1
kind: VolumeSnapshot
metadata:
  name: basic-snapshot
spec:
  snapshotClassName: csi-vsc
  source:
    name: basic
    kind: PersistentVolumeClaim

VolumeSnapshotオブジェクトは、spec.snapshotClassNnameとspec.source を設定し、スナップショットを実現します。

VolumeSnapshotを作成します。

$ kubectl create -f VolumeSnapshot.yaml
volumesnapshot.snapshot.storage.k8s.io/basic-snapshot created

$ kubectl get volumesnapshot
NAME             AGE
basic-snapshot   6s

SnapshotからPVC作成

ここでは取得したSnapshotからPVCのを作成します。

マニフェストは以下の通り。

gist: https://gist.github.com/makotow/e5aad2957587848f6e0cdd2e9565abab

pvc-from-snap.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-from-snap
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: basic-csi
  resources:
    requests:
      storage: 1Gi
  dataSource:
    name: basic-snapshot
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io

ポイントは以下の dataSource になります、dataSourceで復元するSnapshotを定義します。
このあとにでてくる Clone についても同様の方法です。

  dataSource:
    name: basic-snapshot
    kind: VolumeSnapshot
    apiGroup: snapshot.storage.k8s.io

実行します。

$ kubectl create -f pvc-from-snap.yaml
persistentvolumeclaim/pvc-from-snap created

$ kubectl get pvc
NAME            STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
basic           Bound    pvc-7547fa11-bd9f-11e9-a9c7-005056ab3e0c   1Gi        RWO            basic-csi      55m
pvc-from-snap   Bound    pvc-11aa755c-bda7-11e9-a9c7-005056ab3e0c   1Gi        RWO            basic-csi      37s

pvc-from-snapがBOUNDされSnapshotからPVCを作成することができました。

Volume Clone

Volume Clone を実施します。

こちらは非常に簡単に利用できます。
Cloneを作成する際に対象となるPVCのを指定すると新たなPVCが作成されます。

gist url: https://gist.github.com/makotow/5e6435c34148a91558f38304bf5a70a6

pvc-clone-from-pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-from-pvc
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: basic-csi
  resources:
    requests:
      storage: 1Gi
  dataSource:
    name: basic
    kind: PersistentVolumeClaim

spec.dataSourceでkindをPVCとし設定します。

cloneを実行します。

$ kubectl create -f pvc-clone-from-pvc.yaml
persistentvolumeclaim/pvc-from-pvc created

$ kubectl get pvc
NAME            STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
basic           Bound    pvc-7547fa11-bd9f-11e9-a9c7-005056ab3e0c   1Gi        RWO            basic-csi      73m
pvc-from-pvc    Bound    pvc-a4d42841-bda9-11e9-a9c7-005056ab3e0c   1Gi        RWO            basic-csi      7s
pvc-from-snap   Bound    pvc-11aa755c-bda7-11e9-a9c7-005056ab3e0c   1Gi        RWO            basic-csi      18m

pvc-from-pvc　というPVCが作成されました。

Clone の動作について

ここからはNetApp ONTAPを知っている人向けの説明です。
Cloneの実装方法はたくさんあり、今回はNetAppのONTAPを使用しています。
内部で呼び出しているAPIを確認すると FlexClone後にSplitしているという動作をしていました。

19.04 までは純粋にFlexCloneを実行しており、FlexVolumeのFlexClone ParentVolumeを見るとクローン元のボリュームが設定されていました。

19.07 のCSIモードのデプロイだと実装が変わっており、FlexClone後にSplitされています。
SplitすることでQoSを別に設定できる等のメリットが生まれました。

また、Splitをご存知の方だと、FlexCloneからSplitした場合は裏側でデータコピーが動くので完了まで時間がかかるのでは？と感じるところではありますが、ONTAP9.4からはAFFであればSplitしても物理ブロックは共有する動作となっています。他にも様々なメリットがあります、詳細は以下のページで。（AFFであれば…）

まとめ

ここまでで一通り Volume Snapshot と Volume Clone を実施してみました。

ストレージ側で実施していたことやストレージベンダー独自の管理ツール等で行っていことがCSIが策定されたことによりストレージを意識せずに、Kubernetesから行えるようになりました。さらにSnapshotやCloning、Resizeも可能となりデータ管理系も充実してきており、これからの発展が楽しみな領域となってきています。
