Alibaba Cloud VPN GWとCisco仮想ルータ間でIPSec VPN

背景

IKEv2を推してくる若者がいる。だからおっさんも勉強開始。我らがAlibaba CloudもVPN-GWはIKEv2サポート。対抗は物理ルータが手元にないし、まあ趣味の領域なのでAWSのmarketplaceのCSR(CISCO Cloud Services Router)のFree trial版でやってみよう。NAT配下の物理C社ルータも同じような設定で動くんじゃなかろうか、、、というわけで、よくありそうな

• IKEv2
• NATありの環境
• C社ルータとの接続

を試してみる。

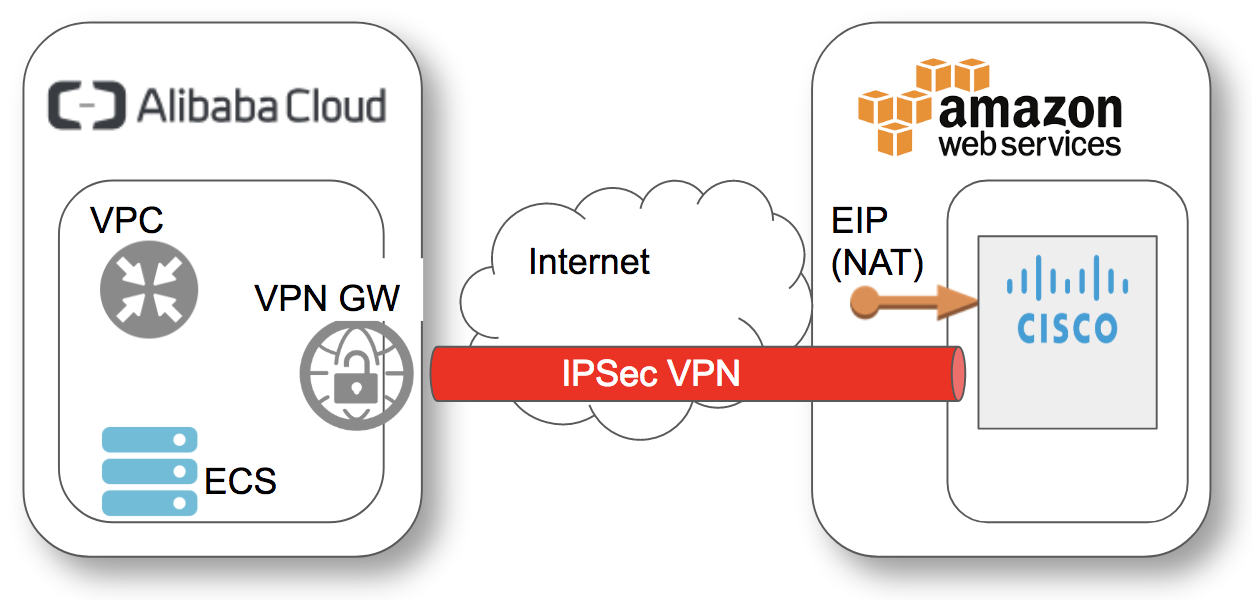

環境

CSRはVPC配下なのでEIPでNATされる。綺麗に動けば自動的にNAT traversalで動くはず。

AWS側準備

AWSでCiscoのCSR trialイメージを使ったEC2を立ち上げる。（省略）
そして以下のパラメータは控えておく。

1. EIP:　Alibaba Cloud側から見たCustomer gatewayのアドレスとなる
2. Private IP:　Alibaba Cloud側から見たRemote ID
3. Subnet:　IPSecでの保護対象のCIDRとなる

Alibaba Cloud側準備

VPN Gatewayの作成

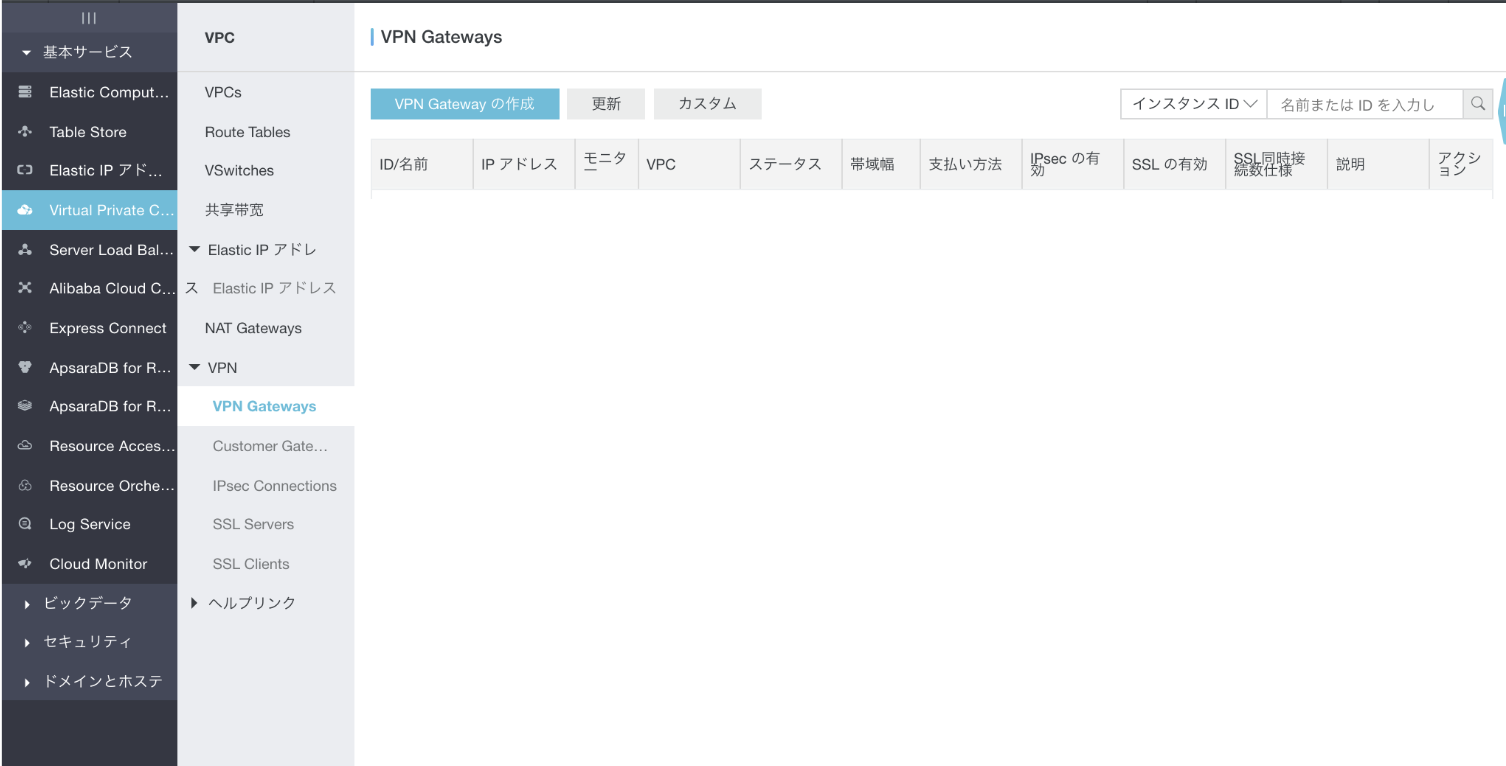

Alibaba Cloud側の接続ポイントを定義。「VPN gatewayの作成」ボタンを押す。

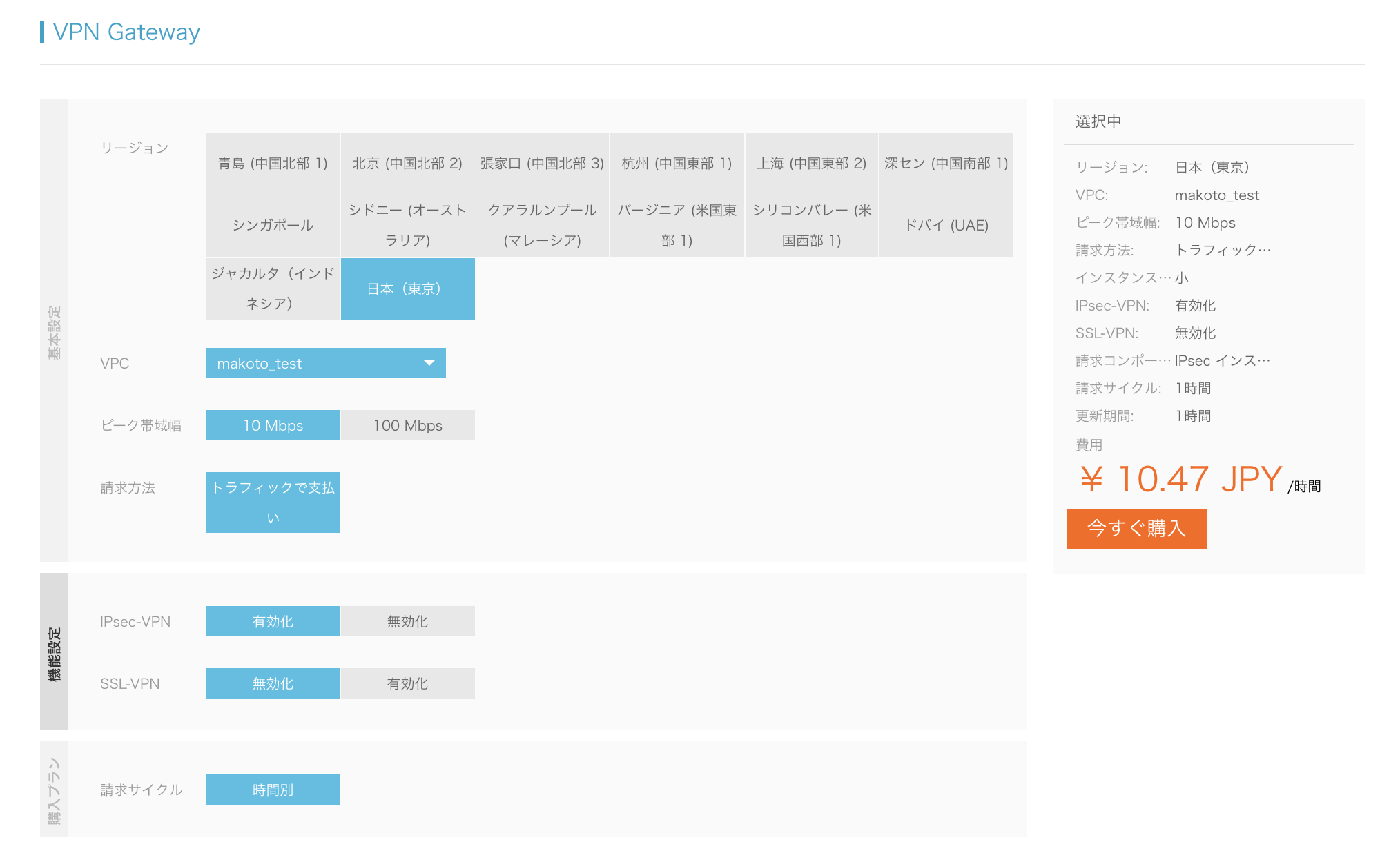

とりあえず日本リージョンを選ぶ。VPCが複数あるなら適切なVPCを選択。１時間10円ぐらいだし、とりあえず購入。

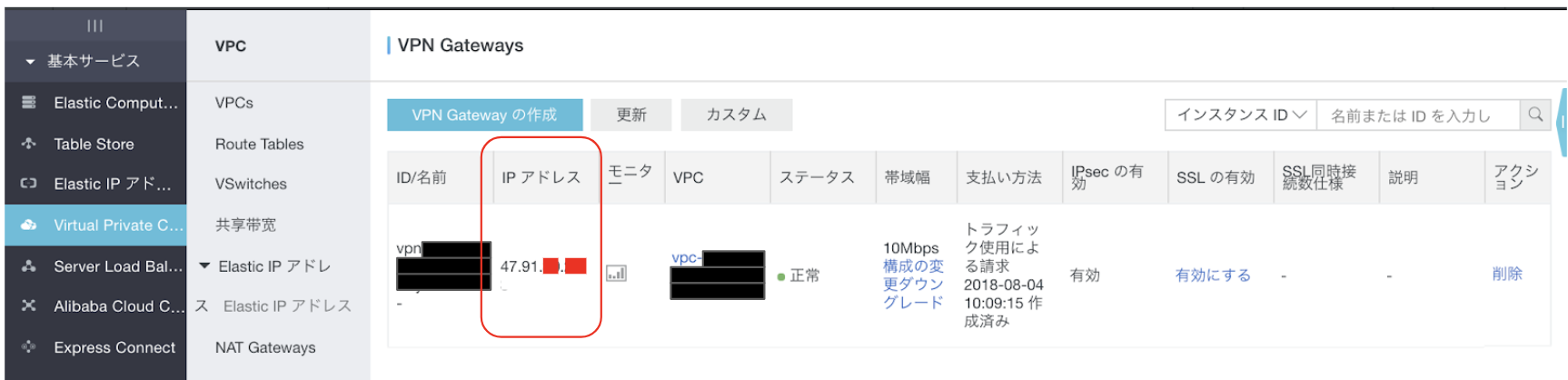

適切に操作すればVPN Gatewayが作成され、 Global IP がアサインされる。これがAlibaba Cloud側のID件接続先IPになるので、メモしておく

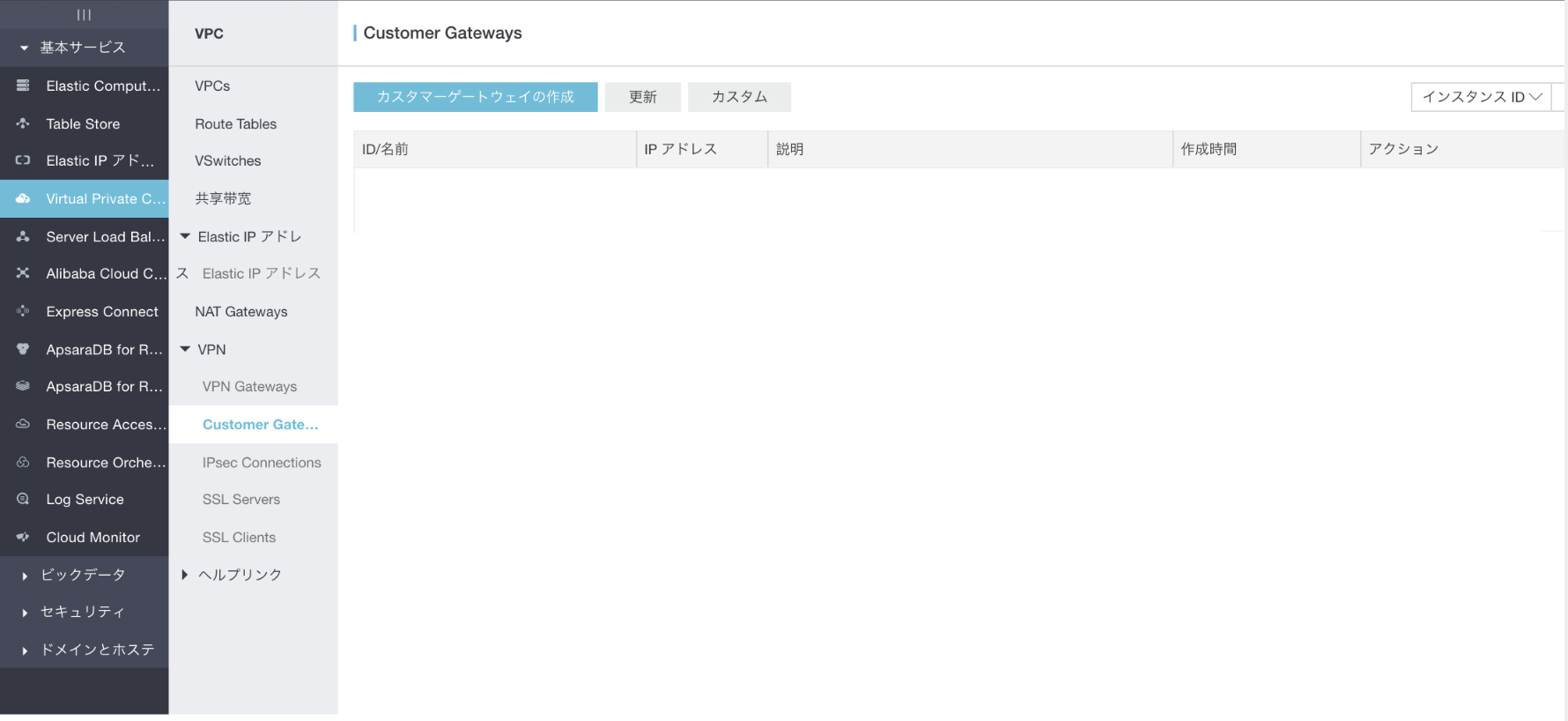

Customer Gatewayの作成

次に「カスタマーゲートウェイ」作成へ進む。Allibaba Cloudから見た接続先を定義。必要な情報接続先のグローバルIP(ここではAWSのEIP)と名称ぐらい。

IPSec Connectionの作成

接続の両端とパラメータを指定して接続。

1. 名前：なんでも。
2. VPN Gateway:先ほど定義したVPN Gatewayが出てくるので選択する。
3. カスタマーゲートウェイ：先ほど定義したCustomer Gatewayが出てくるので選択する
4. ローカルネットワーク：IPSecで使うAlibaba側のCIDR。vSwitch　のアドレス。ここでは172.24.0.0/16
5. リモートネットワーク：IPSecで使う、AlibabaCloudから見て接続先にあるCIDR。ここではAWSのサブネット　のアドレス。ここでは10.128.0.0/16

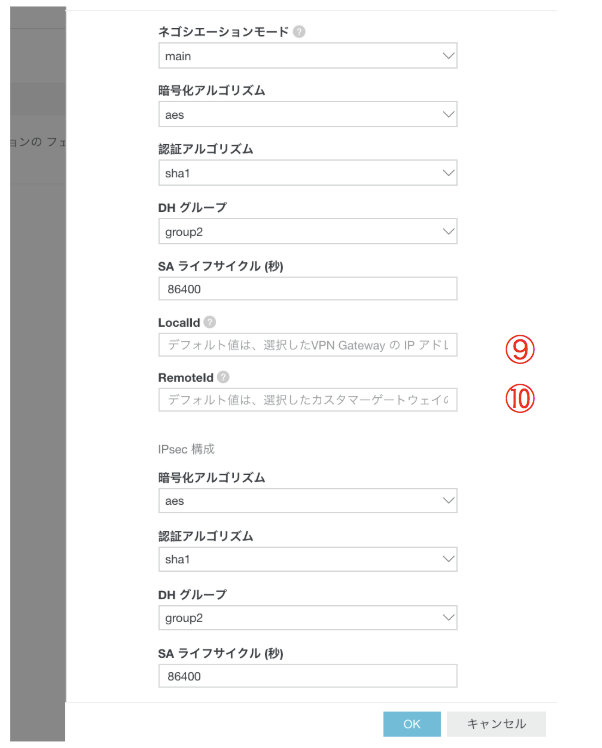

6. ここではIKEv2を設定するため、「高度な構成」をon
7. 事前共有鍵：PSK(pershared key)を記載する。ここではalitest
8. バージョン：ike2
9. Localid：Alibaba CloudのVPN GWのグローバルIPアドレスを記載。
10. Remoteid:CSRのPrivate IPを記載する。

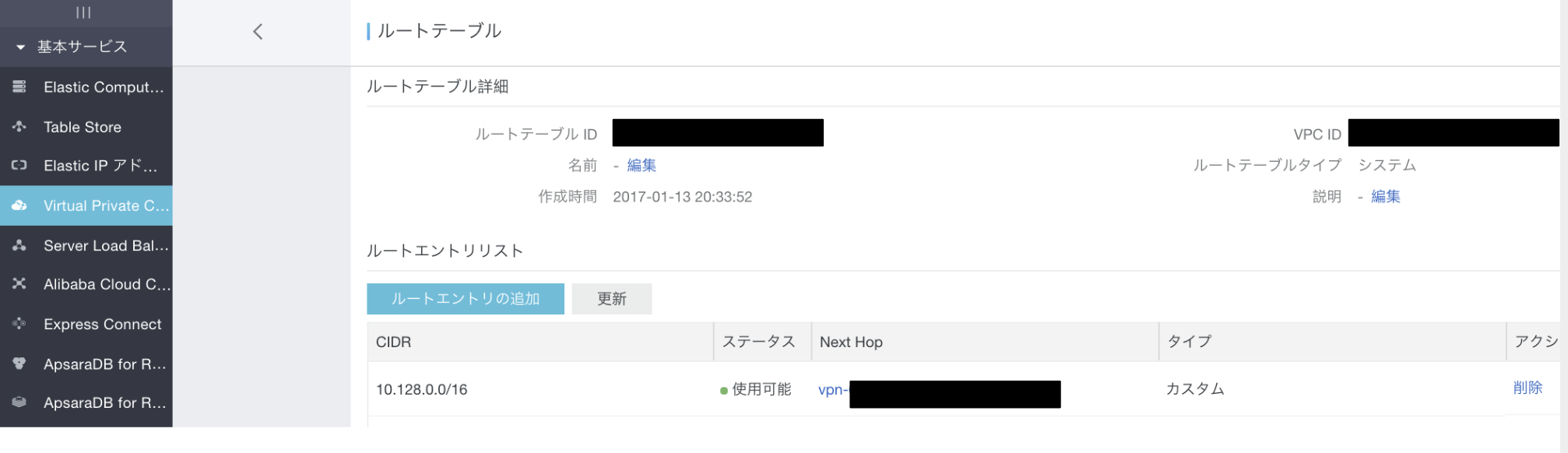

Routing の設定

VPCのRouting TableへAWSのCIDR（ここではA）のNexthopとして、先ほど作成したVPC-GWを指定する。

再びAWS側準備へ

Alibaba Cloud側のVPN GWのアドレスへのIKE/IPSecパケットがAWSのセキュリティポリシー上ドロップされている可能性がそこそこ高いので、適切にACLを設定

CSR(CISCO仮想ルータの設定)

! SNIP
crypto ikev2 proposal Proposal2Ali
 encryption aes-cbc-128
 integrity sha1
 group 2
!
crypto ikev2 policy Policy2Ali
 match address local 10.128.0.57
 proposal Proposal2Ali
!
crypto ikev2 keyring keys
 peer Alibaba
  address 47.91.xx.xx
  pre-shared-key local alitest
  pre-shared-key remote alitest
 !
!
!
crypto ikev2 profile Profile2Ali
 match identity remote address 47.91.xx.xx 255.255.255.255
 authentication remote pre-share
 authentication local pre-share
 keyring local keys
!
!
!
!
!
!
!
!
!
!
!
!
crypto ipsec transform-set TS esp-aes esp-sha-hmac
 mode tunnel
!
!
!
!
crypto map cmap 10 ipsec-isakmp
 set peer 47.91.xx.xx
 set transform-set TS
 set ikev2-profile Profile2Ali
 match address cryptoacl
!
ip access-list extended cryptoacl
 permit ip 10.128.0.0 0.0.0.63 172.24.0.0 0.0.255.255

! SNIP

とりあえず接続完了

Cisco側

ip-10-128-0-57#show crypto ipsec sa

interface: GigabitEthernet1
    Crypto map tag: cmap, local addr 10.128.0.57

   protected vrf: (none)
   local  ident (addr/mask/prot/port): (10.128.0.0/255.255.0.0/0/0)
   remote ident (addr/mask/prot/port): (172.24.0.0/255.255.0.0/0/0)
   current_peer 47.91.xx.xx port 4500
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 18, #pkts encrypt: 18, #pkts digest: 18
    #pkts decaps: 18, #pkts decrypt: 18, #pkts verify: 18
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0
    #pkts not decompressed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0

     local crypto endpt.: 10.128.0.57, remote crypto endpt.: 47.91.xx.xx
     plaintext mtu 1422, path mtu 1500, ip mtu 1500, ip mtu idb GigabitEthernet1
     current outbound spi: 0x●●●●●●●●(●●●●●●●●)
     PFS (Y/N): N, DH group: none

     inbound esp sas:
      spi: 0x●●●●●●●●(●●●●●●●●)
        transform: esp-aes esp-sha-hmac ,
        in use settings ={Tunnel UDP-Encaps, }
        conn id: 3475, flow_id: CSR:1475, sibling_flags FFFFFFFF80000048, crypto map: cmap
        sa timing: remaining key lifetime (k/sec): (4608000/2726)
        IV size: 16 bytes
        replay detection support: Y
        Status: ACTIVE(ACTIVE)

     inbound ah sas:

     inbound pcp sas:

     outbound esp sas:
      spi: spi: 0x●●●●●●●●(●●●●●●●●)
        transform: esp-aes esp-sha-hmac ,
        in use settings ={Tunnel UDP-Encaps, }
        conn id: 3476, flow_id: CSR:1476, sibling_flags FFFFFFFF80000048, crypto map: cmap
        sa timing: remaining key lifetime (k/sec): (4608000/2726)
        IV size: 16 bytes
        replay detection support: Y
        Status: ACTIVE(ACTIVE)

     outbound ah sas:

     outbound pcp sas:
ip-10-128-0-57#ping 172.24.189.251
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.24.189.251, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/4/5 ms
ip-10-128-0-57#

Alibaba Cloud 側

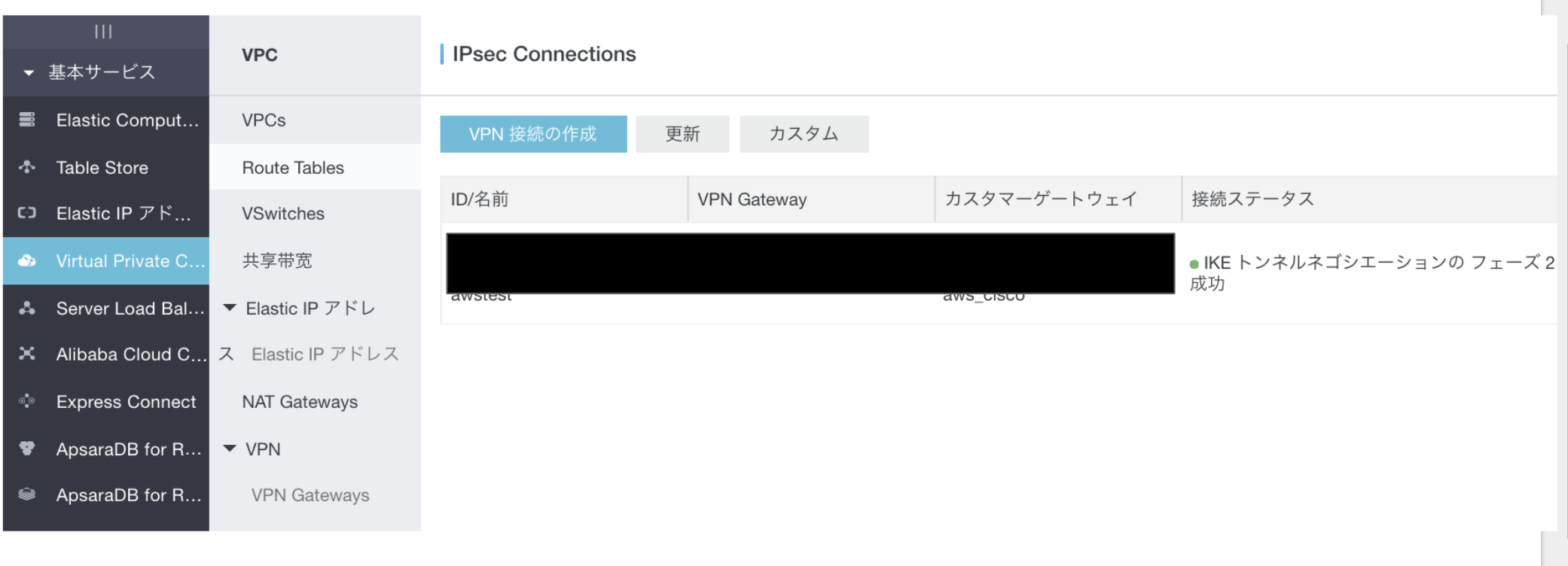

AlibabaCloudのIPSec connectionで「フェーズ２成功」と出ればOK
