ネットワーク実機学習記録5.スタティックルートとデフォルトゲート

概要

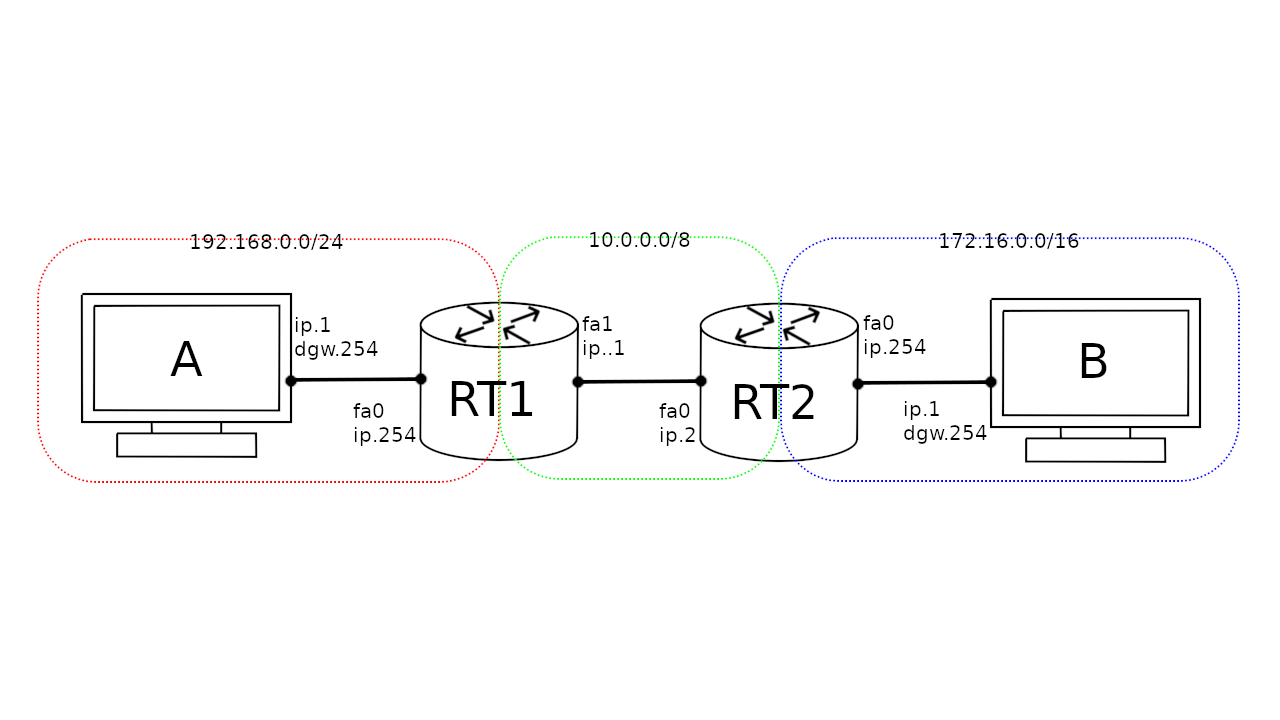

スタティックルートとデフォルトゲートを使用し、PCAからPCBへの通信が可能になったことを確認する。

補足：パケットは宛先IPアドレスを基にルーティングテーブルの情報から最適な経路を選択し転送されます。
これをルーティングといいます。
ルーティングテーブルに宛先までの経路情報がなければ、宛先までの通信は行えません。

設定操作ログ

RT1(config)#
RT1(config)#
RT1(config)#ip route 172.16.0.0 255.255.0.0 10.0.0.2
RT1(config)#
RT1(config)#
RT1(config)#do sh run
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
interface FastEthernet0
 ip address 192.168.0.254 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1
 ip address 10.0.0.1 255.0.0.0
 duplex auto
 speed auto
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
ip route 172.16.0.0 255.255.0.0 10.0.0.2
!
!
!
!
!
!
!
control-plane
!
!
!
line con 0
line aux 0
line vty 0 4
 login
 transport input all
!
end

RT1(config)#
RT1(config)#
--------------------------------------------------------------------------------------
RT2(config)#
RT2(config)#
RT2(config)#ip route 0.0.0.0 0.0.0.0 fa1
%Default route without gateway, if not a point-to-point interface, may impact

performance
RT2(config)#
RT2(config)#
RT2(config)#do sh run
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
interface FastEthernet0
 ip address 172.16.0.254 255.255.0.0
 duplex auto
 speed auto
!
interface FastEthernet1
 ip address 10.0.0.2 255.0.0.0
 duplex auto
 speed auto
!
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
ip route 0.0.0.0 0.0.0.0 FastEthernet1
!
!
!
!
!
!
!
control-plane
!
!
!
line con 0
line aux 0
line vty 0 4
 login
 transport input all
!
end

RT2(config)#
RT2(config)#
RT2(config)#exi
RT2#
Jan  2 12:55:42.595: %SYS-5-CONFIG_I: Configured from console by console
RT2#
RT2#
RT2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       + - replicated route, % - next hop override

Gateway of last resort is 0.0.0.0 to network 0.0.0.0

S*    0.0.0.0/0 is directly connected, FastEthernet1
      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.0.0.0/8 is directly connected, FastEthernet1
L        10.0.0.2/32 is directly connected, FastEthernet1
      172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks
C        172.16.0.0/16 is directly connected, FastEthernet0
L        172.16.0.254/32 is directly connected, FastEthernet0
RT2#
RT2#
--------------------------------------------------------------------------------
RT1#
RT1#
RT1#show ip t route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       + - replicated route, % - next hop override

Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.0.0.0/8 is directly connected, FastEthernet1
L        10.0.0.1/32 is directly connected, FastEthernet1
S     172.16.0.0/16 [1/0] via 10.0.0.2
      192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.0.0/24 is directly connected, FastEthernet0
L        192.168.0.254/32 is directly connected, FastEthernet0
RT1#
RT1#
RT1#exi

スタティックルートの設定と確認

RT1(config)#ip route 172.16.0.0 255.255.0.0 10.0.0.2

ip routeコマンドで宛先のネットワークアドレス、宛先のサブネットマスク、宛先の手前のIPアドレス（ネクストホップアドレス）またはネクストホップルーターへ中継するための出力インターフェイスを入力することで、スタティックルートを設定します。

RT1#show ip t route
～～～～～～～～～～～～～～～～～～～～～～～～～～
S     172.16.0.0/16 [1/0] via 10.0.0.2

show ip routeコマンドでルーティングテーブルを確認すると、スタティックルートで設定した経路がルーティングテーブルに学習されたことが確認できます。

補足：スタティックルートは手動で具体的な経路情報をルーティングテーブルに学習させることができます。

デフォルトゲートの設定と確認

ip route 0.0.0.0 0.0.0.0 FastEthernet1

ip routeコマンドで宛先のネットワークアドレスとサブネットマスクに0（全てという意味）、宛先の手前のIPアドレス（ネクストホップアドレス）またはネクストホップルーターへ中継するための出力インターフェイスを入力することで、デフォルトゲートを設定します。

RT2#show ip route
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
Gateway of last resort is 0.0.0.0 to network 0.0.0.0

S*    0.0.0.0/0 is directly connected, FastEthernet1

show ip routeコマンドでルーティングテーブルを確認すると、fa1がデフォルトルートとして学習されたことが確認できます。

補足：デフォルトルートはルーティングテーブルにない宛先への経路として使用されます。

参考

ICND1：第8章
