@maeken_0216(maeken)

【Flutter】 AWS APIGatewayのWebSocket APIを使ってみた

Last updated at Posted at 2023-05-15

FlutterでAWS API GatewayのWebSocket APIを使ってみたい！という方向けの記事になります。
本記事は実装方法に特化して書いていますので、そもそもWebSoketって？という方は参考記事をご参照ください。

前提

  • Flutterの環境構築は済んでおり、基礎は知っている
  • AWSアカウント作成済み

構成

手順

大まかな手順としては↓になります。

  1. Lambdaに関数を作成
  2. APIGatewayでAPIを作成
  3. Flutter側の実装

Lambdaに関数を作成

関数の作成

Lambdaのコンソールを開き「関数の作成」を選択します。
各種設定を選択。
「一から作成」を選択。

項目名 設定内容
関数名 好きな関数名を入力
ランタイム Node.js 16.x
アーキテクチャ x86_64

（他の項目は特に設定しなくても問題ありません）
「関数の作成」を押すと、関数が作成されます。

各種処理追加

作成した関数を開き、ディレクトリ構成を以下のようにします。
【】→フォルダ名

  • 【関数名】
    • 【interface】
      • connect.js
      • disconnect.js
      • sendText.js
    • index.js

index.js

index.js
const { connect } = require('./interface/connect');
const { sendText } = require('./interface/sendText');
const { disconnect } = require('./interface/disconnect');

exports.handler = async (event, context) => {
	// レスポンスデータ
    let response;
    // イベントタイプ
    let routeKey;

    //-------------------------------------
    //-- eventTypeからIF毎のロジックに振り分け
    //-------------------------------------
    routeKey = event.requestContext.routeKey;

    switch (routeKey){

        case "$connect":
            //***************************************************
            //** 接続
            //***************************************************
            response = await connect(event, context);
            break;

        case "sendText":
            //***************************************************
            //** 文字送信
            //***************************************************
            response = await sendText(event, context);
            break;

        case "$disconnect":
            //***************************************************
            //** 切断
            //***************************************************
            response = await disconnect(event, context);
            break;
    }

    return response_final;

};

connect.js

connect.js
exports.connect = async (event, context, callback) => {
    // ***************************************************
    // ** 接続時の処理を好きに追加
    // ***************************************************

    // レスポンスデータの生成
    let response = {
        "statusCode": event.statusCode,
        "headers": event.headers,
        "body": context.body,
        "isBase64Encoded": false
    };
    return response;
};

disconnect.js

disconnect.js
exports.disconnect = async (event, context, callback) => {
    // ***************************************************
    // ** 切断時の処理を好きに追加
    // ***************************************************

    // レスポンスデータの生成
    let response = {
        "statusCode": event.statusCode,
        "headers": event.headers,
        "body": context.body,
        "isBase64Encoded": false
    };
    return response;
};

sendText.js

sendTextが呼ばれた時に「送信されてきたdataを、送信者にそのまま送信する」ようにしています。

sendText.js
const { ApiGatewayManagementApiClient, PostToConnectionCommand } = require("@aws-sdk/client-apigatewaymanagementapi");

exports.sendText = async (event, context, callback) => {
    // ***************************************************
    // ** 実装例）sendText実行時の処理
    // ***************************************************
    // apigateway client インスタンス取得
	const domain = event.requestContext.domainName;
    const stage = event.requestContext.stage;
    const endpoint = `https://${domain}/${stage}`;
    const agmClient = new ApiGatewayManagementApiClient({ endpoint: endpoint });

    //----------------------------------------------
    //-- clientにdata送信
    //----------------------------------------------
    // clientに送信するデータ
	const body = JSON.parse(event.body);
	const sendData = {
        text : body.data.text
    };

    const sendParams = {
        Data: Buffer.from(JSON.stringify(sendData))
    };
	// 送信先のconnectionId
    sendParams.ConnectionId = event.requestContext.connectionId;

    try {
      // クライアントに送信
      response = await agmClient.send( new PostToConnectionCommand(sendParams));
      // 送信成功時の処理

    } catch (error) {
      // 送信失敗時の処理
    }

    // レスポンスデータの生成
    response = {
        "statusCode": event.statusCode,
        "headers": event.headers,
        "body": context.body,
        "isBase64Encoded": false
    };
    return response;
};

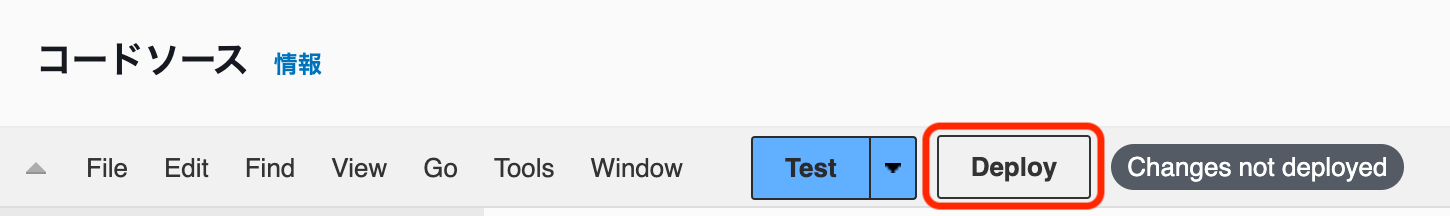

Deploy

「Deploy」ボタンを押します。
これやらないと反映されないので、お忘れなく。

実行ロールの追加

LambdaからAPIGatewayにアクセスできるように、実行ロールを追加します。
編集内容は以下の公式ドキュメントを参照
https://docs.aws.amazon.com/ja_jp/apigateway/latest/developerguide/apigateway-websocket-control-access-iam.html

APIGatewayでAPIを作成

APIの作成

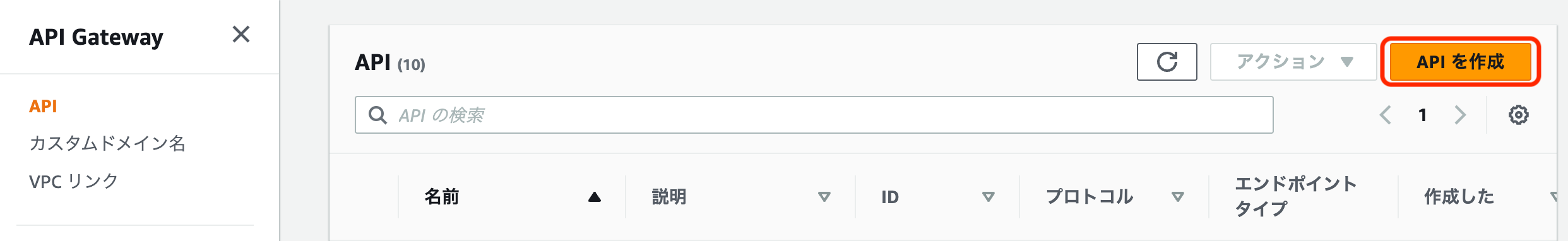

AWS API Gatewayのコンソールに行き「APIの作成」を選択します。
今回作成するのはWebSocket APIなので「WebSocket API」の「構築」を押します。

APIの詳細を指定する

項目名 設定内容
API名 好きなAPI名を入力
ルート選択式 「request.body.action」を入力

入力したら「次へ」ボタンを押します。

ルートを追加

  1. $connectルートの追加 $disconnectルートの追加 $defaultルートの追加を押下。
  2. 「カスタムルートを追加」を押し、入力欄に「sendText」と入力します。
  3. 「次へ」ボタンを押下。

統合をアタッチする

すべてのルートに対して同じLambda関数を設定します。
どのルートから呼び出されているかはLambda側で判定するため、同じもので問題ありません。

項目名 設定内容
統合タイプ Lambda
AWS リージョン 使用しているリージョン
Lambda関数 呼び出す関数（先ほど作成したもの）


ステージの追加


項目名 設定内容
ステージ名 好きなステージ名を入力

確認して作成

  1. 設定内容を確認
  2. 「作成してデプロイ」を押下

Flutter側の実装

パッケージの追加

dependencies:
  flutter:
    sdk: flutter

  # WebSoket
  web_socket_channel: ^2.2.0

接続

接続用のインスタンスの作成

// WebSocketインスタンス
WebSocketChannel? _channel;

使用したい画面のライフサイクルメソッドなどで、以下のメソッドを呼びます。

// WebSocket接続開始
void startConnection(){
	_channel = IOWebSocketChannel.connect("wss://xxxxxxxxx");

	// 切断時の監視
	final subscription = _channel?.stream.listen(null);
	subscription?.onDone(() {
	  // WebSocket切断時の処理
	});
}

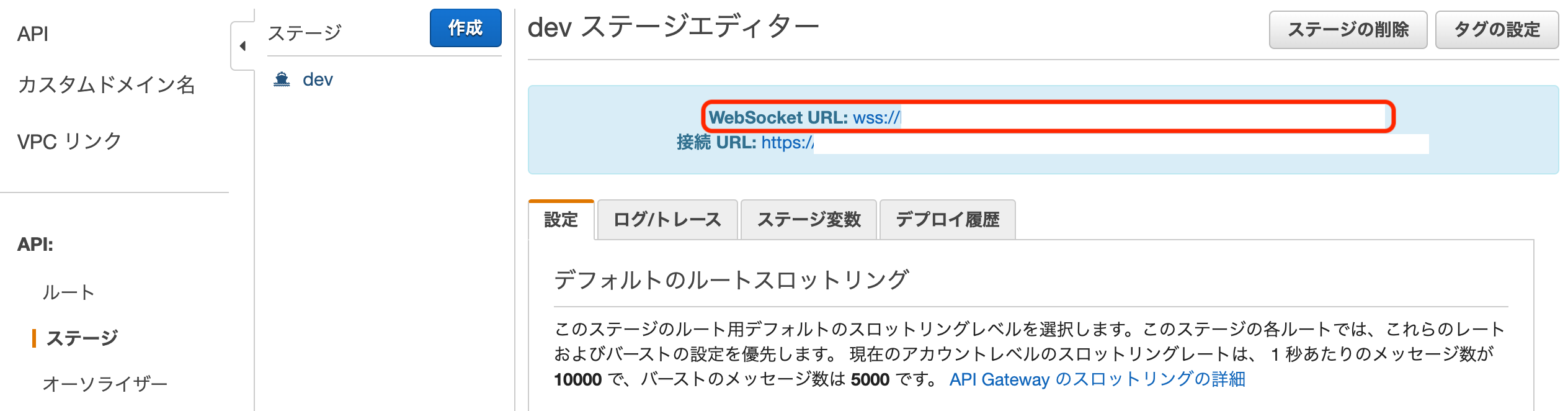

接続先のURLはAPIGatewayで以下の画面の「WebSocket URL」を使用します。
wssから始まるやつです。

サーバーを監視し、変更があれば取得・表示できるようにします。
ここでは受け取ったdataをTextに変換して表示しておきます。

StreamBuilder(
	stream: _channel?.stream,
	builder: (context, snapshot) {
	  return Text(snapshot.hasData
	      ? 'response:${snapshot.data}'
	      : 'response:');
},

切断

切断する時は以下のメソッドを呼ぶだけです。

void disconnect() async {
  await _channel?.sink.close();
}

送信

APIGateway WebSocket APIの場合は、ただデータを送るだけでなく、ルートを指定する必要があります。
以下のfunctionを、ボタン押下時などに呼び出してください。

// 文字送信
void sendTextAction() {
  Map data = {
	// 送信したいAPIのルート名を指定
    "action": "sendText",
	// 送信するデータ
	"data":
    {
      "text": "文字送ったよ",
    }
  };
  // 送信処理
  _channel?.sink.add(jsonEncode(data));
}

まとめ

今回苦戦したのがAWS周りだったので、Flutterはだいぶ省略してしまいました。お許しください。
どなたかの一助となれば幸いです。
