はじめに
あえて記事やハウツーとしては取り上げられないが、多くの人がつまづく些細なことを挙げていきます。
あるある
ボタンをクリックしたのに反応しない。
ロボットを作ったときには動いたのに、開き直したら「Click 検索」を押しても検索ページに移動しない。？
実際のところは？
「Click 検索」が 青色 で表示されているときにはまだその命令は実行されておらず、その次のステップに移動することにより処理が実行されます。

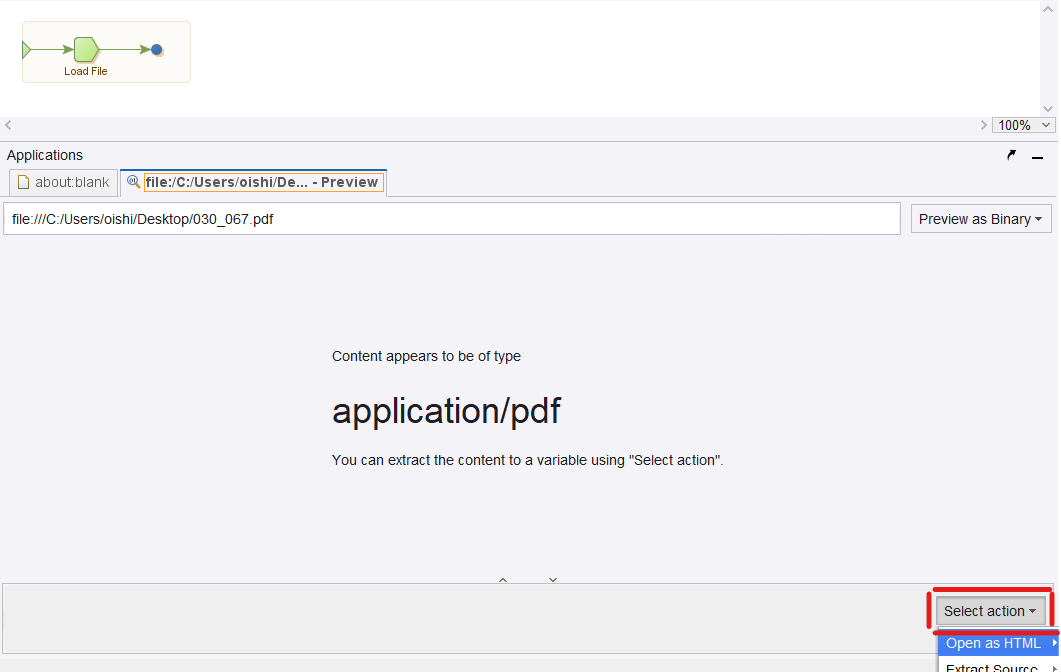

ファイル読込でPDFを指定しても「アクションを選択」プルダウンが表示されない。
実際のところは？
「Click 検索」が 青色 で表示されているときにはまだその命令は実行されておらず、その次のステップに移動することにより処理が実行されます。
ステップ実行とは
Design Studioの場合少しわかりにくさを感じるかもしれませんが、ロボットの処理を構成する ステップ の状態はよく見ると以下のように3色の色分けにより状態が判断できます。
- 緑：実行済み
- 青：実行前（カレントステップ）
- 灰色：未実行
なので、ステップを実行するというのは、ステップの色を緑にすると言い換えることができます。
上の例で行くと、ステップが実行されたのは1つ目の「Do Nothing」だけで、「Load File」を実行するためには、2つ目の「Do Nothing」をクリックして「Load File」のステップを緑に変えてあげる必要があります。
もし初学者の方がDesign Studioを触っていて、「あれ、処理が実行されないな？」と思ったらステップの色を確認してみてください！！！
追伸
一方でDAは色分けではなくガイド線の挿入により現在位置を表示する形式なのでわかりやすいですね。
