自作レーザーポインター Ⅰ

Last updated at Posted at 2021-03-06


はじめに

絶対に人体に向けて照射しないこと。 プレゼンテーションでの画面への指示や手で触れない物の指摘等の本来の目的外の用途では使用しないこと。 鏡やガラス等の正反射するものに向けて照射しないこと。 レーザー光線は直接目に入ると網膜に障害を起こす危険性があるので、レーザー光線を絶対に直視しない、のぞかないこと。

絶対に守って下さい。

目的

プロジェクタやポスターを使ったプレゼンテーションでの使用。

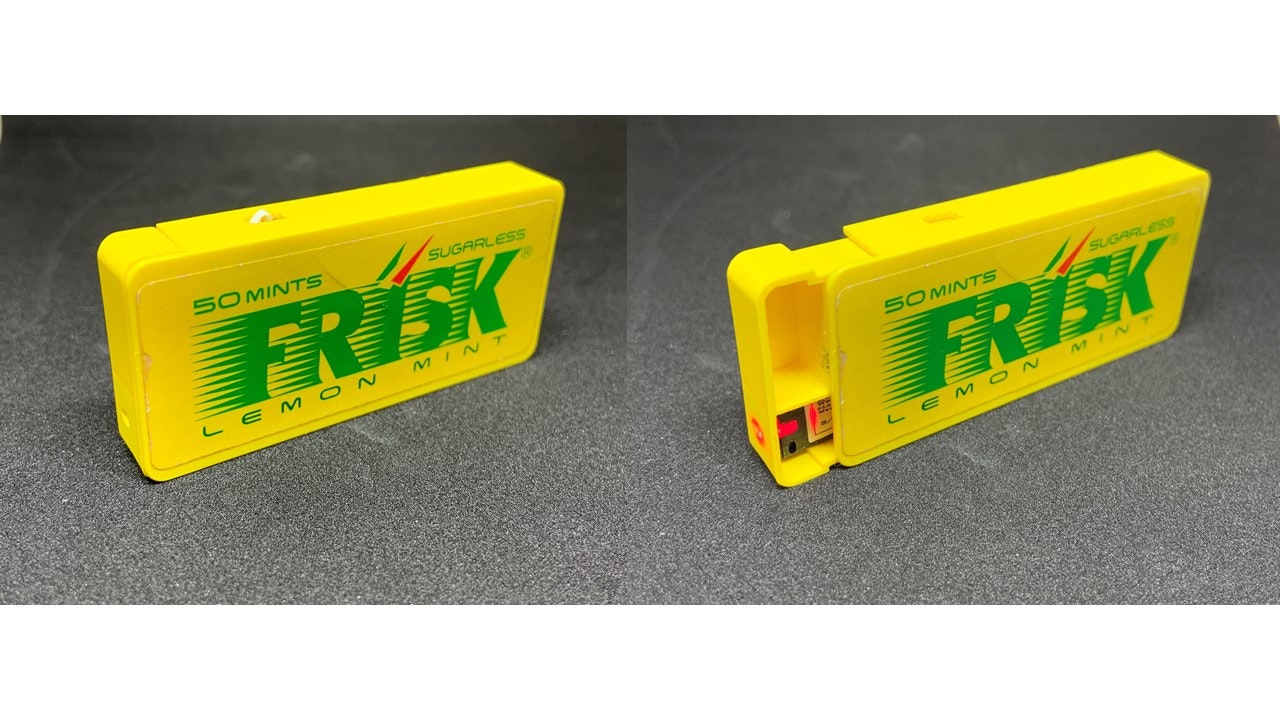

FRISKケースを__スライド__する事で、電源がONになります。

※注意※
電源を逆に接続しますと、レーザー発光モジュールの素子が破損する恐れがありますので十分に注意してください。

目次

  1. 電子部品リスト
  2. 配線図
  3. ケース加工
  4. 動作確認

1.電子部品リスト

名称 型番 備考
赤色レーザー発光モジュール(薄型) LM-102-B https://akizukidenshi.com/catalog/faq/goodsfaq.aspx?goods=M-01091
極超小形検出スイッチ 標準/ノンショーティング形 D3C-1210 https://www.marutsu.co.jp/pc/i/54443/
9V電池 100円ショップ
FRISKケース セルの右揃えです
※レーザーモジュールやリミットスイッチを固定するために、接着剤を使用しました。
TAMIYA EPOXY PUTTY(タミヤ・エポキシ造形パテ)

2.配線図

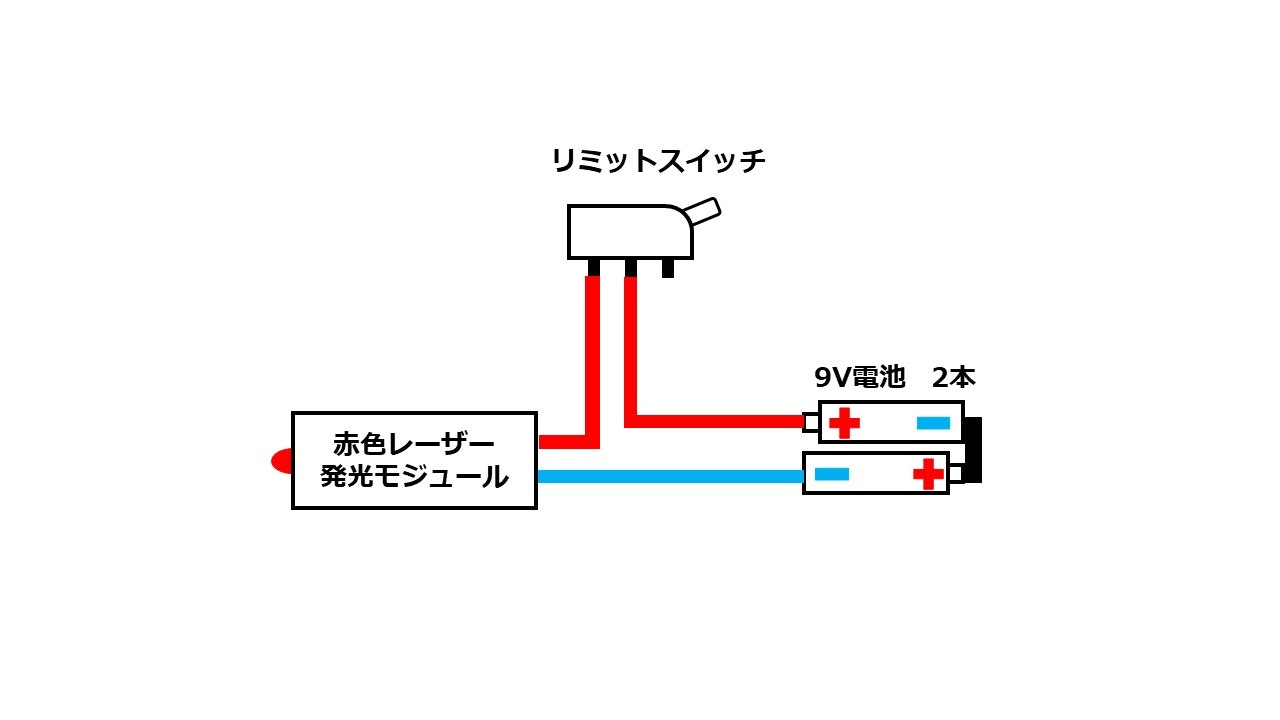

配線図は以下の通りになっています。

3.ケース加工

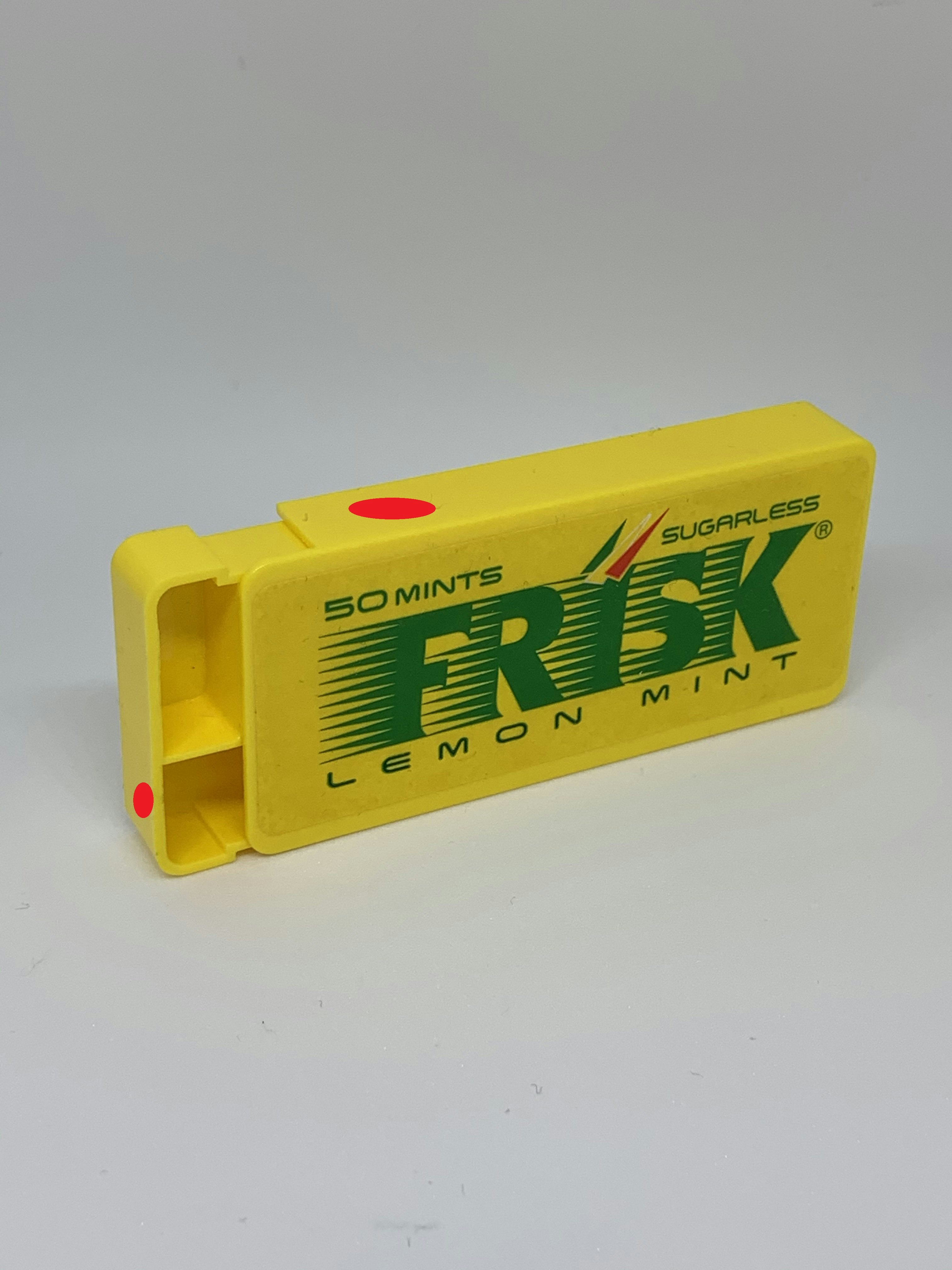

FRISKケースに赤色が付いてる所に穴を開けます。
レーザー発光が出る穴とスイッチの部分になります。

4.動作確認

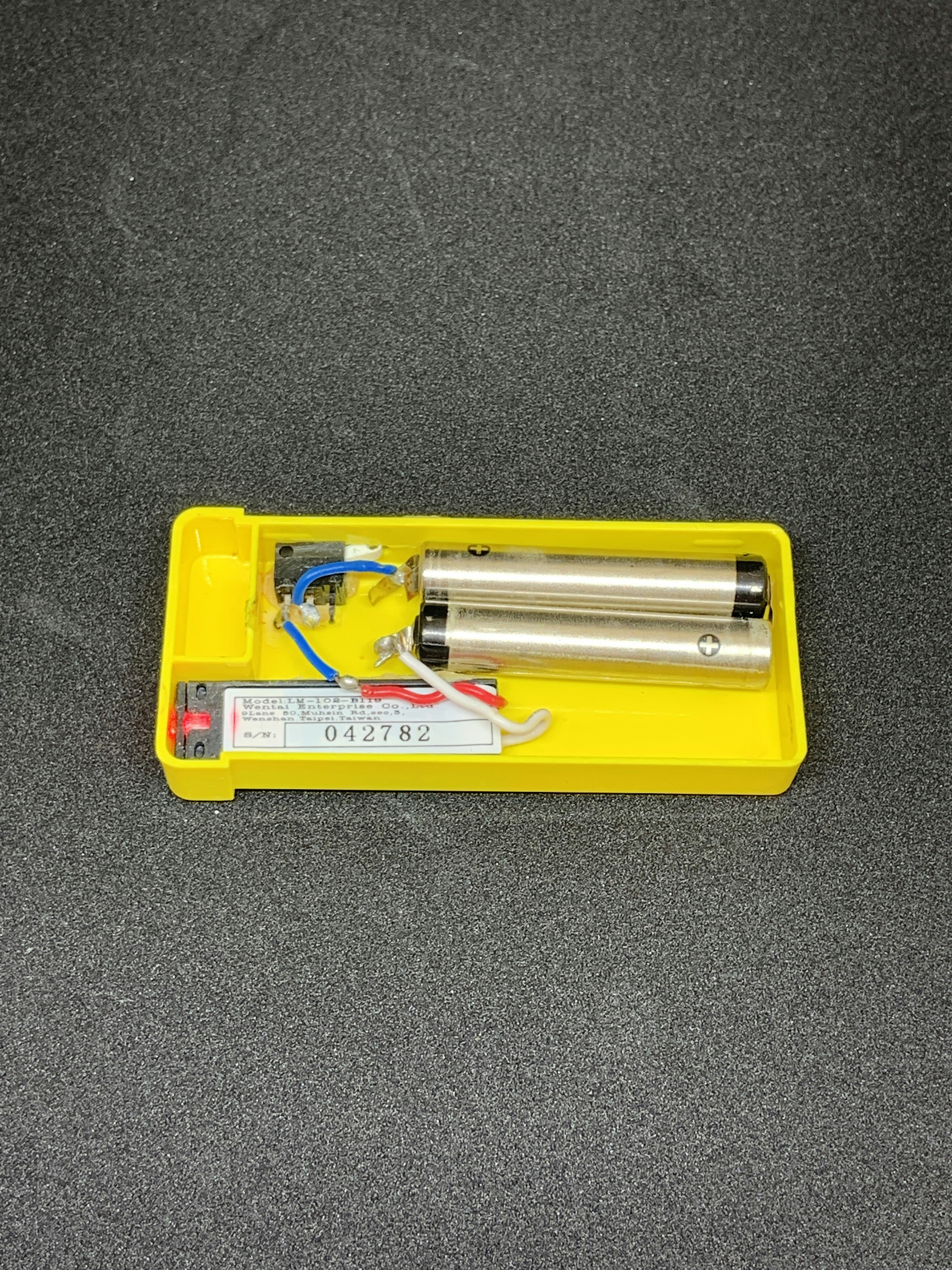

内部の様子になります。

開閉の様子になります。

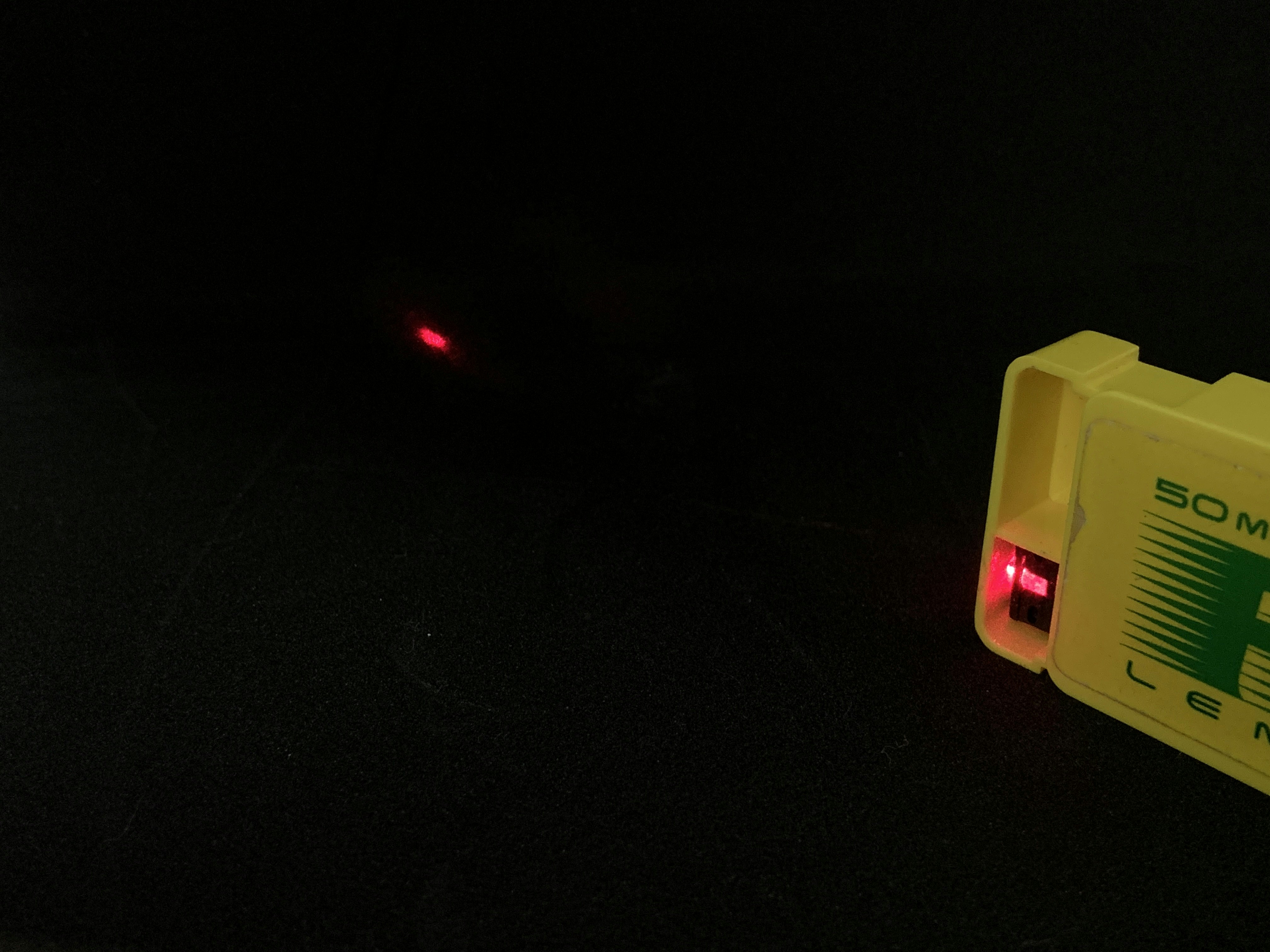

しっかりと動作している事を確認出来ました。
