NSX-T サブトランスポート ノード プロファイルについて

NSX-T 3.2.2 以降で追加された、サブトランスポートノードプロファイルについて、機能概要と設定手順を確認しましたので以下にまとめます。

サブトランスポートノードプロファイルとは

VMware Docs にあるように、クラスタ内の一部のホストに定義できるトランスポートノードプロファイルになります。

• サブトランスポートノードプロファイルで可能な事

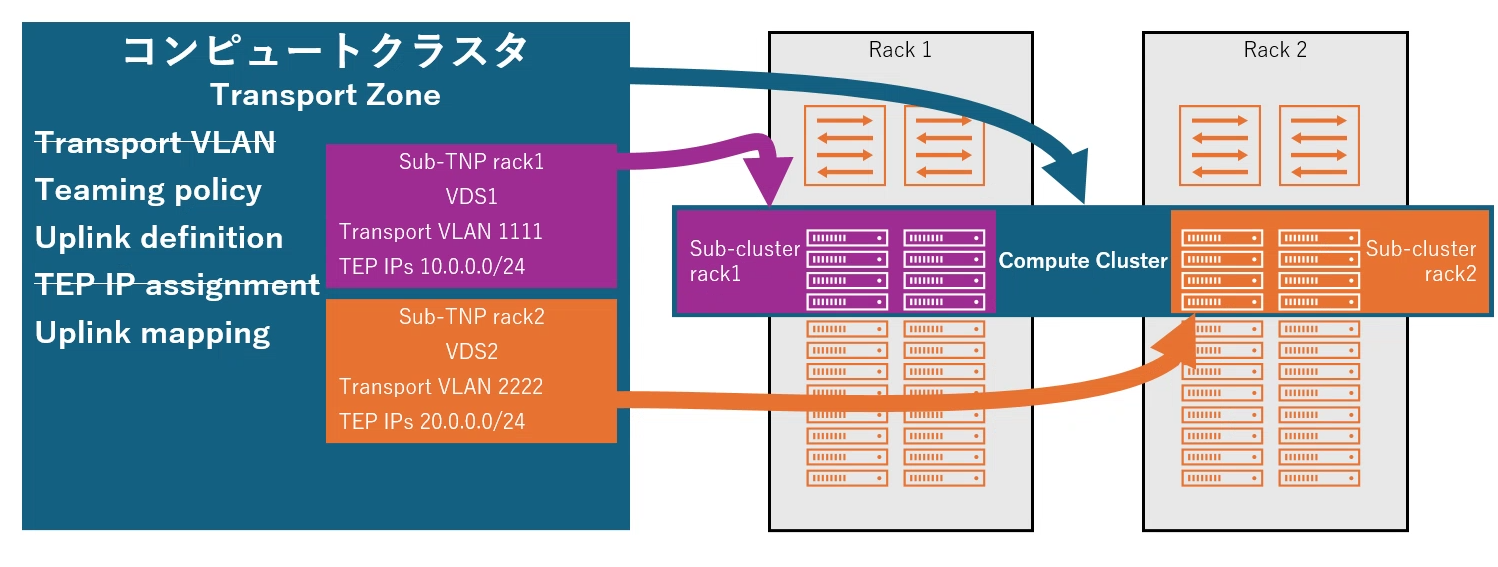

  下図のように、サブトランスポートノードプロファイルを使用する事で、大元のトランスポートノードプロファイルの、VDSや、アップリンクプロファイル、TEPのIPアドレス割り当てを上書きする事が可能です。

• ユースケース：ストレッチクラスタ、L3トポロジー等


• サブクラスタの設定

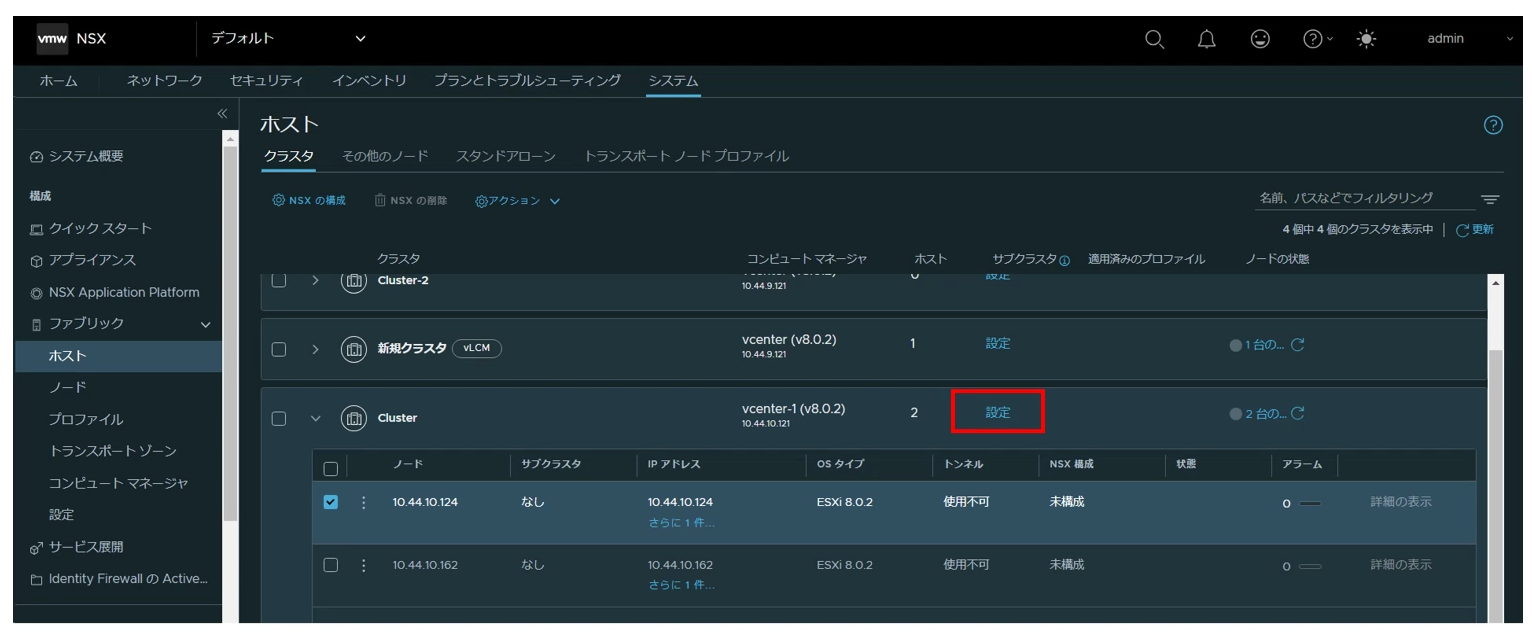

  NSX-T UI > 「システム」> 「ホスト」> 「クラスタ」> 「サブクラスタ」> 「設定」よりサブクラスタを追加


• サブクラスタ名の入力（Rack1）

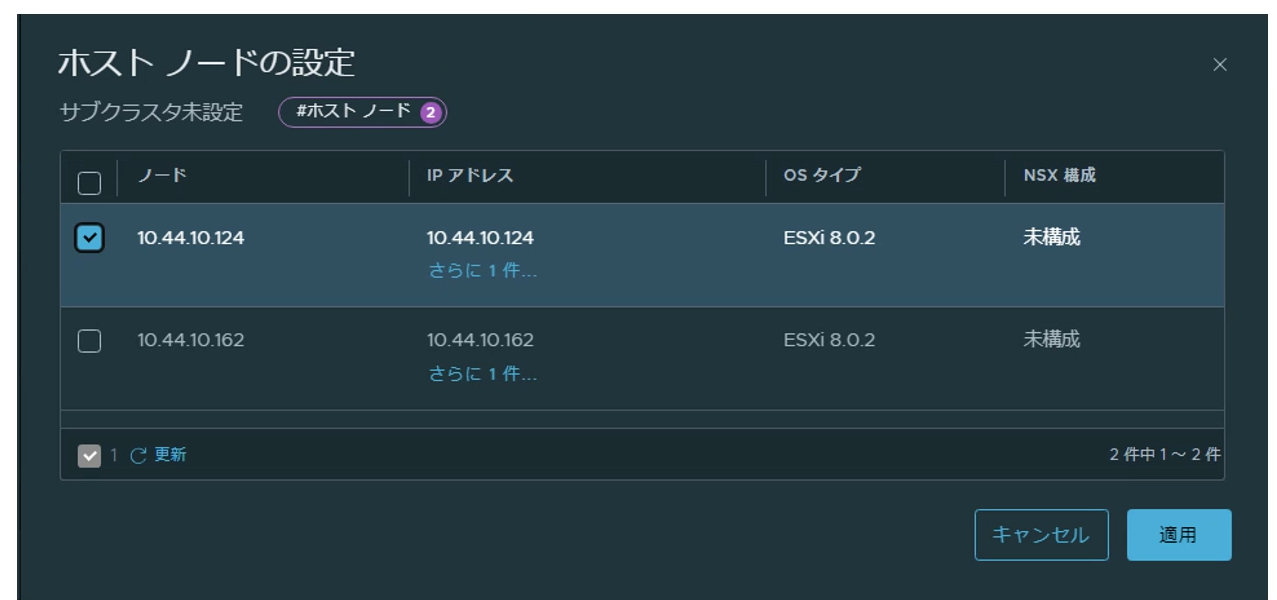

• クラスタ内の特定のホストをサブクラスタに含める。


• 同様にその他のホストを別のサブクラスタに含める。(Rack2)

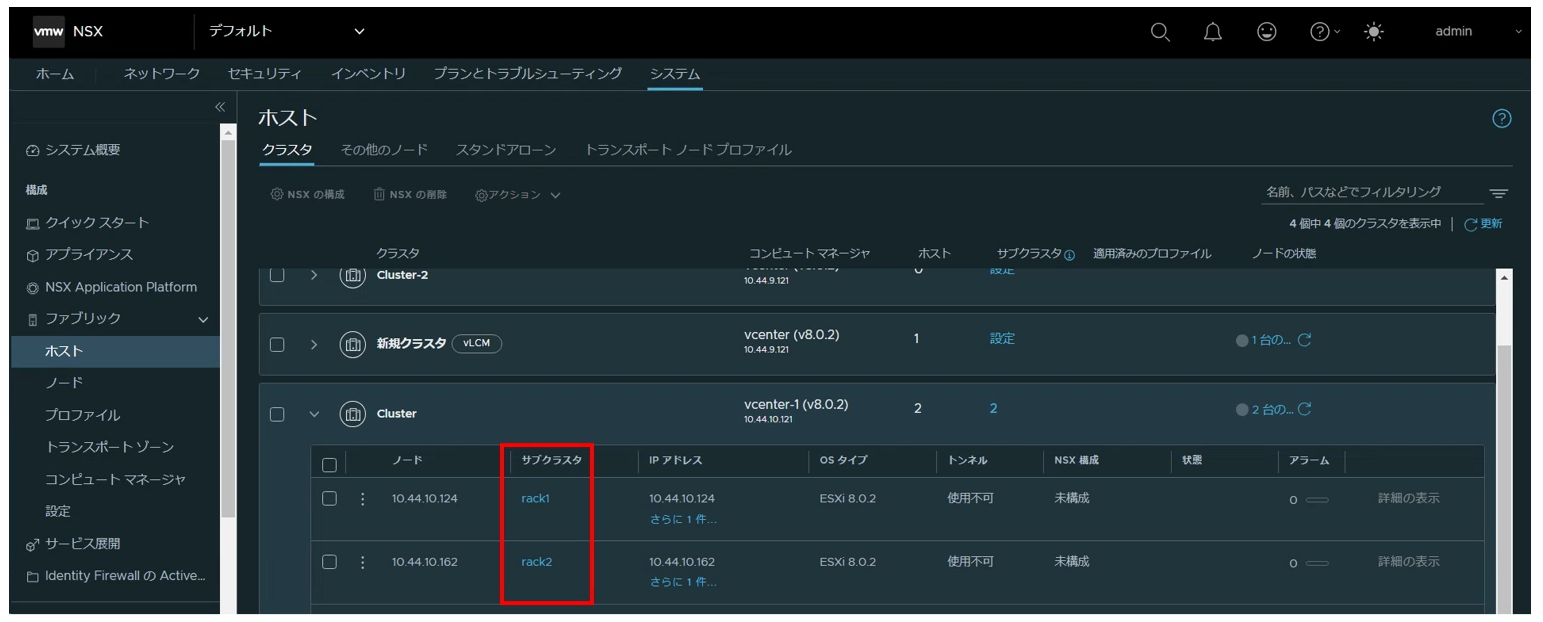

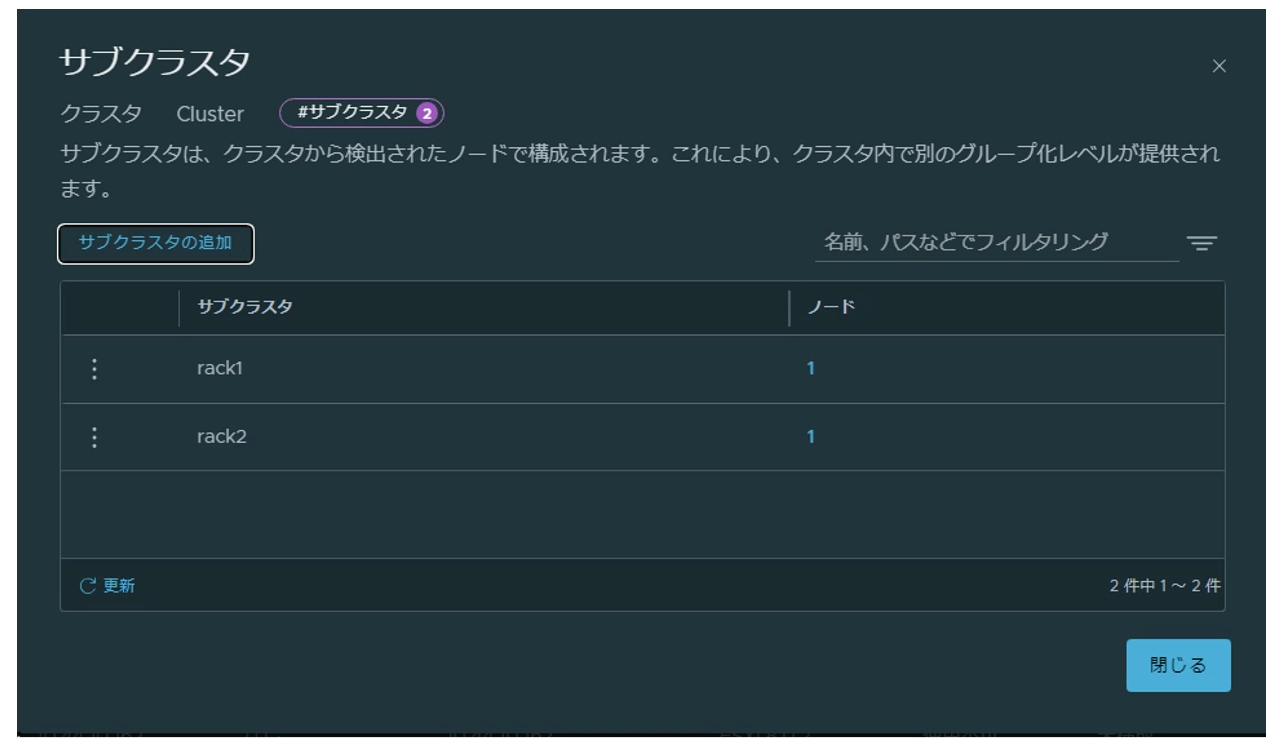

• クラスタ内にサブクラスタが登録された事を確認する

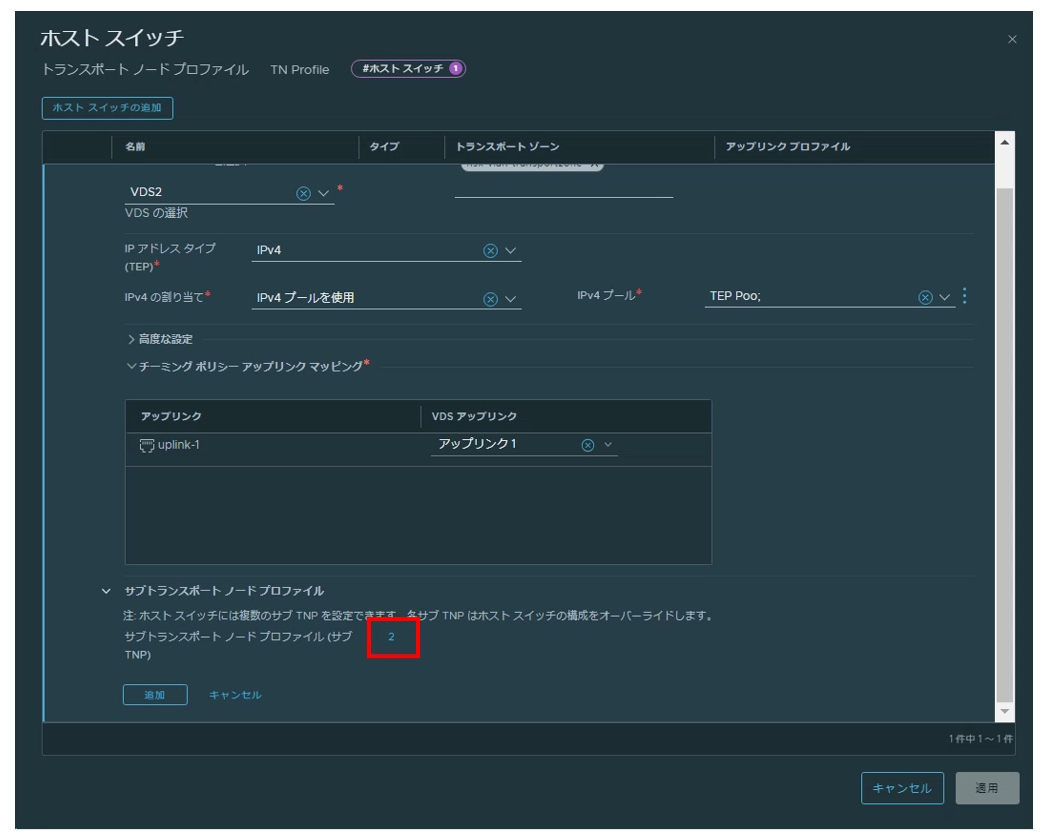

• サブトランスポートノードプロファイルを作成する為、トランスポートノードプロファイルを編集する。「システム」> 「ホスト」>「トランスポートノードプロファイル」

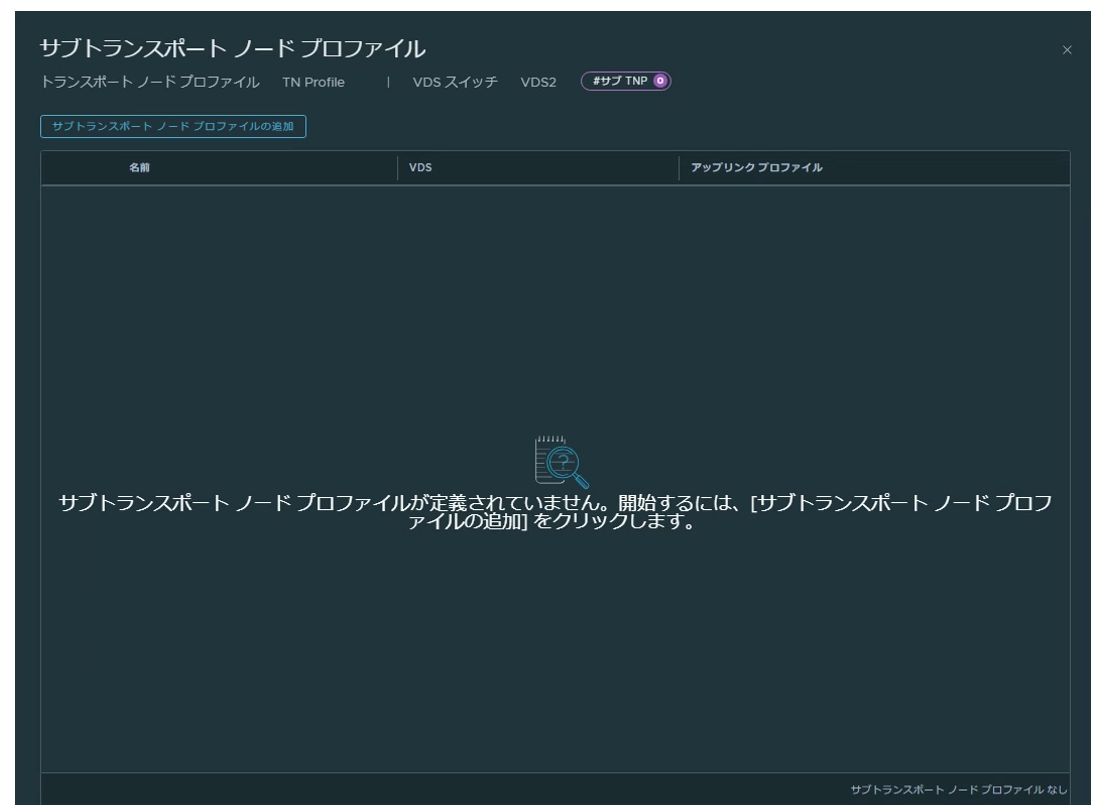

• サブトランスポートノードプロファイルを「設定」より追加する。

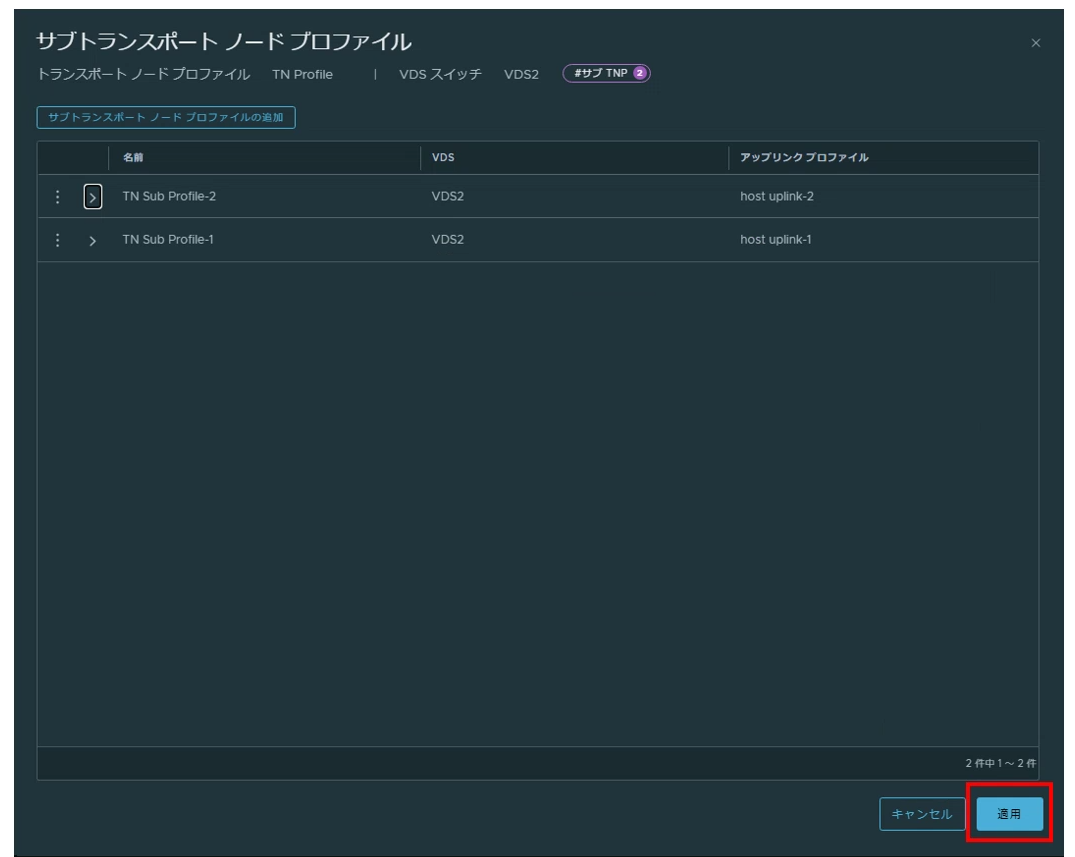

• 2つのサブトランスポートノードプロファイルについてそれぞれ、VDS、アップリンクプロファイル、IPプールの指定を行う。（大元のトランスポートノードプロファイルと重複しない内容を指定する）

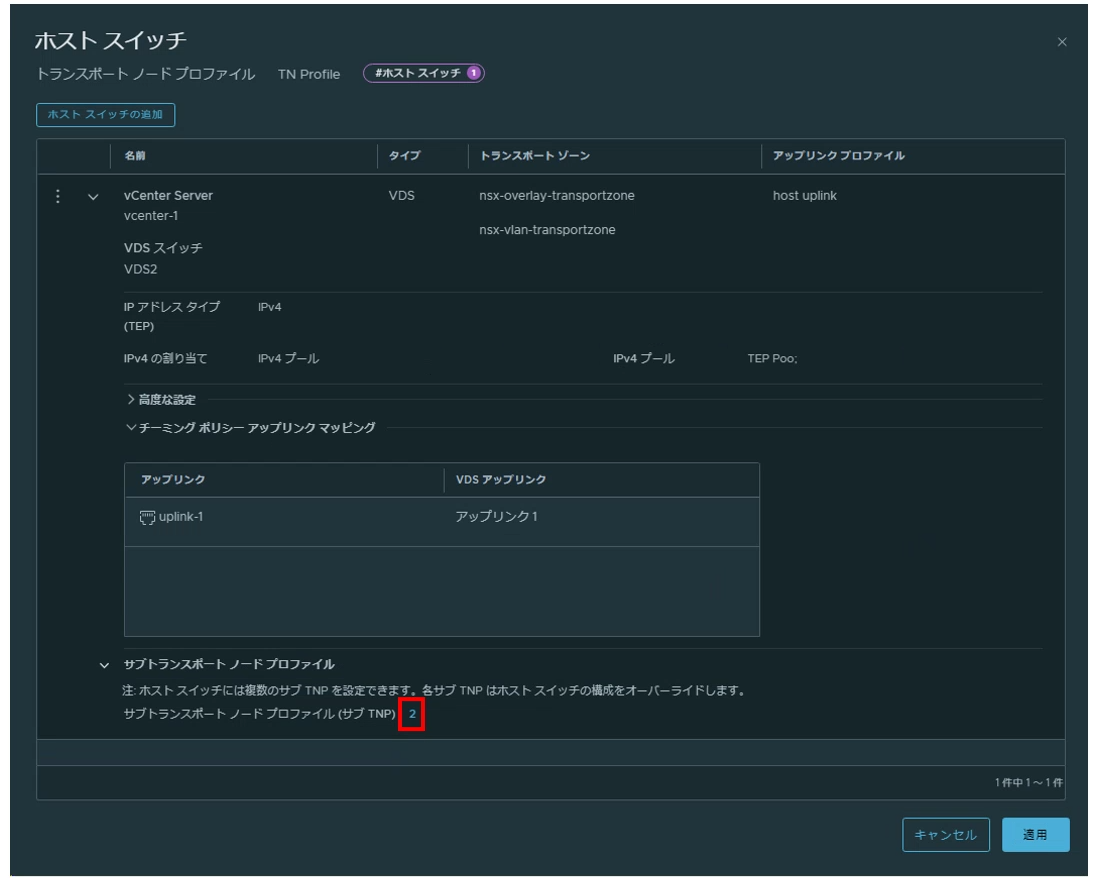

• トランスポートノードプロファイルに、2つのサブトランスポートノードプロファイルが作成されたことを確認する。



• 対象のトランスポートノードプロファイルへのインストール「NSXの構成」メニューより、インストール時に各サブトランスポートノードプロファイルを対象のホストに指定出来る事を確認する。
