「v6プラス」固定IPサービスを ひかり電話契約あり でNVR510から利用する

Posted at

前書き

YAMAHAのNVR510を導入したのを機に小型ONU化やIPoEでのIPv6接続に変更したが、NVR510を再起動するとIPv4接続でしか外部に出られなくなる現象が…。
半年くらい放置していたが思わず再起動するとIPv4以外で通信できなくなるので、重い腰を上げて色々試したところ解消できたのでまとめておく。

環境

config

YAMAHAのIPIPトンネリング 設定例8:IPv4 over IPv6トンネル接続 日本ネットワークイネイブラー株式会社 (以下JPNE) v6プラス (固定IP)にある「ひかり電話を契約している場合:DHCPv6-PD」設定を元にONU向けに変更します。

【上記ページのひかり電話を契約している場合:DHCPv6-PD】(2019/5/16時点)

【経路設定】
 ip route default gateway tunnel 1
 ipv6 route default gateway dhcp lan2

【LAN設定】
 ip lan1 address 192.168.100.1/24

【NGNとの接続設定】
 ipv6 lan2 address dhcp-prefix@lan2::(インターフェイスID)/64
 ipv6 lan2 dhcp service client
 ngn type lan2 ntt

【BRに対するIPIPの設定】
 tunnel select 1
  tunnel encapsulation ipip
  tunnel endpoint address (BRのIPv6アドレス)
  ip tunnel nat descriptor 1
  ip tunnel tcp mss limit auto
  tunnel enable 1

【NAT設定】
 nat descriptor type 1 masquerade
 nat descriptor address outer 1 (固定IPv4アドレス)

【DHCPの設定】
 dhcp service server
 dhcp server rfc2131 compliant except remain-silent
 dhcp scope 1 192.168.100.2-192.168.100.191/24

【DNSの設定】
 dns host lan1
 dns service fallback on
 dns server dhcp lan2
 dns server select 500000 dhcp lan2 any .
 dns private address spoof on

【IPv6アドレスの通知設定】
 ipv6 lan2 prefix change log on
 lan linkup send-wait-time lan2 5
 schedule at 1 startup * lua (通知用Luaスクリプトファイル名)

これを元に、ONU向けに設定

# IPv4のデフォルト経路を「tunnel 1」にする
ip route default gateway tunnel 1
# IPv6のデフォルト経路を「ONU1に与えられるデフォルトゲートウェイ」を使う
ipv6 route default gateway dhcp onu1
# ONU1がDHCPv6で取得した /56 のプレフィックスをひかり電話と分割し /64 のプレフィックスを ID:1 で用意する
ipv6 prefix 1 dhcp-prefix@onu1::/64
# LAN1インターフェイスのIPv4アドレスを 192.0.2.1 としネットマスクを /24 とする
ip lan1 address 192.0.2.1/24
# LAN1の代理ARPをONにする
ip lan1 proxyarp on
# ONU1がDHCPv6で取得した /64 のプレフィックスに ::1 を付け足してIPv6アドレスを作りLAN1に割当てる
ipv6 lan1 address dhcp-prefix@onu1::1/64
# ルータ広告の送信制御。LAN1に対して "ipv6 prefix 1" で設定したプレフィックスを送信する。
# またオプション情報をホストに自動取得させる(o_flag)。
ipv6 lan1 rtadv send 1 o_flag=on
# LAN1においてDHCPv6をserverとして動作させる
ipv6 lan1 dhcp service server
# ONU1の説明を "JPNE" にする
description onu1 JPNE
# ONU1インターフェイスのリンクアップ後の送信制御時間を5秒にする(リンクアップ後 5秒後にパケットを送信しだす)
onu linkup send-wait-time onu1 5
# ONU1インターフェイスはDHCPクライアントとしてIPを取得する(IPv4)
ip onu1 address dhcp
# ONU1インターフェイスはDHCPクライアントとしてIPを取得する(IPv6)
ipv6 onu1 address dhcp
# ONU1がDHCPv6で取得した /64 のプレフィックスに インターフェイスID を付け足してIPv6アドレスを作りONU1に割当てる
ipv6 onu1 address dhcp-prefix@onu1::(インターフェイスID)/64
# ONU1のIPv6プレフィックスに変化があった場合ログに記録する(LUAスクリプト用)
ipv6 onu1 prefix change log on
# ONU1のDHCPv6はclientとして動作させる
ipv6 onu1 dhcp service client
# NGN網に接続するインターフェイスをONU1とする
ngn type onu1 ntt
# tunnel 1の設定
tunnel select 1
  # トンネルの説明
  description tunnel "V6PLUS Fix-IP"
  # IPv6 over IPv6トンネル
  tunnel encapsulation ipip
  # トンネルインターフェイス端点のIPアドレス。BRのIPv6アドレスを指定する。
  tunnel endpoint address (BRIPv6アドレス)
  # NATディスクリプターの1を適用する
  ip tunnel nat descriptor 1
  # TCPセッションのMSS制限をautoにする
  ip tunnel tcp mss limit auto
  # tunnel 1を有効にする
  tunnel enable 1
# NATディスクリプター 1をマスカレードタイプにする
nat descriptor type 1 masquerade
# NATディスクリプター 1の外側IPを 203.0.113.1(例示用IPなので編集必要) にする
nat descriptor address outer 1 203.0.113.1
# 外側から受信したパケットを破棄し何も返さない(0~1023/tcpは破棄してRSTを返す)
nat descriptor masquerade incoming 1 reject
# DHCPをサーバとして機能させる
dhcp service server
# DHCPのRFC2131対応動作としてremain-silent(リース情報を持たないクライアントからの DHCPREQUEST を無視する)以外
# がRFC2131対応機能とする
dhcp server rfc2131 compliant except remain-silent
# DHCPスコープ1のIP範囲
dhcp scope 1 192.0.2.2-192.0.2.254/24
# リンクダウンした場合に情報を解放する
dhcp client release linkdown on
# DNSサーバへアクセスできるホストをLAN1インターフェイスとする
dns host lan1
# DNSフォールバック機能を利用する
dns service fallback on
# DNSサーバアドレスを取得するインターフェイスとしてONU1を設定する
dns server dhcp onu1
# 500000番目のテーブルとしてONU1のDNSを利用する。
# 全て(any)のレコードタイプで、全てのドメイン(.)にマッチする(番号順にテーブルは適用される)
dns server select 500000 dhcp onu1 any .
# プライベートアドレスに対する処理を行なう
dns private address spoof on
# ルータ自身のFQDN
dns private name setup.netvolante.jp
# 起動時(startup)にLuaスクリプトを実行する
schedule at 1 startup * lua /lua-scripts/jpne-v6plus.lua
# ナンバー・ディスプレイをTEL1ポートに対して有効にする
analog arrive number display 1 on
# TEL1ポートに対して analog sip call myname で設定されているアドレスに対する着信のみ許可
analog sip arrive permit 1 myname
# TEL1ポートの自己SIPユーザー名(000000000 は実際の電話番号にする)
analog sip call myname 1 sip:000000000
# 疑似機能としてINSキャッチホン機能使用
analog supplementary-service pseudo call-waiting
# SIP発行の場合のプレフィックス
analog extension dial prefix sip prefix="9#"
# TEL1ポートはNGN網のONU1インターフェイスから発呼する
analog extension dial prefix port=1 ngn onu1
# SIPによるVoIP機能を利用する
sip use on
# ONU1インターフェイスで利用するVoIPの音声コーデックをg711u(G.711 μ-law)とする
sip codec permit onu1 g711u

このconfigは記事投稿向けにIPアドレスなどを変更しています。
実際に稼働しているconfigファイルはこの設定以外も追加しています。
このconfigを参考にする場合などは自己責任にてお願いいたします。

configの中で出てくる、192.0.2.0/24 や 203.0.113.1 は例示用のIPです。

IP 用途
192.0.2.0/24 例示用ローカルIP。
実際に設定する際は 192.168.0.0/24 や 192.168.0.1 などに置換える必要がある。
203.0.113.1 例示用グローバルIP。
実際に設定する際はプロバイダから通知されているIPv4に置換える必要がある。
2001:db8:0124:1200::/64 例示用IPv6プレフィックス。

また、(インターフェイスID)(BRのIPv6アドレス)は、契約時に通知されたものを利用します。

NVR510に設定を適用すると、うまく接続できたように見えるのですが IPv6 test - IPv6/4 connectivity and speed testでIPv4/6のアクセス状況をチェックすると、IPv4しか反応しない状態になっています。

ipv6-test

調査

IPv4で外部とは通信できているのにIPv6では通信ができないという不思議な状況になっている。
この状態で、以下のコマンドを実行し、LAN1に設定しているIPv6アドレスを再設定すると、通信できるようになったりする。

no ipv6 lan1 address dhcp-prefix@onu1::1/64
ipv6 lan1 address dhcp-prefix@onu1::1/64

WebGUIのTECHINFOを取得して色々見ていると以下のような出力がある。

# show ipv6 route
Destination              Gateway                  Interface  Type
default                  fe80::aabb:ccdd:eeff     ONU1(DHCP) static
2001:db8:0124:1200::/56  -                        ONU1       implicit
2001:db8:0124:1200::/64  -                        ONU1       implicit

宛先が「2001:db8:0124:1200::/64」の場合がONU1になっている。

no ipv6 lan1 addressipv6 lan1 address ...コマンドを実行してから、ルーティングを確認すると「2001:db8:0124:1200::/64」はLAN1になる。

# no ipv6 lan1 address dhcp-prefix@onu1::1/64
# ipv6 lan1 address dhcp-prefix@onu1::1/64

# show ipv6 route
Destination              Gateway                  Interface  Type
default                  fe80::aabb:ccdd:eeff     ONU1(DHCP) static
2001:db8:0124:1200::/56  -                        ONU1       implicit
2001:db8:0124:1200::/64  -                        LAN1       implicit

差分としてはこんな感じ

  # show ipv6 route
  Destination              Gateway                  Interface  Type
  default                  fe80::aabb:ccdd:eeff     ONU1(DHCP) static
  2001:db8:0124:1200::/56  -                        ONU1       implicit
- 2001:db8:0124:1200::/64  -                        ONU1       implicit
+ 2001:db8:0124:1200::/64  -                        LAN1       implicit

暗黙(implicit)のルーティングとして 2001:db8:0124:1200::/64 宛てのパケットが LAN1 インターフェイスになりパケットが届くようになる。

どの設定があやしいか

起動時点で↓この設定が暗黙的に追加されている。

Destination Gateway Interface Type
2001:db8:0124:1200::/64 - ONU1 implicit

これが追加される理由がありそう。
configで /64 を指定しているのは以下、

(1) これは、ただ宣言しているだけ

# ONU1がDHCPv6で取得した /56 のプレフィックスをひかり電話と分割し /64 のプレフィックスを ID:1 で用意する
ipv6 prefix 1 dhcp-prefix@onu1::/64

(2) これは、LAN1インターフェイスのIPv6アドレスの決定に関与している。

# ONU1がDHCPv6で取得した /64 のプレフィックスに ::1 を付け足してIPv6アドレスを作りLAN1に割当てる
ipv6 lan1 address dhcp-prefix@onu1::1/64

(3) これは、ONU1インターフェイスのIPv6アドレスの決定に関与している。

# ONU1がDHCPv6で取得した /64 のプレフィックスに インターフェイスID を付け足してIPv6アドレスを作りONU1に割当てる
ipv6 onu1 address dhcp-prefix@onu1::(インターフェイスID)/64

宣言しているだけの (1) は、そもそもどのインターフェイスに対しての設定なのかも明示しないので影響しなさそう。
(2)は、no ipv6 lan1 addressipv6 lan1 address ...コマンドを実行するとIPv6で通信できるようになるから、この設定はOKそう。
(3)、ひかり電話の場合、NGNから /56 のプレフィックスでIPv6アドレスが割当てられるとすれば、ONU1に対して設定するIPv6なので /64 ではなく /56 なのではなかろうか?

ONU1へのIPv6割当てを /64 から /56 にしてみる

no ipv6 onu1 address dhcp-prefix@onu1::(インターフェイスID)/64
ipv6 onu1 address dhcp-prefix@onu1::(インターフェイスID)/56

とコマンドを実行してからNVR510を再起動。

# show ipv6 route
Destination              Gateway                  Interface  Type
default                  fe80::aabb:ccdd:eeff     ONU1(DHCP) static
2001:db8:0124:1200::/56  -                        ONU1       implicit
2001:db8:0124:1200::/64  -                        LAN1       implicit

「2001:db8:0124:1200::/64」のインターフェイスが「LAN1」になってる。

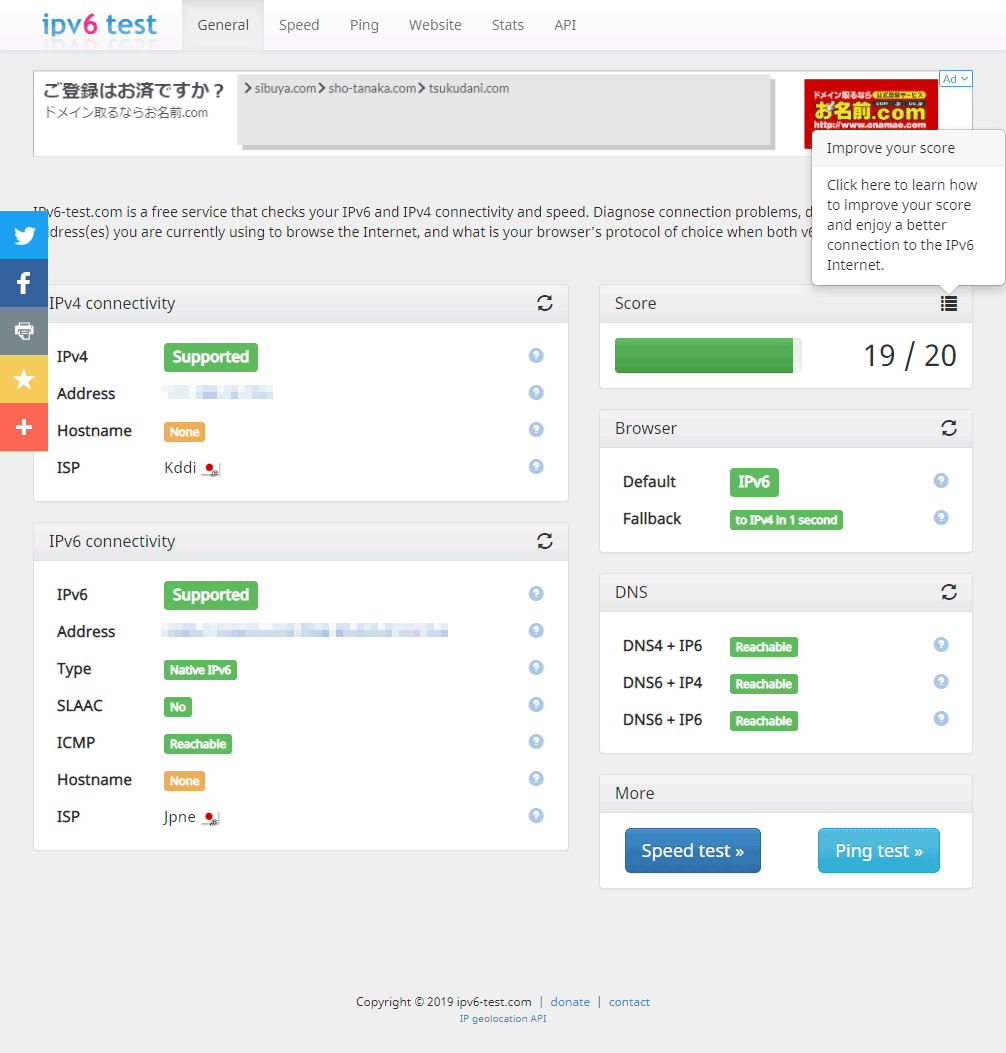

ipv6-test.com でチェック。

ipv6-test

IPv4、IPv6ともに通信できたっ。

結論

ひかり電話契約ありの場合、ONU1に設定するIPv6アドレスは /56 プレフィックスにする。

最終的な config

このconfigは記事投稿向けにIPアドレスなどを変更しています。
実際に稼働しているconfigファイルはこの設定以外も追加しています。
このconfigを参考にする場合などは自己責任にてお願いいたします。

# IPv4のデフォルト経路を「tunnel 1」にする
ip route default gateway tunnel 1
# IPv6のデフォルト経路を「ONU1に与えられるデフォルトゲートウェイ」を使う
ipv6 route default gateway dhcp onu1
# ONU1がDHCPv6で取得した /56 のプレフィックスをひかり電話と分割し /64 のプレフィックスを ID:1 で用意する
ipv6 prefix 1 dhcp-prefix@onu1::/64
# LAN1インターフェイスのIPv4アドレスを 192.0.2.1 としネットマスクを /24 とする
ip lan1 address 192.0.2.1/24
# LAN1の代理ARPをONにする
ip lan1 proxyarp on
# ONU1がDHCPv6で取得した /64 のプレフィックスに ::1 を付け足してIPv6アドレスを作りLAN1に割当てる
ipv6 lan1 address dhcp-prefix@onu1::1/64
# ルータ広告の送信制御。LAN1に対して "ipv6 prefix 1" で設定したプレフィックスを送信する。
# またオプション情報をホストに自動取得させる(o_flag)。
ipv6 lan1 rtadv send 1 o_flag=on
# LAN1においてDHCPv6をserverとして動作させる
ipv6 lan1 dhcp service server
# ONU1の説明を "JPNE" にする
description onu1 JPNE
# ONU1インターフェイスのリンクアップ後の送信制御時間を5秒にする(リンクアップ後 5秒後にパケットを送信しだす)
onu linkup send-wait-time onu1 5
# ONU1インターフェイスはDHCPクライアントとしてIPを取得する(IPv4)
ip onu1 address dhcp
# ONU1インターフェイスはDHCPクライアントとしてIPを取得する(IPv6)
ipv6 onu1 address dhcp
# ONU1がDHCPv6で取得した /56 のプレフィックスに インターフェイスID を付け足してIPv6アドレスを作りONU1に割当てる
ipv6 onu1 address dhcp-prefix@onu1::(インターフェイスID)/56
# ONU1のIPv6プレフィックスに変化があった場合ログに記録する(LUAスクリプト用)
ipv6 onu1 prefix change log on
# ONU1のDHCPv6はclientとして動作させる
ipv6 onu1 dhcp service client
# NGN網に接続するインターフェイスをONU1とする
ngn type onu1 ntt
# tunnel 1の設定
tunnel select 1
  # トンネルの説明
  description tunnel "V6PLUS Fix-IP"
  # IPv6 over IPv6トンネル
  tunnel encapsulation ipip
  # トンネルインターフェイス端点のIPアドレス。BRのIPv6アドレスを指定する。
  tunnel endpoint address (BRIPv6アドレス)
  # NATディスクリプターの1を適用する
  ip tunnel nat descriptor 1
  # TCPセッションのMSS制限をautoにする
  ip tunnel tcp mss limit auto
  # tunnel 1を有効にする
  tunnel enable 1
# NATディスクリプター 1をマスカレードタイプにする
nat descriptor type 1 masquerade
# NATディスクリプター 1の外側IPを 203.0.113.1(例示用IPなので編集必要) にする
nat descriptor address outer 1 203.0.113.1
# 外側から受信したパケットを破棄し何も返さない(0~1023/tcpは破棄してRSTを返す)
nat descriptor masquerade incoming 1 reject
# DHCPをサーバとして機能させる
dhcp service server
# DHCPのRFC2131対応動作としてremain-silent(リース情報を持たないクライアントからの DHCPREQUEST を無視する)以外
# がRFC2131対応機能とする
dhcp server rfc2131 compliant except remain-silent
# DHCPスコープ1のIP範囲
dhcp scope 1 192.0.2.2-192.0.2.254/24
# リンクダウンした場合に情報を解放する
dhcp client release linkdown on
# DNSサーバへアクセスできるホストをLAN1インターフェイスとする
dns host lan1
# DNSフォールバック機能を利用する
dns service fallback on
# DNSサーバアドレスを取得するインターフェイスとしてONU1を設定する
dns server dhcp onu1
# 500000番目のテーブルとしてONU1のDNSを利用する。
# 全て(any)のレコードタイプで、全てのドメイン(.)にマッチする(番号順にテーブルは適用される)
dns server select 500000 dhcp onu1 any .
# プライベートアドレスに対する処理を行なう
dns private address spoof on
# ルータ自身のFQDN
dns private name setup.netvolante.jp
# 起動時(startup)にLuaスクリプトを実行する
schedule at 1 startup * lua /lua-scripts/jpne-v6plus.lua
# ナンバー・ディスプレイをTEL1ポートに対して有効にする
analog arrive number display 1 on
# TEL1ポートに対して analog sip call myname で設定されているアドレスに対する着信のみ許可
analog sip arrive permit 1 myname
# TEL1ポートの自己SIPユーザー名(000000000 は実際の電話番号にする)
analog sip call myname 1 sip:000000000
# 疑似機能としてINSキャッチホン機能使用
analog supplementary-service pseudo call-waiting
# SIP発行の場合のプレフィックス
analog extension dial prefix sip prefix="9#"
# TEL1ポートはNGN網のONU1インターフェイスから発呼する
analog extension dial prefix port=1 ngn onu1
# SIPによるVoIP機能を利用する
sip use on
# ONU1インターフェイスで利用するVoIPの音声コーデックをg711u(G.711 μ-law)とする
sip codec permit onu1 g711u

あとがき

そもそも勘違い設定とかあれば、ご指摘ください m(_ _)m

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
11
