有限オートマトンの状態遷移表

Posted at

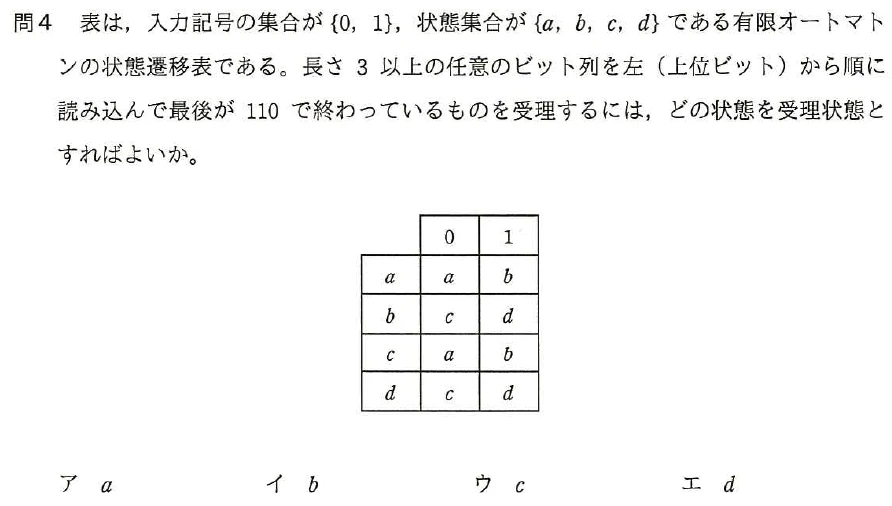

応用情報技術者平成28年秋期 午前4

次の表は,入力記号の集合が{0,1},状態集合が{a,b,c,d}である有限オートマトンの状態遷移表である。長さ3以上の任意のビット列を左(上位ビット)から順に読み込んで最後が110で終わっているものを受理するには,どの状態を受理状態とすればよいか。

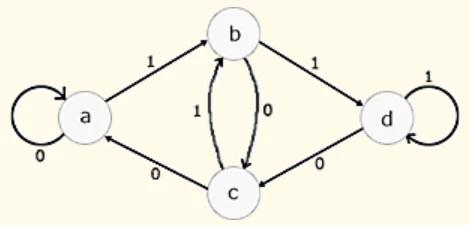

1、表の有限オートマトンを図にする ※これが大事です。


2、
・ビット列「110」が入力されるときに、a~dのどの状態であるかはわかりませんが、最後の0が入力されて遷移する先はaかcのどちらかしかないですね。

xxc
or
xxa です。

・cが最後とすると
a->(1)->b->(1)->d->(1)->c
。。。
正しいのようですね。

・aが最後とすると
cのみが来るので、且つ0ので、110にはできないですね。

参照:
https://www.ap-siken.com/kakomon/28_aki/q4.html
