こちらの記事について
念の為回路図について、解説しておきます。
高校レベルの物理の知識は前提とします。
MOSFETについての説明
記事で紹介されている
2N7000
IRFU9024NPBF
はMOSFETというFETの一種です。
MOSFETはG（ゲート）による電圧によってS(ソース）とD（ドレイン）に流れる電流を制御します。
MOSFETはn型とp型の２つあります。
n型（2N7000） ではGの電圧がSより大きいときにオンとなり、SとDの間に電流が流れます。（スイッチのよう感覚）
p型（IRFU9024NPBF) ではGの電圧がSより小さいときにオンとなります。
今回の
n型（2N7000）は左からD（ドレイン）/G（ゲート）/S（ソース）
となっていて、
p型（IRFU9024NPBF）は左から S（ソース）/D（ドレイン）/G（ゲート）となってます。下図参照
図a
回路図の解説

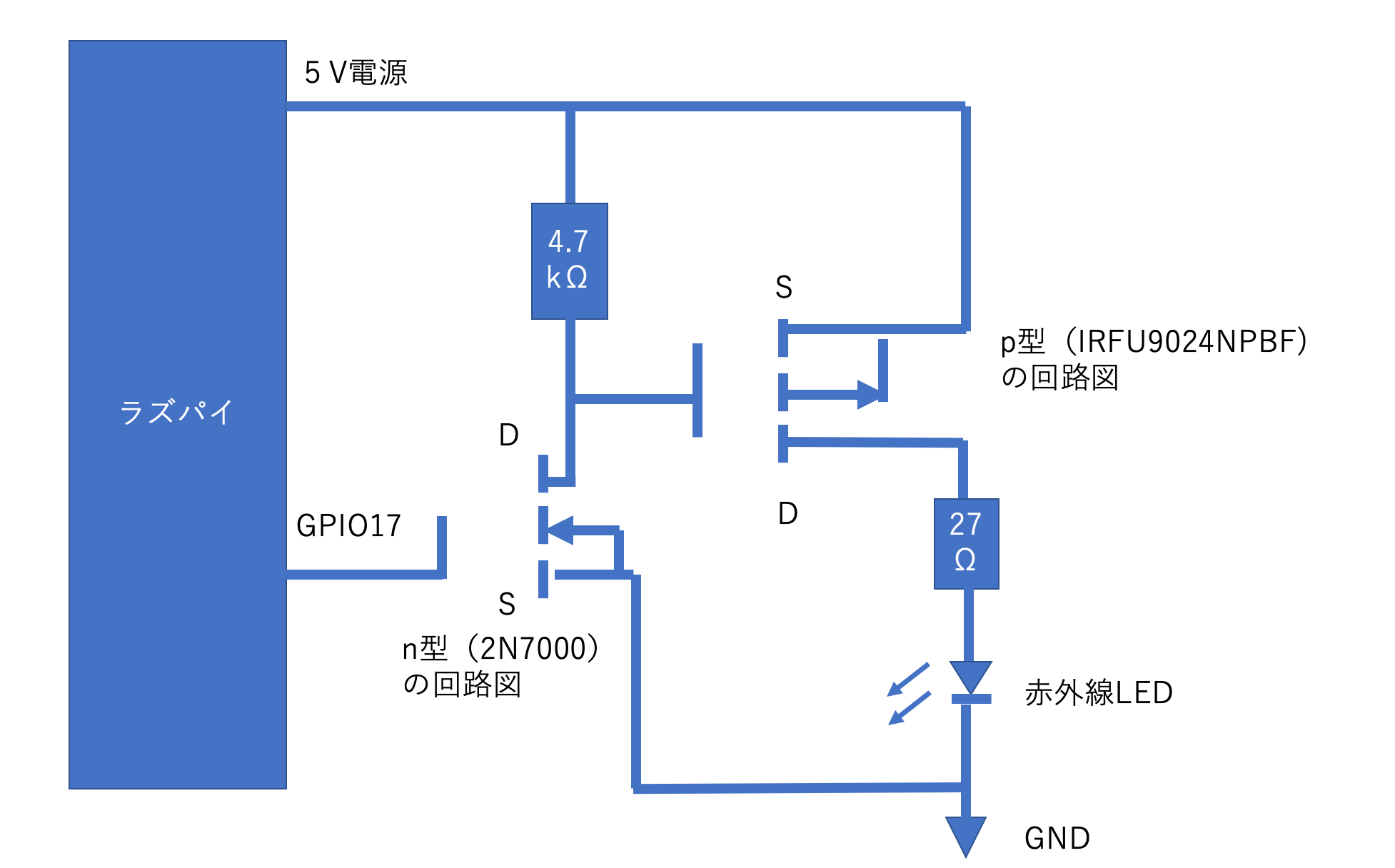

図A
このような回路図になっていました。
まず
n型（2N7000）はエンハンスメント型です。
エンハンスメント型はG（ゲート)に流れる電圧が０のとき、オフになるという構造です。
したがって
（i)GPIO17がLOWのとき
n型（2N7000)はオフとなり、電流は流れないため
実質の回路は以下のようになります。

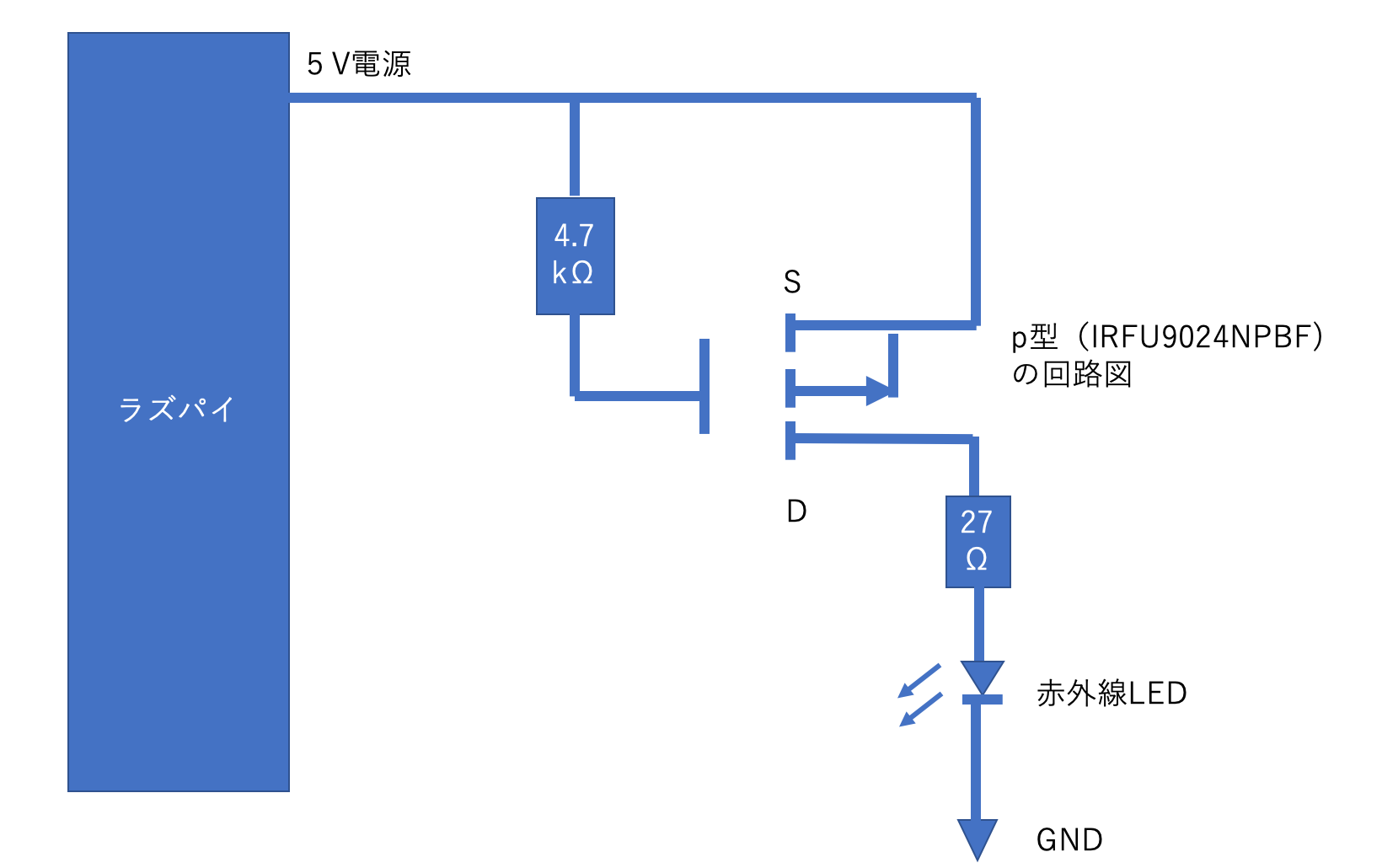

図B
したがってｐ型のG（ゲート）にかかる電圧は4.7kΩの抵抗に電流は流れていないため ５V
また当然 Sは５V
したがって S > G とならないためオフとなり全体に電流はながれません。
（ii)GPIO17がHIGH(3.3v)のとき、
図Aにおいて、ｎ型のゲートの電圧がソース（GND)より大きくなるためn型のS−D間に電流が流れます。
このとき、ｐ型のゲートにはGNDの電圧がかかるため、S ＞ G となるため
S-D間に電流が流れ、結果赤外線LEDに電流が流れます。
注意点
回路図ではｐ型（IRFU9024NPBF）の真ん中がゲートのように感じますが、
実際IRFU9024NPBFは図aのようになっているため
配線には注意してください。
最後に
私自身物理系の人間でもないため、
誤っているところがありましたらご指摘お願いいたいします。
