Igorを使って二次元画をProcedureで表示する練習用コードです。

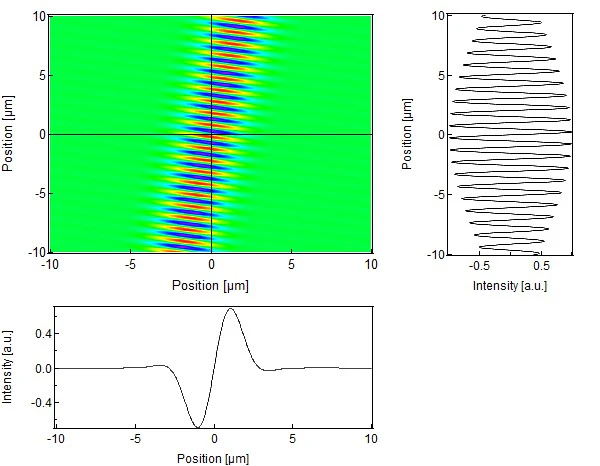

このような状態で二次元プロット画像を一枚、中心軸に沿った断面積プロットを右と下に表示するProcedureを作成します。

使用するFunctionは作成用と表示用の二つですが個人的にグラフの表示設定の共通部分には一つ別でProcedureを使うのが好きなので合計三つになっています。

二次元画像作成
Function MakeWave(angle)

Variable angle					//角度の設定
Variable WL,Wid,phi,theta		//波長、ビーム幅、位相、角度の指定(角度はdeg→radの修正)
	WL = 1e-6
	Wid = 2e-6
	phi = 0
	theta = angle/360*(2*pi)

Variable Cell_x,Cell_y		//Cell数の決定
	Cell_x = 1000
	Cell_y = 1000
Variable Min_x,Max_x,Min_y,Max_y	//x軸y軸それぞれの最大値と最小値を指定
	Max_x	= 10e-6
	Max_y	= 10e-6
	Min_x = -Max_x
	Min_y = -Max_y
Variable Step_x,Step_y		//cell数と最大最小値からwaveのstep間隔を決定
	Step_x = (Max_x-Min_x)/Cell_x
	Step_y = (Max_y-Min_y)/Cell_y

Make/o/d/n = (Cell_x,Cell_y) tesWave	//二次元Waveの作成
	Wave test = testWave
	setscale/p x, Min_x,step_x,test		//Waveのセル間隔を指定
	setscale/p y, Min_y,step_y,test

	test = sin(2*pi*(cos(theta)*y+x*sin(theta))*WL^(-1)-phi)*exp(-((y*sin(theta)-x*cos(theta))/Wid)^2)	//sin関数とGaus関数で分布を決定
end

グラフ表示設定(共通部分)
Function set()
ModifyGraph tick=2,mirror=2,btLen=3,font="Arial"
end

グラフ表示設定(三枚同時表示)
Function Disp()

String Filename = "testWave"
Variable Rside,d_image,d_graph,r_image,r_graph
	Rside = 450
	d_image = 220
	d_graph = 350
	r_image = 300
	r_graph = 450
Variable range = 1
Variable i,j
Wave DWave = $(FileName)

Display/k=1/W = (0,0,RSide,d_graph)
Display/W = (0,0,R_image,d_image)/host=#;AppendImage DWave
ModifyImage $(FileName) ctab = {-range,range, Rainbow,0}
set()
Label left "Position [μm]"
Label bottom "Position [μm]"
ModifyGraph prescaleExp=6
ModifyGraph zero=1

Display/W = (0,d_image,R_image,d_graph)/host=##;Appendtograph DWave[][500]
set()
ModifyGraph prescaleExp(bottom)=6, prescaleExp(left)=0
ModifyGraph rgb=(0,0,0)
Label left "Intensity [a.u.]"
Label bottom "Position [μm]"

Display/W = (r_image,0,Rside,d_image)/host=##;Appendtograph DWave[500][]
Modifygraph swapXY = 1
ModifyGraph prescaleExp(left)=6, prescaleExp(bottom)=0
ModifyGraph rgb=(0,0,0)
set()
Label left "Position [μm]"
Label bottom "Intensity [a.u.]"

end
