サーバーレスアプリケーションでエラーに対処する (AWS Step Functions + AWS Lambda)

More than 1 year has passed since last update.

Lambda 関数は、以下のような場合、処理に失敗することがあります。
・処理されない例外
・タイムアウトよりも長い時間実行された場合
・メモリ不足が発生した場合
このような場合、AWS Step Functions を使用して、エラーを適切に処理するサーバーレスワークフローを設計し、実行します。


1.API に模擬コールを行う Lambda 関数を作成する

この Lambda 関数では、イベントパラメータで入力として指定されたエラーコードに応じて例外を発生させ、架空の API からの応答をシミュレートします。

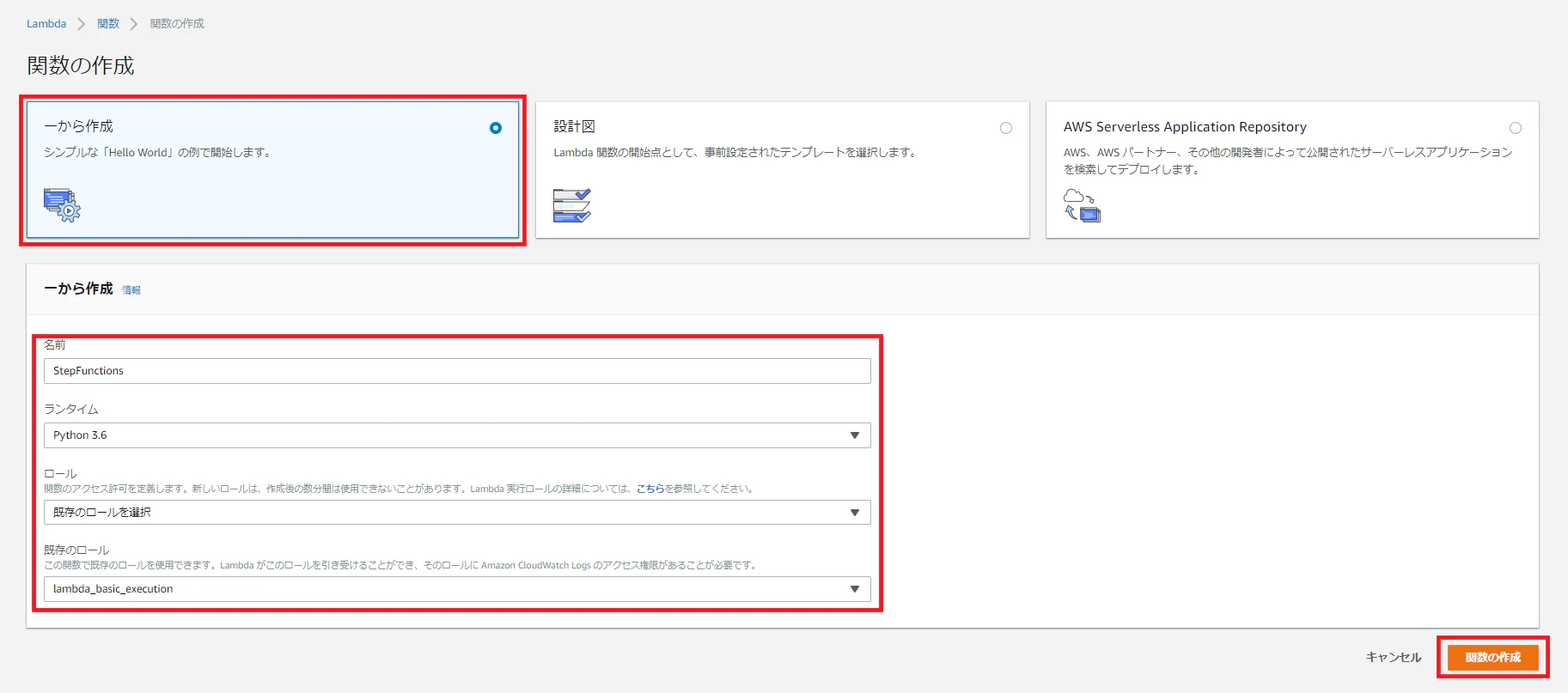

Lambdaを開き、「一から作成」で、Lambda 関数を以下のように設定し、「関数の作成」をクリック。
・名前:「適当な名前」
・ランタイム:「Python 3.6」
・ロール:「lambda_basic_execution」

[関数コード]を以下のように編集し、「保存」してください。
ここでは、API の模擬応答を実行する簡単な Lambda 関数の作成です。

class TooManyRequestsException(Exception): pass
class ServerUnavailableException(Exception): pass
class UnknownException(Exception): pass

def lambda_handler(event, context):
    statuscode = event["statuscode"]
    if statuscode == "429":
        raise TooManyRequestsException('429 Too Many Requests')
    elif statuscode == "503":
        raise ServerUnavailableException('503 Server Unavailable')
    elif statuscode == "200":
        return '200 OK'
    else:
        raise UnknownException('Unknown error')

画面右上の ARN を書き留めておいてください。

2.IAM ロールを作成する

[このロールを使用するサービス]で「Step Functions」を選択してIAM ロールを作成しておいてください。

3.Step Functions のステートマシンを作成する

Step Functions を開き、「一から作成」します。

なお、Resource 部分は自分のものにかえてください。

{
  "Comment": "An example of using retry and catch to handle API responses",
  "StartAt": "Call API",
  "States": {
    "Call API": {
      "Type": "Task",
      "Resource": "arn:aws:lambda:REGION:ACCOUNT_ID:function:FUNCTION_NAME",
      "Next" : "OK",
      "Comment": "Catch a 429 (Too many requests) API exception, and resubmit the failed request in a rate-limiting fashion.",
      "Retry" : [ {
        "ErrorEquals": [ "TooManyRequestsException" ],
        "IntervalSeconds": 1,
        "MaxAttempts": 2
      } ],
      "Catch": [
        {
          "ErrorEquals": ["TooManyRequestsException"],
          "Next": "Wait and Try Later"
        }, {
          "ErrorEquals": ["ServerUnavailableException"],
          "Next": "Server Unavailable"
        }, {
          "ErrorEquals": ["States.ALL"],
          "Next": "Catch All"
        }
      ]
    },
    "Wait and Try Later": {
      "Type": "Wait",
      "Seconds" : 1,
      "Next" : "Change to 200"
    },
    "Server Unavailable": {
      "Type": "Fail",
      "Error":"ServerUnavailable",
      "Cause": "The server is currently unable to handle the request."
    },
    "Catch All": {
      "Type": "Fail",
      "Cause": "Unknown error!",
      "Error": "An error of unknown type occurred"
    },
    "Change to 200": {
      "Type": "Pass",
      "Result": {"statuscode" :"200"} ,
      "Next": "Call API"
    },
    "OK": {
      "Type": "Pass",
      "Result": "The request has succeeded.",
      "End": true
    }
  }
}

「既存のIAMロールを作成する」を選択し、2.で作成したIAMロールを紐づけます。

4.エラー処理ワークフローをテストする

「実行の開始」をする。

「新しい実行」 画面でユーザーが API の部分を担当し、模擬 API によって返してもらいたいエラーコードを指定します。
以下のコードを入力し、「実行の開始」をクリックします。

{
    "statuscode": "200"
}

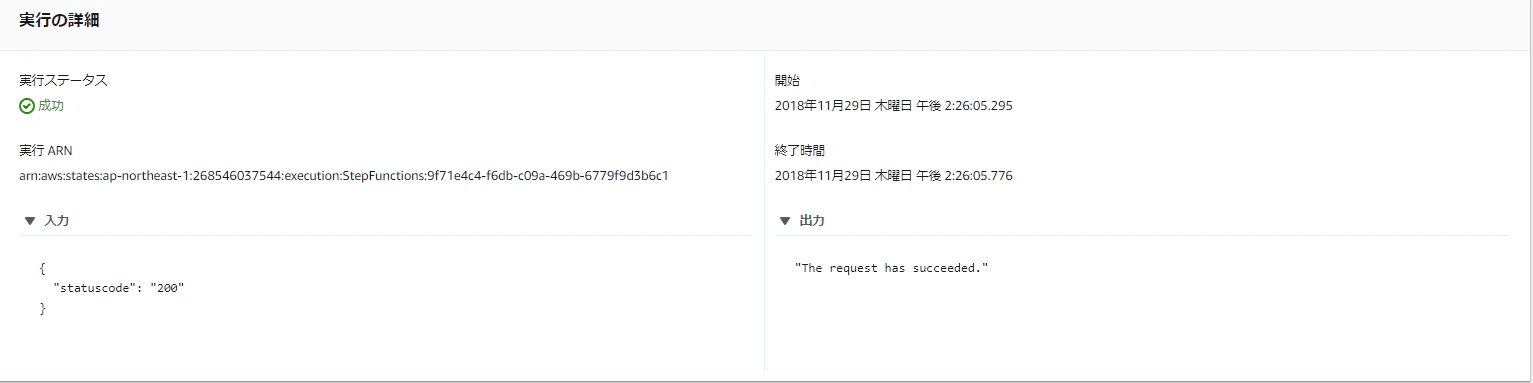

「入力」 をクリックし、↑ が入力されていることを確認します。
「出力」 をクリックすると、ステータスコード 200 がワークフローによって API コールの成功として解釈されたことを確認できます。

[ビジュアルワークフロー] で、各実行の実行パスを確認できます。
"Call API" をクリックすると [入力] フィールドと [出力] フィールドが展開されます。
この状態によって、指定した入力を使用して模擬 API Lambda 関数が正常に呼び出され、その Lambda 関数の出力 "200 OK" が取得されたことを確認できます。

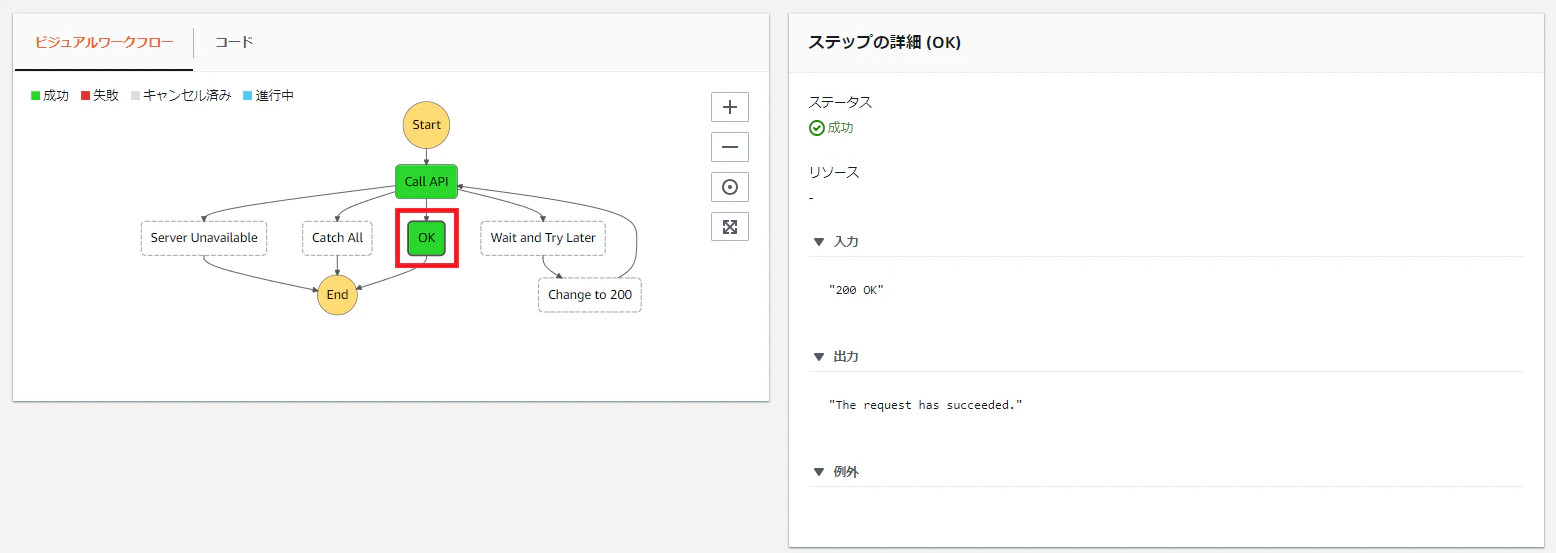

"OK" をクリックします。
[ステップの詳細] で、前のステップの出力 (Call API) が、このステップへの入力として渡されたことを確認できます。

5.ステートマシンの実行を検証する

今回は以下の入力を指定して 「実行の開始」 をクリック。

{
    "statuscode": "503"
}

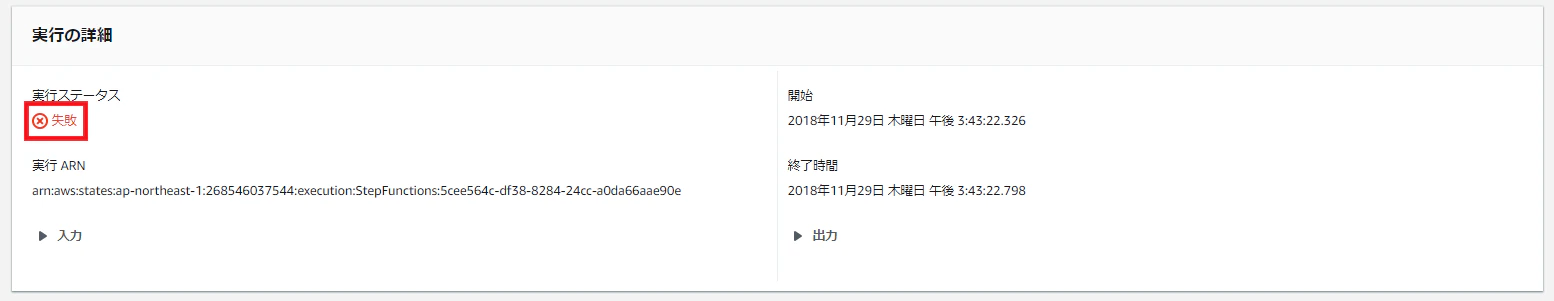

この実行は失敗すると想定しているため、驚かないでください。 以下のプロセスが実行されたことがわかります。

429 例外のシミュレーションを行います。
「実行の開始」をクリックし、以下を入力します。

{
    "statuscode": "429"
}

ワークフローの再試行動作を確認していきましょう。

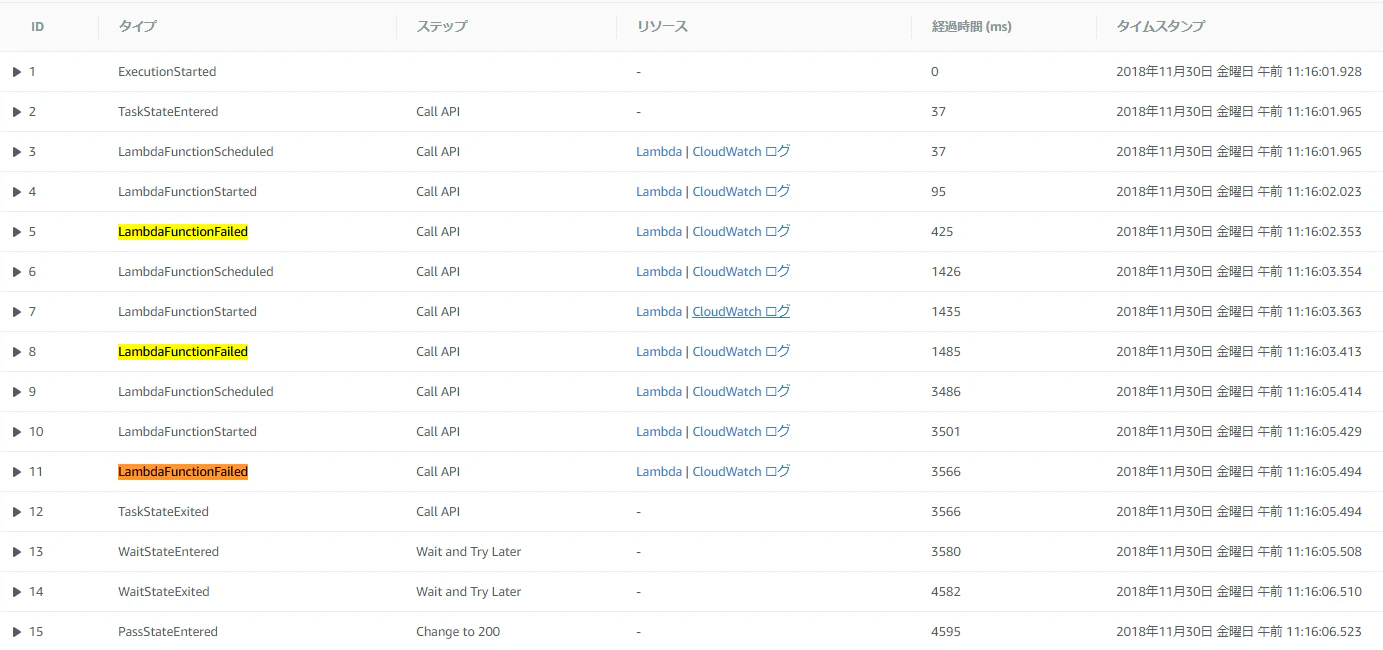

[実行イベント履歴] でFunctions によって MockAPILambda 関数がもう 2 回呼び出されていることを確認します。

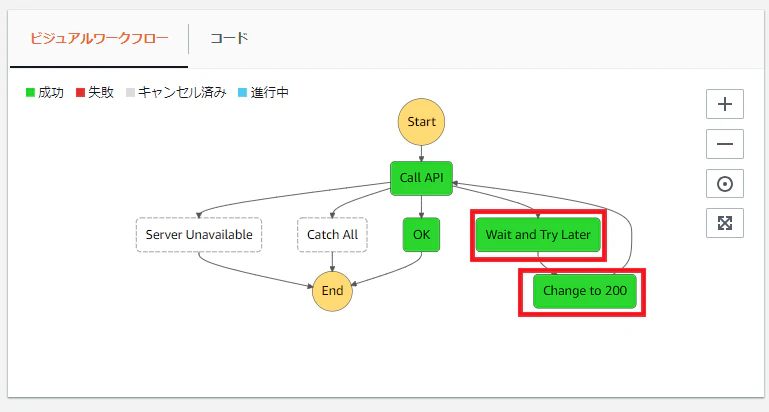

この呼び出しは両方とも失敗しています。この時点では、ワークフローは、API が一時的に応答していないだけと考えて、Wait and Try Later 状態 (右側の画像に表示) に遷移します。

次に、Wait 状態によって強制的に応答コードが 200 に変更されるため、ワークフローは実行を正常に完了できます。

今度は、ステートマシンによって処理されないランダムな API 応答を指定してみましょう。

{
    "statuscode": "999"
}

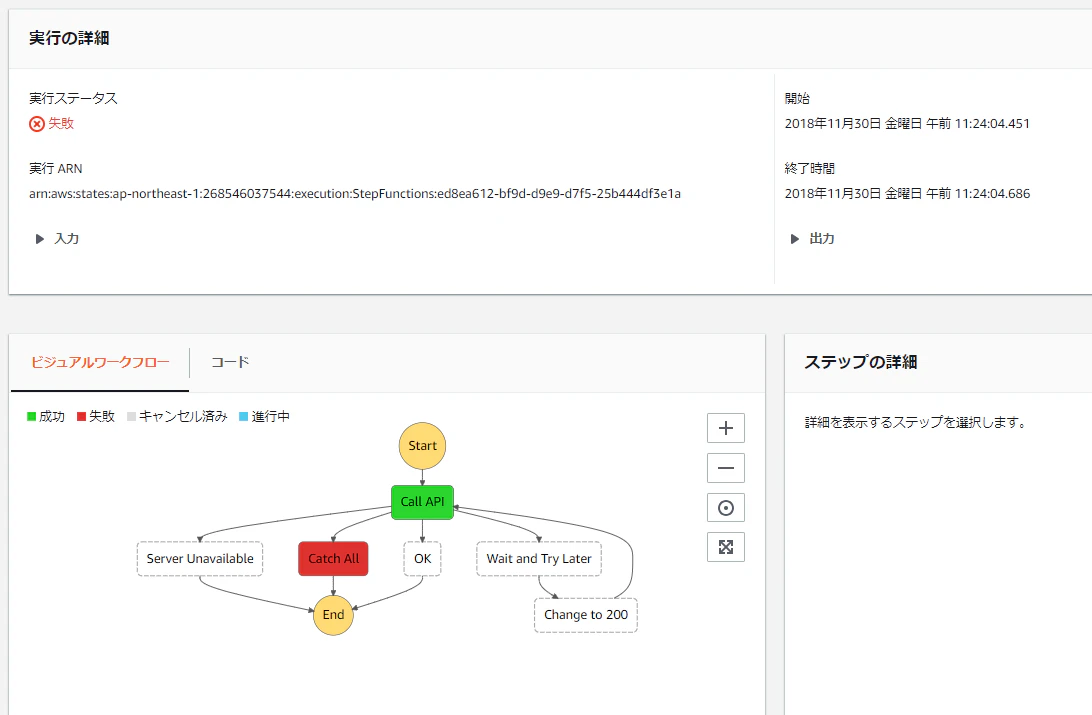

失敗ともちろんなる。
