pcapファイルからシーケンスチャート生成

Posted at

SIPダイアログの調査過程で、pcapファイルからシーケンスチャートを作れないか調べたのでメモ。

自分の環境は、MacOSX(Marverick)とMacPortsだが、Unix系ならほぼ同様と思います。

##ツール
#####pcap2msc
以下のtshark,mscgenを使ってpcapからPNGを生成するスクリプト
https://code.google.com/p/pcap2msc/

これ自体はpythonスクリプトになので、冒頭の

#!/usr/bin/python

を自分のpythonパスに合わせる。

#####tshark
https://www.wireshark.org/
CUI版wireshark
Wiresharkをインストールするとついてくる

#####mscgen
http://www.mcternan.me.uk/mscgen/
一定の形式で記述されたメッセージシーケンスをPNGなどでチャート化してくれる。
自分はMac portを使っているので、

 port install mscgen

でインストールできた。

##シーケンスチャートの作成

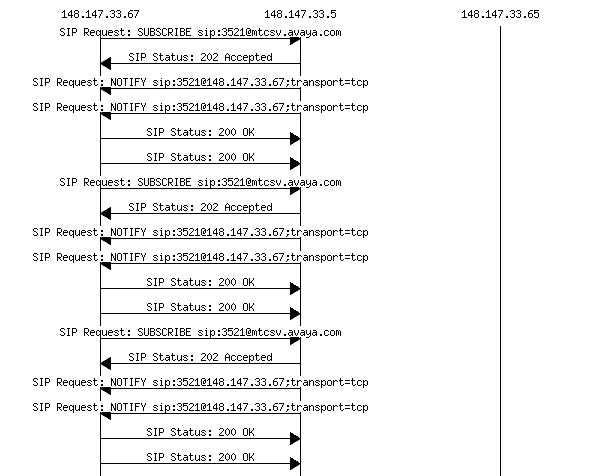

ターミナルから以下のようなコマンドを打つと、PNGファイルを生成してくれる。

$ pcap2msc ./avses-tosip.cap sip | mscgen -T png -o avses-tosip.png


因みにmscgenなしでも

$ pcap2msc ./avses-tosip.cap sip

こんな感じで返してくれるので、図が要らない場合でも重宝する。

msc {
  u0[label="148.147.33.67"],u1[label="148.147.33.5"],u2[label="148.147.33.65"];
  u0=>u1 [ label = "SIP Request: SUBSCRIBE sip:3521@mtcsv.avaya.com" ] ;
  u0<=u1 [ label = "SIP Status: 202 Accepted" ] ;
  u0<=u1 [ label = "SIP Request: NOTIFY sip:3521@148.147.33.67;transport=tcp" ] ;
  u0<=u1 [ label = "SIP Request: NOTIFY sip:3521@148.147.33.67;transport=tcp" ] ;
  u0=>u1 [ label = "SIP Status: 200 OK" ] ;
  u0=>u1 [ label = "SIP Status: 200 OK" ] ;
  u0=>u1 [ label = "SIP Request: SUBSCRIBE sip:3521@mtcsv.avaya.com" ] ;
  u0<=u1 [ label = "SIP Status: 202 Accepted" ] ;
  u0<=u1 [ label = "SIP Request: NOTIFY sip:3521@148.147.33.67;transport=tcp" ] ;
  u0<=u1 [ label = "SIP Request: NOTIFY sip:3521@148.147.33.67;transport=tcp" ] ;
  u0=>u1 [ label = "SIP Status: 200 OK" ] ;
  u0=>u1 [ label = "SIP Status: 200 OK" ] ;
}
