AWS Client VPN 経由でグローバルIPを固定する

AWS Client VPN 経由でグローバルIPを固定する手順をまとめます。

グローバルIPを固定できれば、リモートワークなどで接続状況が変わっても、ホワイトリスト登録された状態でウェブサーバやAPIサーバを利用できます。

今回参考にさせてもらったのは次の記事です。事前知識のある方はそちらを見れば進められると思います。

事前知識のない方は、より細かくまとめた以下の内容を参考にしてみてください :smiley:

※ 後述のとおり、AWS の利用料金が発生するので自己責任でセットアップしてください。

登場サービス・用語のおさらい

今回登場する AWS のサービス・用語について整理します。概ね公式ドキュメントからの抜粋・引用です。

Amazon VPC

AWS リソースを起動できる仮想ネットワーク。用意されているリソースは、サブネット、Elastic IP、セキュリティグループ、ネットワークACL、ゲートウェイ、ルートテーブルなど。

サブネット

VPC の IP アドレスの範囲。例えば、VPC のアドレススペースが 10.0.0.0/16 であれば、そのサブネットとして 10.0.x.x で始まるIPアドレスを使える。

Elastic IP

インスタンスまたはネットワークインターフェイスに関連付けられるパブリック IPv4 アドレス。

NATゲートウェイ

プライベートサブネットのインスタンスからのトラフィックをインターネットや他の AWS サービスに送信し、その応答をインスタンスに返送する。

トラフィックがインターネットに送信される場合、送信元の IPv4 アドレスは NAT デバイスのアドレスに置き換えられる。

Client VPN

AWS リソースや、オンプレミスネットワーク内のリソースに安全にアクセスできるようにする、クライアントベースのマネージド VPN サービス。

AWS Certificate Manager(ACM)

AWS の他サービスで利用する SSL/TLS 証明書のプロビジョニング、管理、デプロイをおこなう。

設計

Client VPN でプライベートサブネットにアクセスし、そこから固定IP(Elastic IP)が割り当てらた NAT ゲートウェイ(パブリックサブネット)経由でインターネットを利用します。

設計の全体像はこちらの記事の「接続構成」をご確認ください。

グローバルIPを固定する手順

それでは本題に入り、AWS Client VPN 経由でグローバル IP を固定する手順を整理します。

1. VPC の設定(プライベートサブネット)

パブリックサブネットの作成

VPC のコンソールから、VPN 用のパブリックサブネットを作成します。

今回は、デフォルトの VPC(IPv4 CIDR: 172.31.0.0/16)に新しいサブネットを追加しました。既存のサブネットと重複しないレンジの「IPv4 CIDR ブロック」を指定しましょう。

(使用済みのIPアドレスのレンジは、こちらのサイトに既存サブネットの IPv4 CIDR を入力して確認できます。)

スクリーンショット 2020-01-15 10.52.22.png

NATゲートウェイの作成

作成した パブリックサブネットに NAT ゲートウェイを追加し、Elastic IP も関連付けさせます。

※ この Elastic IP が固定されるグローバル IP です。

ルートテーブルの作成

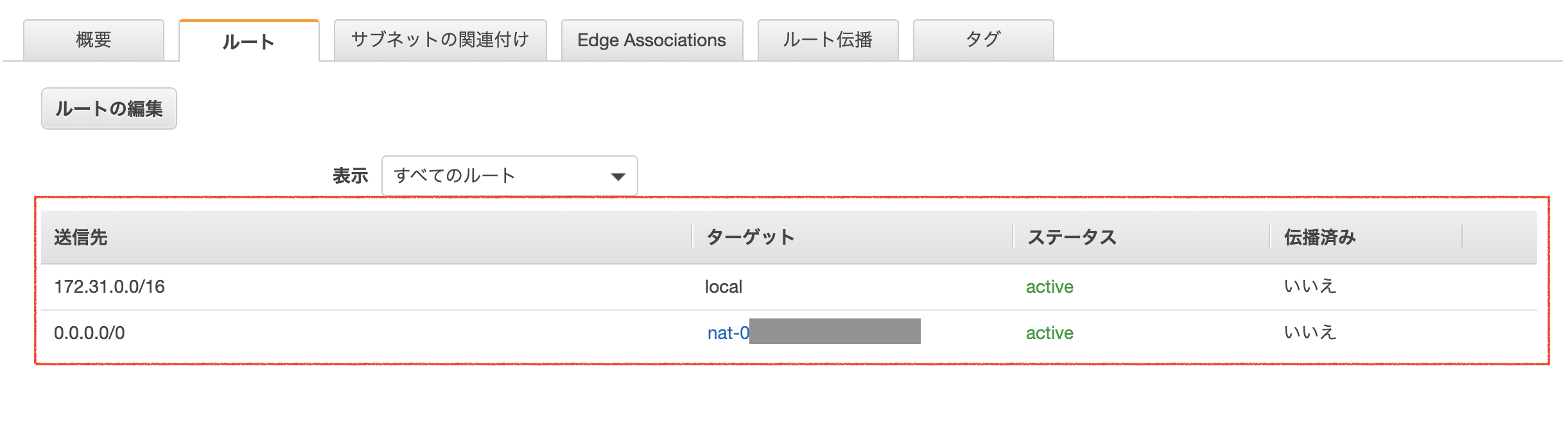

送信先 0.0.0.0/0 のターゲットが作成した NAT ゲートウェイとなるルートテーブルを新規作成します。

スクリーンショット 2020-01-15 11.19.21 2.png

プライベートサブネットの作成

VPN 用のパブリックサブネットと同じアベイラビリティーゾーン内にプライベートサブネットを作成し、先ほど作ったルートテーブルを紐付けます。

スクリーンショット 2020-01-15 11.24.25.png

2. ACM の設定(証明書・キーの生成)

今回は VPN の認証オプションとして「相互認証」を利用するので、それに必要な証明書・キーを OpenVPN Easy-RSA で生成し、それらを ACM に登録します。

OpenVPN Easy-RSA のインストール

git clone https://github.com/OpenVPN/easy-rsa.git
cd easy-rsa/easyrsa3

証明書の生成

./easyrsa init-pki
./easyrsa build-ca nopass
./easyrsa build-server-full server nopass
./easyrsa build-client-full client1.domain.tld nopass

ACM への登録

ACMコンソールの「証明書のインポート」より、作成した2ペアの証明書・キーを登録します。

証明書本文・証明書チェーン
-----BEGIN CERTIFICATE-----
....==
-----END CERTIFICATE-----
証明書のプライベートキー
-----BEGIN PRIVATE KEY-----
....
-----END PRIVATE KEY-----

サーバ証明書 (server)

  • 証明書本文 ~/easy-rsa/easyrsa3/pki/issued/server.crt
  • 証明書のプライベートキー ~/easy-rsa/easyrsa3/pki/private/server.key
  • 証明書チェーン ~/easy-rsa/easyrsa3/pki/ca.crt

クライアント証明書 (client1.domain.tld)

  • 証明書本文 ~/easy-rsa/easyrsa3/pki/issued/client1.domain.tld.crt
  • 証明書のプライベートキー ~/easy-rsa/easyrsa3/pki/private/client1.domain.tld.key
  • 証明書チェーン ~/easy-rsa/easyrsa3/pki/ca.crt

3. Client VPN エンドポイントの設定

Client VPN エンドポイントの作成

VPC コンソールから「クライアントVPNエンドポイント」を作成します。

スクリーンショット 2020-01-14 21.43.44.png

  • クライアント IPv4 CIDR:接続先のVPCのCIDRと被らない任意のアドレス
  • サーバ証明書:ACMに登録したサーバ証明書
  • 相互認証の使用:チェック
  • クライアント証明書:ACMに登録したクライアント証明書
  • DNSの設定は不要

NAT ゲートウェイへの関連付け

作成後、「Client VPN エンドポイント > 関連付け」から VPN 用に作成したプライベートサブネットに紐付けます。

ルートテーブルの追加

「Client VPN エンドポイント > ルートテーブル」から「宛先 0.0.0.0/0」を追加します。

  • 宛先の CIDR 0.0.0.0/0
  • ターゲット VPC サブネット ID: VPN 用に作成したプライベートサブネット

追加後のルートテーブルは次のようになります。

スクリーンショット 2020-01-15 14.15.50.png

認証ルールの追加

「Client VPN エンドポイント > 認証」から認証ルールを追加します。

  • アクセスを有効にする送信先ネット: 0.0.0.0/0
  • アクセスを付与する対象: すべてのユーザーにアクセスを許可する

スクリーンショット 2020-01-15 11.39.22.png

設定ファイルのダウンロード

「Client VPN エンドポイント > クライアント設定のダウンロード」から設定ファイルを落とします。

設定ファイルをエディタで開き、クライアント証明書とキーのパスを追記します。

downloaded-client-config.ovpn
# 省略
cert /Users/[username]/easy-rsa/easyrsa3/pki/issued/client1.domain.tld.crt
key /Users/[username]/easy-rsa/easyrsa3/pki/private/client1.domain.tld.key

設定は以上です。

接続テスト(Tunnelblick)

VPNの接続には Tunnelblick を使います。

更新した設定ファイルを Tunnelblick に追加し、接続します。

接続完了後、CMAN で利用中のグローバルIPを確認し、割り当てた Elastic IP が表示されればOKです。

概算利用料金

同セットアップでグローバルIPを固定する場合の利用料金を考えてみます。

各サービス料金

(*) 利用可能になった時点から課金
(^)VPN 利用時に課金

NAT ゲートウェイの料金

Amazon VPC の料金』によると、東京リージョンでの利用料金は次のとおりです。

  • 利用可能な NAT ゲートウェイの時間料金:0.062USD/時 (*)
  • データ処理料金:0.062USD/GB (^)

Client VPN の料金

AWS VPN の料金』によると、東京リージョンでの利用料金は次のとおりです。

  • Client VPN エンドポイントの時間料金:0.15USD/時・サブネットとの関連付け (*)
  • Client VPN 接続料金:0.05USD/時 (^)

セットアップした状態だと、維持費は月150ドル?!

上のとおり、NAT ゲートウェイと Client VPN には、「利用可能になった時点から課金」される金額があります。なので、利用可能な状態(active)を維持しておくと...

# 1日あたり
(0.062 + 0.15) * 24時間 = 5.09ドル/日
# 1月あたり
5.09 * 30日 = 152.7ドル/月

なんと、維持費だけで月152.7ドルも請求されてしまいます!

(実際に使った場合は、これに加えて、データ処理料金と VPN 接続料金も請求されます。)

維持費の抑えかた: 152ドル → 3.6ドル

この高額な維持費は、次の2つの方法で月3.6ドルまで抑えられます。

VPN を使用していない時は:

  1. NAT ゲートウェイを削除する
  2. Client VPN のサブネットとの関連付けを解除する

これで NAT ゲートウェイと Client VPN の維持費はなくなります。

一方、NAT ゲートウェイを削除したことにより、Elastic IP アドレスの関連付けがなくなります。これによって、Elastic IP アドレスの維持費が月3.6ドル発生します。

詳細はこちら → Elastic IP アドレス - Amazon EC2 料金表

# 1日あたり
0.005 * 24時間 = 0.12ドル/日
# 1月あたり
0.12 * 30日 = 3.6ドル/月

VPN 利用時の再セットアップ

この場合、VPN を使用する時に次のセットアップが必要です:

  1. NAT ゲートウェイを再作成(Elastic IP を割り当てる)
  2. プライベートサブネットのルートテーブルを更新(0.0.0.0/0 を NAT ゲートウェイに向ける)
  3. Client VPN とプライベートサブネットを関連付ける
  4. Client VPN 宛先の CIDR 0.0.0.0/0 を追加

めんどくさいですが、「維持費 152ドル → 3.6ドル」を考えると許容できる作業量だと思います。

結局の概算利用料金

上のように維持費を抑えた場合、結局利用料をどれぐらいになるでしょうか?

例えば、再セットアップして1日8時間 VPN 接続し、2GBのデータ処理をした時の概算利用料は、1日2ドルちょっとになります。

0.262 * 8時間 + 0.062 * 2GB = 2.22ドル/日

VPN 接続しない時の Elastic IP 維持費は1日0.12ドルなので、差額コストはだいたい2ドル。

つまり、

3.6ドル/月 + 利用日数 * 2ドル

が概算利用料金の目安になります。

なので、ヘビーに利用する場合はそれなりの料金がかかります。そういったケースでは、専用の有料サービスを利用した方が良さそうです。(日本のIPでも月額1,000円ぐらいで利用できそう)

利用するタイミングが限定的であれば、この方法でグローバルIPを固定するのもアリだと思います。あとは VPC 周りの勉強になったので、そういった観点でセットアップしてみるのもいいかもしれません。
