後輩たちのためのEV3rt講座②(モーターを動かす)

今回はロボットでは基本中の基本、モーター関連のことを教えていきます。
ただ、僕も使っていないAPIがあるので、それについては紹介できません。

でも安心してください。基本動作はできるようになります!!

以下はモーター関連のAPIです。これも参考にしながら見てください。
EV3RT C API Reference サーボモータ

①使うモーターをコンフィグする

前回もお伝えしましたが、モーターを使うには宣言をして置かなければなりません。
ここではモーターAとDにLモーターを繋ぐことにします。

app.c

#include "ev3api.h" //絶対必要
#include "app.h"//絶対必要
#include <stdio.h>
#include <stdbool.h>

#if defined(BUILD_MODULE)
#include "module_cfg.h"
#else
#include "kernel_cfg.h"
#endif

#define DEBUG

#ifdef DEBUG
#define _debug(x) (x)
#else
#define _debug(x)
#endif

void main_task(intptr_t unused)
{
    /* コンフィグゾーン　*/
    ev3_motor_config (EV3_PORT_A, LARGE_MOTOR);
    ev3_motor_config (EV3_PORT_D, LARGE_MOTOR);

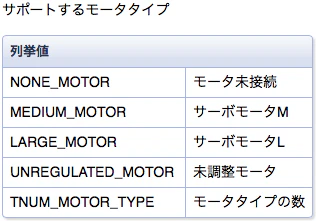

これでモーターが使えるようになります。

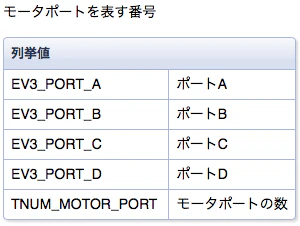

ポートとの接続は

もしくは

つまり

ポート	列挙型①	列挙型②
A	EV3_PORT_A	0
B	EV3_PORT_B	1
C	EV3_PORT_C	2
D	EV3_PORT_D	3

という風にプログラムします。

センサーの対応表はこちら

②モーターを動かしてみる

さて、いよいよ動かしていきます。
といっても、EV3には様々な命令方法がありますので、教育用ソフトウェアと比較して見ていきたいと思います。

モーターON

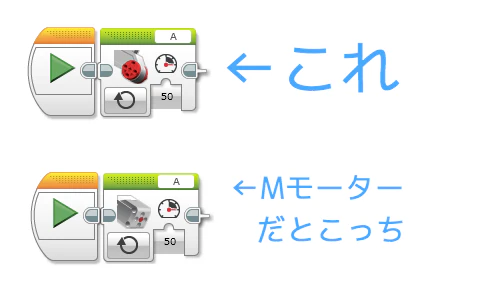

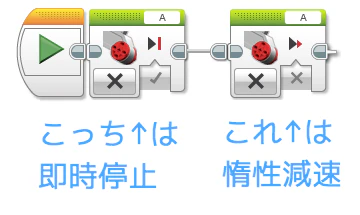

教育用ソフトウェアだと↓のコマンド

EV3rtだと…

app.c

void main_task(intptr_t unused)
{
    /* コンフィグゾーン　*/
    ev3_motor_config (EV3_PORT_A, LARGE_MOTOR);
    ev3_motor_config (EV3_PORT_D, LARGE_MOTOR);

    ev3_motor_set_power(EV3_PORT_A,50);
    ev3_motor_set_power(EV3_PORT_D,50);
}

ただし、この命令はストップ命令を掛けない限り永遠に動き続けます。
ということで次は、

モーターOFF

教育用ソフトウェアだと↓のコマンド

EV3rtだと…

app.c

void main_task(intptr_t unused)
{
    /* コンフィグゾーン　*/
    ev3_motor_config (EV3_PORT_A, LARGE_MOTOR);
    ev3_motor_config (EV3_PORT_D, LARGE_MOTOR);

    ev3_motor_stop(EV3_PORT_A, true);//Aで即時停止
    ev3_motor_stop(EV3_PORT_D, true);//Dで即時停止

    ev3_motor_stop(EV3_PORT_A, false);//Aで惰性減速
    ev3_motor_stop(EV3_PORT_D, false);//Dで惰性減速
}

こんな感じです。

さて、基本的にはこれだけで作業できますが、他にもいくつかあるので紹介しておきましょう。

③回転角を取得する

app.c

void main_task(intptr_t unused)
{
    /* コンフィグゾーン　*/
    ev3_motor_config (EV3_PORT_A, LARGE_MOTOR);
    ev3_motor_config (EV3_PORT_D, LARGE_MOTOR);

    int MotorAcount=ev3_motor_get_count(EV3_PORT_A);
    int MotorDcount=ev3_motor_get_count(EV3_PORT_D);
}

この例では変数MotorAcountとMotorDcountにAとDの回転角を代入します。
これを使うと何ができるか？
教育用ソフトウェアでいう↓のようなことができるようになります。

角度を指定して動く事ができるのです。下に例を提示しておきます。

app.c

void main_task(intptr_t unused)
{
    /* コンフィグゾーン　*/
    ev3_motor_config (EV3_PORT_A, LARGE_MOTOR);
    ev3_motor_config (EV3_PORT_D, LARGE_MOTOR);

    ev3_motor_reset_counts(L_motorA);//回転角のリセット
    while (360>ev3_motor_get_counts(EV3_PORT_A)) {
        ev3_motor_set_power(EV3_PORT_A,50);
        ev3_motor_set_power(EV3_PORT_D,50);
    }
    ev3_motor_stop(EV3_PORT_A, true);//Aで即時停止
    ev3_motor_stop(EV3_PORT_D, true);//Dで即時停止
}

こんな風にすることで簡単に指定角文動かすことができます!!
さらに!!「C言語コンパイルが可能なんただったら、関数化してしまえばいいじゃないか」ということで、私は下の関数をめちゃくちゃ使ってプログラミングしました。よかったら参考にしてみてください。

④関数化してプログラムを効率化

app.c

void main_task(intptr_t unused)
{
    /* コンフィグゾーン　*/
    ev3_motor_config (EV3_PORT_A, LARGE_MOTOR);
    ev3_motor_config (EV3_PORT_D, LARGE_MOTOR);

    func_motor(50,50,360);
    func_motor_stop();
}

void func_motor(double a,double d,double dis);//aとdはパワーレベル・disは角度の指定

void func_motor(double a,double d,double dis)
{
    ev3_motor_reset_counts(EV3_PORT_A);
    if (a>0) {//パワーが正か負かで場合分け
        while (dis>ev3_motor_get_counts(EV3_PORT_A)) {
            ev3_motor_set_power(EV3_PORT_A,a);
            ev3_motor_set_power(EV3_PORT_D,d);
        }
    }
    else if(a<0){
        while (dis>-(ev3_motor_get_counts(EV3_PORT_A))) {
            ev3_motor_set_power(EV3_PORT_A,a);
            ev3_motor_set_power(EV3_PORT_D,d);
        }
    }
}

void func_motor_A(double a,double dis);

void func_motor_A(double a,double dis)
{
    ev3_motor_reset_counts(EV3_PORT_A);
    if (a>0) {
        while (dis>ev3_motor_get_counts(EV3_PORT_A)) {
            ev3_motor_set_power(EV3_PORT_A,a);
        }
    }
    else if(a<0)
    {
        while (dis>-(ev3_motor_get_counts(EV3_PORT_A))) {
            ev3_motor_set_power(EV3_PORT_A,a);
        }
    }
}

void func_motor_B(double a,double dis);

void func_motor_B(double a,double dis)
{
    ev3_motor_reset_counts(EV3_PORT_B);
    if (a>0) {
        while (dis>ev3_motor_get_counts(EV3_PORT_B)) {
            ev3_motor_set_power(EV3_PORT_B,a);
        }
    }
    else if(a<0)
    {
        while (dis>-(ev3_motor_get_counts(EV3_PORT_B))) {
            ev3_motor_set_power(EV3_PORT_B,a);
        }
    }
}

void func_motor_C(double a,double dis);

void func_motor_C(double a,double dis)
{
    ev3_motor_reset_counts(EV3_PORT_C);
    if (a>0) {
        while (dis>ev3_motor_get_counts(EV3_PORT_C)) {
            ev3_motor_set_power(EV3_PORT_C,a);
        }
    }
    else if(a<0)
    {
        while (dis>-(ev3_motor_get_counts(EV3_PORT_C))) {
            ev3_motor_set_power(EV3_PORT_C,a);
        }
    }
}

void func_motor_D(double a,double dis);

void func_motor_D(double a,double dis)
{
    ev3_motor_reset_counts(EV3_PORT_D);
    if (a>0) {
        while (dis>ev3_motor_get_counts(EV3_PORT_D)) {
            ev3_motor_set_power(EV3_PORT_D,a);
        }
    }
    else if(a<0)
    {
        while (dis>-(ev3_motor_get_counts(EV3_PORT_D))) {
            ev3_motor_set_power(EV3_PORT_D,a);
        }
    }
}

void func_motor_stop();

void func_motor_stop()
{
    ev3_motor_stop(EV3_PORT_A, true);
    ev3_motor_stop(EV3_PORT_B, true);
    ev3_motor_stop(EV3_PORT_C, true);
    ev3_motor_stop(EV3_PORT_D, true);
}

void func_motor_sleep();

void func_motor_sleep()
{
    ev3_motor_stop(EV3_PORT_A, false);
    ev3_motor_stop(EV3_PORT_B, false);
    ev3_motor_stop(EV3_PORT_C, false);
    ev3_motor_stop(EV3_PORT_D, false);
}

まとめ

今回はモーター関連のAPIを紹介しました。
また、今回以下の4つは紹介していません。

• ev3_motor_get_type (motor_port_t port)
• ev3_motor_get_power (motor_port_t port)
• ev3_motor_rotate (motor_port_t port, int degrees, uint32_t speed_abs, bool_t blocking)
• ev3_motor_steer (motor_port_t left_motor, motor_port_t right_motor, int power, int turn_ratio)

紹介しなかった理由としては大きく2つあります。
1つは使う機会がかなり限られているということ(特に上2つ)
もう1つは私自身使い方がイマイチわからないということ(特に下2つ)

ということで、これら4つを使いたい方は自分で使い方を調べてください。今回紹介した他のAPIとノリは同じなので、リファレンスを見ればだいたいわかります。また機会があれば紹介したいと思います。
