ADCのキャリブレーション

Posted at

#キャリブレーションとは

理想的なADCはGNDを入力したときに0、Vddを入力したときに最大値になります。しかし、実際のADCには誤差があります。
0にならない誤差をオフセット誤差、最大値にならない誤差をゲイン誤差といいます。
詳細は以下のホームページをご覧ください。
https://ednjapan.com/edn/articles/1810/02/news018_4.html

これを補正するには、GNDを接続したときのADC値と、Vddを接続したときのADC値を保存して、そこが0VとVddになるように、一次関数で修正するようにします。

校正後電圧 = \frac{Vdd*(ADC値 - GNDを接続したときのADC値)}{Vddを接続したときのADC値-GNDを接続したときのADC値}

#Nulceo-F401REでの実例

Nucleo-F401を使って実際にやってみます。

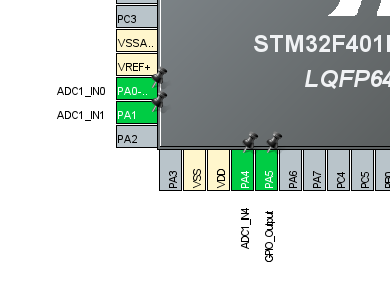

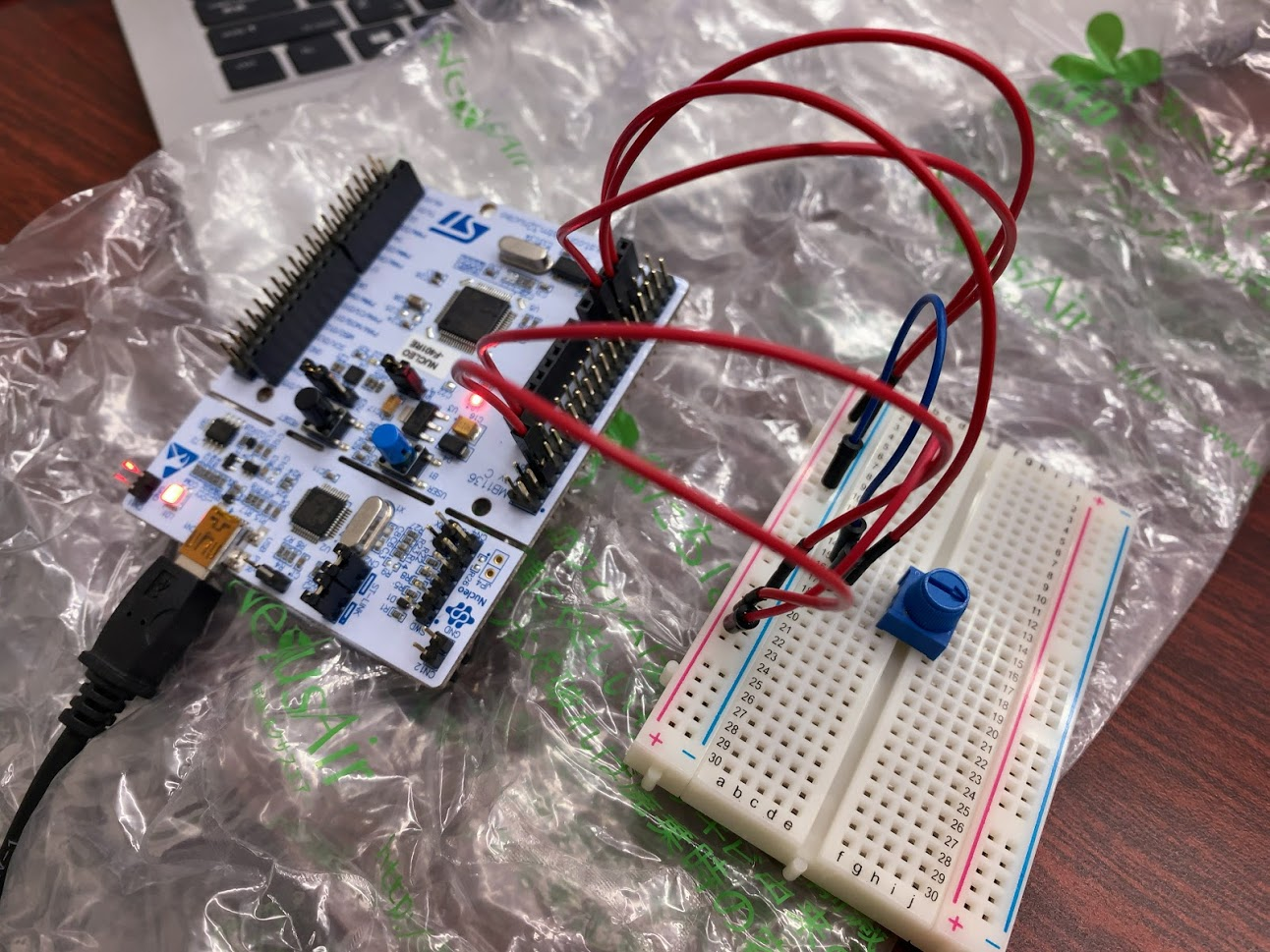

STM32CubeIDEで、PA0をGND、PA1をVdd、PA4を可変抵抗器の出力につなぎます。可変抵抗器の両端はVddとGNDにつないで、出力範囲が0から3.3Vになるようにします。

コードを以下のように入力します。

/* USER CODE BEGIN 0 */
uint32_t OffsetAcc = 0;
uint32_t GainAcc = 0;
uint32_t ADCValue;
float V;
/* USER CODE END 0 */
  /* USER CODE BEGIN 1 */
	ADC_ChannelConfTypeDef sConfig = {0};
  /* USER CODE END 1 */
  /* USER CODE BEGIN 2 */

  // Get Offset Accuracy
  // GND connect with ADC_IN0
  // Init sConfig for ADC_IN0 is in MX_ADC1_Init
  HAL_ADC_Start(&hadc1);
  HAL_ADC_PollForConversion(&hadc1,1000);
  OffsetAcc = HAL_ADC_GetValue(&hadc1);
  HAL_ADC_Stop(&hadc1);
  hadc1.Instance->SQR1 = 0;

  // Get Gain Accuracy
  // Vdd connect with ADC_IN1
  sConfig.Channel = ADC_CHANNEL_1;
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
  HAL_ADC_ConfigChannel(&hadc1, &sConfig);
  HAL_ADC_Start(&hadc1);
  HAL_ADC_PollForConversion(&hadc1,1000);
  GainAcc = HAL_ADC_GetValue(&hadc1);
  HAL_ADC_Stop(&hadc1);
  hadc1.Instance->SQR1 = 0;

  // Get ADC and convert to calibrated value
  // I connect the ADC port with ADC_IN4
  sConfig.Channel = ADC_CHANNEL_4;
  sConfig.Rank = 1;
  sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;
  HAL_ADC_ConfigChannel(&hadc1, &sConfig);

  /* USER CODE END 2 */
    /* USER CODE BEGIN 3 */
	  // Get ADC Value
	  HAL_ADC_Start(&hadc1);
	  HAL_ADC_PollForConversion(&hadc1,1000);
	  ADCValue = HAL_ADC_GetValue(&hadc1);
	  HAL_ADC_Stop(&hadc1);

	  // Get calibrated Voltage
	  V = 3.3F*((float)ADCValue - (float)OffsetAcc)/((float)GainAcc - (float)OffsetAcc);
	  __NOP();

__NOP()にbreakpointを設定します。

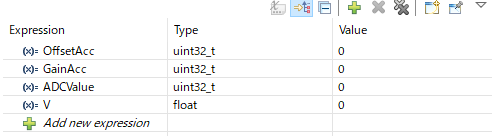

関係する変数をExpressionに表示します。

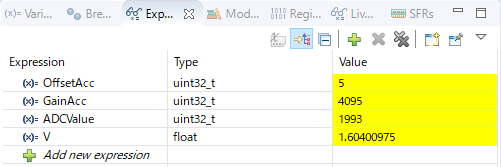

実行すると以下のようになります。

このキャリブレーションは電源投入時に毎回行うのが望ましいですが、一度測定して、その値を使いまわしても構いません。
各ボードおよびSTM32に依存しますので、ボードごとに行ったほうがいいでしょう。

いくつかのSTM32シリーズにはオートキャリブレーションというレジスタに1bit立てるだけで、この機能を行うものもあります。STM32F401にはその機能がないので、自分で行う必要があります。

ソースコードはGitHubに置きました。
https://github.com/kotetsuy/STM32forWindowsDemos/tree/master/ADCCalibration
