Unityでリアルな車の挙動を簡単に作ろう！

Last updated at 2024-12-09Posted at 2024-12-08

はじめに

こんにちは！
Life is Tech ! Advent Calendarの9日目を担当するGeekです！
私がF1をはじめとしたモータースポーツオタクなのは、みなさんご存知かと思います。
昨日、F1とSUPER GTの2024シーズンも終了してしまいました...

さて、そんな私はかれこれ5年間、Unityでレースゲームを作り続けています。
大学のAO入試でもレースゲームを提出し、卒業制作でもレースゲームを制作しています。
そこで、今回は誰でも簡単に出来るWheel Colliderを用いた車の挙動づくりをご紹介します！

この記事の意義

「いや、僕私、レースゲーム作らないんですけど...」と思った方も多いかもしれません。
しかし、ゲームにおける車ってレースゲームにしか登場しないものでしょうか？
思い出してみると、シューティングゲーム、特にバトルロワイヤルゲームにはよく登場しませんか？
あの挙動を、Wheel Colliderを活用することで簡単に実現できます！
車が簡単に実装できれば、作れるゲームの幅の広がるかもしれませんね！

目指すもの

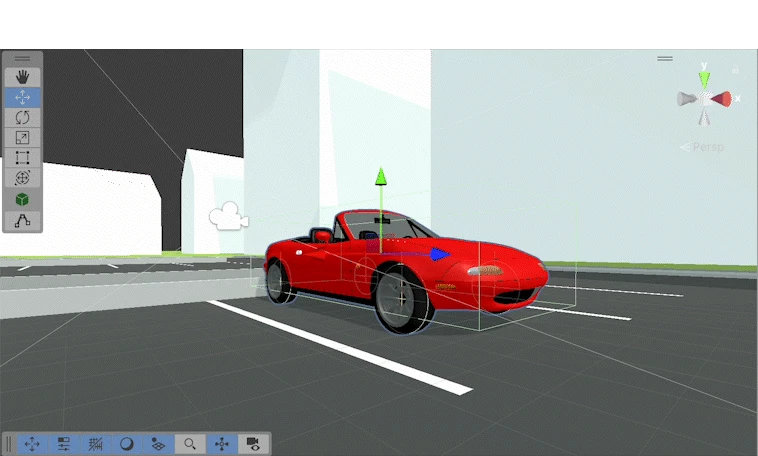

キーボード操作で運転できる車を作ろう！

環境

Unity 6000.0.25f1

Wheel Colliderとは

Wheel Collider は、陸上車両用の特殊なコライダーです。組み込み衝突検出、ホイール物理特性、スリップベースのタイヤ摩擦モデルを含みます。ホイール以外のオブジェクトにも使用できますが、特にホイールのある車両向けに設計されています。
Unity Documentationより

要するに、車やバイクの駆動、タイヤ、サスペンションとかをシミュレートできるコライダーだよ！ということです。

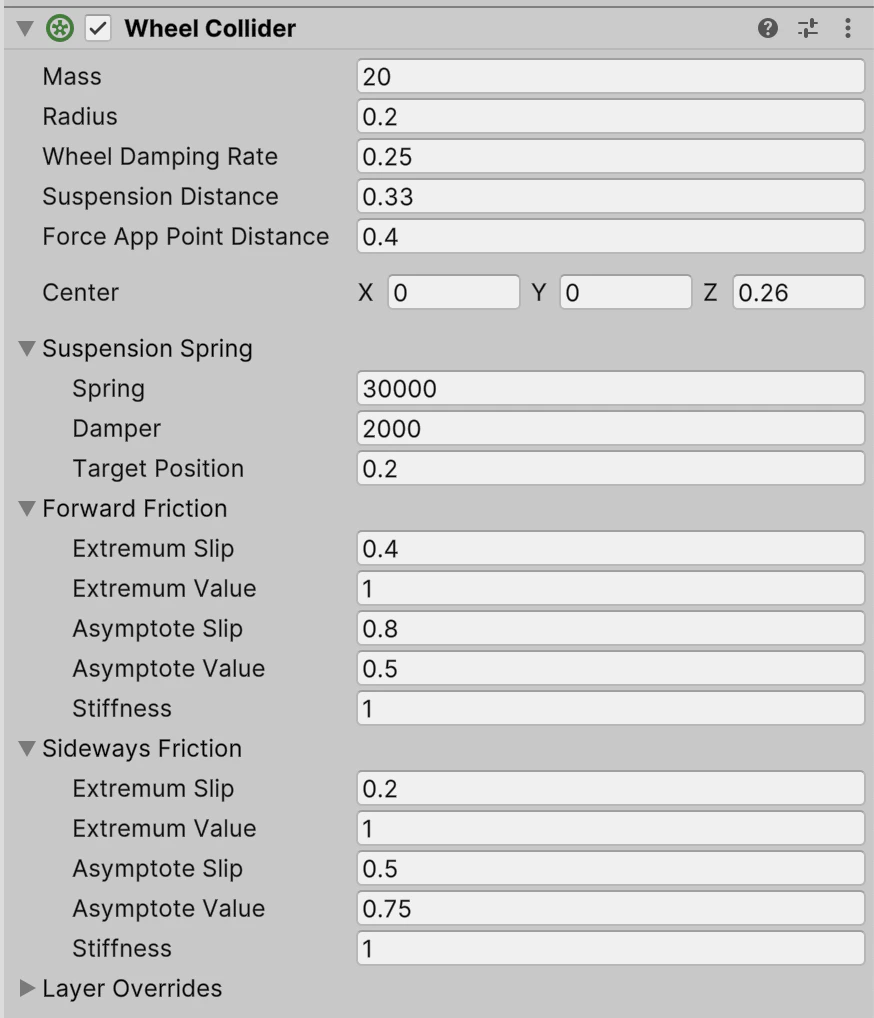

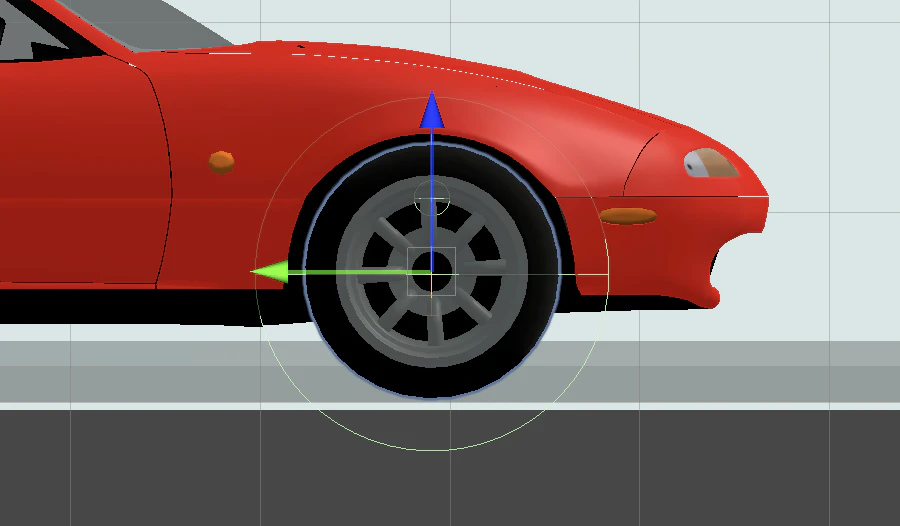

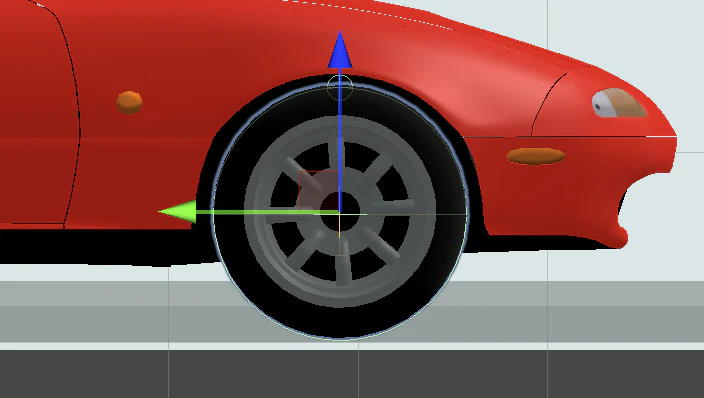

Wheel Colliderの使い方

それでは早速実装方法をご紹介します！
このWheel Collider、他のコンポーネントにはない複雑な使い方をします。
まずはじめに、車を構成するゲームオブジェクトの親子関係を箇条書きで示します。

Car(空でも可)

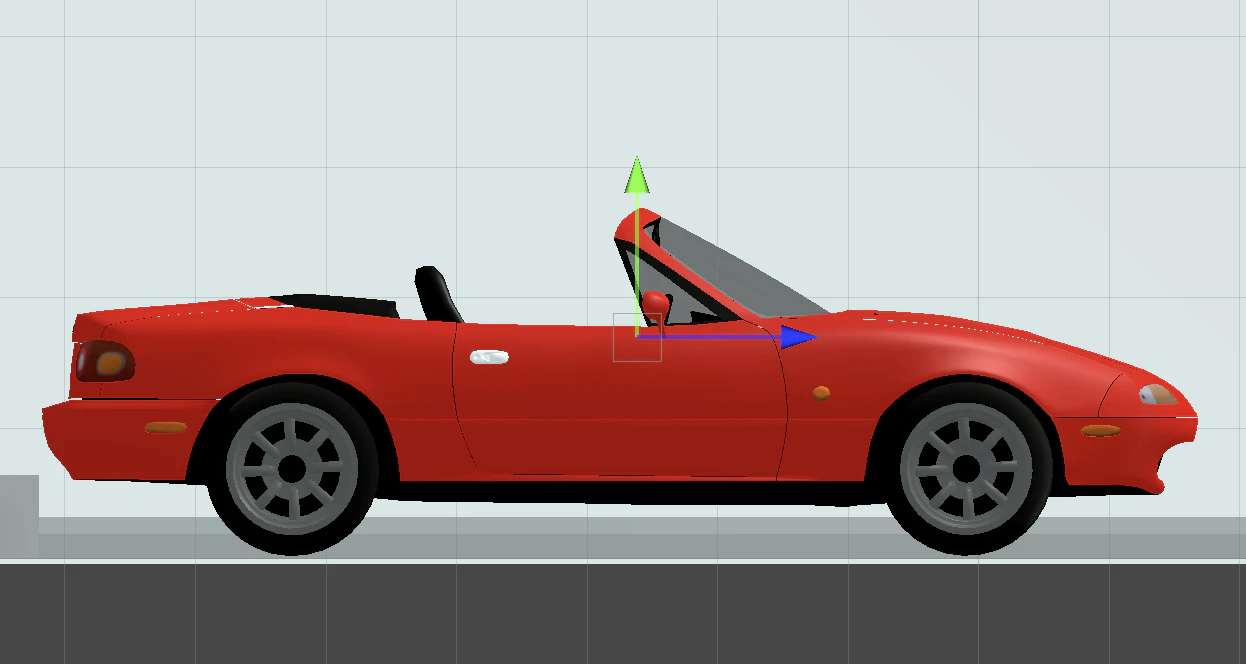

- CenterOfMass(車の重心を決めるための空のオブジェクト)
- Body(車のボディの見た目)(Positionはすべて0)
- Wheels(Wheel Colliderがアタッチされているゲームオブジェクトを子に持つ親)(Positionはすべて0)
  - Front Right(右前タイヤ)(Wheel Colliderをアタッチ)
    - Wheel Object(タイヤの見た目)
  - Front Left(左前タイヤ)(Wheel Colliderをアタッチ)
    - Wheel Object(タイヤの見た目)
  - Rear Right(後ろ右タイヤ)(Wheel Colliderをアタッチ)
    - Wheel Object(タイヤの見た目)
  - Rear Left(後ろ左タイヤ)(Wheel Colliderをアタッチ)
    - Wheel Object(タイヤの見た目)

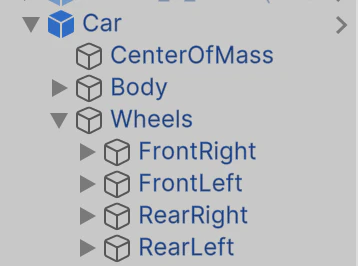

実際の画面

親オブジェクトについて

このオブジェクトにアタッチするのは、

Rigidbody
Box Collider
車を制御するためのスクリプト
の3つです。

Rigidbody

必ず調整しなければ行けない項目はMassのみです。
実際の車は1500kgほどが一般的ですので、Massは1500くらいが無難です。

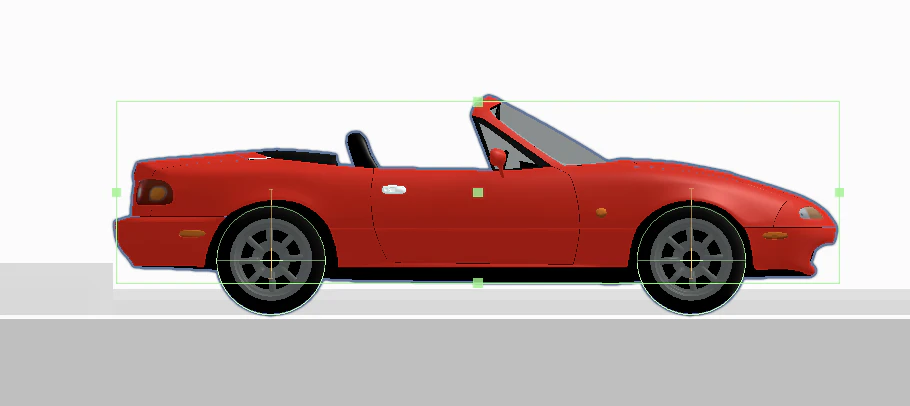

Box Collider

CenterとSizeを調整して、車のボディが覆われるように設定してください。
この時、地面に接してしまわないように車の底部がColliderの底部になるよう調整してください。
シャコタンになってタイヤが接地しなくなります。

車を制御するためのスクリプト

車の運転は、走る、曲がる、止まる。
もっと詳しく言うと、前進後退、右折左折、停止ができればOKです。
これを成業するためにWheel Colliderには

motorTorque(回転の力)
steerAngle(左右の舵角)
brakeTorque(ブレーキの力)
という変数が用意されていて、これに値を代入すれば車が動きます。
あとはInputの内容を値に反映してあげれば良いわけです。
今回はWASDキーor矢印キーで前後左右の操作、スペースキーでブレーキという操作を前提にサンプルのスクリプトを用意しました。

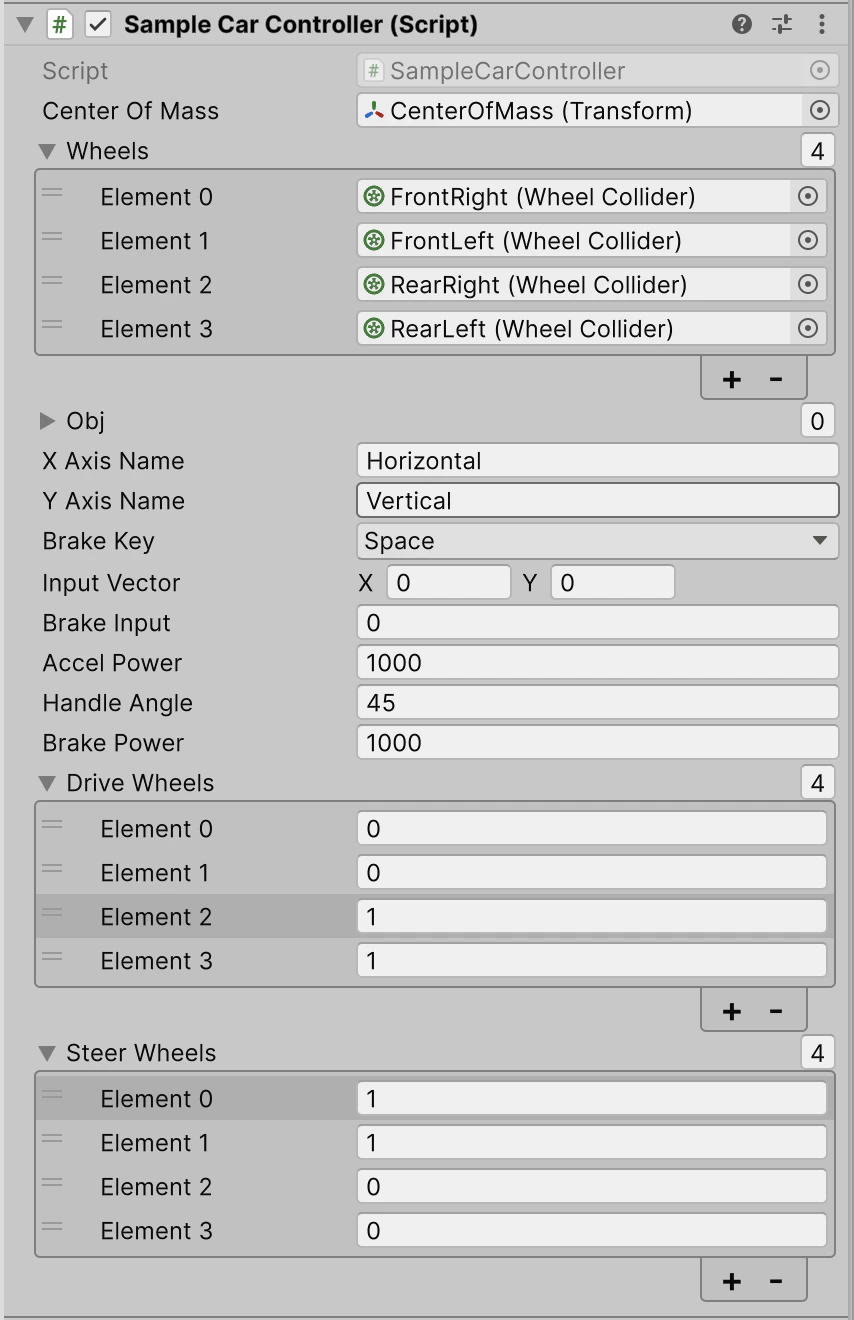

サンプルコード

SampleCarController.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;
using UnityEngine.EventSystems;

public class SampleCarController : MonoBehaviour
{
    private Rigidbody RB;
    [SerializeField] Transform CenterOfMass;
    //Rigidbody.centerOfMassを上書きして、車の重心を決めるためのTransform
    [SerializeField] WheelCollider[] Wheels;
    //Wheel Colliderがアタッチされている各タイヤ
    [SerializeField] Transform[] Obj;
    //タイヤの見た目(AwakeでWheelsから取得するため割当不要)

    [SerializeField] string XAxisName = "Horizontal";
    [SerializeField] string YAxisName = "Vertical";
    [SerializeField] KeyCode BrakeKey = KeyCode.Space;
    //前後移動はVertical、ハンドル操作はHorizontalで行う。(InputManager参照)

    [SerializeField] Vector2 InputVector;
    //キー操作を受け取る
    [SerializeField] float BrakeInput = 0;
    //ブレーキのキー入力を受け取る

    [SerializeField] float AccelPower = 1000f;
    //車のパワー
    [SerializeField] float HandleAngle = 45f;
    //最大でハンドルが切れるタイヤの角度
    [SerializeField] float BrakePower = 1000f;
    //ブレーキの力

    [SerializeField] float[] DriveWheels = new float[] { 0f, 0f, 1.0f, 1.0f };
    //駆動させるタイヤ。0なら駆動しない、1なら駆動する。(パワーでタイヤを回すかどうか。初期値は後輪駆動)
    [SerializeField] float[] SteerWheels = new float[] { 1.0f, 1.0f, 0f, 0f };
    //ハンドル操作で曲がるタイヤ。

    // Start is called before the first frame update
    void Awake()
    {
        Wheels = GetComponentsInChildren<WheelCollider>();
        RB = GetComponent<Rigidbody>();
        RB.centerOfMass = CenterOfMass.localPosition;

        Obj = new Transform[Wheels.Length];
        for (int i = 0; i < Wheels.Length; i++)
        {
            Obj[i] = Wheels[i].transform.GetChild(0);
        }
    }

    // Update is called once per frame
    void Update()
    {
        ControllInput();

        CarControll();
    }
    private void ControllInput()
    {
        InputVector = new Vector2(Input.GetAxis(XAxisName), Input.GetAxis(YAxisName));
        BrakeInput = Input.GetKey(BrakeKey) ? BrakePower : 0f;
    }

    private void CarControll()
    {
        for (int i = 0; i < Wheels.Length; i++)
        {
            Wheels[i].motorTorque = InputVector.y * DriveWheels[i] * AccelPower;
            Wheels[i].steerAngle = InputVector.x * SteerWheels[i] * HandleAngle;
            Wheels[i].brakeTorque = BrakeInput;

            Vector3 _pos;
            Quaternion _dir;
            Wheels[i].GetWorldPose(out _pos, out _dir);
            Obj[i].position = _pos;
            Obj[i].rotation = _dir;
        }
    }
}
