Wio LTE M1/NB1(BG96) で本当にパケ死せずにデータを受け取る(MQTT編)

More than 1 year has passed since last update.

これまでのあらすじ

Wio LTE M1/NB1(BG96) でパケ死せずにデータを受け取る - Qiita
「ボタンを押したらパトランプ点灯してブザーを鳴らす」を、すべてLTE-M回線で実現してみた。 - Qiita

の2部作で、SORACOM LTE-M Buttonを押したら、パトライトを点灯させる仕組みを作りました。

しかしながら、このときは、UDPで数秒おきにポーリングする仕組みとしましたが、それでもLTE-Mの通信料が高額(1MBあたり 500円超!)で、1ヶ月つけっぱなしにすると、2,3万円に到達する試算でした。

なので、さらなる通信量の削減を目指し、MQTTを使ってみることにしました。

スクリーンショット 2019-05-19 2.10.51.png

流れはこんな感じです。

  • LTE-M Buttonを押す
  • AWS 1-Clickを経由して、Lambdaを起動
  • Lambdaで、AWS-IoTのMQTTサーバにデータをPublish
  • MQTTサーバとWio-LTEとの間をSORACOM Beamでつなぐ
  • Wio-LTEでパトライトを光らせる

AWS-IoTの設定

MQTTサーバは、AWS-IoTを使うことにします。
まず、IoT Coreに接続できるようにするため、証明書の設定をします。

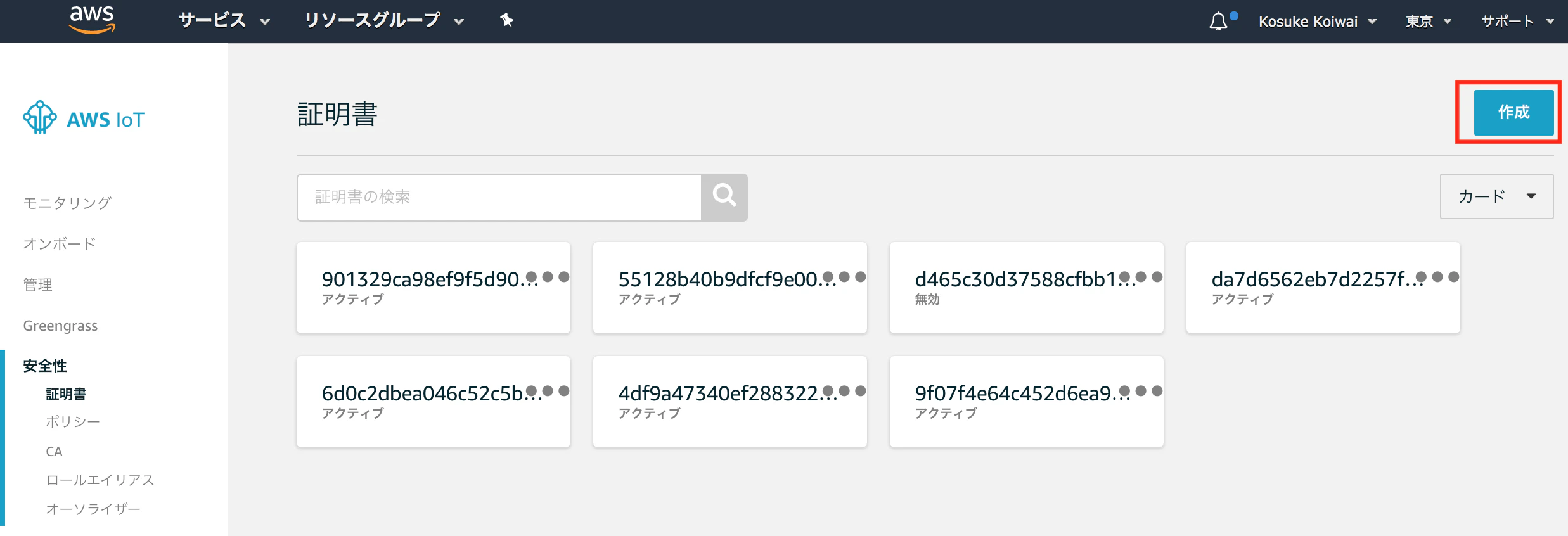

AWS-IoTの設定画面から、安全性(Serucityの訳語?)→ 証明書 → 作成 を押します。
スクリーンショット 2019-05-19 2.32.32.png

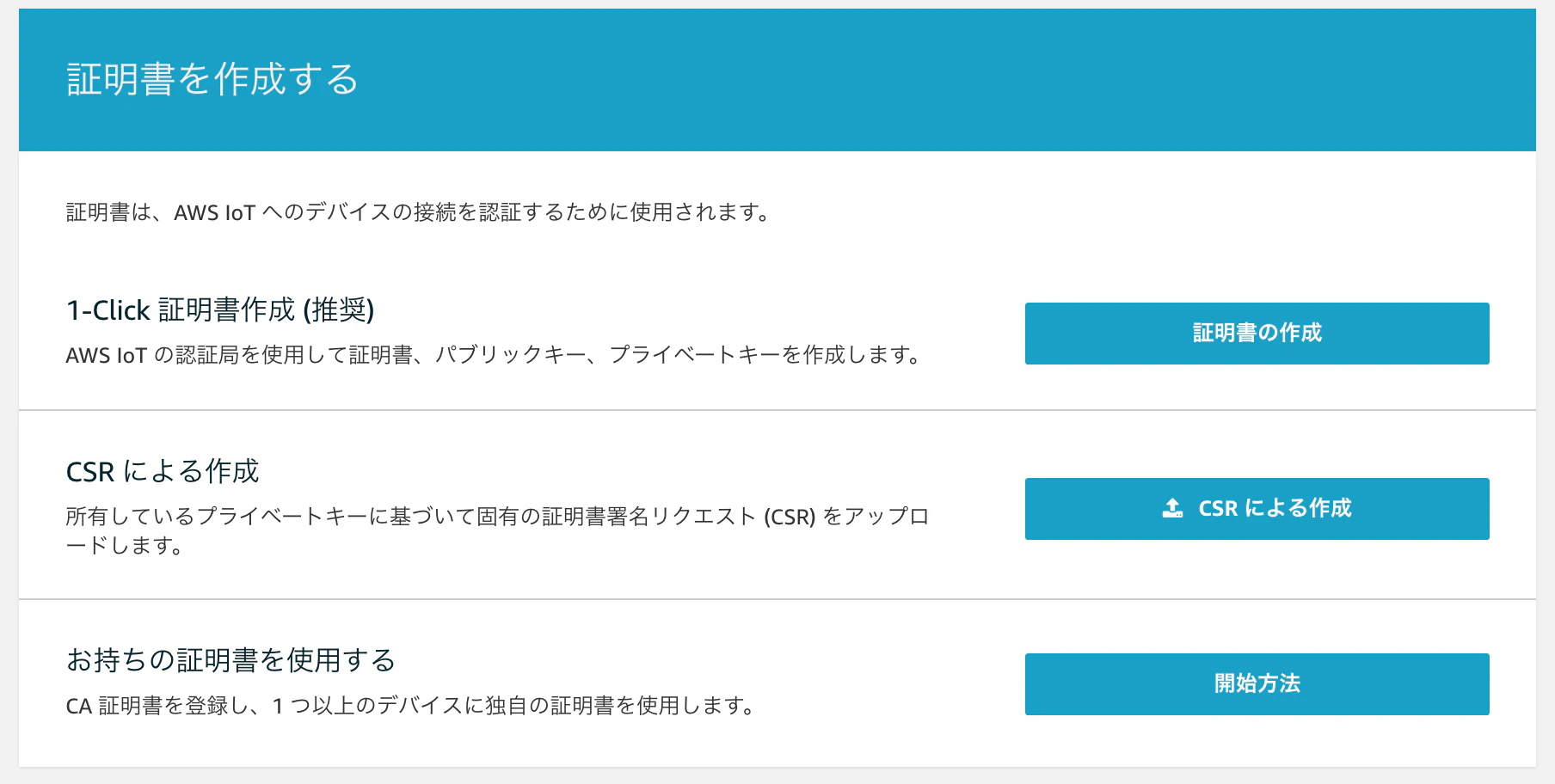

1-Click 証明書の作成を押します。
スクリーンショット 2019-05-19 2.34.31.png

証明書と、プライベートキーが必要になります。ダウンロードしておきます。後ほどSORACOM Beamの設定で使います。

スクリーンショット 2019-05-18 15.34.47.png

次に、MQTTサーバにアクセスさせるためのポリシーを作ります。
安全性 → ポリシー → 作成を押します。

スクリーンショット 2019-05-18 22.32.34.png

適当な名前をつけます。
アクション、リソースは、とりあえずすべて許可にします。
(あとでちゃんと、権限を絞っておきましょう)

スクリーンショット 2019-05-18 22.33.28.png

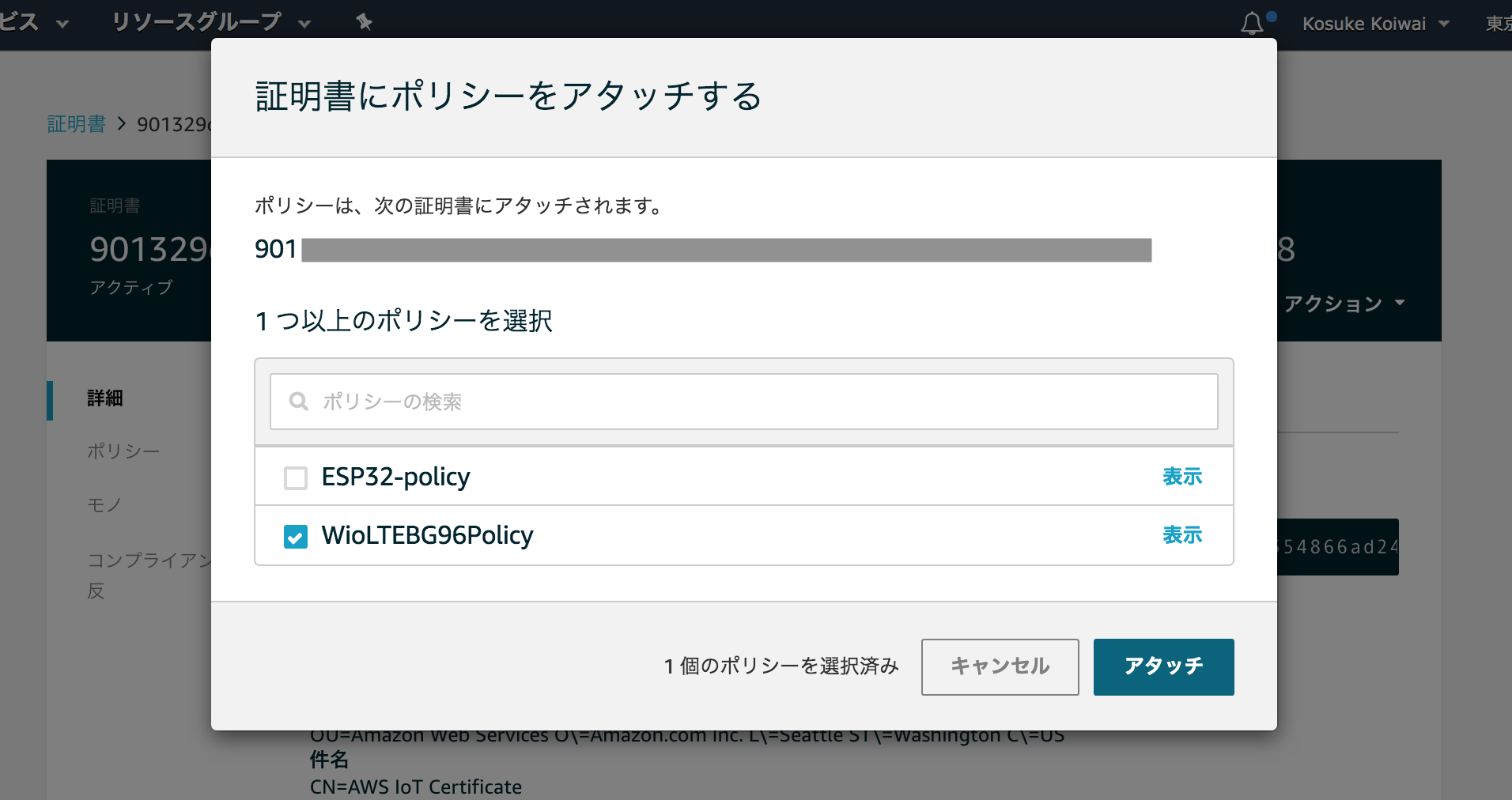

証明書の設定にもどり、作成したポリシーをアタッチします。

スクリーンショット 2019-05-18 22.38.10.png

スクリーンショット 2019-05-18 22.38.15.png

最後に、接続先のサーバ名(エンドポイント)をメモしておきます。後ほどSORACOM Beamの設定で使います。

スクリーンショット 2019-05-18 22.56.37.png

SORACOM Beamの設定

ユーザコンソール上で、SIMグループを作成します。
グループの設定で、BEAMの設定 → MQTTエントリポイントを追加します。

スクリーンショット 2019-05-18 22.53.06.png

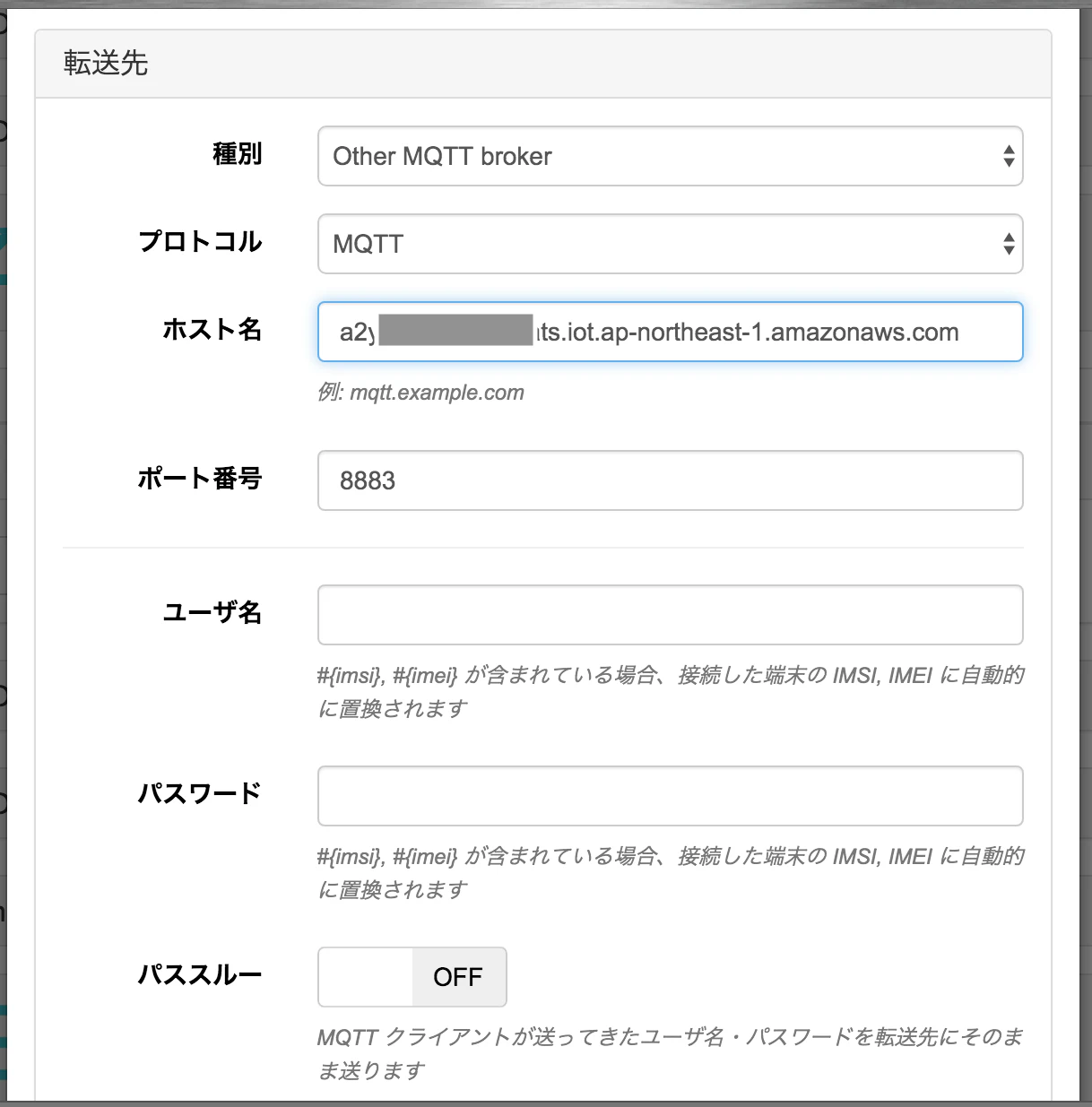

転送先の設定をします。ホスト名に、先ほどコピーしておいたAWSのエントリポイントをペーストします。
スクリーンショット 2019-05-18 22.57.25.png

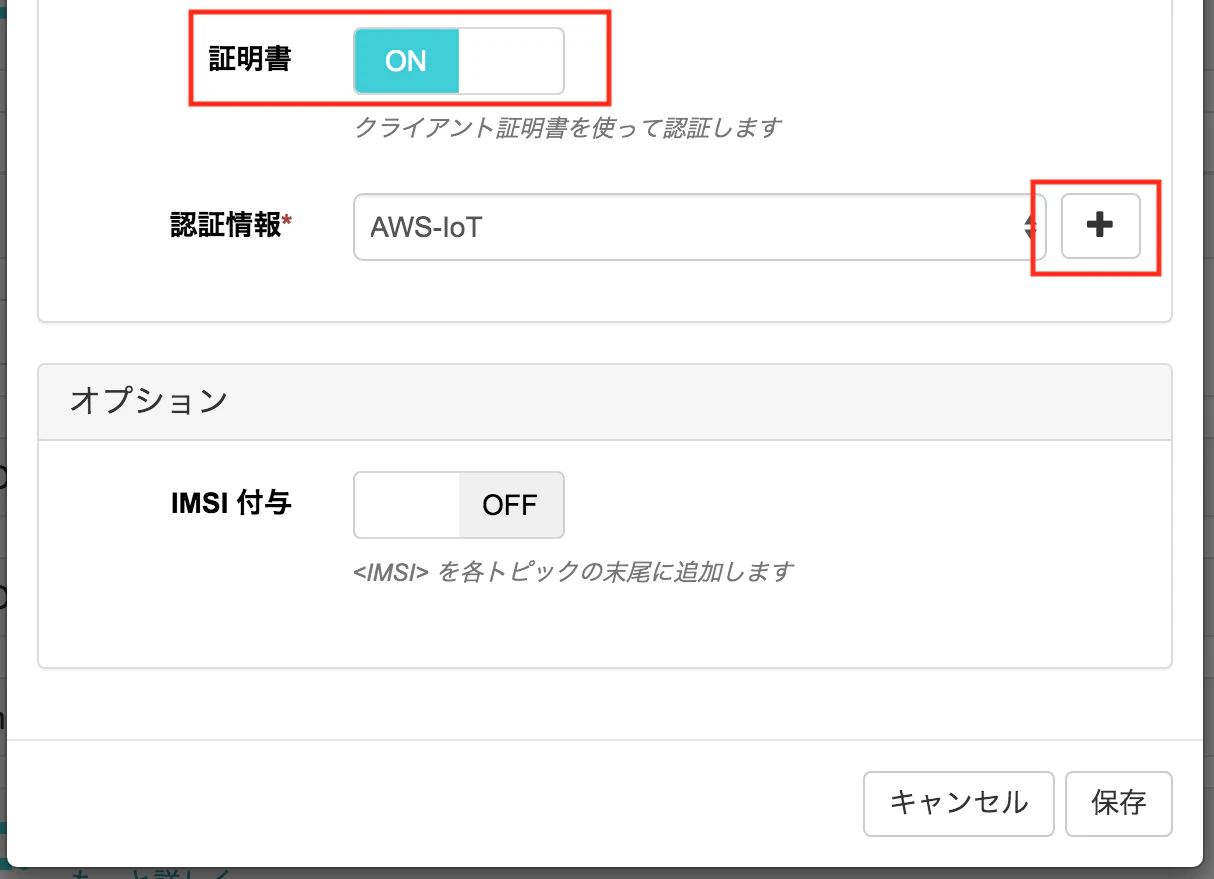

証明書の利用をONにして、認証情報を追加します。
スクリーンショット 2019-05-18 22.57.30.png

先ほどダウンロードしたAWS-IoTの証明書と秘密鍵をテキストエディタで開いて、中身をコピペします。

スクリーンショット 2019-05-18 22.55.37.png

Lambdaの編集

LTE-M Buttonを押したらLambdaを呼ぶ設定については、こちらの公式記事を参考にしてください。
SORACOM LTE-M Button powered by AWS をクリックしてSlackに通知する | Getting Started with SORACOM LTE-M Button | SORACOM Developers

設定が終わったら、Lambdaのコードを、下記のようにして、ボタンを押されたらMQTTサーバにpublishするようにします。
前回同様、なるべくデータ量を減らすため、MQTTにはJSONではなく、0, 1, 2 の数字1つだけを送ることにします。
エンドポイントには、先ほどSORACOM Beamで設定したものと同じものを設定します。

コード

const https = require('https');
var AWS = require("aws-sdk");

exports.handler = async(event) => {
    console.log('Received event:', JSON.stringify(event, null, 2));
    var putItem = {};

    switch (event.deviceEvent.buttonClicked.clickType) {
        case 'SINGLE':
            buttonState = 1;
            break;
        case 'DOUBLE':
            buttonState = 2;
            break;
        default:
            buttonState = 0;
            break;
    }

    var iotdata = new AWS.IotData({
        endpoint: 'XXXXXXXXXXXXXX.iot.ap-northeast-1.amazonaws.com',
        region: 'ap-northeast-1'
    });
    var params = {
        topic: "IoTButtonStatus",
        payload: ''+buttonState,  // convert to String
        qos: 0
    };
    await iotdata.publish(params).promise();
};

ロールの追加

AWS-IoTのMQTTサーバにLambdaから繋げるための権限設定をします。

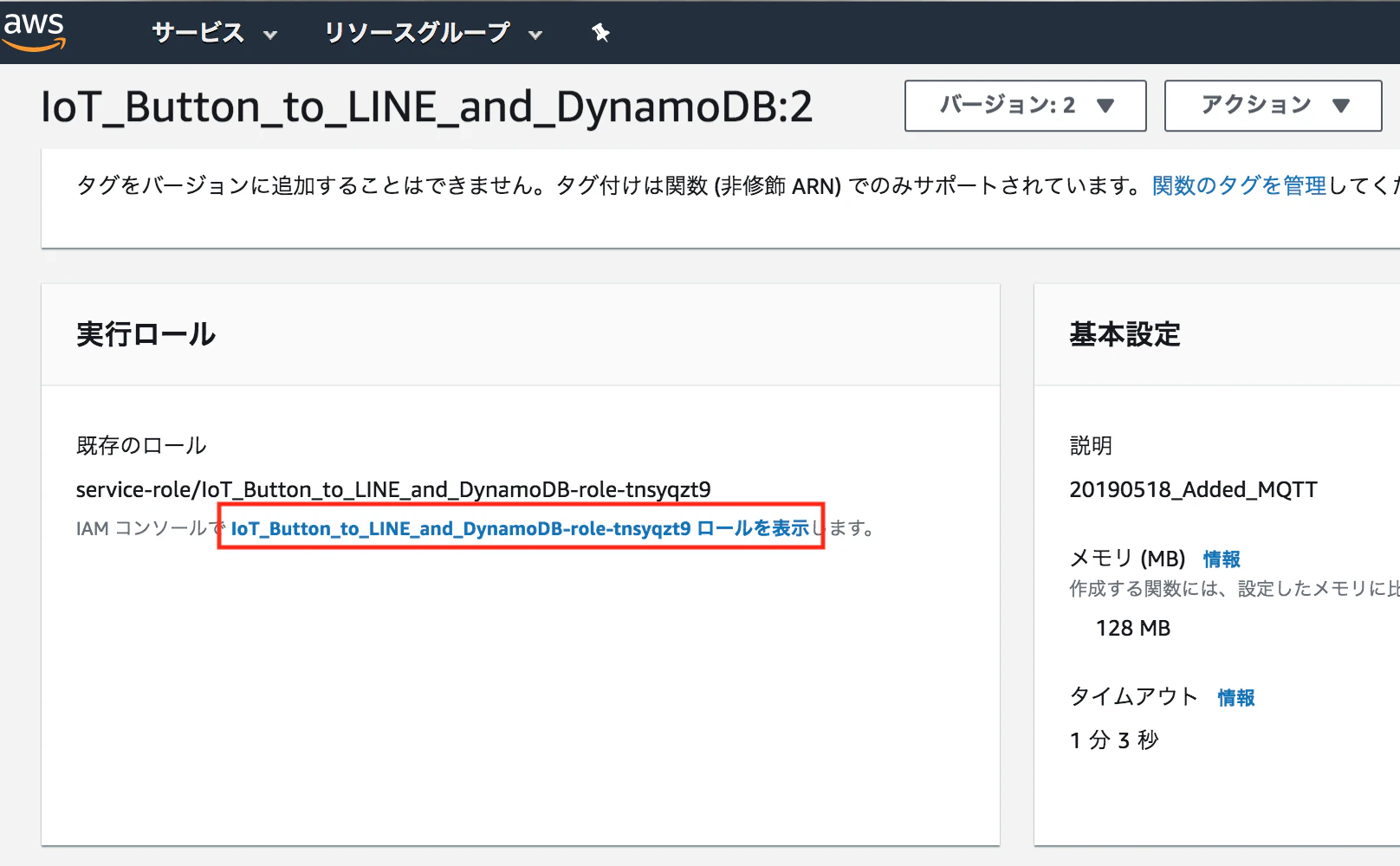

Lambdaの編集画面の下の、実行ロールの設定から、現在のロールを表示します。別の画面でロールが開きます。
スクリーンショット 2019-05-19 2.46.13.png

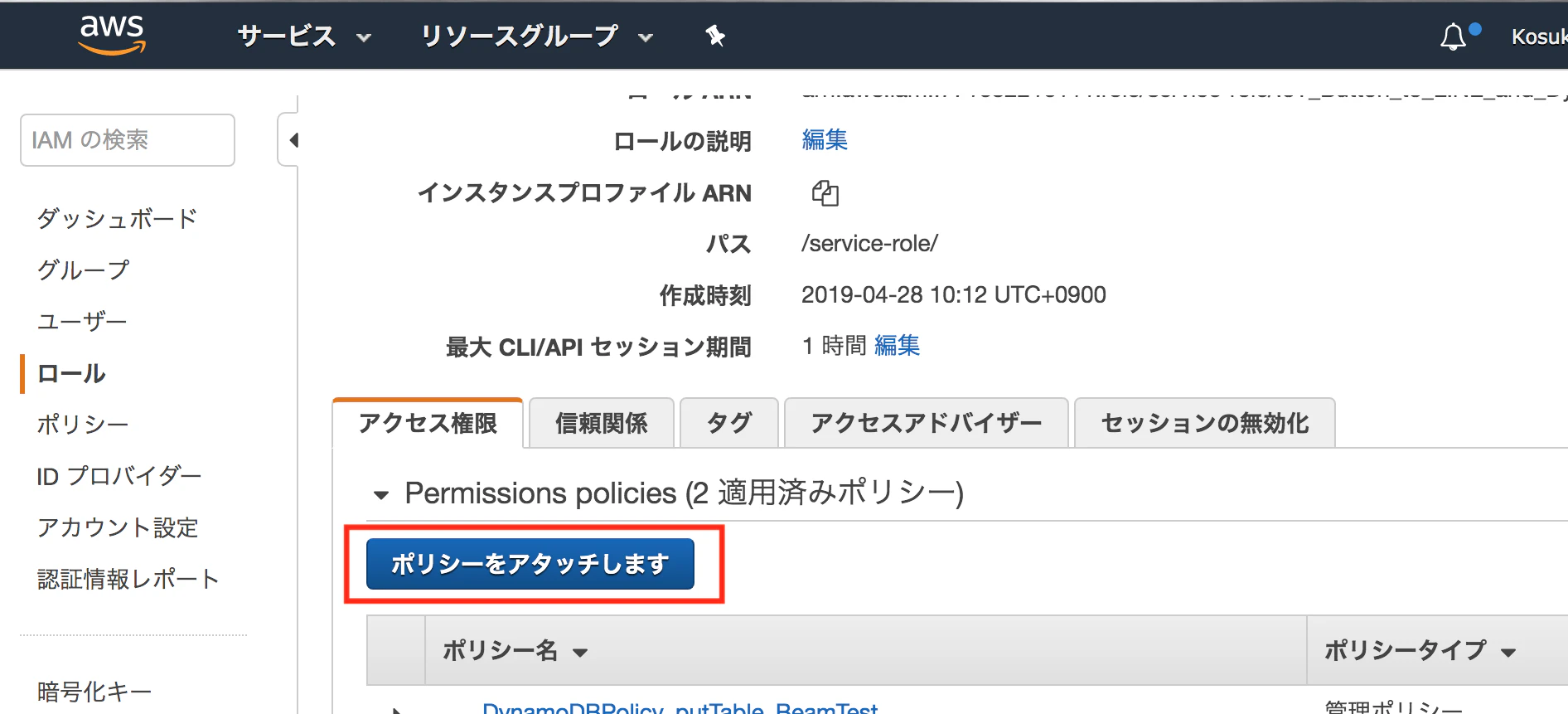

ポリシーのアタッチをクリックします。
スクリーンショット 2019-05-19 1.16.30.png

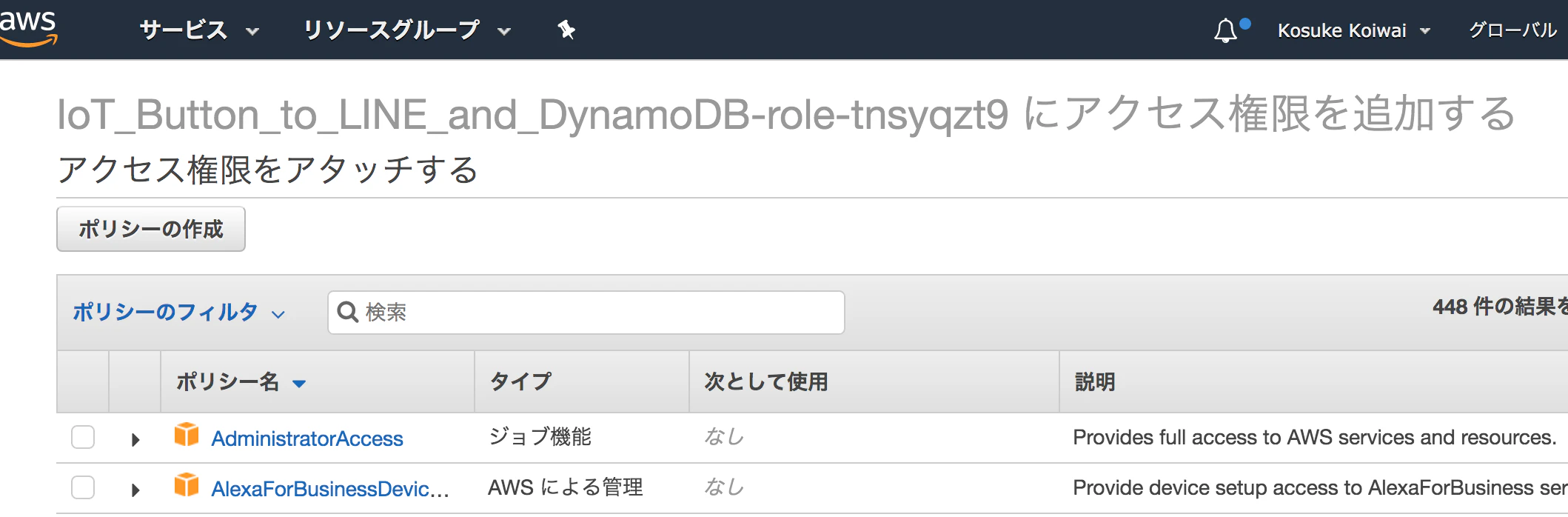

ポリシーの作成をクリックします。
スクリーンショット 2019-05-19 21.03.33.png

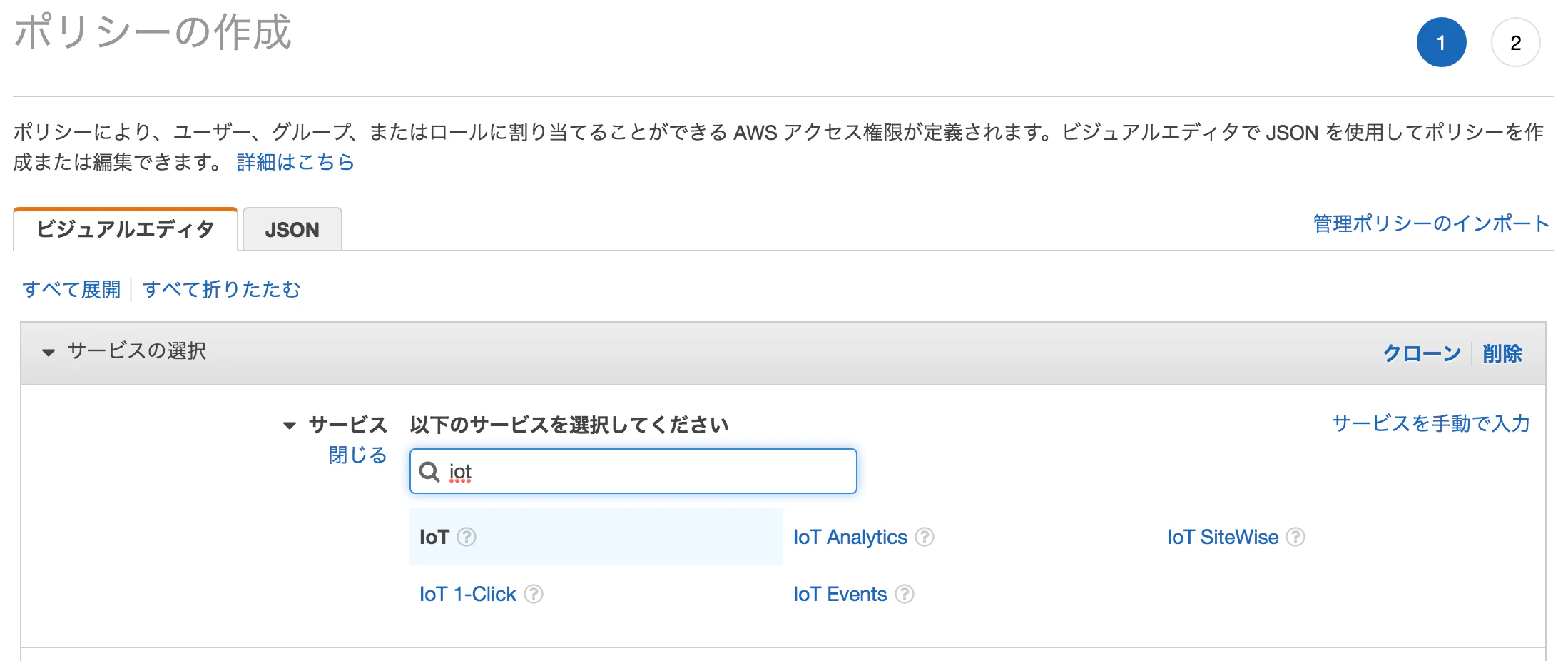

サービスをIoTにして、
スクリーンショット 2019-05-19 21.05.11.png

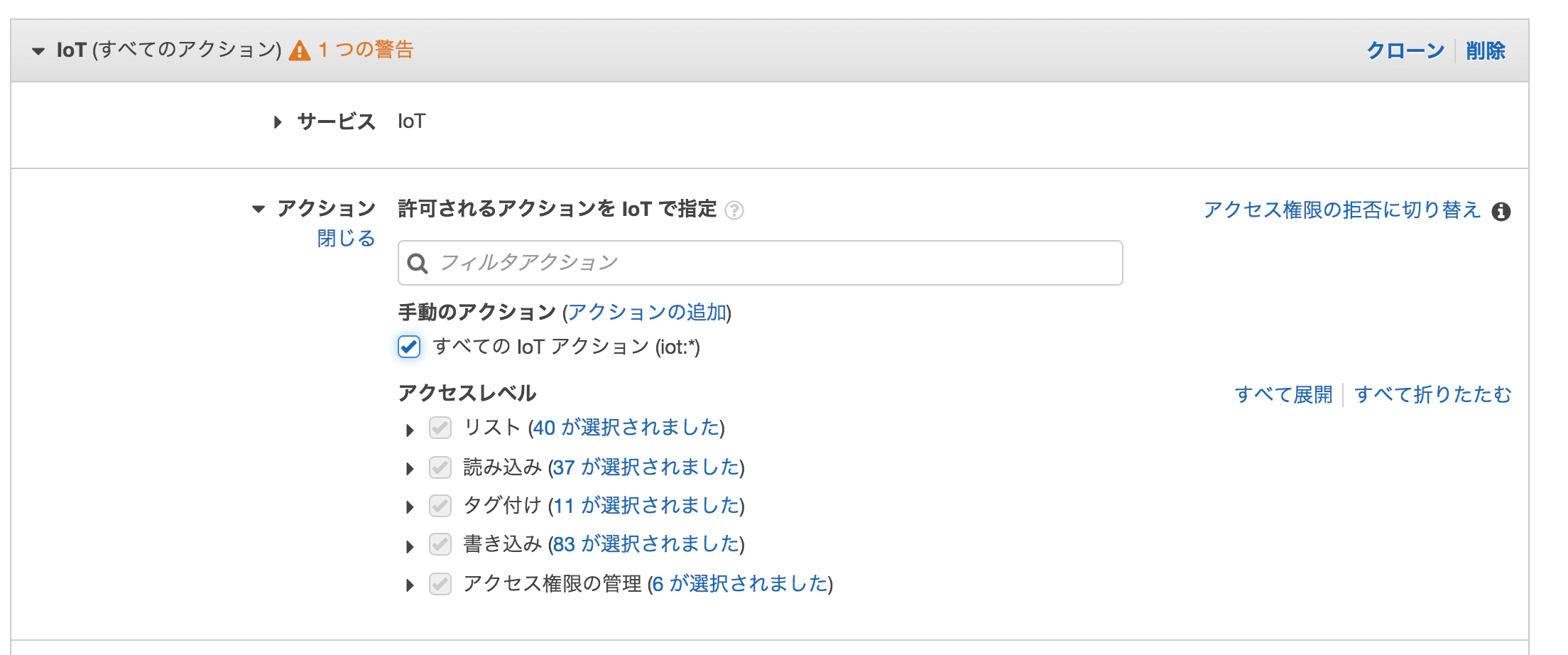

アクションをすべてにして、
スクリーンショット 2019-05-19 21.05.26.png

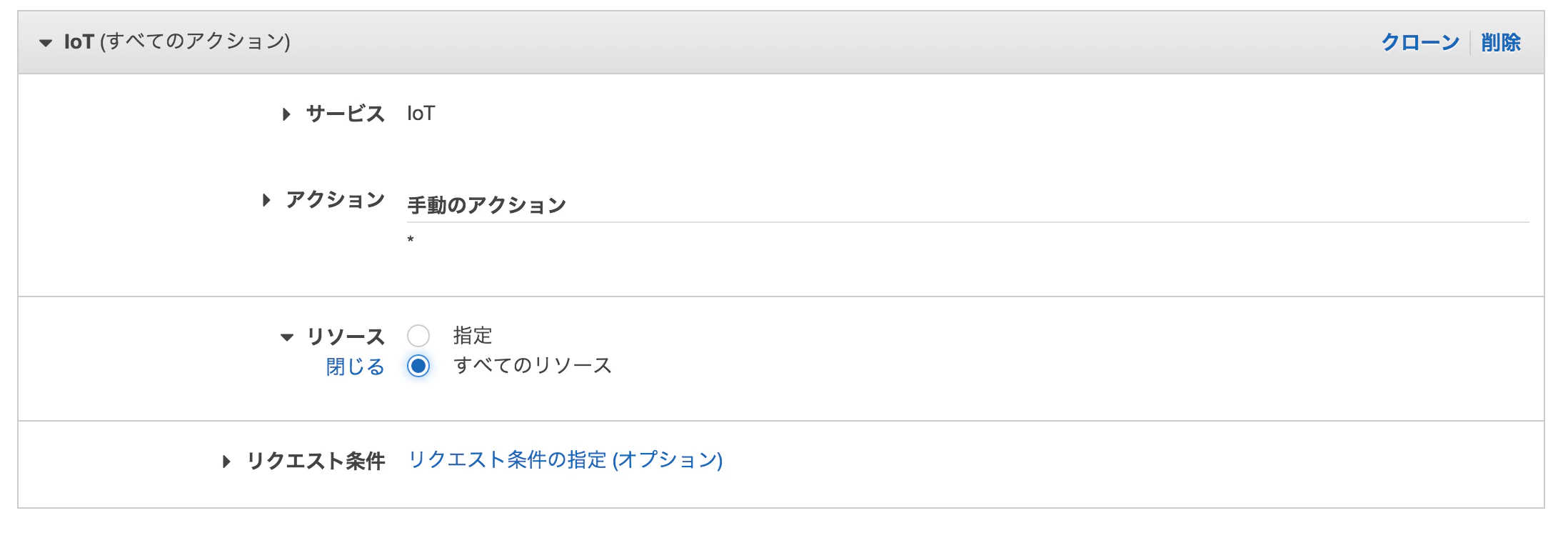

リソースをすべてにして、
スクリーンショット 2019-05-19 21.05.41.png
名前をつけて、ポリシーの作成を押します。
(もちろん、あとで適切な権限に絞っておきましょう)
スクリーンショット 2019-05-19 21.06.41.png

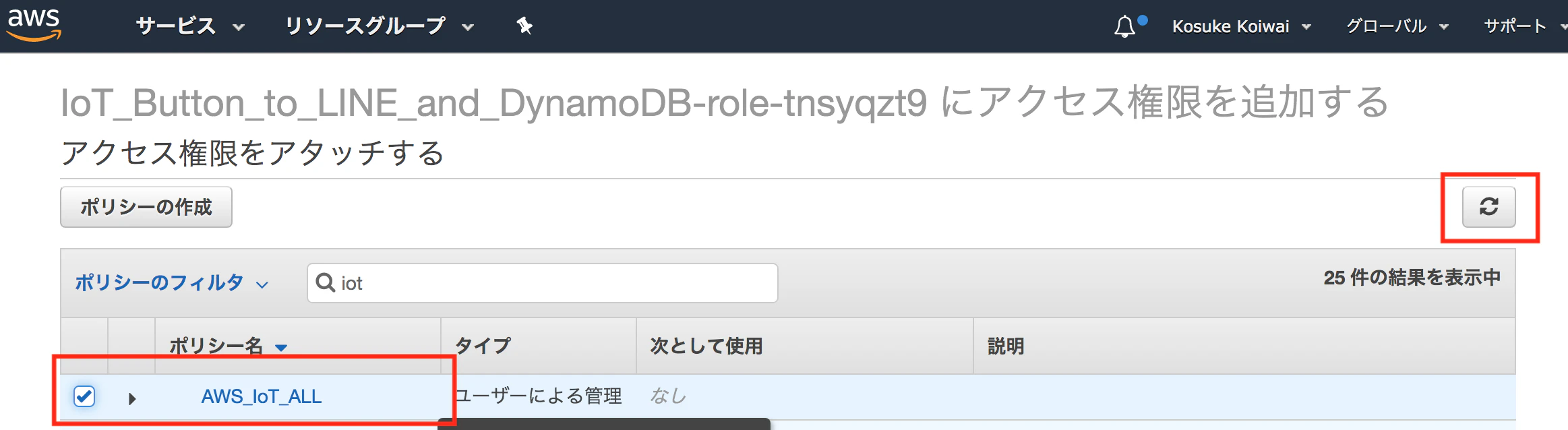

そうやって作ったポリシーを、アタッチして終了です。
スクリーンショット 2019-05-19 1.18.55.png

テスト

AWS-IoT コンソールのMQTTクライアント機能で、データがちゃんと飛ぶことを見てみます。

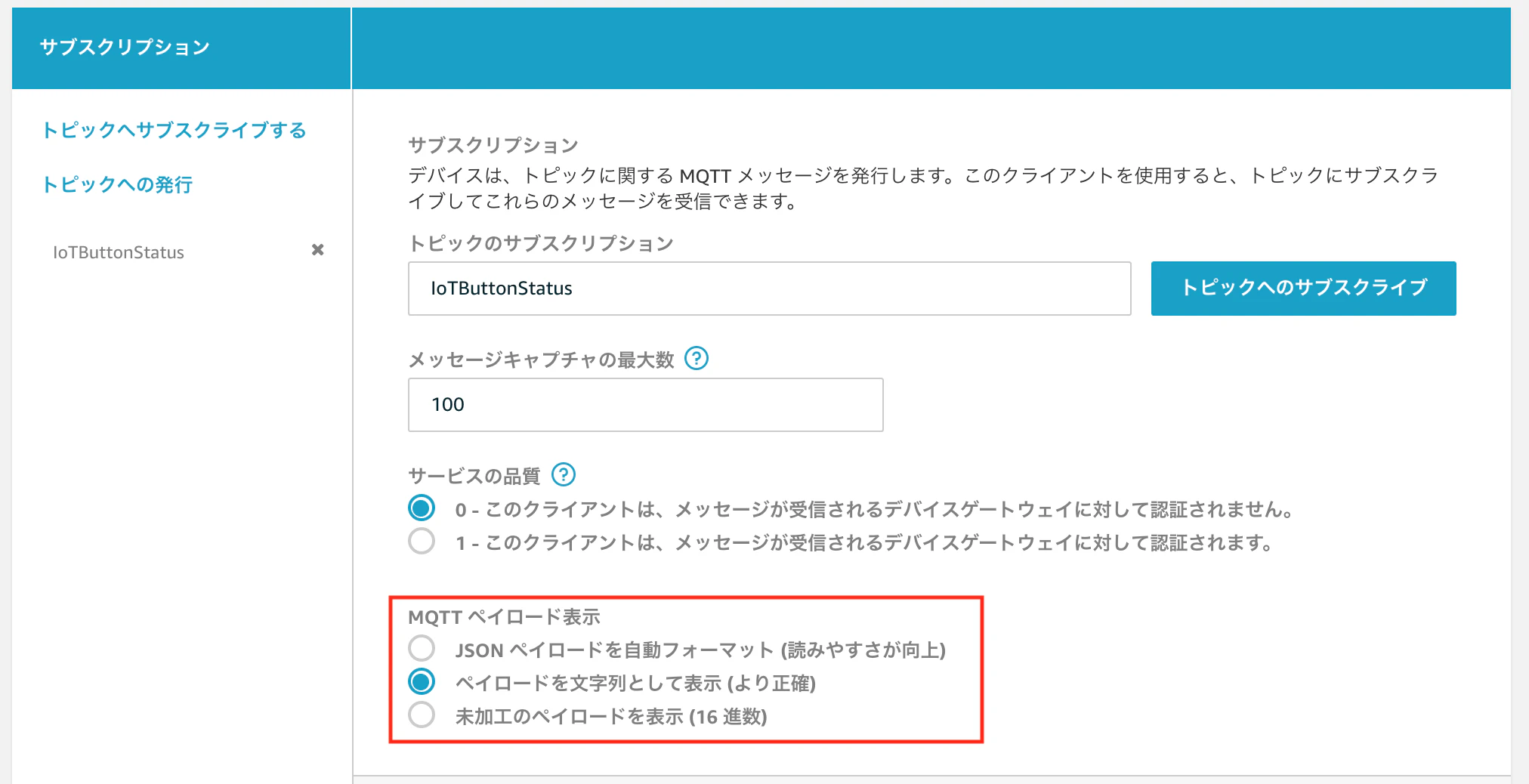

その際、ペイロード表示を、JSONフォーマットではなく、文字列表示に設定します。そうしないと、0 を送ったとき、空欄になってしまいます。
スクリーンショット 2019-05-21 22.55.45.png

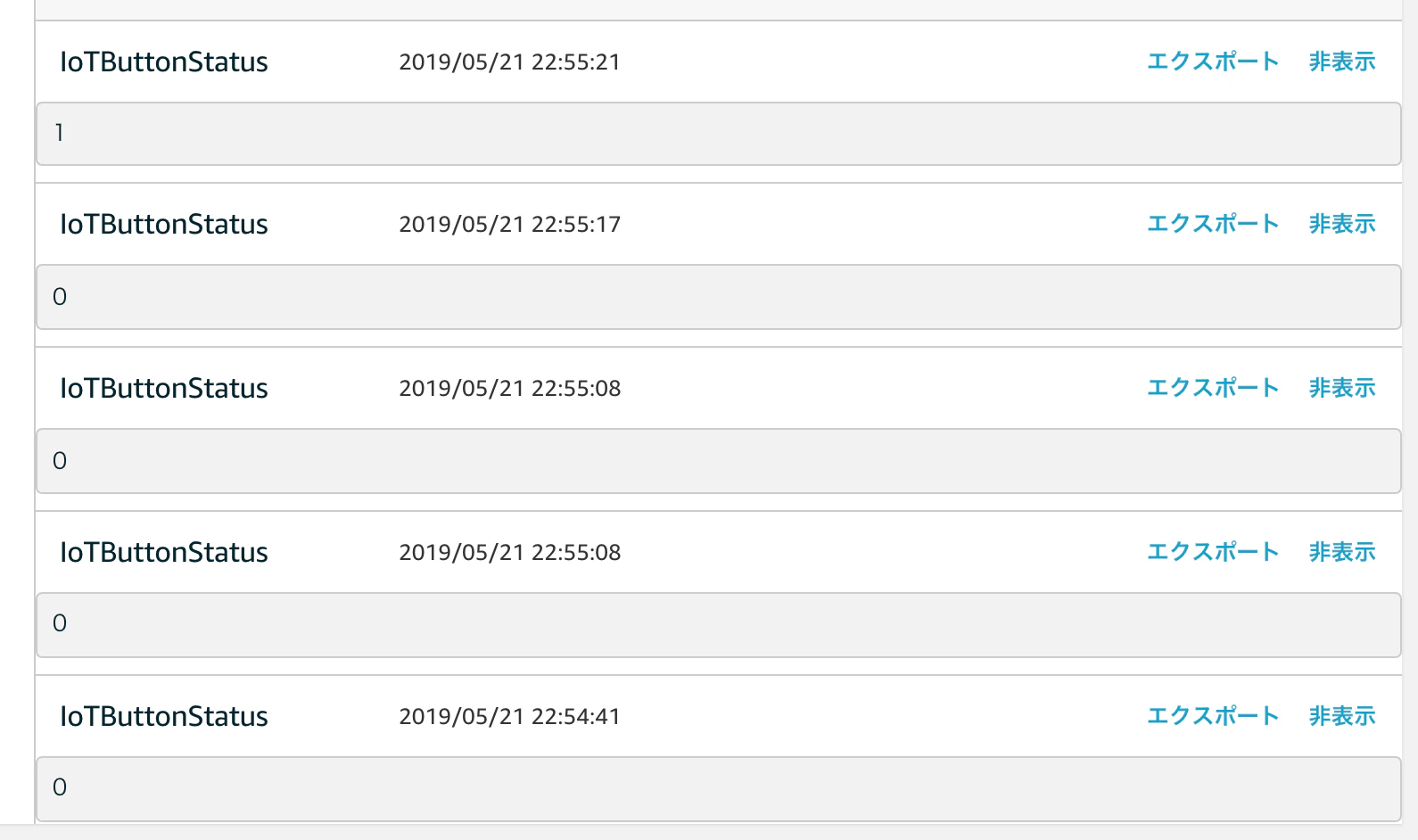

SORACOM LTE-M Buttonを押してみたり、Lambdaのテスト機能を使って、データを送ってみます。
スクリーンショット 2019-05-21 22.56.58.png

Arduinoのコード

ライブラリのサンプルコードにちょっと付け加えただけです。

いずれかの方法で、MQTTのライブラリをダウンロードする必要があります。
下記をダウンロードして、Arduinoのライブラリフォルダに解凍しておくか、
GitHub - SeeedJP/pubsubclient: A client library for the Arduino Ethernet Shield that provides support for MQTT.

Arduinoのツール→ライブラリを管理 から、PubSubClientを探してインストールしておきます。
スクリーンショット 2019-05-19 21.26.02.png

#include <WioCellLibforArduino.h>
#include <WioCellularClient.h>
#include <PubSubClient.h>       // https://github.com/SeeedJP/pubsubclient
#include <stdio.h>

#define APN               "soracom.io"
#define USERNAME          "sora"
#define PASSWORD          "sora"

#define MQTT_SERVER_HOST  "beam.soracom.io"
#define MQTT_SERVER_PORT  (1883)

#define ID                "WioCell"
#define IN_TOPIC          "IoTButtonStatus"


#define RED_PIN      (WIO_D19)
#define YELLOW_PIN      (WIO_D20)
#define BUZZER_PIN      (WIO_D38)


WioCellular Wio;
WioCellularClient WioClient(&Wio);
PubSubClient MqttClient;

void callback(char* topic, byte* payload, unsigned int length) {
  SerialUSB.print("Subscribe:");
  for (int i = 0; i < (int)length; i++) SerialUSB.print((char)payload[i]);
  SerialUSB.println("");

  char v = int(payload[0]);

  if (v == '0'){
    digitalWrite(YELLOW_PIN, LOW);
    digitalWrite(RED_PIN, LOW);
    digitalWrite(BUZZER_PIN, LOW);
  }else if(v == '1'){
    digitalWrite(YELLOW_PIN, HIGH);
    digitalWrite(RED_PIN, LOW);
    digitalWrite(BUZZER_PIN, LOW);
  }else if(v == '2'){
    digitalWrite(YELLOW_PIN, LOW);
    digitalWrite(RED_PIN, HIGH);
    digitalWrite(BUZZER_PIN, HIGH);
  }


}

void setup() {
  delay(200);

  pinMode(RED_PIN, OUTPUT);
  pinMode(YELLOW_PIN, OUTPUT);
  pinMode(BUZZER_PIN, OUTPUT);


  SerialUSB.begin(115200);
  SerialUSB.println("");
  SerialUSB.println("--- START ---------------------------------------------------");

  SerialUSB.println("### I/O Initialize.");
  Wio.Init();

  SerialUSB.println("### Power supply ON.");
  Wio.PowerSupplyCellular(true);
  delay(500);

  SerialUSB.println("### Turn on or reset.");
#ifdef ARDUINO_WIO_LTE_M1NB1_BG96
  Wio.SetAccessTechnology(WioCellular::ACCESS_TECHNOLOGY_LTE_M1);
  Wio.SetSelectNetwork(WioCellular::SELECT_NETWORK_MODE_MANUAL_IMSI);
#endif
  if (!Wio.TurnOnOrReset()) {
    SerialUSB.println("### ERROR! ###");
    return;
  }

  SerialUSB.println("### Connecting to \"" APN "\".");
  if (!Wio.Activate(APN, USERNAME, PASSWORD)) {
    SerialUSB.println("### ERROR! ###");
    return;
  }

  SerialUSB.println("### Connecting to MQTT server \"" MQTT_SERVER_HOST "\"");
  MqttClient.setServer(MQTT_SERVER_HOST, MQTT_SERVER_PORT);
  MqttClient.setCallback(callback);
  MqttClient.setClient(WioClient);
  if (!MqttClient.connect(ID)) {
    SerialUSB.println("### ERROR! ###");
    return;
  }
  MqttClient.subscribe(IN_TOPIC);

  SerialUSB.println("### Setup completed.");
}

void loop() {
  MqttClient.loop();
  delay(500);
}

Keep Alive間隔を延ばす

PubSubClientのデフォルトKeepAlive間隔は15秒ですが、AWS-IoTは、30秒から1200秒までに対応しています。

ライブラリのReadmeによれば、PubSubClient.hの中で、KeepAlive設定値を変えられるとのことだったので変えます。ちょっと余裕を持って900秒にしてみました。(デフォルトは1200秒とのことなので、普通に1200秒にしておけばいいと思います)

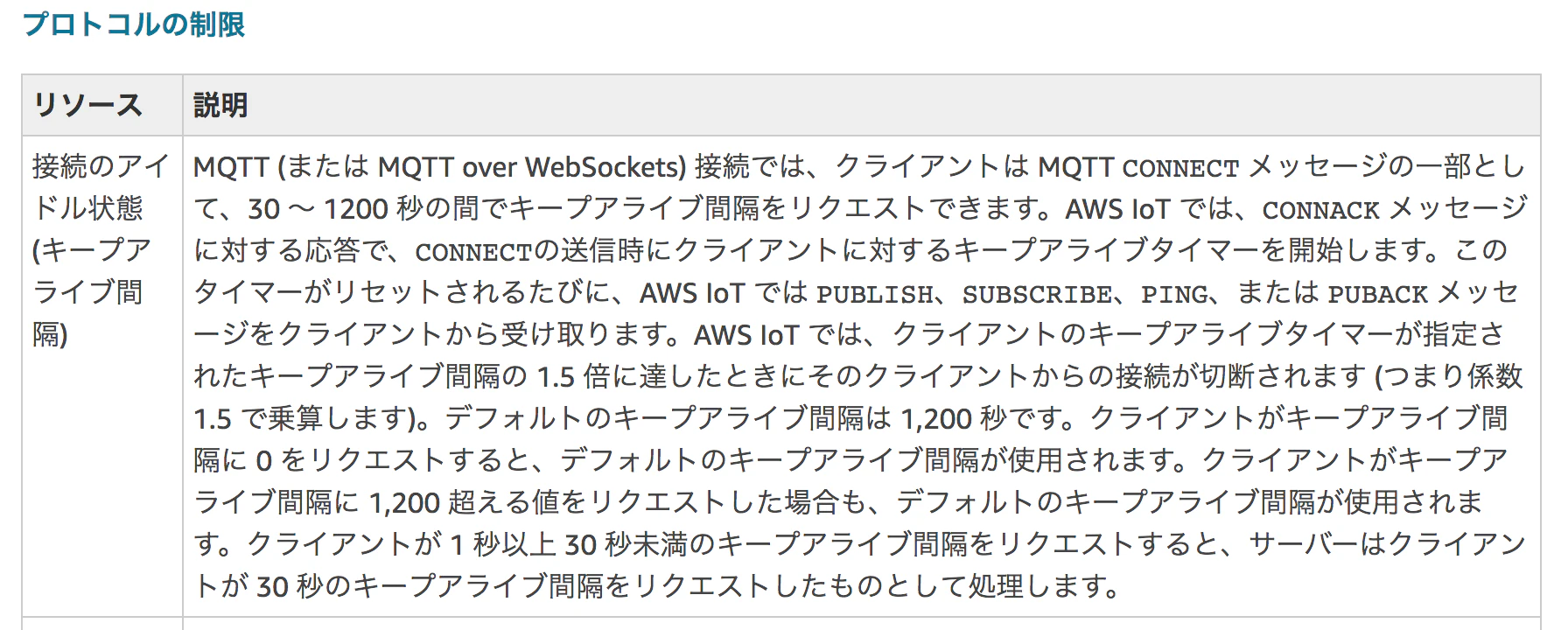

AWS サービスの制限 - アマゾン ウェブ サービス
スクリーンショット 2019-05-19 21.30.50.png

PubSubClient.h
// MQTT_KEEPALIVE : keepAlive interval in Seconds
#ifndef MQTT_KEEPALIVE
#define MQTT_KEEPALIVE 900
#endif

試してみる

実際の通信量は

ここまで終わったので、実際に動かして見ます。

スクリーンショット 2019-05-19 2.48.12.png

電源を入れた直後は、5KBぐらいの通信が発生しますが、一度つないでしまえば、ボタンを押さなければ、1時間で1.2KBレベルまで減らすことができました。
つまり、0.6円 * 24時間 * 30日 = 432円 で運用できます。
ついにパケ死から逃れることができました!!
でも、まだ通常のLTEプランを使った方がきっと安いですね。。。
