Micropythontは多くのファームウェアを提供していますが、私のハードウェア環境に合わない場合もあります。
そのような場合、必要なファームウェアを自作する方法をご紹介します。
- この投稿はWIZnetのW5300用 network.WIZNET5K(WIZnet network module)カスタムを基にしていますが、適切に使用すれば他のモジュールにも役立ちます。
1. Gitからダウンロード
Micropythonの公式Gitアドレスは以下の通りです：
サブモジュールなどもあるため、zip Downloadよりもgit cloneでダウンロードしてください！
2. コードの構造
まずは構造を簡単に把握しましょう！

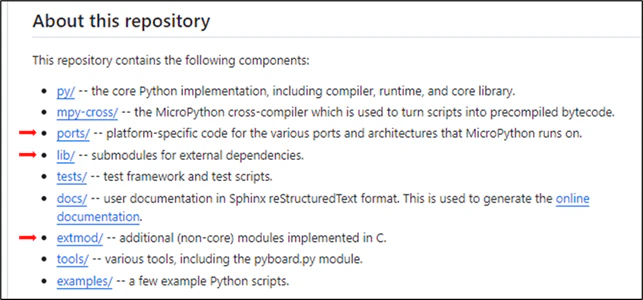

主要な説明はメインのREADMEに記載されています。
この中で必要な部分は ports、lib、extmod です。
ports
あなたのデバイスやMCUを選択できます。
通常、ports/{MCUname}/boards/{board name} の構造になっています。
- 例1: Stm Nucleoボード:
ports/stm32/boards/NUCLEO_Fxxx - 例2: W5500-EVB-PICO:
ports/rp2/boards/W5500_EVB_PICO
各MCUの動作（GPIO、SPI、I2Cなど）を修正・追加したい場合はports/{MCUname}にあるコードを修正・追加してください。
Make構造によっては、新しいファイルを追加する場合にCMakeLists.txtにもファイルを含める必要があることがあります。
各プログラムのメイン機能は通常、このディレクトリ内のmain.cにあります。初期化に関する部分を追加したい場合は、この部分を修正します。
-
例: STM NucleoFxxボードにWIZnet W5300バス機能を追加
-
fmc.cファイルを追加。
-

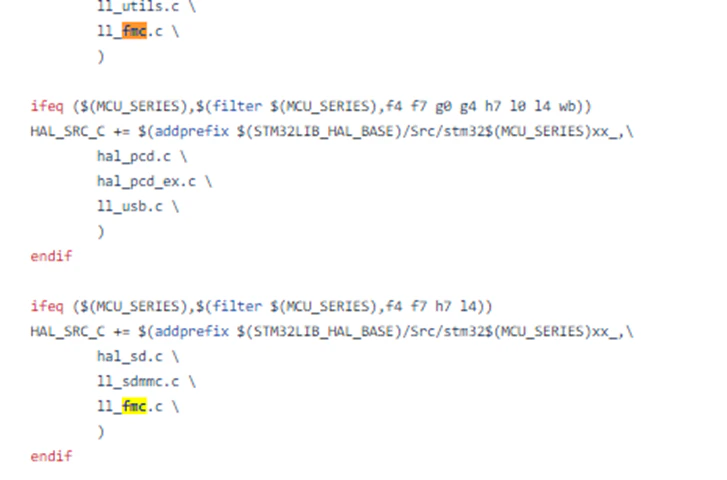

CMakeLists.txtを追加する（halファイルを含む)
-
main.cファイルの変更
-
Lib
MCUやモジュールのSDKやライブラリを管理します。
このディレクトリには、サードパーティの低レベルCライブラリやSDKが含まれています。MCU関連のSDKについては、ほとんどのコードが既に含まれているため、大きな追加は必要ありません。
LCD、センサーなどのモジュールを追加する場合、関連するライブラリはこのディレクトリで管理してください。
WIZnetの場合、LibディレクトリにioLibraryがリンクされています。
extmod
C言語で実装された追加（非コア）モジュールです。
Micropythonのコマンドが動作する部分をC言語で実装したものと考えてください。
構造は Micropython: コマンド – extmod: コマンド処理 – lib: モジュール動作 というように見ることができます。
-
例1：

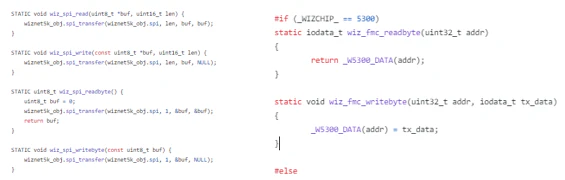

network_wiznet5k.c: SPI通信 => Bus(FMC)
元々SPI通信用に書かれたコードをFMC通信用に修正します。
-
例2：micropython => C
通常、Micropythonのコマンドに対応する関数があります。特定のコマンドを修正する必要がある場合は、その対応する関数を中心に修正すればよいです。
このmicropython exampleの場合,
Import network
self.nic = network.WIZNET5K()
self.nic.active(True)
Micropythonでnetwork.WIZNET5K は network_wiznet5k.cの mp_obj_t wiznet5k_make_new(...) 関数と、
active(True) は wiznet5k_active(...) 関数と対応するため、これらの部分を修正します。
このように必要な部分を一つずつ修正することで、Micropythonがサポートしていない機能も追加することができます。
今年はMicropythonのライブラリ関連の作業が多いです。
現在、microbitボードでWIZNET5Kを使用できるようにポーティング作業を行っています。来月には完成する見込みです。
完成次第、またアップデートします。
