EasyEDA + JLCPCB で オリジナル基板をつくる

Last updated at Posted at 2024-05-14

はじめに

勉強会イベントでObnizの拡張オリジナル基板をつくるハンズオン資料です。

「推しらせ、たすかる」プロジェクトのご紹介


スクリーンショット 2024-05-14 16.51.58.png

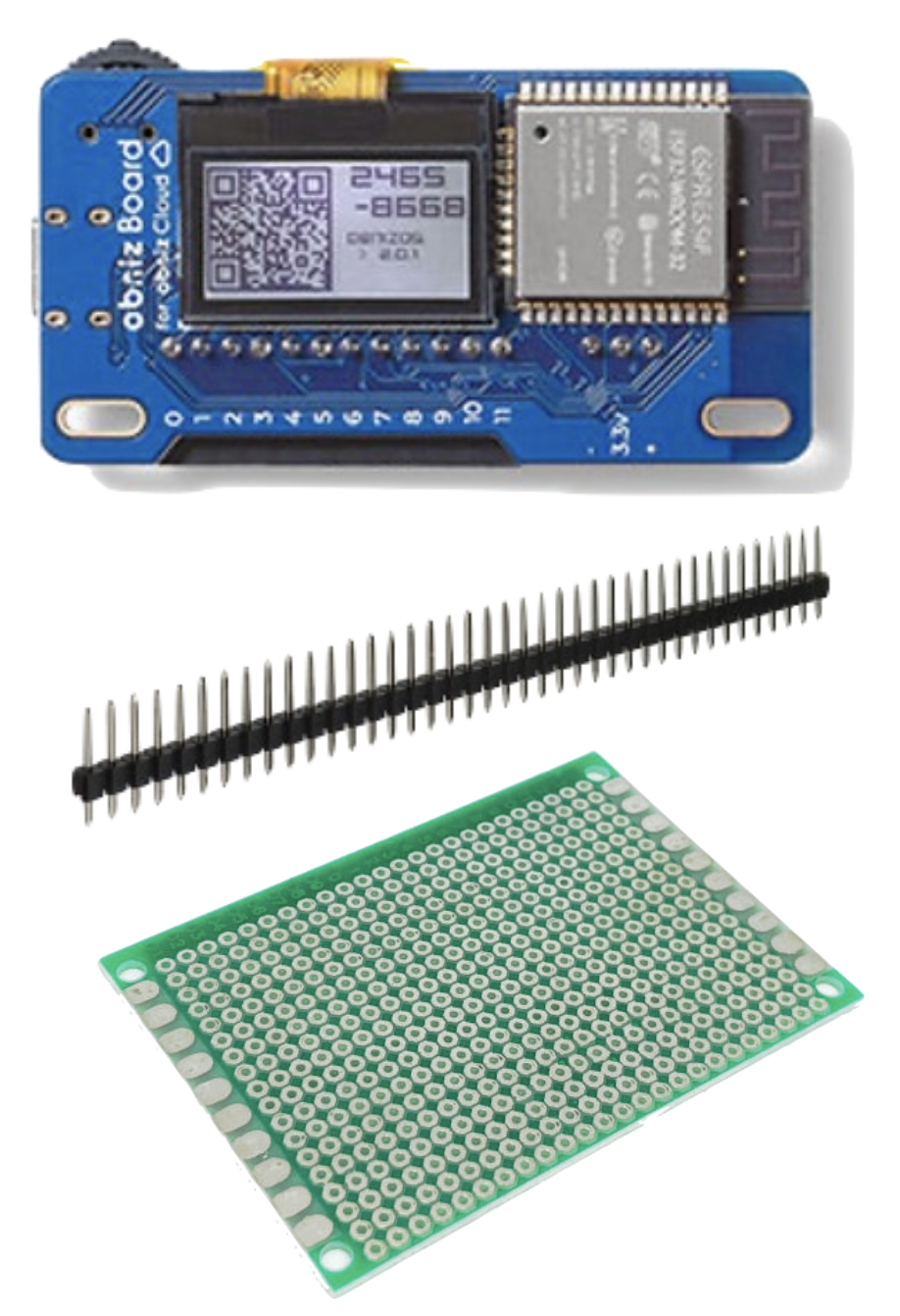

スクリーンショット 2024-05-14 16.39.45.png




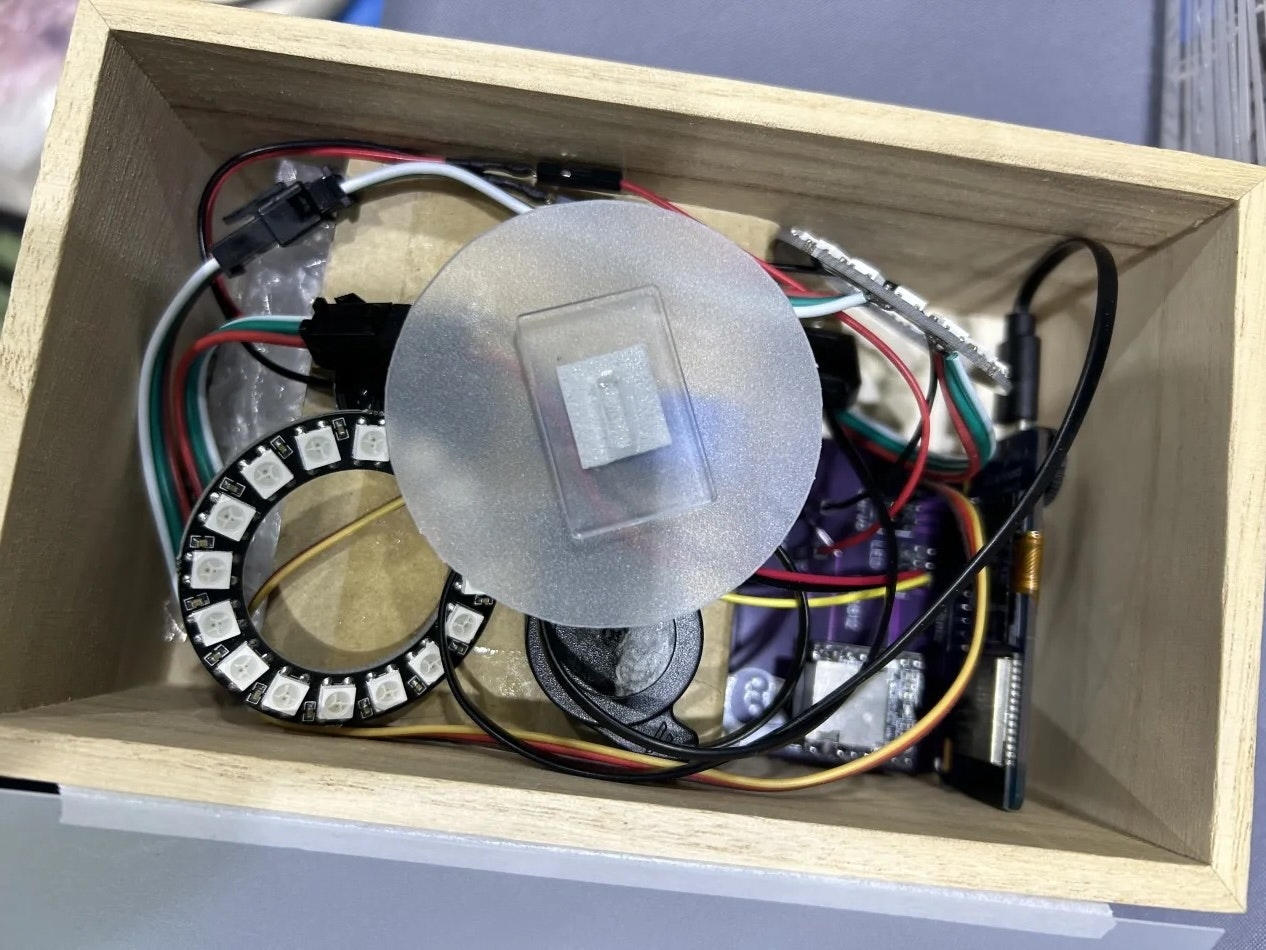

リターンを製作中で、オリジナル基板を設計して発注します。





事前準備

アカウントを作成します。

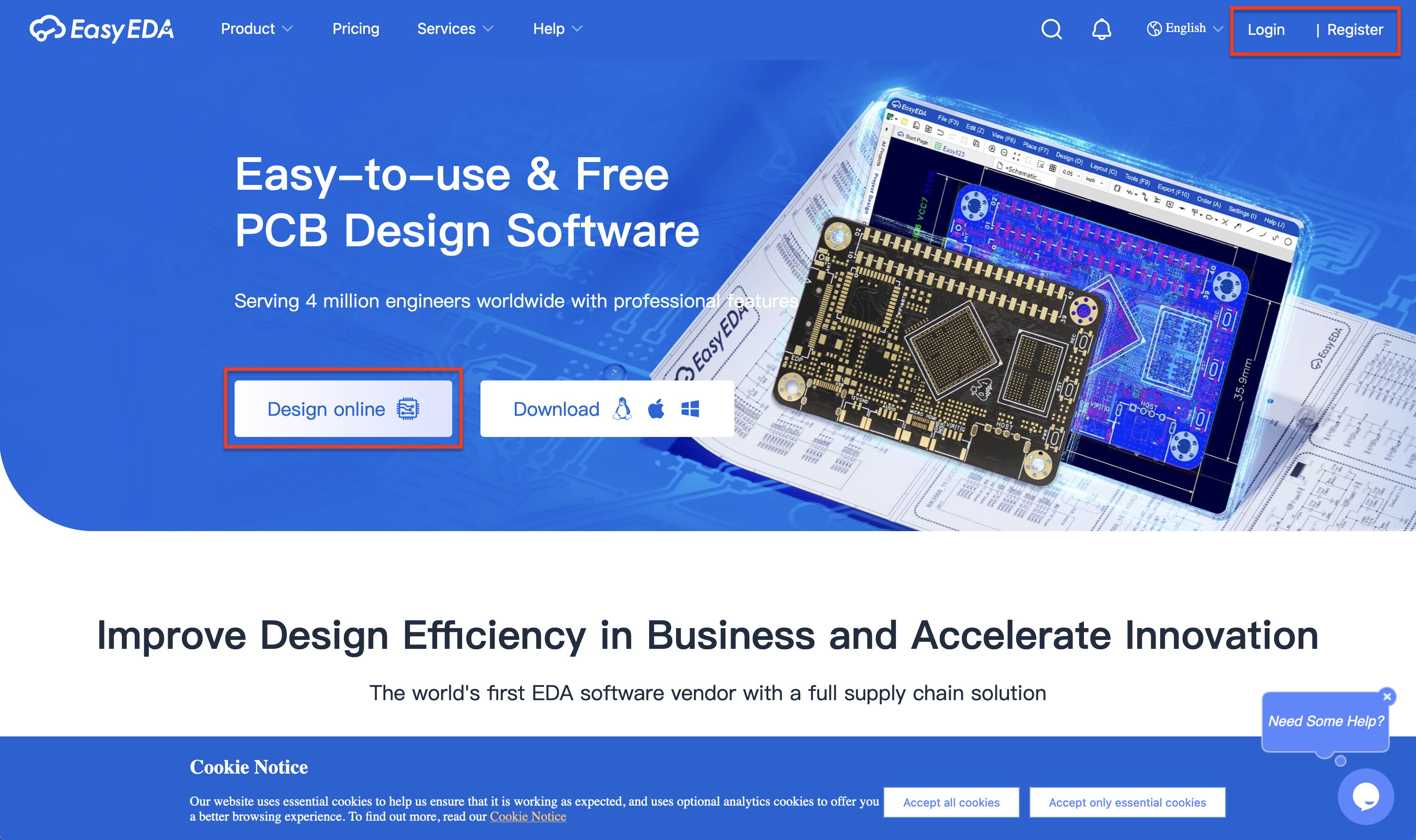

スクリーンショット 2024-05-14 15.36.26.png

チームに所属

チームに所属して、メンバー間で基板を共有しましょう。

スクリーンショット 2024-05-14 15.38.32.png

ハンズオンの流れ(進め方)

全工程で4時間を予定しています。

プロジェクトの作成 (30分)
 ↓
Schematicの作成 (1時間30分)
 ↓
PCBの作成 (1時間30分)
 ↓
基板の発注 (30分)

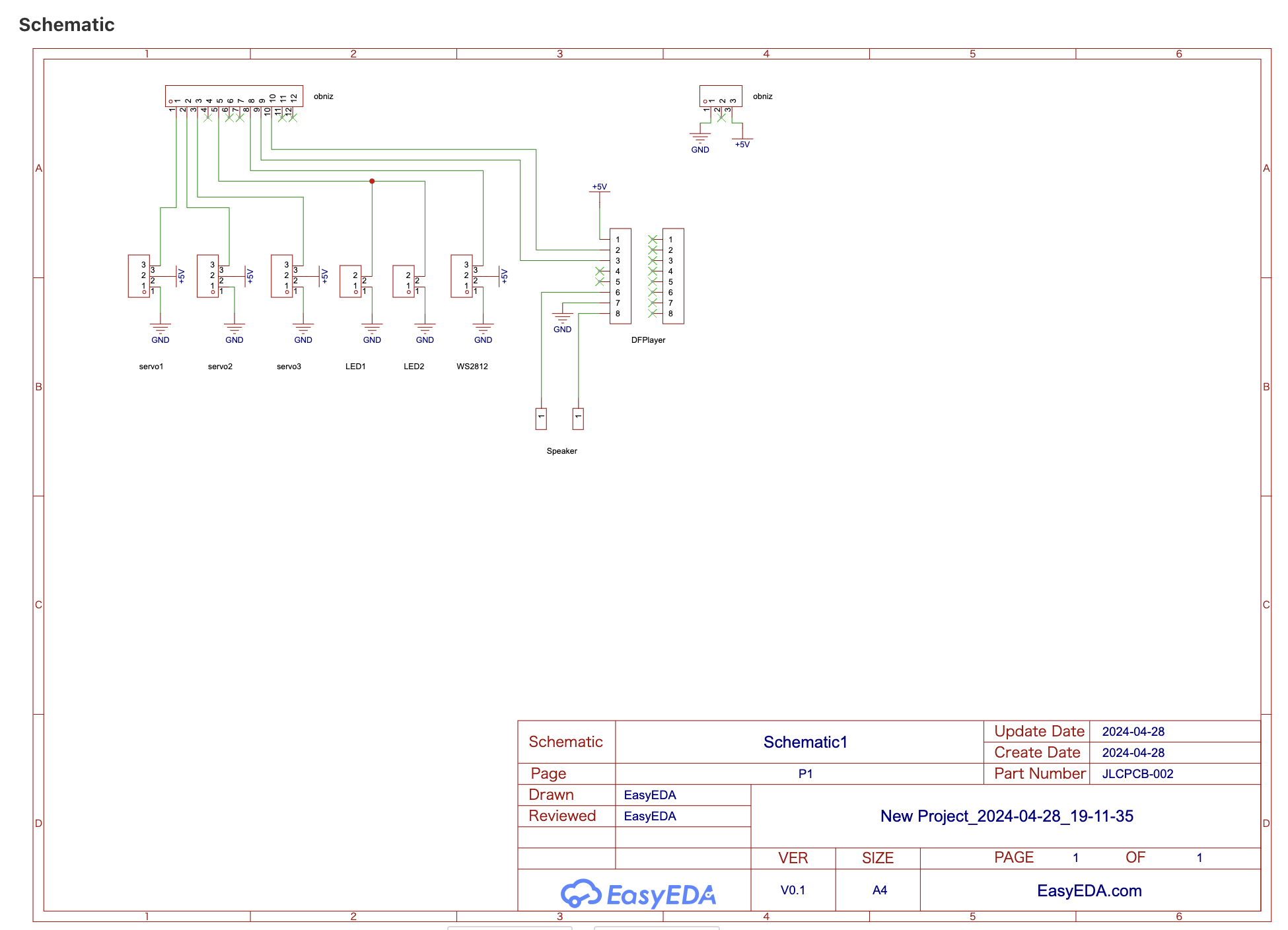

スクリーンショット 2024-05-14 15.40.22.png

スクリーンショット 2024-05-14 21.48.46.png

スクリーンショット 2024-05-14 15.40.48.png


プロジェクトの作成

「Pro Edition」を選択します。
「Project Name」を入力します。
「Create」を選択します。

スクリーンショット 2024-05-14 15.51.27.png

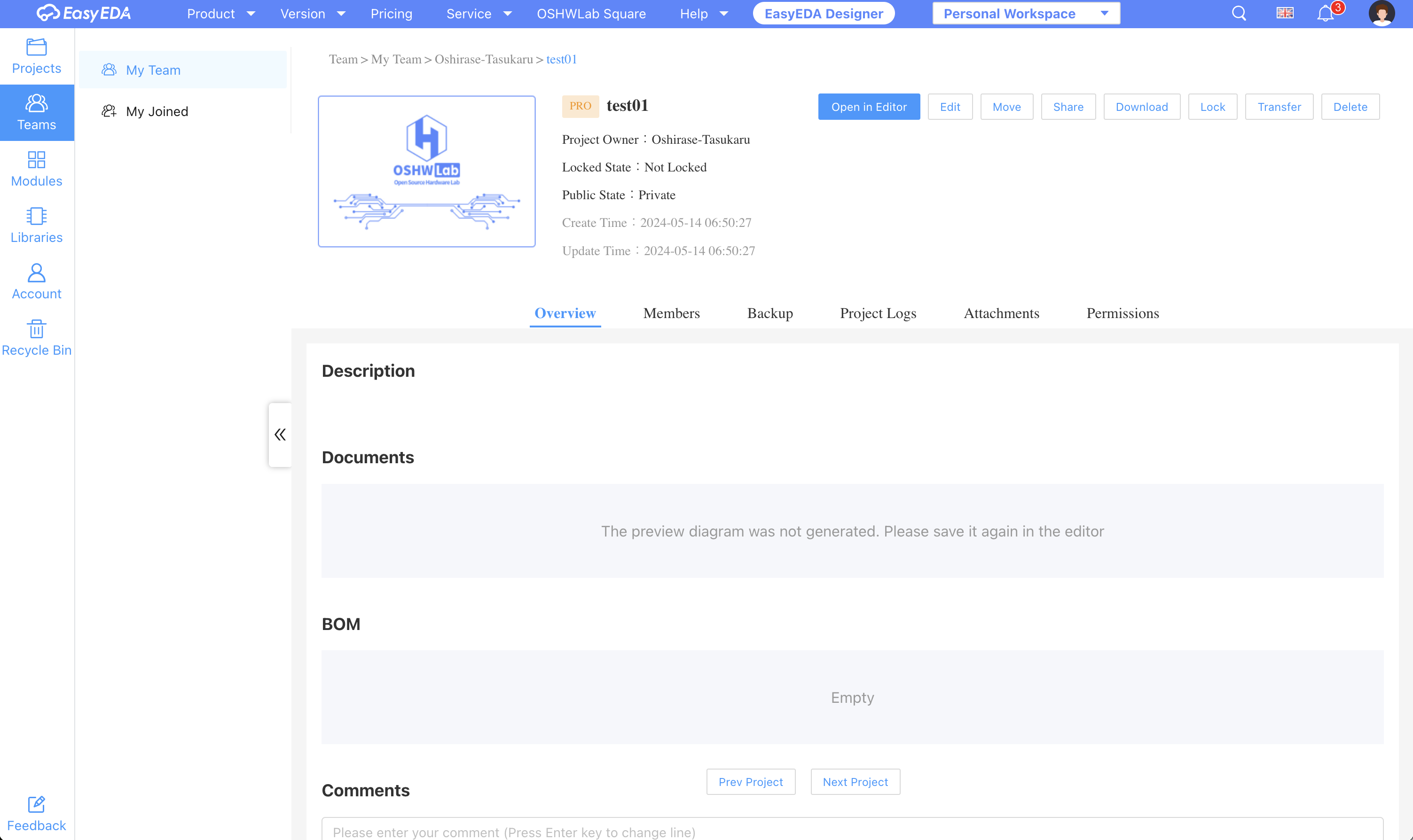

「Open in Editor」を選択します。

スクリーンショット 2024-05-14 15.50.36.png

プロジェクトを開く

ここからハンズオンで操作しながら説明します。

Schematicの作成

左側パネル「Project Design」の「Page」の「1.P1」を選択します。

スクリーンショット 2024-05-14 15.56.33.png

グリッドのサイズを1.27mm、または、2.54mmに変更します。

スクリーンショット 2024-05-20 18.20.20.png

コンポーネントを使用して、電子パーツを配置します。
ワイヤーを使用して、電子パーツと電子パーツを接続します。

スクリーンショット 2024-05-20 18.28.02.png

コンポーネントを開くと、電子パーツの一覧が表示されます。
「Connectors」→「Pin Headers」を選択します。

スクリーンショット 2024-05-20 18.28.56.png

スクリーンショット 2024-05-20 18.30.00.png

「Package」は「Plugin,P=2.54mm」を選択します。
「Number of Pins」は12、または、8、または、3、または、2、まはた、1を選択します。
「Apply Filters」を押すと、電子パーツの候補が絞られて表示されます。
該当する電子パーツの「Place」を押すと、電子パーツが配置されます。

スクリーンショット 2024-05-20 18.33.35.png

「Floating Tool」は「+5V」「GND」「配線しない」を使用します。

スクリーンショット 2024-05-20 18.43.51.png

PCBの作成

左側パネル「Project Design」の「Page」の「PCB1」を選択します。

スクリーンショット 2024-05-14 15.57.15.png

縮尺(単位)を「mm」に設定します。

スクリーンショット 2024-05-20 19.02.57.png

Schematicから電子パーツを取り込みます。

スクリーンショット 2024-05-20 18.56.27.png

基板の外周を引きます。
「Layer」は「11 Board Outline Layer」を選択します。

スクリーンショット 2024-05-20 19.25.53.png

まずは、ルーラー(ものさし)を引きます。サイズは縦:50mm、横:65mmとします。

スクリーンショット 2024-05-20 19.23.24.png

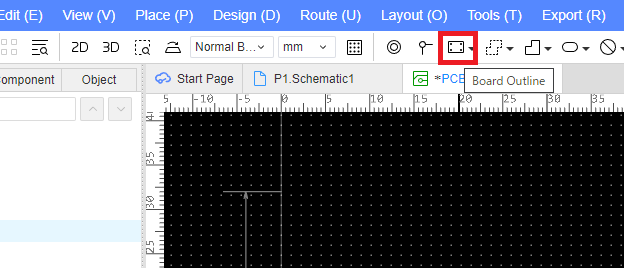

四角い角基板は「Board Outline」を選択しますが、角が尖っているため使用しません。

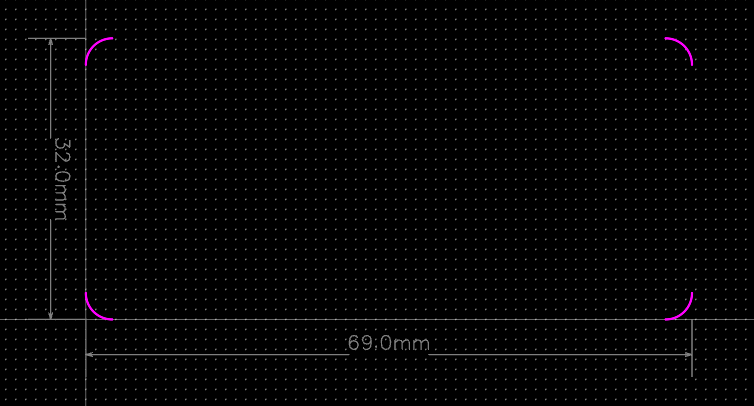

角を丸い基板は「Polyline」と「Center Arc」を使用して、外周を引きます。


最初に四隅の角を作成して、その後に直線を引きます。

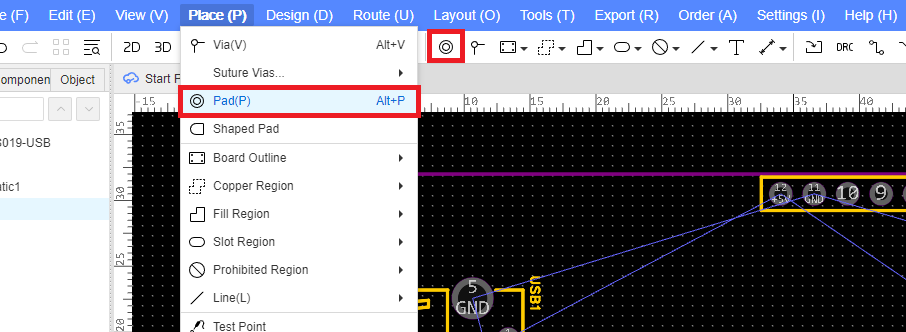

固定穴は「Pad」を使用します。


「Property」のサイズを変更します。


電子パーツを配置します。


配線(銅線)を引きます。
「Layer」は「1 Top Layer」または「2 Bottom Layer」を選択します。

スクリーンショット 2024-05-20 19.40.05.png

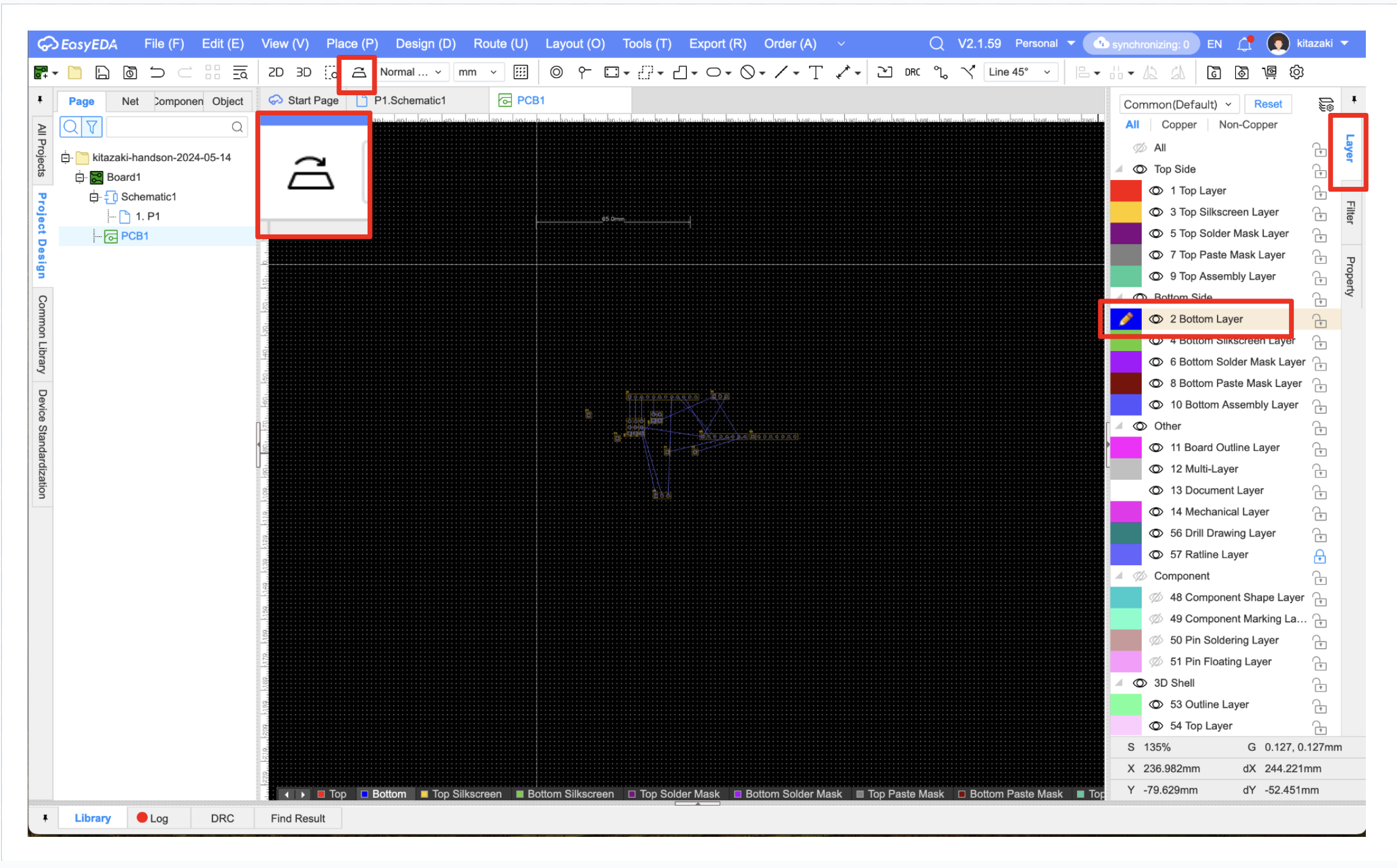

表面と裏面の表示切り替えは「Flip」を押します。

スクリーンショット 2024-05-20 19.40.58.png

「Single Routing」を選択して配線を引きます。


電源(+5V)の線幅は太く(0.254 → 1 mmに変更)します。


裏面(Bottom Layer)にベタGNDを設定します。
「Copper Area」のアイコン、または、「Place」→「Copper Region」→「Rectangle」を選択します。


基板全体の範囲を選択します。



文字と画像を入力します。

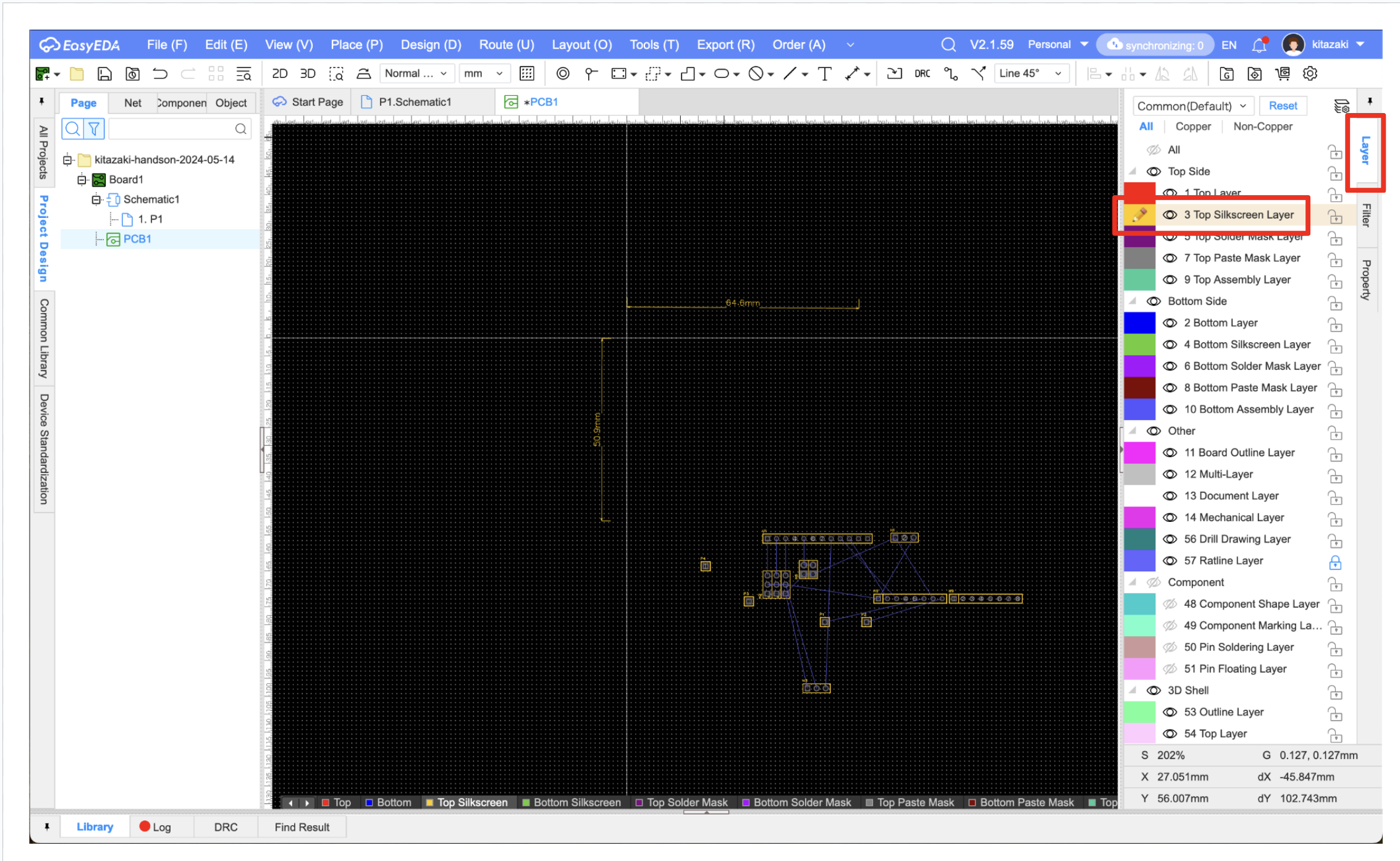

「Layer」は「3 Top Silkscreen Layer」または「4 Bottom Silkscreen Layer」を選択します。

スクリーンショット 2024-05-20 19.27.59.png

スクリーンショット 2024-05-20 19.35.23.png

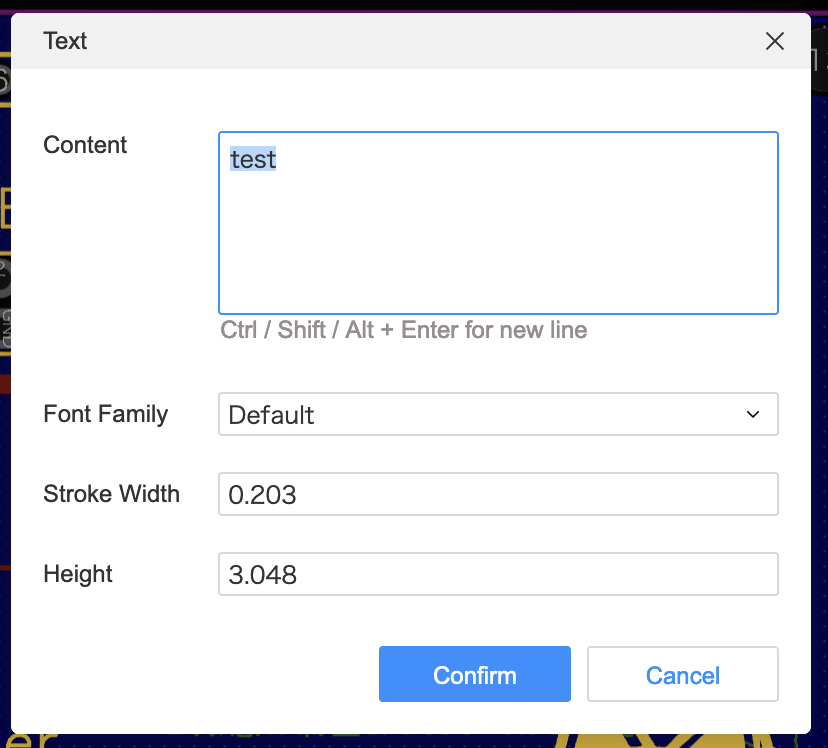

文字は「Text」アイコン、または、「Place」→「Text」を選択します。


スクリーンショット 2024-05-31 17.33.04.png

画像は「Place」→「Image」を選択し、画像ファイルを選択します。


2値化する場合、JPEGファイル形式の方が調整しやすいです。
サンプルとして以下の画像ファイルを使用します。

「Tolerance」のスクロールバーを操作して、適当な値に設定します。


(任意)製造番号の表示位置を決めることができます。

テキストに「JLCJLCJLCJLC」と入力すると、指定した位置に製造番号が印刷されます。



入力を省略すると、適当な位置に製造番号が印刷されます。

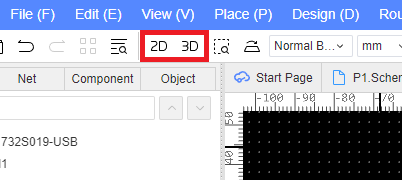

基板の完成イメージを2D、または、3D表示できます。



基板の発注

「Order」→「Order PCB」を選択します。

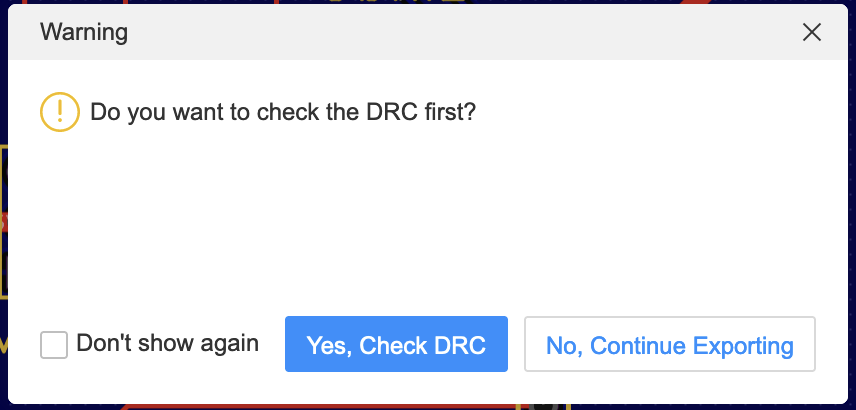

DRCチェックを行います。(「Yes, Check DRC」を選択します。)

スクリーンショット 2024-05-31 17.39.49.png

DRCチェックでエラーが無いことを確認します。(画面の下部)
「Confirm」を選択すると、JLCPCBのサイトへ移動します。

スクリーンショット 2024-05-31 17.41.24.png

PCB Prototype(デフォルト)を注文する前提で説明します。
好きな基板の色を選択します。色によって製造にかかる日数が異なります。
「SAVE TO CART」を選択します。


SHOPPING CARTへ移動し、注文する基板を選択(チェックボックスを選択)し、「Secure Checkout」を選択します。


1. Shipping Address

住所情報を入力し、「Continue」を選択します。


2. Shipping Method

配送方法を選択し、「Continue」を選択します。
「OCS NEP」を選択すると、「$0.96」で配送されます。


3. Submit Order

「Pay Directly」を選択し、「Submit Order」を選択します。


Payment

「Credit/Debit Card」を選択し、クレジットカード情報を入力します。(手数料は無料です)
「PayPal」と「Google Pay」は手数料($0.50)が発生します。
「Pay」を選択すると、発注が完了します。


プロジェクトファイルの共有

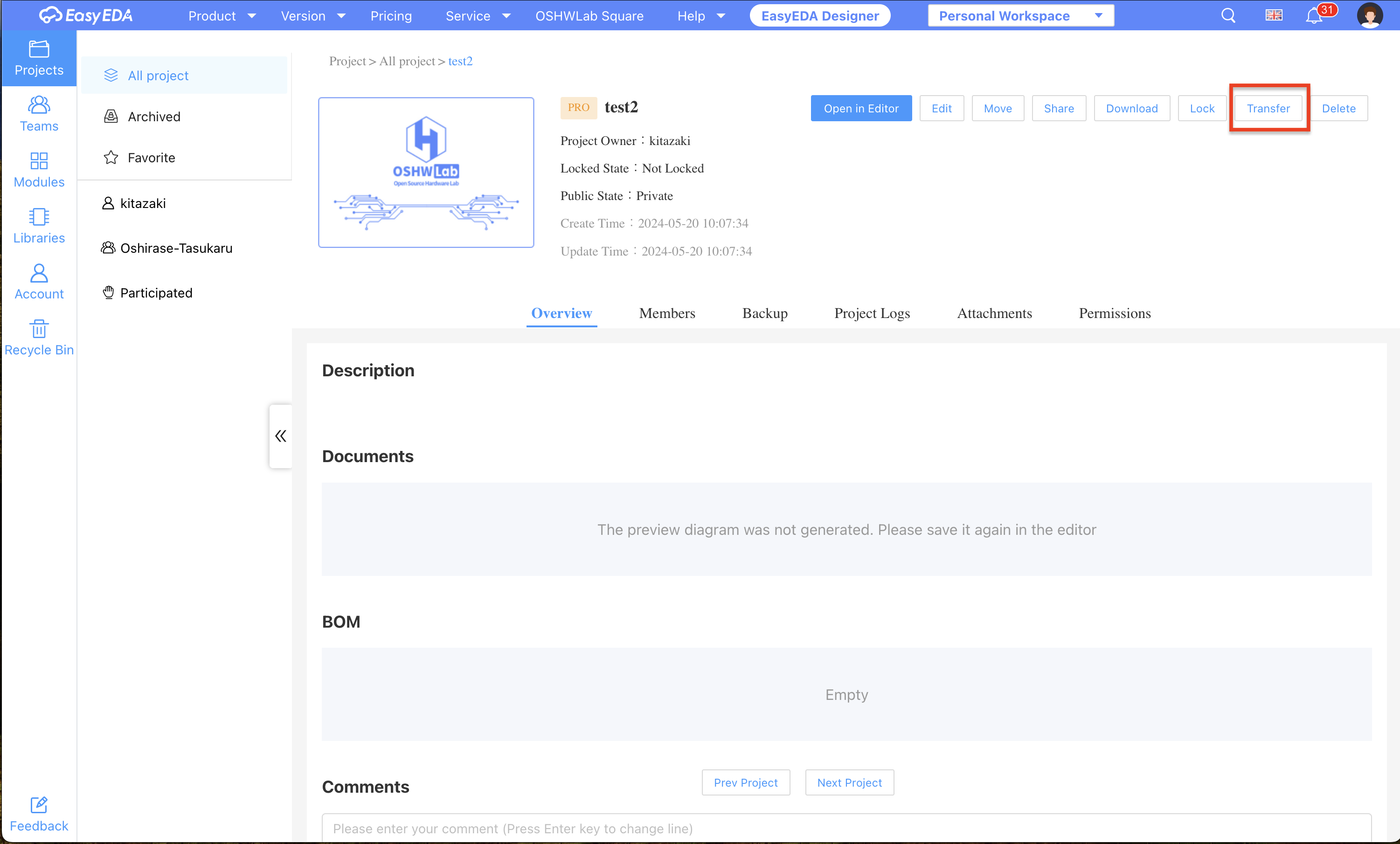

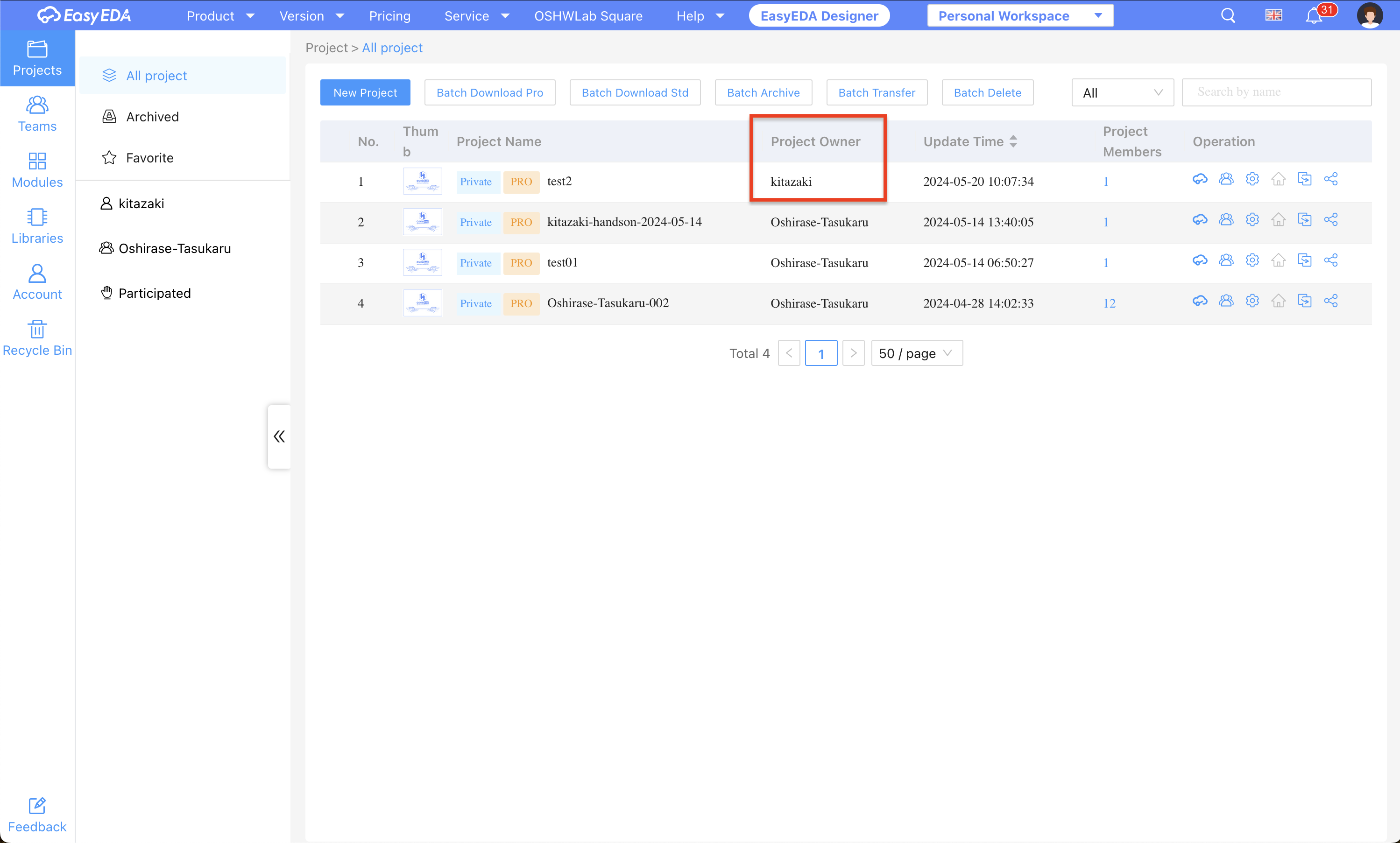

プロジェクトファイルをチームメンバーと共有する場合、「Transfer」を選択します。

スクリーンショット 2024-05-20 19.08.25.png

スクリーンショット 2024-05-20 19.08.10.png

スクリーンショット 2024-05-20 19.09.00.png

参考情報

EasyEDAで基板を雑に作る

回路図

PCBデザインと発注(角丸、ベタGND、固定穴、シルクスクリーン)

シルクスクリーンをマルチカラーにする
