MapLibre GL JS で「夜」を描いた話

Last updated at Posted at 2024-12-23

はじめに

MapLibre GL JS 用の、夜を描画するレイヤーを実装したので、その紹介と解説記事です。

カスタムレイヤー機能

まずは MapLibre GL JS で使えるカスタムレイヤー機能について解説します。
この機能を使うと、地図の上に独自の WebGL レイヤーを重ねることができます。

使い方

CustomLayerInterface を実装したオブジェクトを Map の addLayer に渡すことで、カスタムレイヤーとして機能させることができます。

具体的には type フィールドが "custom" な、(id フィールドがある、) render 関数を持つオブジェクトです。

{ id: 'my-custom-layer', type: 'custom', render: function ... }

レイヤーの描画が必要になるたびに render 関数が呼び出されます。
また onAdd, onRemove, prerender という名前の関数があれば、適時呼び出されます。

ところで render 関数とprerender 関数に渡される引数は下記のような定義になっているのですが、MapLibre GL JS の v4 と v5 で少し異なっています。 詳しくは後で見ます。

本記事の執筆時点ではまだ v5 の正式版がリリースされていないため、5.0.0-pre.10 時点での定義を使用しています。 また、見やすさのため型を若干省略しています。（以後同様）

// v4 interface
render(gl: WebGLRenderingContext, matrix: mat4, options: CustomRenderMethodInput): void;
// v5 interface
render(gl: WebGLRenderingContext, options: CustomRenderMethodInput): void;

さて、そのようなオブジェクトを素直にクラスとして TypeScript で実装すると以下のような見た目になります。

import type { CustomLayerInterface, CustomRenderMethodInput, Map as MaplibreMap } from 'maplibre-gl';

class MyCustomLayer implements CustomLayerInterface {
  id = 'my-custom-layer';
  type = 'custom' as const;

      :

  onAdd(map: MaplibreMap, gl: WebGLRenderingContext) {
    // マップに追加されたときの処理
  }

  onRemove(map: MaplibreMap, gl: WebGLRenderingContext) {
    // マップから削除されたときの処理
  }

  // v5 用
  render(gl: WebGLRenderingContext, options: CustomRenderMethodInput) {
    // gl を使って絵を描く
  }

最後に Map の addLayer APIを使ってこれを追加します。

const map = new maplibregl.Map({
    :
});

map.on('load', () => {
  map.addLayer(new MyCustomLayer())
});

これで、作成したクラス1がカスタムレイヤーとして機能します。

絵の描き方

先ほどの render 関数に WebGL のコンテキストが渡されてくるので、それを使って自由に、伸びやかに、気合で絵を描きましょう！

ただし地図として描く際の座標変換が少し自明ではないので、そこを詳しく見ていきます。

v4 の場合

render(gl: WebGLRenderingContext, matrix: mat4, options: CustomRenderMethodInput): void

2番目の引数 matrix がカメラ変換行列なので、これを用いて座標を変換します。

MercatorCoordinate.fromLngLat などを使って緯度経度を内部表現（0～1のメルカトル座標）に変換した後、matrix を適用することで画面表示用の座標に変換できます。

gl_Position = u_matrix * vec4(a_position, 0., 1.);

v4 の場合はこれだけなので、大変シンプルです。

v5 の場合

render(gl: WebGLRenderingContext, options: CustomRenderMethodInput): void

地球儀モードなどの場合に単純な変換だけでは表現できなくなるためか、(現時点での最新版では) matrix 引数が削除されています。

代わりに、options (の型である CustomRenderMethodInput) に shaderData と defaultProjectionData が追加されています。

      :
    shaderData: {
        variantName: string;
        vertexShaderPrelude: string;
        define: string;
    };
    defaultProjectionData: ProjectionData;
};

まず手順としては shaderData の内容が変わっていないかを確認します。 確認のためのキーとして variantName を使うことが意図されています。

if (!this.#programCache.has(shaderData.variantName)) {
    // シェーダを作る
}

内容が変わっていれば、その内容に応じたシェーダを作成しなければなりません。

具体的には、頂点シェーダに vertexShaderPrelude と define を直接埋め込みます。 そうすることで、それぞれの投影方法に固有な projectTile などのヘルパー関数群が自動的に定義されます。

const vertexSource = `#version 300 es
    precision highp float;

    ${shaderData.vertexShaderPrelude}
    ${shaderData.define}

      :
`;

次に進みます。

通常の手順に加え、ヘルパー関数が内部で使う uniform 変数を、defaultProjectionData の値に従って適切に設定する必要があります。

下記は test/examples/globe-custom-simple.html から拝借したものです。

gl.uniformMatrix4fv(
    gl.getUniformLocation(program, 'u_projection_fallback_matrix'),
    false,
    defaultProjectionData.fallbackMatrix // convert mat4 from gl-matrix to a plain array
);
gl.uniformMatrix4fv(
    gl.getUniformLocation(program, 'u_projection_matrix'),
    false,
    defaultProjectionData.mainMatrix // convert mat4 from gl-matrix to a plain array
);
gl.uniform4f(
    gl.getUniformLocation(program, 'u_projection_tile_mercator_coords'),
    ...defaultProjectionData.tileMercatorCoords
);
gl.uniform4f(
    gl.getUniformLocation(program, 'u_projection_clipping_plane'),
    ...defaultProjectionData.clippingPlane
);
gl.uniform1f(
    gl.getUniformLocation(program, 'u_projection_transition'),
    defaultProjectionData.projectionTransition
);

これでやっと座標変換のための準備が整いました2。

（v4 の時と同様）MercatorCoordinate.fromLngLat などを使って緯度経度を内部表現（0～1のメルカトル座標）に変換した後、ヘルパー関数 projectTile に渡すことで画面表示用の座標に変換できます。

gl_Position = projectTile(a_position);

地球儀モードの場合には projectTile が非線形な変換になるため、引き渡す頂点データはあらかじめ細かくメッシュ化3しておく必要があります。

「夜」の実装

次に、「夜」の実装について解説します。

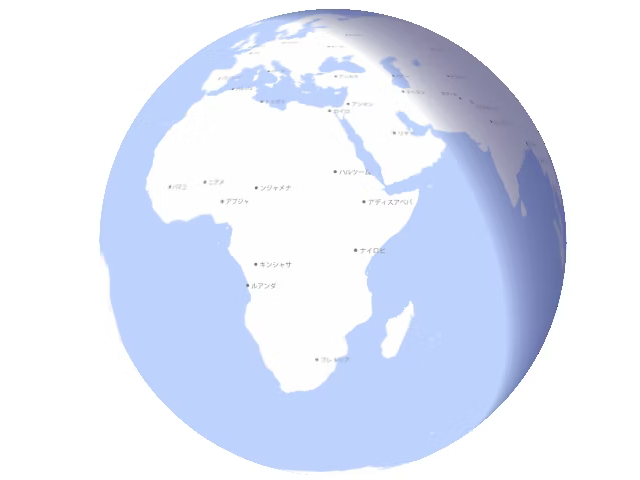

夜というのは太陽が作る地球の影ですから、v5 で導入予定の地球儀モードにおいては、ライティングの設定で比較的簡単に実現できる4表現です。

しかし、一般的な2Dの地図上に表現しようとすると様々な理由で少し難しくなります。

でもどうしても夜の部分をいい感じに表現したかったので、前述のカスタムレイヤー機能を使って独自のレイヤー（NightLayer / 夜レイヤー）を実装しました。

そもそも「夜」とは

夕日が沈んだからと言って、すぐに完全な暗闇になるわけではもちろんありません。
この中間の時間帯は、黄昏時・かわたれ時・薄明などと呼ばれています。

…では、いつになったら「夜」と言えるのでしょうか？

実は、太陽が地平線に沈んだ後の、見えなくなった太陽の中心と地平線のなす角度（俯角）を用いて以下のように定義されています。

俯角 英語 日本語
(日出/日没)5 ～ 6 civil twilight 市民薄明
6 ～ 12 nautical twilight 航海薄明
12 ～ 18 astronomical twilight 天文薄明
18 ～ night 夜

(参考: 薄明 - 国立天文台)

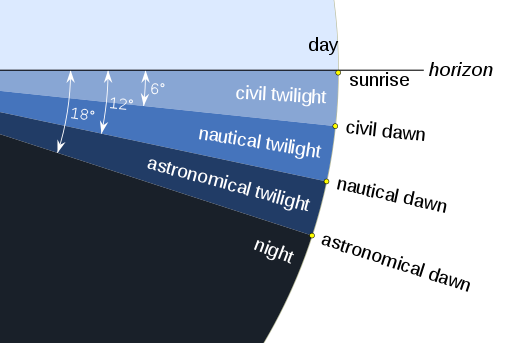

これを図示するとこのようになります。


(引用: https://en.wikipedia.org/wiki/Twilight)

よって定義上は俯角が18度以上になったところからが「夜」ということになります。

計算・実装方法

あくまでも簡易的な近似計算なので、精度も含めて如何なる保証もしません。

まず太陽高度を考えます。太陽の中心と地平線のなす角度を、地平線を0度として（先ほどとは逆に）見上げる方向をプラス（仰角）とします。 頭上にあれば、90度です。

地図上のすべての点（ピクセル）それぞれに対応する地点（観測地点）での太陽高度を求め、プラスであれば（日中なので）完全な透明に、マイナス6であれば（薄明～夜なので）その度合いに応じた黒をいい感じの透明度で描画すれば、既存の地図に重畳しやすい半透明の暗闇レイヤー（夜レイヤー）ができあがります。

太陽の位置の計算

太陽高度を求めるために、まず、太陽の位置から求めます。

ここでは、太陽の位置を表現するために太陽直下点（Subsolar Point）を使います。太陽直下点とは太陽が完全に真上に来る地球上の座標のことで、緯度経度で表します。

計算式には https://en.wikipedia.org/wiki/Equation_of_time#Alternative_calculation を使います。 この近似方法は、従来の複雑な近似手法に比べてシンプルな上に、精度も若干良いそうです。

function getSubsolarPoint(date: Date) {
    // based on https://en.wikipedia.org/wiki/Equation_of_time#Alternative_calculation
    const D = (date.getTime() - Date.UTC(date.getUTCFullYear(), 0, 0)) / 86400000;
    const n = (2 * Math.PI) / 365.24;

    const e = radians(23.44); // Earth's axial tilt
    const E = 0.0167; // Earth's orbital eccentricity

    const A = (D + 9) * n;
    const B = A + 2 * E * Math.sin((D - 3) * n);
    const C = (A - Math.atan2(Math.sin(B), Math.cos(B) * Math.cos(e))) / Math.PI;

    const EOT = 720 * (C - Math.trunc(C + 0.5));

    const UTC = date.getUTCHours() + date.getUTCMinutes() / 60 + date.getUTCSeconds() / 3600;

    const lng = -15 * (UTC - 12 + EOT / 60);
    const lat = degrees(Math.asin(Math.sin(-e) * Math.cos(B)));

    return {
        lng,
        lat,
    };
}

太陽高度の計算

太陽直下点が確定した後は、その情報をもとにそれぞれの観測地点での太陽高度を求めます。 それぞれの観測地点＝地図上の各ピクセルなので、計算はフラグメントシェーダ内で行います。 ここがカスタムレイヤー（≒ WebGL）であることの利点です。

float A = sin(observer.y) * sin(subsolar.y);
float B = cos(observer.y) * cos(subsolar.y) * cos(subsolar.x - observer.x);
float altitude = degrees(asin(A + B));

暗闇の計算

太陽高度が求まったので、実際の各ピクセルの色を計算します。
透明度は、薄明の定義を参考に、6度ごとに下絵の輝度が半分になるように設定します。

float twilightLevel = -altitude / 6.0;
float darkness = (1. - clamp(pow(0.5, twilightLevel), 0., 1.));

gl_FragColor = vec4(u_color / 255., 1.0) * darkness;

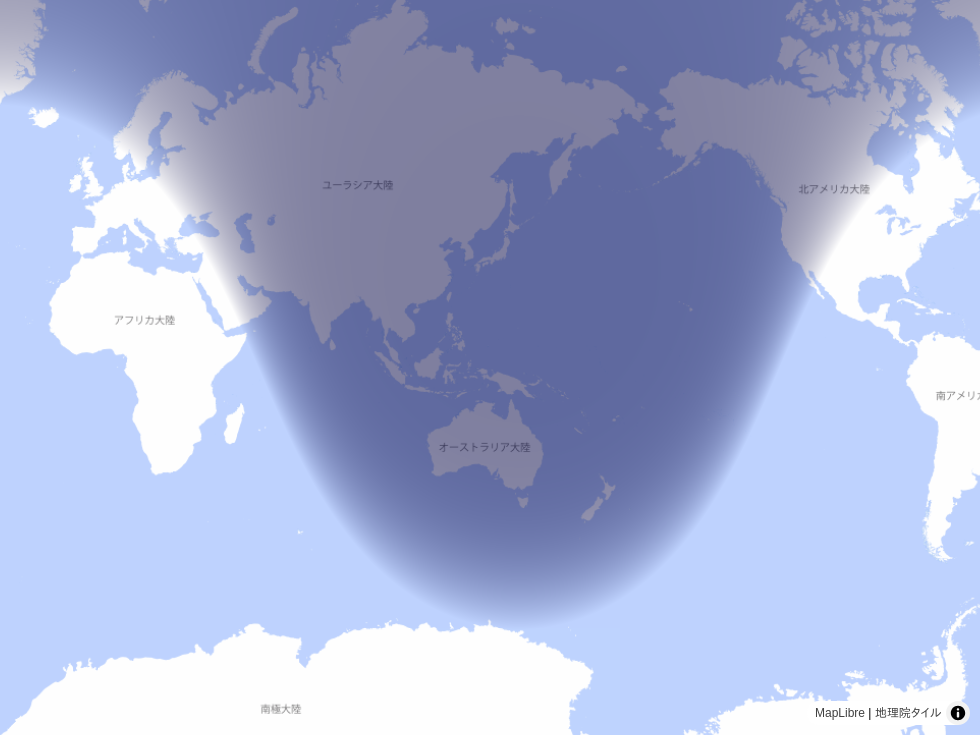

これをレンダリングするとこのようになります。

完成

以上を NightLayer としてクラス化し、パッケージ化したものがこちらです。7

ついでに色々と機能8を追加してあります。

おわりに

以上、駆け足でカスタムレイヤーの使い方と、夜レイヤーの実装について見てきました。

カスタムレイヤー機能を使うことで、お手軽に WebGL の独自レイヤーを重ねることができる、というのが伝わっていたら嬉しいです。

実は今回この記事を書くために頑張って maplibre-gl-nightlayer を v4 / v5 両対応にさせました。 そのため、ここで例示したコードより実際のものは少しだけ複雑になっています。 少々泥臭いですが、気になる方はぜひコードの方も覗いてみてください。

地球儀モードが目玉となる v5 の正式リリースが待ち遠しいですね！

  1. もちろん素のオブジェクトのままでも良いです。お好みでどうぞ！ ↩

  2. ライブラリに用意されている Program クラスなどを使って組み立てると適切にやってくれます。 しかし使い方が少し複雑だったので今回は直接行いました。 ↩

  3. メッシュ化されたタイル座標頂点データを生成する createTileMesh 関数が新たに追加されていますので、これを使うと少しだけ楽ができます。 ↩

  4. 現状のベータ版では sky を指定するとデフォルトでは何故かほぼ夜の面しか見えませんが、例えば後述の太陽直下点（とこの lightPosition 関数）を用いて次のようにすると良い感じになります: { light: { anchor: 'map', position: lightPosition(subsolar.lat, subsolar.lng) } } （ただし無理やり感がすごいので、たぶんそのうち修正・変更されるでしょう） ↩

  5. 太陽の視半径や大気の屈折などを考慮に入れると、およそ 0.833 度です。 ↩

  6. 厳密には、マイナスであっても太陽が完全に沈んでいなければ日中です。 しかしここでは簡単のため、太陽高度が0度になる（太陽が半分出ている）ところを市民薄明の開始として扱っています。 ↩

  7. PoC 止まりで少し古いですが、実は OpenLayers版 もあります。 ↩

  8. 冒頭右側にあるような薄明の段階表現や、色や透明度の指定などが可能です。 ↩
