【Unity2019】UIElementsを触ってみた

Last updated at 2019-12-23Posted at 2019-12-23

本記事は、サムザップ Advent Calendar 2019 #2 の12/23の記事です。

Unity2019.1新機能「UIElements」とは

IMGUIからUIElementsに置き換わるであろう新しいGUIシステムです。

UIElementsはUXML/USS/UQueryで構成されます。

所感、
UXMLはUnityで扱えるXMLベースのマークアップ言語のイメージ
USSはCSSに近い書き方でデザインが出来そう
UQueryはC#で主にロジック部分を書くのかな…
って感じでした。

Unity Blog「Unity 2019.1 の UIElements の新機能」

テキスト読んだだけじゃ頭に入ってこないので、取り敢えず触ってみよう。。

「UIElements」を触ってみる

開発環境

今回使用する環境はUnity2019.3.0f1です。
（普段Unity2018のLTS版触っているから、Editorの見た目に違和感…w）

「UIElements」をHelloWorld

1.「UIElements」のEditorWindowを開く

右クリックでメニュー開く > [Create] > [UIElements] > [Editor Window]
もしくは
[Assets] > [Create] > [UIElements] > [Editor Window]

2.「UIElements」EditorWindowで作成

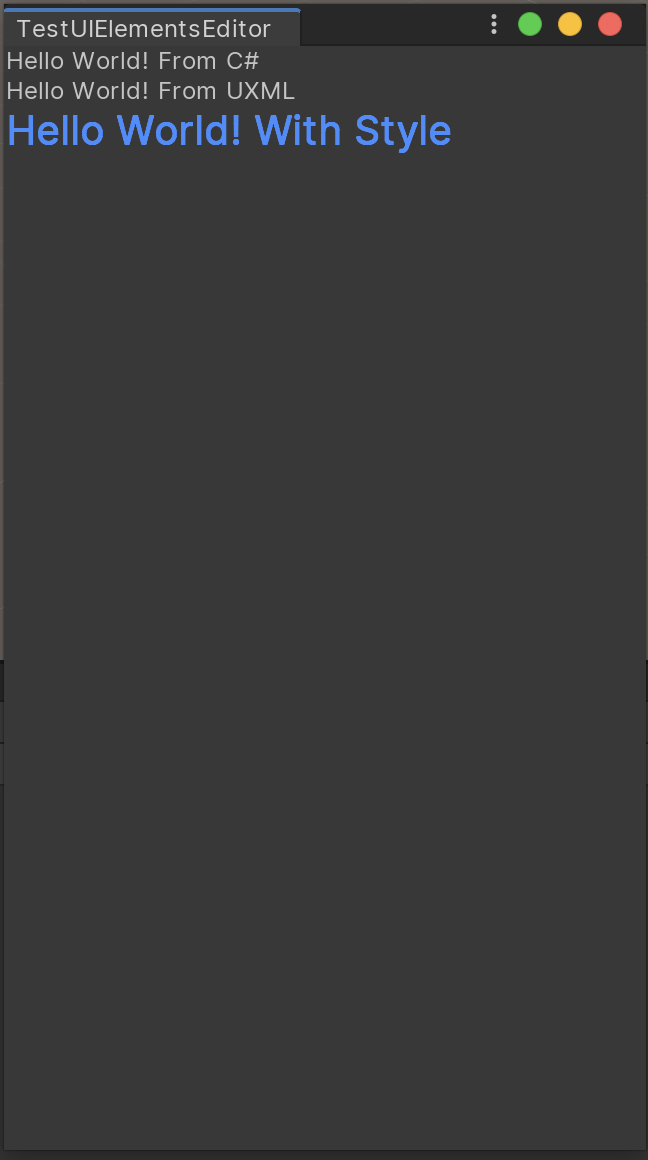

### 3.準備完了

## 作成されたデフォルトの中身 ### DefaultUIElementsEditorWindow.cs ``` using UnityEditor; using UnityEngine; using UnityEngine.UIElements; using UnityEditor.UIElements;

public class DefaultUIElementsEditorWindow : EditorWindow
{
[MenuItem("Window/UIElements/DefaultUIElementsEditorWindow")]
public static void ShowExample()
{
DefaultUIElementsEditorWindow wnd = GetWindow();
wnd.titleContent = new GUIContent("DefaultUIElementsEditorWindow");
}

public void OnEnable()
{
    // Each editor window contains a root VisualElement object
    VisualElement root = rootVisualElement;

    // VisualElements objects can contain other VisualElement following a tree hierarchy.
    VisualElement label = new Label("Hello World! From C#");
    root.Add(label);

    // Import UXML
    var visualTree = AssetDatabase.LoadAssetAtPath<VisualTreeAsset>("Assets/Editor/DefaultUIElementsEditorWindow.uxml");
    VisualElement labelFromUXML = visualTree.CloneTree();
    root.Add(labelFromUXML);

    // A stylesheet can be added to a VisualElement.
    // The style will be applied to the VisualElement and all of its children.
    var styleSheet = AssetDatabase.LoadAssetAtPath<StyleSheet>("Assets/Editor/DefaultUIElementsEditorWindow.uss");
    VisualElement labelWithStyle = new Label("Hello World! With Style");
    labelWithStyle.styleSheets.Add(styleSheet);
    root.Add(labelWithStyle);
}

}

### DefaultUIElementsEditorWindow.uxml

<engine:UXML
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:engine="UnityEngine.UIElements"
xmlns:editor="UnityEditor.UIElements"
xsi:noNamespaceSchemaLocation="../../UIElementsSchema/UIElements.xsd"

<engine:Label text="Hello World! From UXML" />

### DefaultUIElementsEditorWindow.uss

Label {
font-size: 20px;
-unity-font-style: bold;
color: rgb(68, 138, 255);
}


# :warning: **つまづきポイント** :warning:
## 「UIElements」のEditorWindowでエラー
下記のようなエラーが発生した（何起因で発生したかは分からない…）
<img width="250" alt="CreateUIElementsWindowError.png" src="https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/209889/651b95c1-dea2-220c-3a63-c554e8be6550.png">
:hospital: **対処法** :hospital:
Editorフォルダ配下で
右クリックでメニュー開く > [Update UIElements Schema]
もしくは
[Assets] > [Update UIElements Schema]
<img width="240" alt="Error.png" src="https://qiita-image-store.s3.ap-northeast-1.amazonaws.com/0/209889/1bef12fa-bbfe-5e08-52ae-7ef25078277c.png">
## UXMLのタグ頭に「engine:」を付けないとエラー
Unity公式のリファレンスでは「engine:」がタグ頭に付いてる例と付いていない例がある。毎回「engine:」をタグ頭につけるような冗長な書き方は避けたいけど、「engine:」を失くすとエラーになる。。
:hospital: **対処法** :hospital:
デフォルトで生成されるUXMLは下記のようにnamespaceが指定されているので、毎回「engine:」をタグ頭につける必要があったっぽい
```xmlns:engine="UnityEngine.UIElements"```
下記のようにnamespaceを失くすことで、毎回「engine:」をタグ頭に付けなくても良くなる。
※必要な時にnamespaceで区切ろうかな…
```xmlns="UnityEngine.UIElements"```
# 軽く基盤を作ってみる
## built-inのHelloWorldファイルは色々イケてない
1. UXML内に既にnamespaceが指定されている
2. USSがLabelにしか適用されない

ってことで、
とりあえず、複数のUXMLとUSSをデータとして受け取ったら、それを使ってEditorWindowを構築してくれるものが欲しい

## 試しに作ってみる
コレで、基盤のEditorWindowクラスが設定データを元に構築してくれる。
### 実際の基盤クラス
EditorWindowのデータクラス

using UnityEngine;
using UnityEngine.UIElements;

namespace System.Common.Editor.Window
{
///

/// エディタウィンドウのデータの設定クラス
///

[CreateAssetMenu(fileName = "EditorWindowSettingData", menuName = "Tools/Editor Window/Create Setting Data/EditorWindowData")]
public class EditorWindowData : ScriptableObject
{
///

/// UXML一覧
///

[SerializeField]
private VisualTreeAsset[] uxmlArray;
public VisualTreeAsset[] UxmlArray { get => uxmlArray; }

    /// <summary>
    /// USS一覧
    /// </summary>
    [SerializeField]
    private StyleSheet[] ussArray;
    public StyleSheet[] UssArray { get => ussArray; }
}

}


EditorWindowのBaseクラス

using UnityEditor;
using UnityEngine;
using UnityEngine.UIElements;

namespace System.Common.Editor.Window
{
///

/// エディタウィンドウのベースクラス
///

public class EditorWindowBase : EditorWindow where T : EditorWindow
{
///

/// 設定データ
///

[SerializeField]
private EditorWindowData editorSettingData;

    private static T _instance;
    public static T Instance { get => _instance; private set => _instance = value; }

    /// <summary>
    /// Window開く
    /// </summary>
    public static void Open()
    {
        Instance = GetWindow<T>();
        Instance.titleContent = new GUIContent(Instance.GetType().Name);
    }

    /// <summary>
    /// アクティブ処理
    /// </summary>
    protected virtual void OnEnable() { Init(); }

    /// <summary>
    /// 非アクティブ処理
    /// </summary>
    protected virtual void OnDisable() { Disable(); }

    /// <summary>
    /// 初期化
    /// </summary>
    protected virtual void Init()
    {
        if (editorSettingData == null)
            return;

        // Each editor window contains a root VisualElement object
        VisualElement root = rootVisualElement;
        if (root == null)
            return;

        // Import UXML
        foreach (var uxml in editorSettingData.UxmlArray)
        {
            if (uxml == null)
                continue;

            root.Add(uxml.CloneTree());
        }

        // Import USS
        foreach (var uss in editorSettingData.UssArray)
        {
            if (uss == null)
                continue;
            root.styleSheets.Add(uss);
        }
    }

    /// <summary>
    /// 停止処理
    /// </summary>
    protected virtual void Disable() { }
}

}


### テストデータ
EditorWindowの呼び出し口(TestEditorWindowを開くだけ)

using UnityEditor;
using Test.Editor.Window;

namespace Tools
{
public class ToolMenu
{
[MenuItem("Tools/Editor Window/TestWindow")]
public static void Open() { TestEditorWindow.Open(); }
}
}


EditorWindow(中身なし)

using System.Common.Editor.Window;

namespace Test.Editor.Window
{
public class TestEditorWindow : EditorWindowBase
{

}


UXML(中身なし)

<UXML
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns="UnityEngine.UIElements"
xsi:noNamespaceSchemaLocation="../../UIElementsSchema/UIElements.xsd"

``` # 参考にしたリファレンス UIElements Developer Guide https://docs.unity3d.com/Manual/UIElements.html UXML関連 https://docs.unity3d.com/Manual/UIE-ElementRef.html

触ってみて…

IMGUIよりUIElementsの方が、Viewと処理を分けられるから読みやすそう。（小規模なツールはIMGUIの方が書きやすそうだけど…）

でも、毎回タグ頭に「engine:」をつけるのはダルいので、UXML内の対応で回避してみた。
UXMLのテンプレートを用意したり、SerializeField表示のためにBindして表示できるようにしたりと、基盤としてやらなきゃいけないことは結構あるけど、、、
って、今見たらVisualElementにBindがなさそう…
visualElement.Bind(serializedData);的な感じで行けると思ったんだけど…
SerializeField表示方法をまた調べなきゃ…笑

Assetsと同階層のUIElementsSchemaディレクトリにUIElements.xsdとか色々定義されていたので、CustomしたXMLSchemaを作ってみるのをどっかで試してみたい。
