@khoshina

IBMCloud VRA VLAN/サーバ接続

Posted at

目的

IBMCloudのクラシックインフラストラクチャにてよく利用されるVRA（AT&T社のNWアプライアンス）に、新規にオーダしたサーバを接続する手順

本ケースでは、VRAの存在するデータセンター(TOK04)に新規にVLANを用意し、仮想サーバをオーダした後に、VRAに紐付けを行い、サーバからVRAへ疎通できるところまでを実施

テスト環境

[VRA]
AT&T vRouter 5600 1801q * 2

[仮想サーバ]
CentOS Linux release 8.2.2004 * 1

IBMCloudポータル作業 (新規VLAN/仮想サーバのオーダー)

  • こちらの手順はすでにオーダー済のサーバがあれば、スキップして問題なし。
    Tok04にあるVRAへ接続するため、新規VLANをTok04にオーダする。

  • 新規VLANのオーダー

    • [IBMCloudポータル] -> [リソースの作成] -> [サービス] -> [ネットワーキング] -> [VLAN]を選択。

    • 今回はプライベートにのみ接続するセキュアな仮想サーバをオーダしたいので、プライベートのVLANをオーダーする。

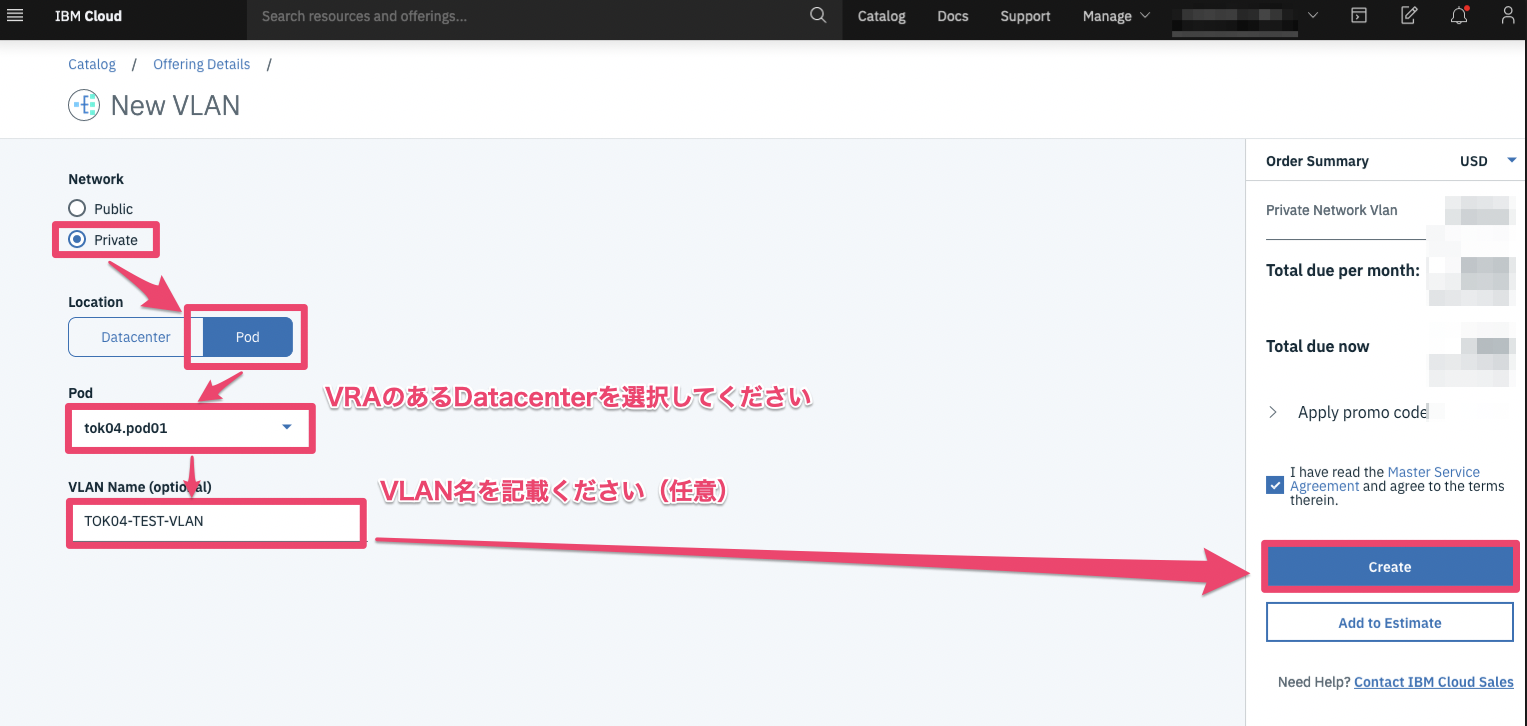

    • [Private] -> [Pod] -> [tok04.pod01] -> [Create] をクリック

  • 新規仮想サーバ(VSI)をオーダ

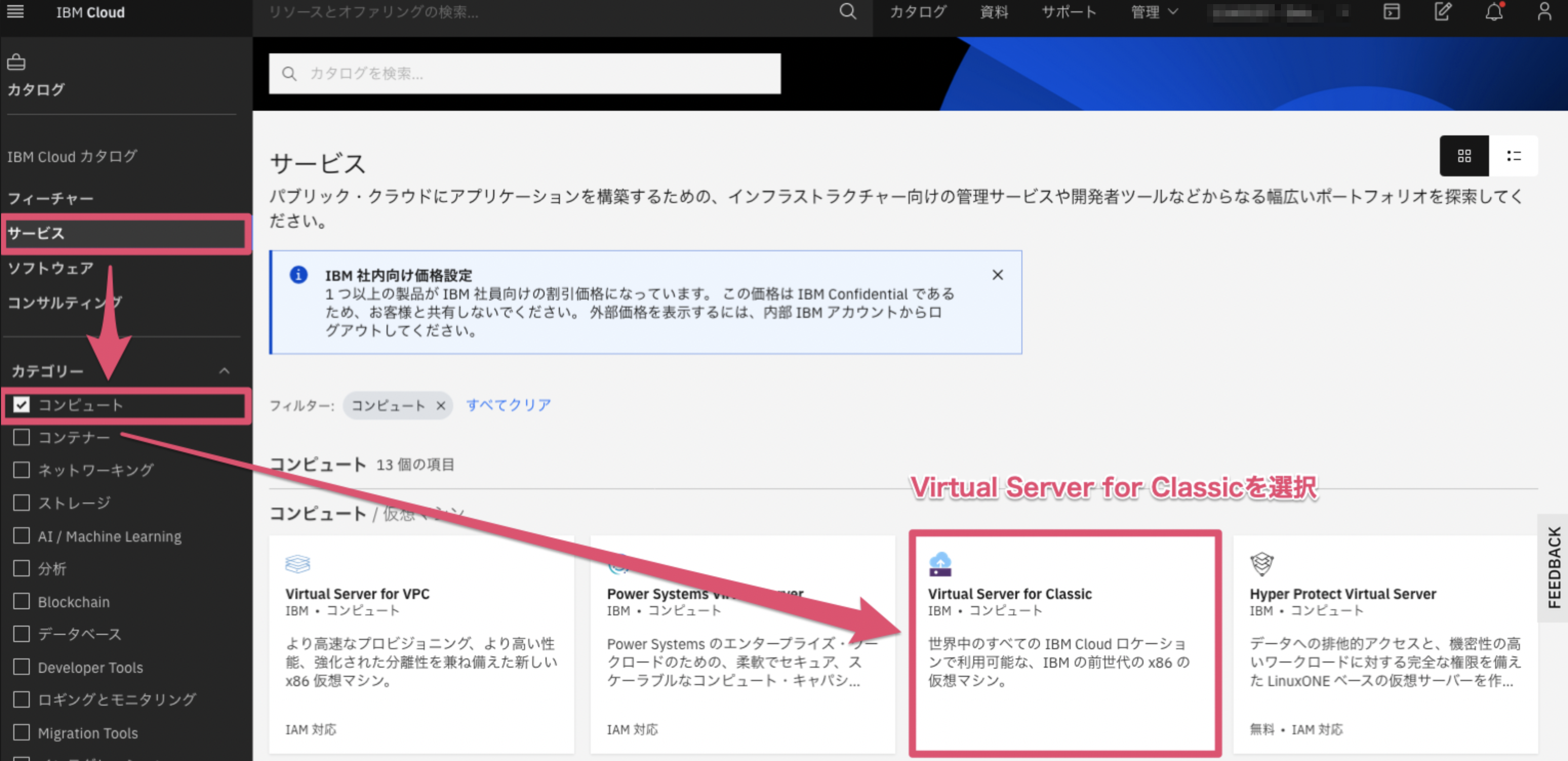

    • [サービス] -> [コンピュート] -> [Virtual Server for Classic] を選択

    • 仮想サーバインスタンスのオーダー画面にて、必要な要件を要望に応じて選択。

    • ロケーションは [アジア太平洋] -> [Tok04] を選択

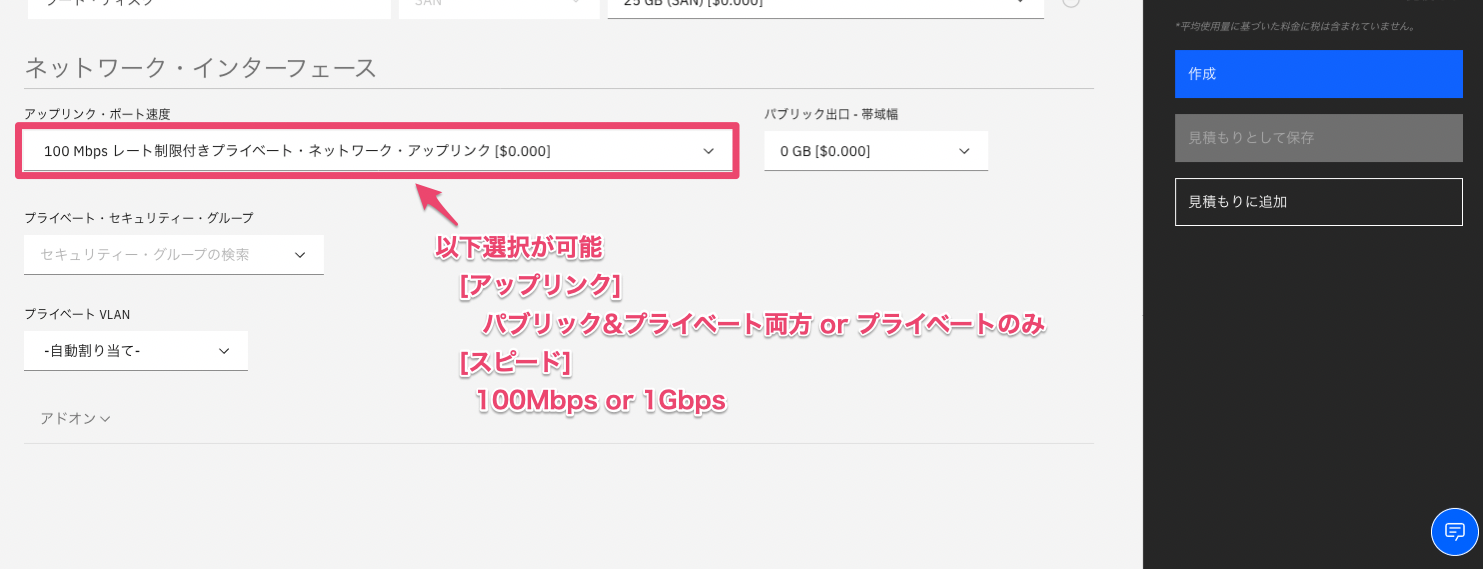

    • インターフェイスタイプを選択。今回はアップリンクはプライベートのみ、スピードは１００Mbpsを選択。

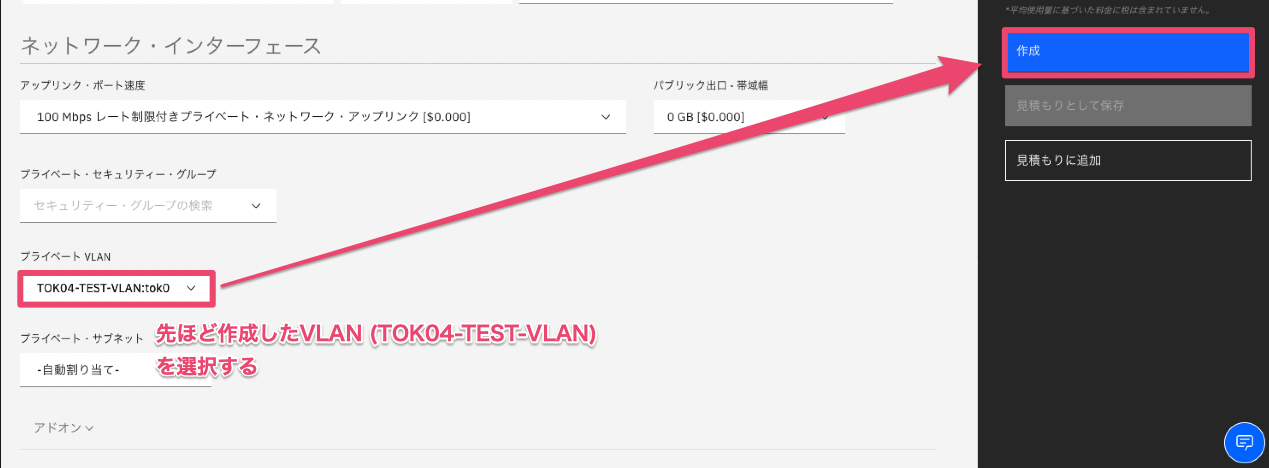

    • 先ほど作成したVLAN(TOK04-TEST-VLAN:985)を選択し、作成をクリック。

  • VRAへのVLANの紐付け

    • 先ほどオーダーしたVLAN(985)をVRAへAssociate（関連付け）する。

    • これにより、BCR（バックボーンカスタマルータ）にて保有していたGatewayアドレスがVRA側で処理されるように移管されます。

    • [IBMCloudポータル] -> [クラシックインフラストラクチャ（左上の方のアイコン）] -> [ネットワーク] -> [ゲートウェイアプライアンス] をクリックし、対象のVRAを選択。

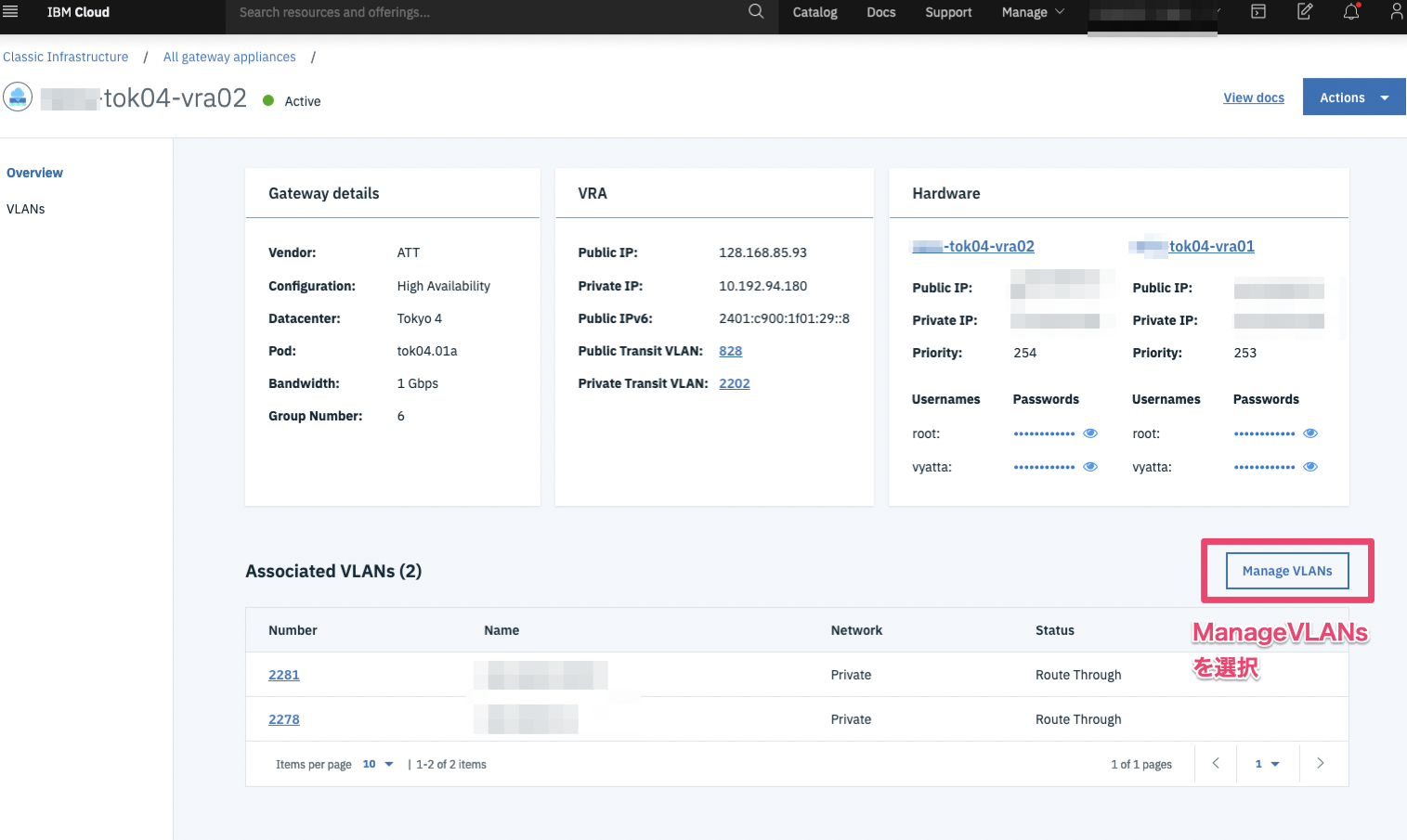

    • [Manage VLANs]を選択

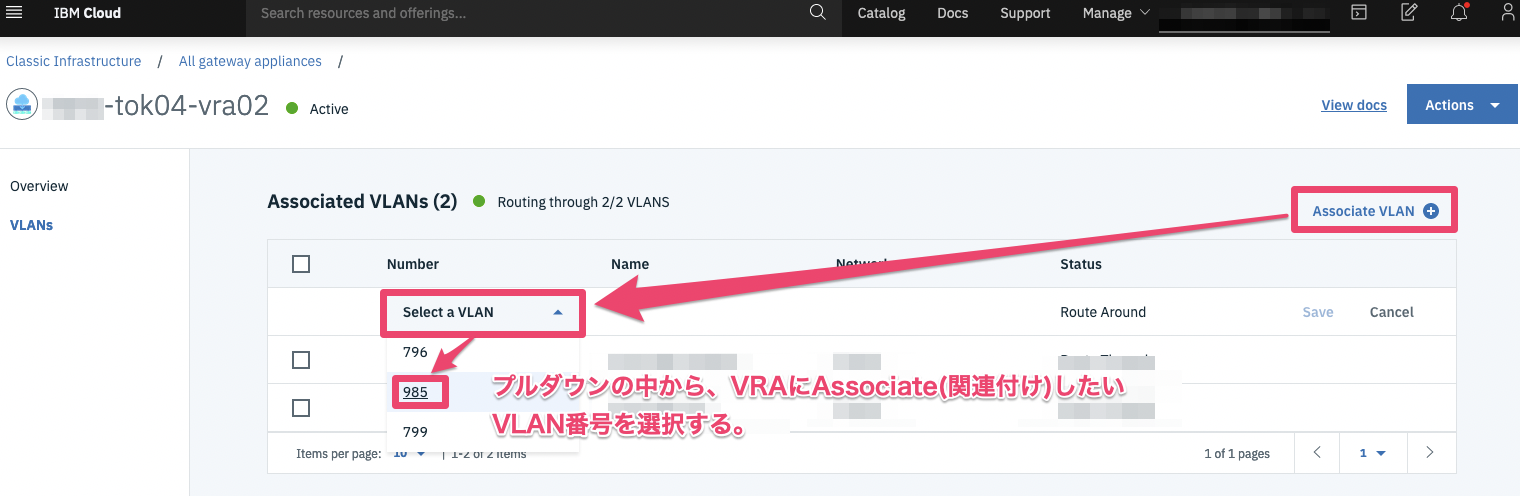

    • [Associate VLAN] -> [Select a VLAN] -> [対象VLAN(985)]を選択し、[Save]を押下

    • 1-2分でVLANが接続されるが、RouteAroundのStatusになりますので、さらにRouteThroughのStatusに変える。

    • RouteThroughを選択すると、本当に実施するか確認するポップアップが出ますので、OKを選択する。

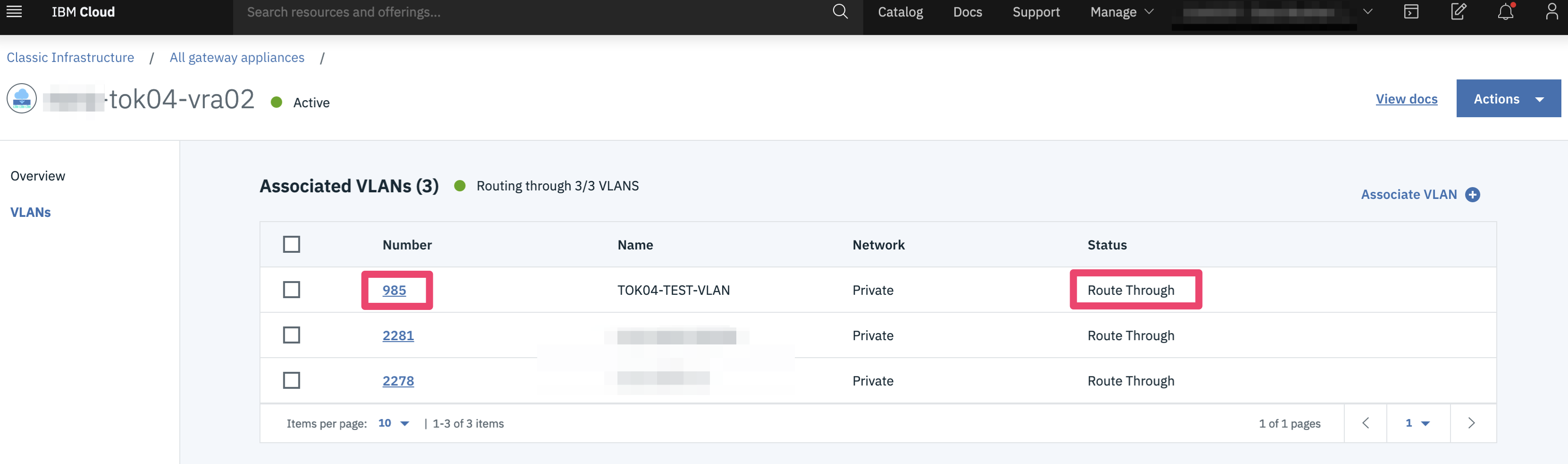

    • 1-2分待ってからページを更新するとRouteThroughにStatusが変更される。

    • 続いて、VRA側作業に入る前に、VLAN985にアサインされているIPアドレスを確認する。（先ほど仮想サーバをオーダしたタイミングでIPが自動割振りされる。）

    • VRAに設定するアドレスを確認します。

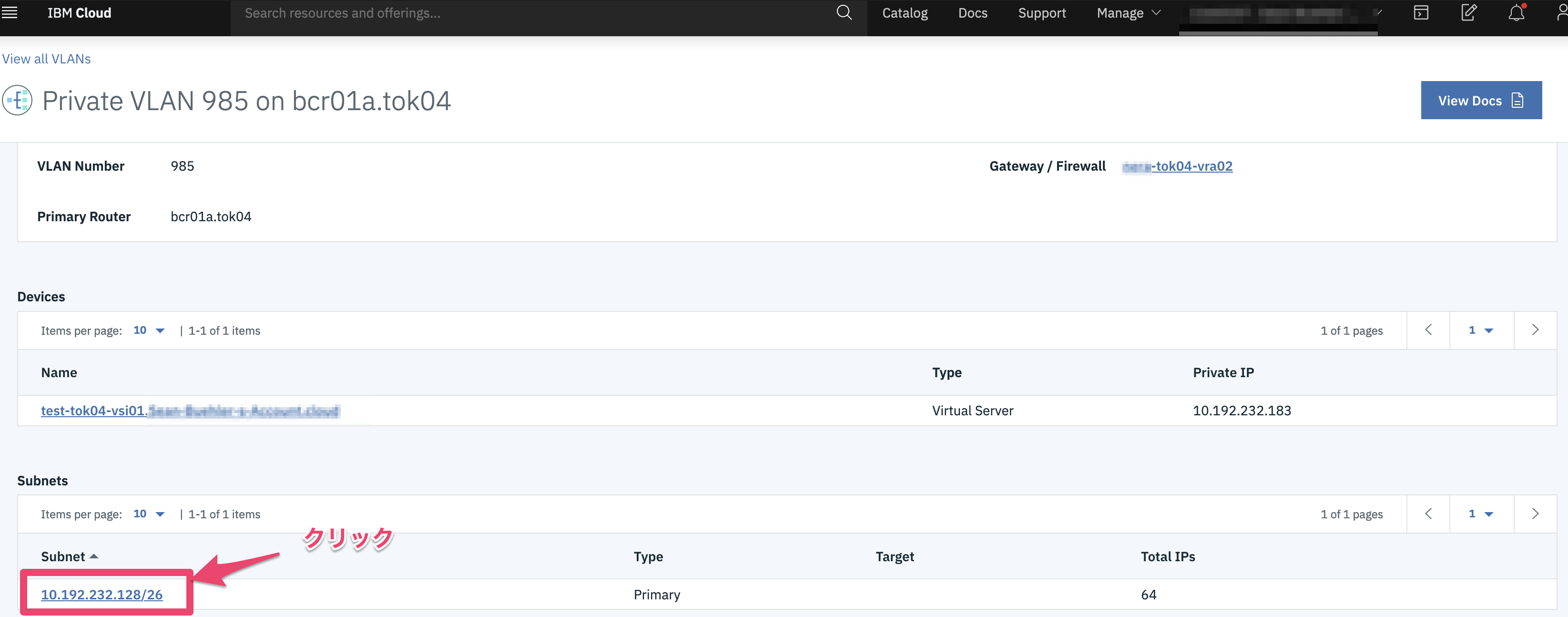

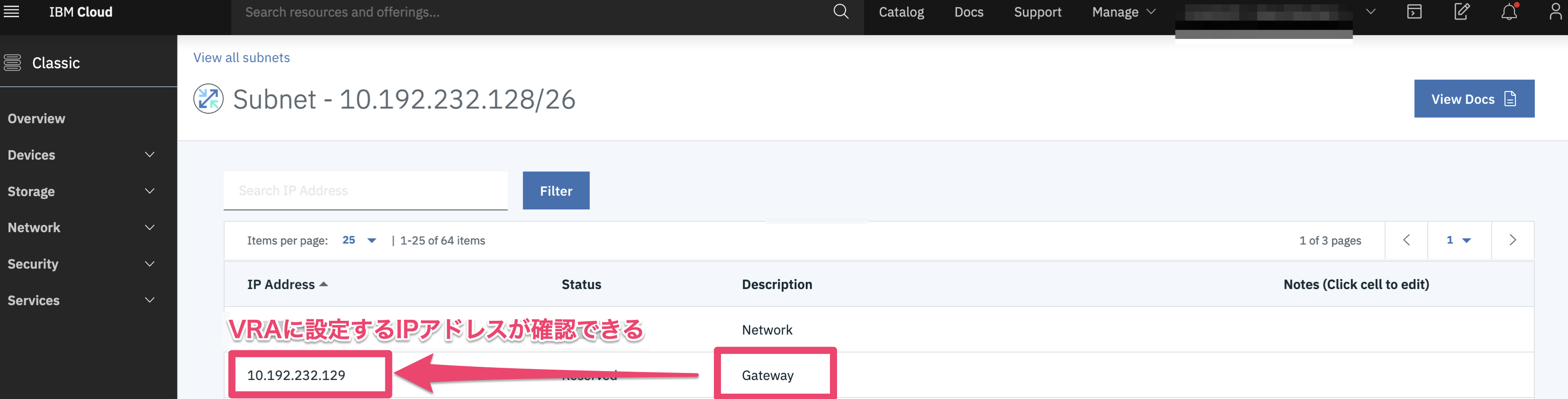

    • 下図の手順より、10.192.232.129/26がVRAに設定するIPアドレスになる。

VRA作業 (新規オーダーしたVLANを関連付けする設定を実施)

  • トランジットVLANインターフェイス（dp0bond0)へ、サブインターフェイス(dp0bond0.985)を作成することでサーバがVRA経由で通信ができる様にします。
  • VRAへSSLProxyで接続した上で、ログインする。
    • configure modeで下記設定を入れる。
      • VRA#1,VRA#2(HA冗長構成)にVRRPとしてGWアドレス(10.192.232.129/26)を設定する。
      • 実IPアドレスとしてはIP有効活用のため、別セグメントの関係ないプライベートアドレスを利用。（ex.192.168.3.0/24）
      • sync-groupは、その他のインターフェイスに設定されているvgroup6を設定。
      • Preemptは障害時に自動でVRRP Act/Stdbyが切り戻らないfalseに設定。
      • vrrp-groupは任意ですが、今回は103を設定。
[VRA#1]
set interfaces bonding dp0bond0 vif 985 address '192.168.3.1/24'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 preempt 'false'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 priority '254'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 sync-group 'vgroup6'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 virtual-address '10.192.232.129/26'

[VRA#2]
set interfaces bonding dp0bond0 vif 985 address '192.168.3.2/24'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 preempt 'false'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 priority '253'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 sync-group 'vgroup6'
set interfaces bonding dp0bond0 vif 985 vrrp vrrp-group 103 virtual-address '10.192.232.129/26'
  • VRAにVIF985サブインターフェイスが作成され、IPアドレスが正常に設定されていることを確認。
vyatta@tok04-vra01:~$ show interface
Codes: S - State, L - Link, u - Up, D - Down, A - Admin Down
Interface        IP Address                        S/L  Description
---------        ----------                        ---  -----------
dp0bond0.985     192.168.3.1/24                    u/u
                 10.192.232.129/26
  • VRRPステータスが正常であることも確認します。
vyatta@tok04-vra01:~$ show vrrp
                                 RFC        Addr   Last        Sync
Interface         Group  State   Compliant  Owner  Transition  Group
---------         -----  -----   ---------  -----  ----------  -----
dp0bond0.985      103    MASTER  no         no     1m58s       vgroup6

vyatta@tok04-vra02:~$ show vrrp
                                 RFC        Addr   Last        Sync
Interface         Group  State   Compliant  Owner  Transition  Group
---------         -----  -----   ---------  -----  ----------  -----
dp0bond0.985      103    BACKUP  no         no     4m9s        vgroup6
  • 以上でVRAの設定が正常であることが確認できましたので、作業は完了。

通信確認

  • 最後に、VRAとサーバが正しく通信できることを確認する。
    • VRA(10.192.232.129) -> 仮想サーバ(10.192.232.183) へPing : OK
    • 仮想サーバ(10.192.232.183) -> VRA(10.192.232.129) へPing : OK
vyatta@tok04-vra02:~$ ping 10.192.232.183
PING 10.192.232.183 (10.192.232.183) 56(84) bytes of data.
64 bytes from 10.192.232.183: icmp_seq=1 ttl=64 time=0.813 ms
64 bytes from 10.192.232.183: icmp_seq=2 ttl=64 time=0.844 ms
64 bytes from 10.192.232.183: icmp_seq=3 ttl=64 time=0.513 ms
64 bytes from 10.192.232.183: icmp_seq=4 ttl=64 time=0.587 ms
64 bytes from 10.192.232.183: icmp_seq=5 ttl=64 time=0.319 ms
^C
--- 10.192.232.183 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 4190ms
rtt min/avg/max/mdev = 0.319/0.615/0.844/0.195 ms
vyatta@tok04-vra02:~$ show arp
IP Address         HW address        Dataplane  Controller Device
192.168.3.2        ac:1f:6b:c5:2c:2c VALID      VALID      dp0bond0.985
10.192.232.183     06:ad:eb:cc:0a:64 VALID      VALID      dp0bond0.985
vyatta@tok04-vra02:~$

[root@test-tok04-vsi01 ~]# ping 10.192.232.129
PING 10.192.232.129 (10.192.232.129) 56(84) bytes of data.
64 bytes from 10.192.232.129: icmp_seq=1 ttl=64 time=0.713 ms
64 bytes from 10.192.232.129: icmp_seq=2 ttl=64 time=0.527 ms
64 bytes from 10.192.232.129: icmp_seq=3 ttl=64 time=0.598 ms
64 bytes from 10.192.232.129: icmp_seq=4 ttl=64 time=0.748 ms
^C
--- 10.192.232.129 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 98ms
rtt min/avg/max/mdev = 0.527/0.646/0.748/0.092 ms
[root@test-tok04-vsi01 ~]# arp
Address                  HWtype  HWaddress           Flags Mask            Iface
_gateway                 ether   ac:1f:6b:c5:c0:82   C                     eth0
[root@test-tok04-vsi01 ~]#

念のため、仮想サーバがPingを打っているGatewayがVRAであることを、学習しているARPテーブルからMACアドレスを見て確認する。
VRAのInterface情報を確認し、MACアドレスが ac:1f:6b:c5:c0:82 であるためVRAと通信できていることが無事確認できる。

vyatta@tok04-vra02:~$ show interfaces dp0bond0.985
dp0bond0.985@dp0bond0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether ac:1f:6b:c5:c0:82 brd ff:ff:ff:ff:ff:ff
