Freematics OBD2 Adaptor v2について

Last updated at Posted at 2014-06-20

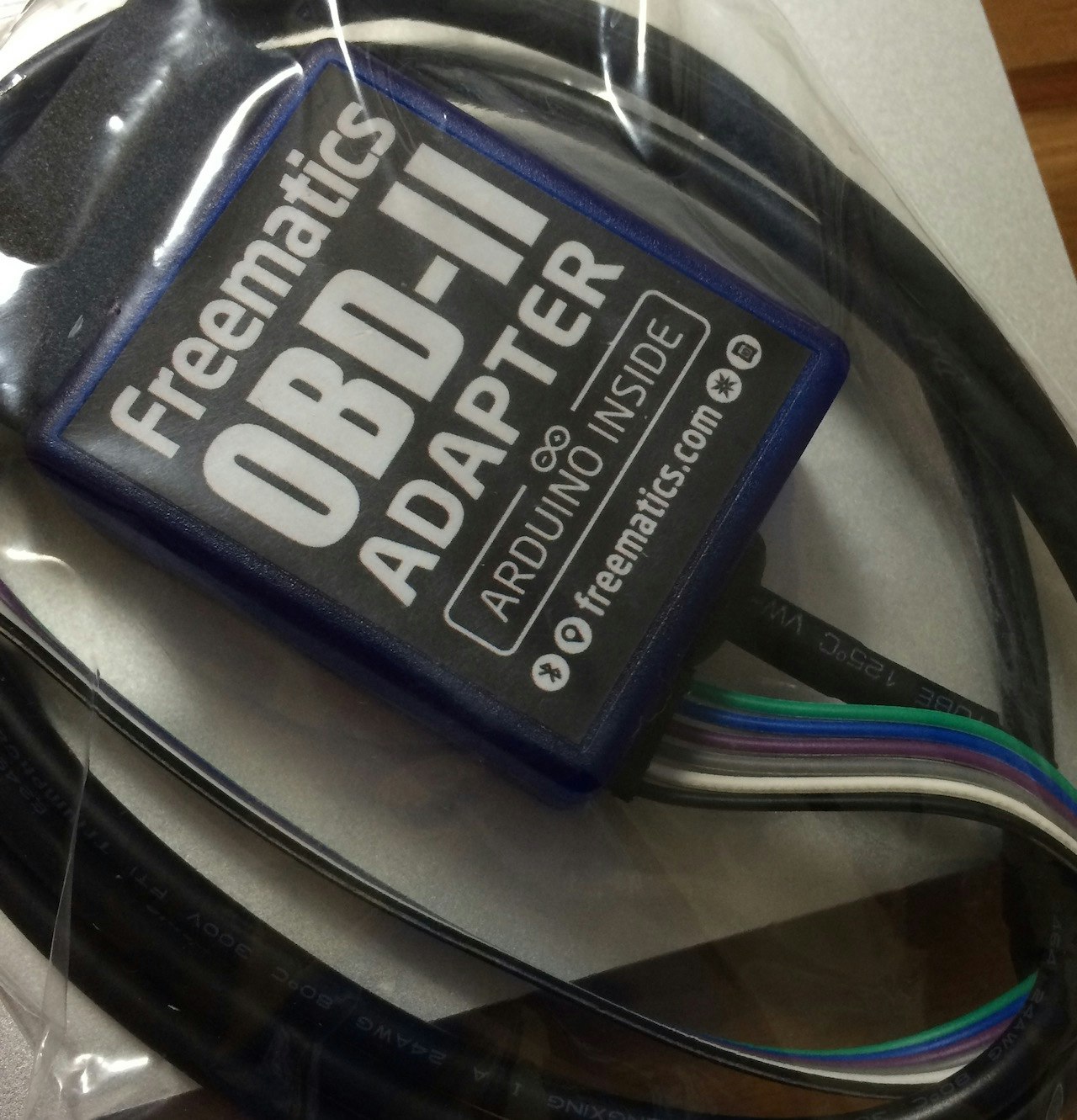

Freematics OBD2 Adaptor V2を買ってみた。BLE, GPSオプションを付けた。ATMega328P搭載でAruduino UNO互換。

写真 1.JPG

どういうものかというと、

  • OBDポート搭載の自動車に接続できる
  • スロットル開度、移動速度、燃料消費量などなど、もろもろのセンサの情報が取得できる
  • microSDに位置情報を含めてログ出来る
  • BLEでセンサ情報を飛ばせる

という感じ。

ハードウェア工作やらないし、電源も無いから、車がないと起動すら出来ません(笑)。エミュレータも一緒に買えば良かった。

後付のGPSモジュールがどこに載っているか分からなかったので早速分解。写真右下のパッチケーブルを先に抜くこと(抜かないで作業したら割れた)。次に、表面のステッカーを剥がすとプラスネジが4本あるので外す。GPSモジュールは写真上側に接続されているので、手前から奥へ開くようにして分解。

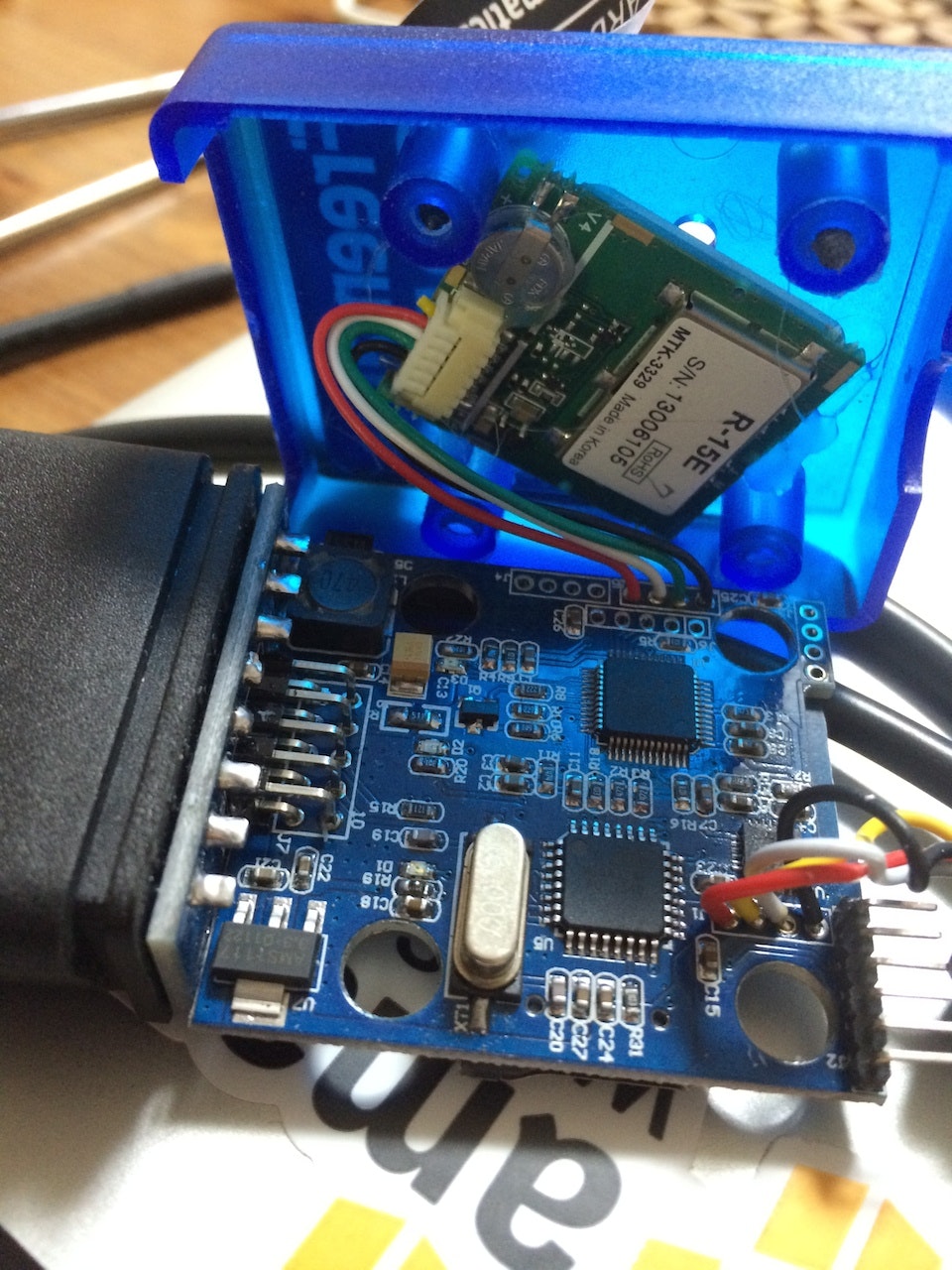

開けるとこんな風になっている。

写真 2.JPG

GPSモジュールはMTK3329を使用している。位置情報は10Hzで取得可能。残念ながらQZSS(みちびき)には非対応。上位モデル?のMTK3339は対応しているらしい。GPSチップセット貼り替えたらそのまま動くのかな。

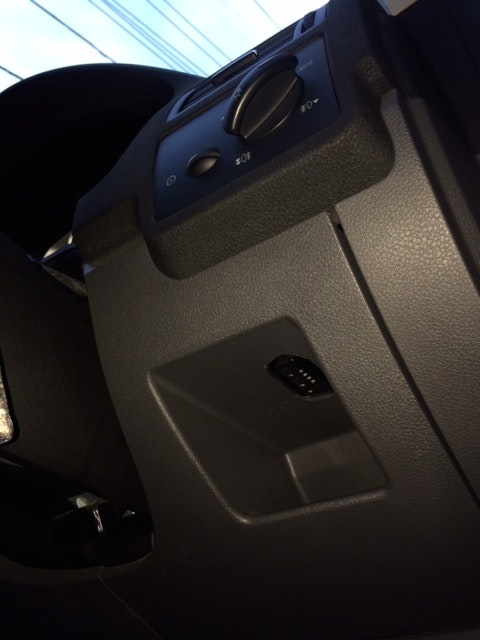

うちの車(Ford Kuga 2011 RHD)に取り付けてみた。KugaのOBD2ポートは運転席側のダッシュボード部分。

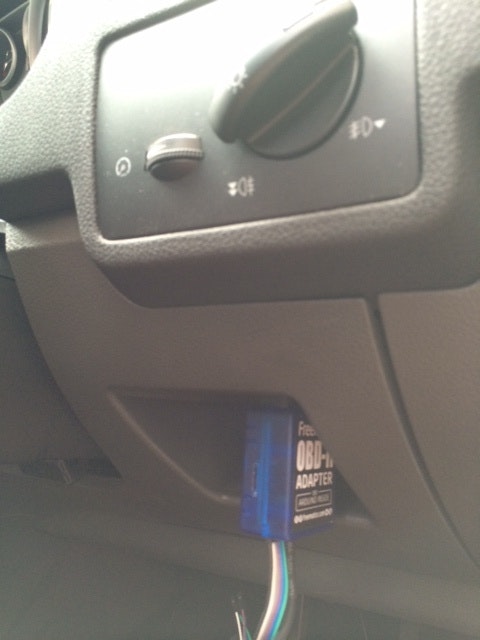

Freematicsを挿し込むとこんなかんじ。オプションで付けたハーネスがちょっと邪魔。

写真 1.JPG

OBD2は常時電源が取れる(常時電源しか取れない)のでエンジンをかけていなくても動作する。Freematicsの動作はLEDランプが点灯するので何となく分かる。App StoreにあるFreematics OBDアプリで動作確認をしたが…加速度計の値以外取れない。泣いた。

写真 2.PNG
