Fluentdのルーティングの設定例をイメージ図で紹介

Fluentdのドキュメント(https://docs.fluentd.org/v1.0/articles/routing-examples) に様々なルーティングの設定例があります。
それらを図で表現してみると下記のようになります。

Simple Input -> Filter -> Output

Input、Filter、Outputのシンプルな組み合わせ

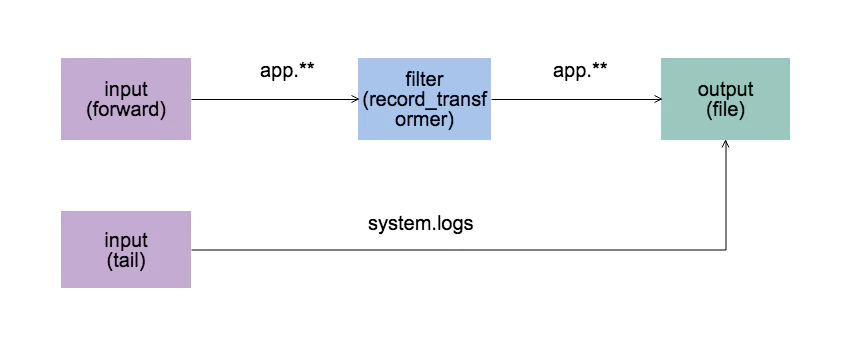

Two input cases

Inputが2つある例

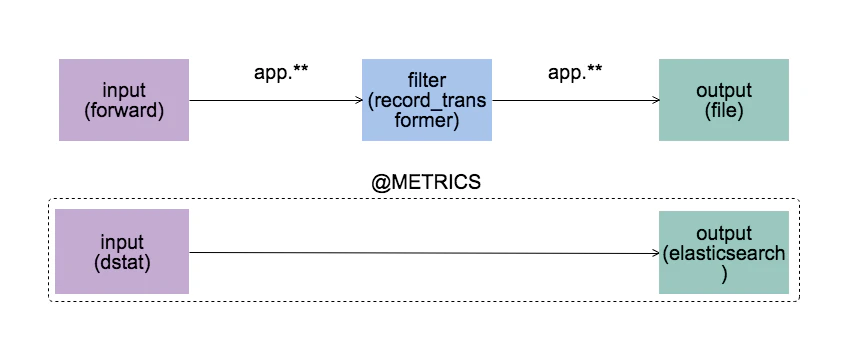

Input -> Filter -> Output with Label

@METRICSラベルで、InputとOutputをグループ化

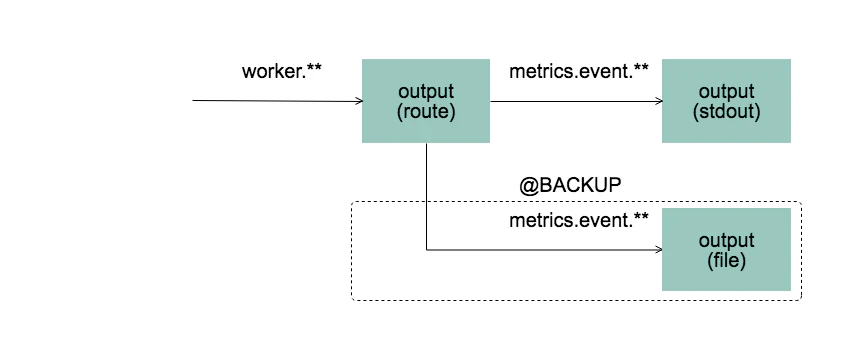

Re-route event by tag

routeプラグインによるレコードの複製とタグの書き換え

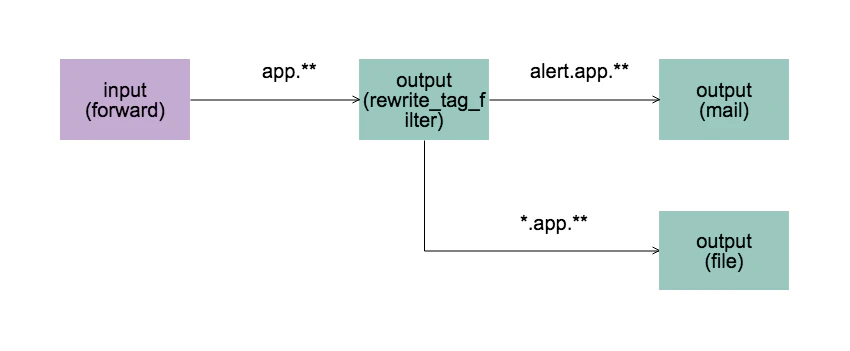

Re-route event by record content

rewrite_tag_filterプラグインでレコードの内容によってタグの書き換え

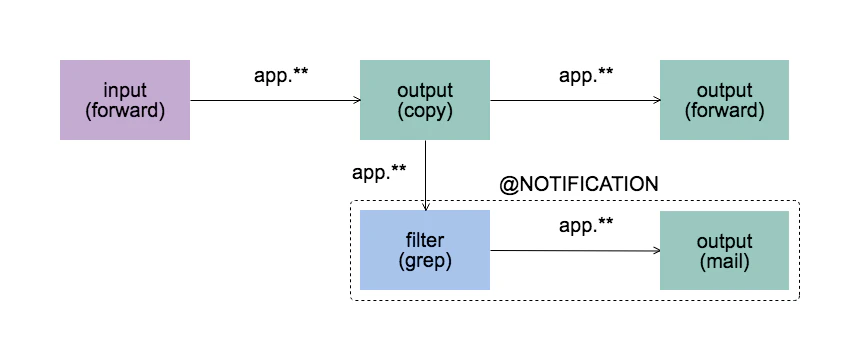

Re-route event to other Label

copyプラグインによるレコードの複製と、relabelプラグインによるラベル付け
