アレクサでインターホンの通知をする

インターホンの音をラズパイで検知し、Amazon Echoに話させる

はじめに

在宅勤務で、自宅の仕事部屋で仕事をしているが、インターホン（ドアホン）の音がほとんど聞こえない。そのため、在宅にも関わらず、不在通知＆再配達となり、配達員に申し訳ない。 また、子供に帰宅気づかず、家の外で待ちぼうけになり、恨まれる。
これを解決するために、インターホンがなったら、RasPiで検知し、仕事部屋のEcho dot通知を話させるシステムを構築する。

システム構成

• Raspberry Pi 3 Model B
  • 家に転がっていたものを利用
  • Raspbian 10 (buster)
  • コードはPython3
• USB mic
  • 安かったので
• Echo Dot

処理概要

全体の処理の流れ。

1. リアルムタイムに音を取得する
2. 一定期間ごとに、取得した音からインターホンの音の検出を試みる。
3. インターホンの音が検出されたら、Echo Dotに話させる。

リアルタイムに音を取得する

まず、マイクが認識されているかを arecord -l で確認する。

pi@rpi:~$ arecord -l
**** List of CAPTURE Hardware Devices ****
card 1: Device [USB PnP Sound Device], device 0: USB Audio [USB Audio]
  Subdevices: 0/1
  Subdevice #0: subdevice #0

card 1, device 0 で認識されていることがわかる。
次に、arecordで録音を試してみる。

pi@rpi:~$ arecord -D plughw:1,0 mic.wav
Recording WAVE 'mic.wav' : Unsigned 8 bit, Rate 8000 Hz, Mono

録音したmic.wavが正しくできていることを、正しく再生できることを確認する。
自分の環境ではノイズが混ざっている。 マイクの問題なのか、RasPiの問題なのか不明だが、インターホンの検知には支障がないので、無視する。

Python3で音を取得するにはPyAudioを利用する。
コードはこのあたり参照
https://github.com/kenmasumitsu/intercom/blob/master/detector.py#L268
https://github.com/kenmasumitsu/intercom/blob/master/detector.py#L146

取得した音からインターホンの音の検出を試みる

我が家のインターホンは 「ピンポーン」となる。
サンプル録音プログラム records.py で取得したwavファイルを Audacity で、「ピン」 と 「ポーン」の部分を解析する。

ピンの部分を選択

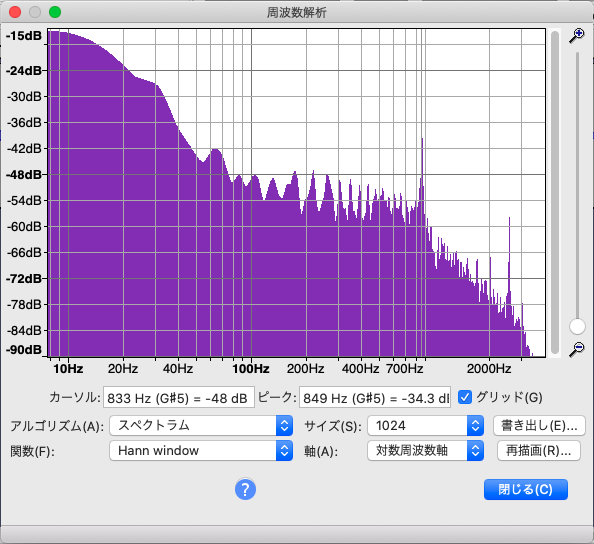

解析 ー スペクトル表示 で、 周波数解析をする。 周波数は 849Hz とわかる。

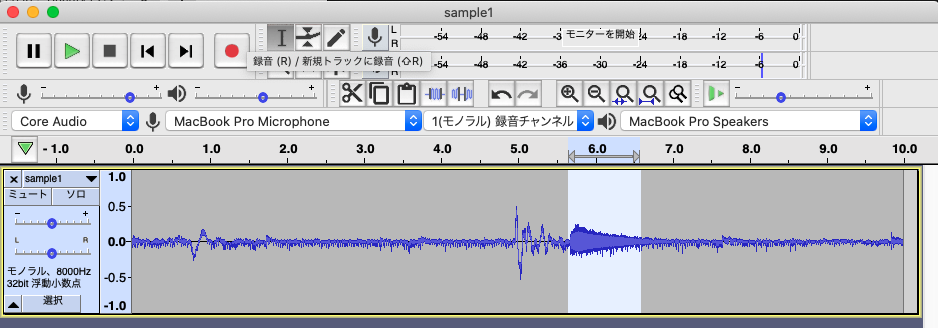

ポーンの部分を選択

解析 ー スペクトル表示 で、 周波数解析をする。 周波数は、 681Hz とわかる。

また、「ピンポーン」の長さは約1.5秒である。

以上のことから、任意の1.5秒の区間内に、周波数 849Hz と 681Hz のピークが検出されたときに、インターホンが鳴ったと判断する。

numpy.fftでFFTをし、scipy.argrelmax で ピークを検出する。

コードはこのあたり参照
https://github.com/kenmasumitsu/intercom/blob/master/detector.py#L288-L294

Echo Dotに話させる

https://github.com/thorsten-gehrig/alexa-remote-control を使って、ラズパイから、Echo dotを話させる。

Update 2022/11/25
alexa-remote-control が更新しており、EMAIL, PASSWORD, MFAを使わずに、REFRESH_TOKENを使う方式に変更しているので、それに対応する。

REFRESH_TOKENの取得

alexa-cookie-cli を使う。がこのままだと失敗する。おそらく、利用している alexa-cookie2のバージョンが古い(4.0.1)ためだと思われるので、最新版(4.1.3)に更新するために、 package.json を修正する。

package.json

  "dependencies": {
-    "alexa-cookie2": "^4.0.1",
+    "alexa-cookie2": "^4.1.3",
    "commander": "^8.2.0"
  },

修正後、プログラムを実効する。

npm install
node cli.js -p amazon.co.jp -a ja_JP

ブラウザで、http://localhost:8080を開き、amazonのユーザID、パスワードを入力してログインする。
ログインに成功すると、REFRESH_TOKENが、コンソールに出力される(Atnr|...の文字列)ので、それを.envに書き込む。

コードはこのあたり参照
https://github.com/kenmasumitsu/intercom/blob/master/detector.py#L236

作成したプログラム

• .env に 各種設定を記述。 主に、https://github.com/thorsten-gehrig/alexa-remote-control を使うために設定。適切な設定が必要。
• detector.py が 実際のプログラム
• run.sh は sshを抜けても実行し続けるために、nohup で、detector.py を実行している。 自分の環境ではvenvを使っているので、source venv/bin/activate をしている。

常時実行しているが、CPU負荷は20-30%ぐらい、誤認識もほとんどないです。

リファレンス

• https://westgate-lab.hatenablog.com/entry/2019/12/25/225422
• https://github.com/thorsten-gehrig/alexa-remote-control
• https://www.ukeyslabo.com/raspberry-pi/audio/
• https://qiita.com/shge/items/169de61c8f246d26c110
